使用KEIL仿真器观察引脚

原创 已于 2023-10-26 22:06:00 修改 · 1.8k 阅读 · 9 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32

于 2023-10-26 22:02:47 首次发布
本文介绍了如何通过点击特定功能按钮，如魔法棒和调试工具，选择逻辑分析仪来检查代码。步骤包括设置监听引脚、修改参数以及实时查看波形并调整视图以便于观测。

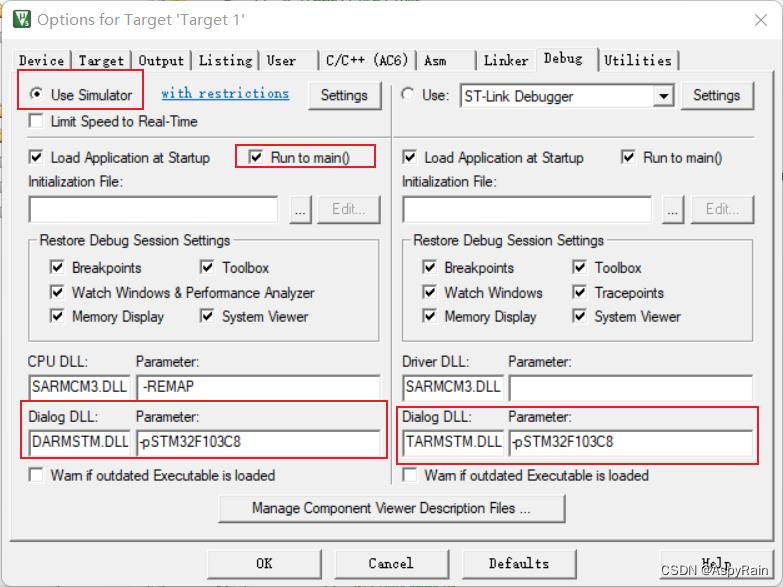

① 点击魔法棒，按照图示进行修改

在这里插入图片描述

② 点击调试按钮
在这里插入图片描述

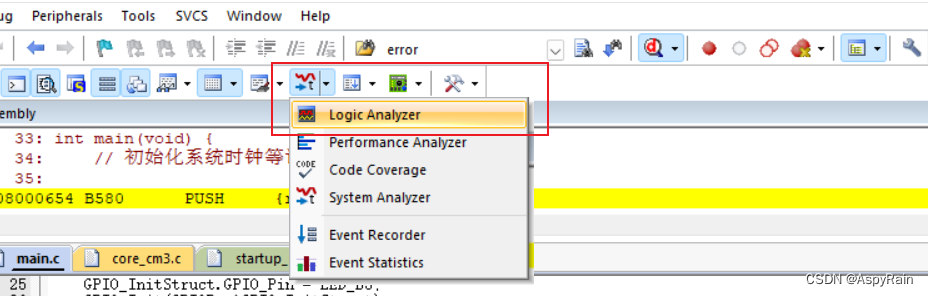

③ 选择逻辑分析仪
在这里插入图片描述

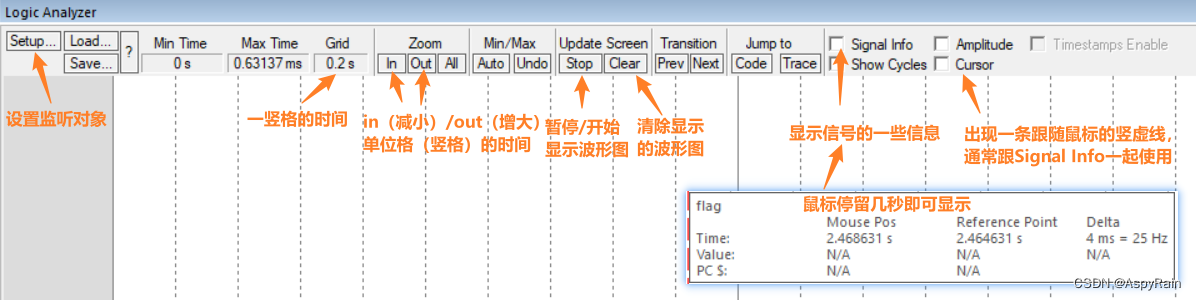

熟悉窗口：

在这里插入图片描述

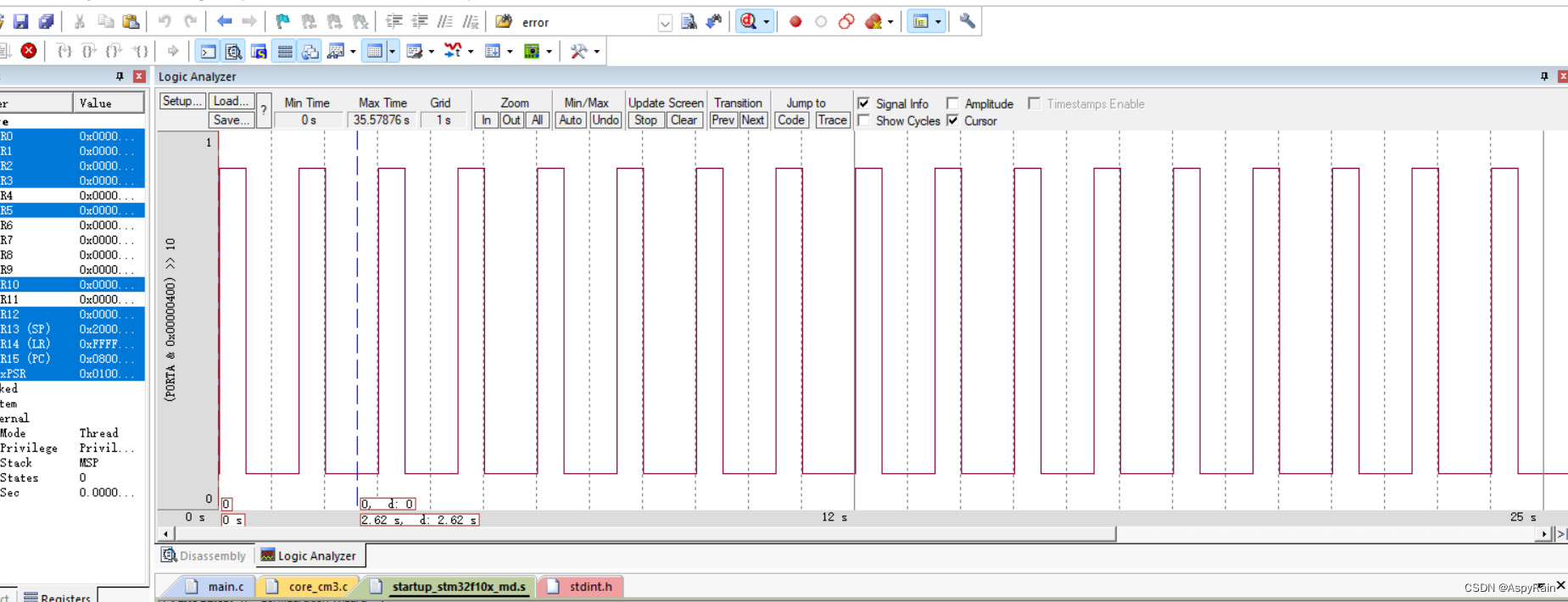

④ 选择实时显示波形

在这里插入图片描述

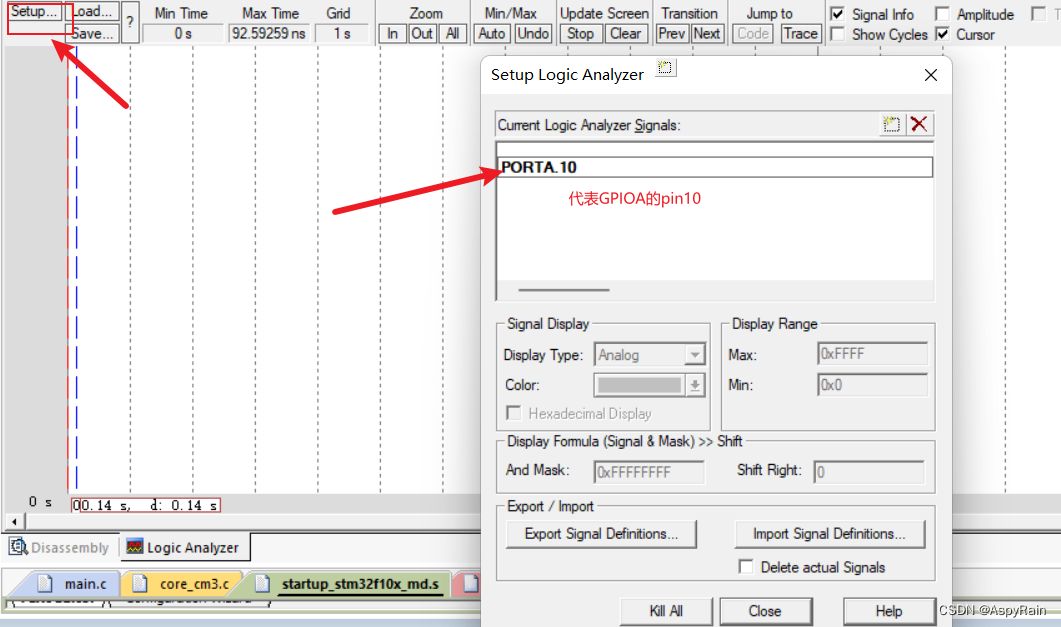

⑤ 点击setup，输入一个引脚进行监听
在这里插入图片描述

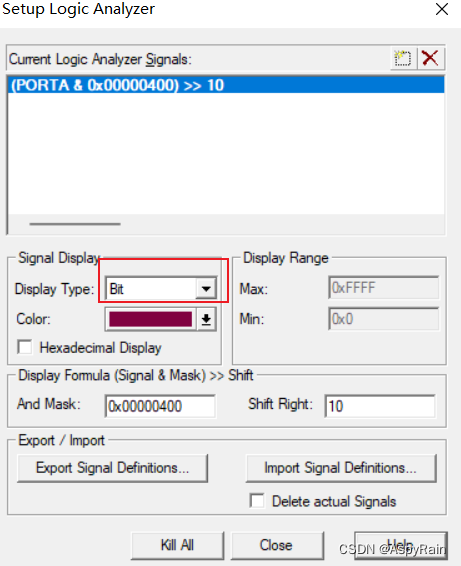

⑥ 修改参数
在这里插入图片描述

⑦ 运行

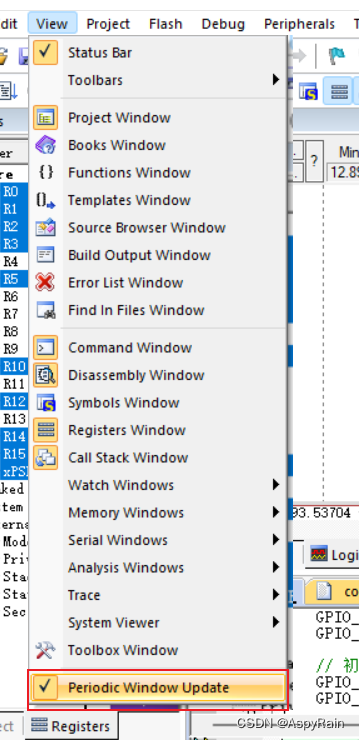

记得鼠标移动至表格内，然后滑动滚轮进行缩放调整，调整到合适grid的大小再进行观测
在这里插入图片描述
