（嵌入式系统开发）stm32CubeMX环境配置，配合keil使用寄存器点灯

本篇文章主要介绍如何安装STM32CubeMX及STM32CubeMX配合keil完成

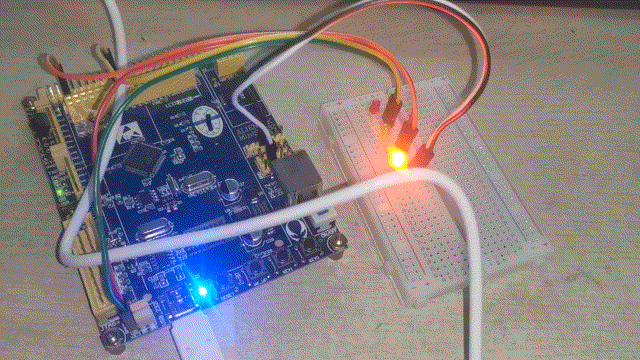

1、做一个LED流水灯，用GPIO端口完成3只LED红绿灯的周期闪烁。

2、完成一个STM32的USART串口通讯程序，要求：

1）设置波特率为115200，1位停止位，无校验位；

2）STM32系统给上位机（win10）连续发送“hello windows！”。win10采用“串口助手”工具接收。

目录

一、STM32CubeMX的安装与环境装

1.STM32CubeMX的安装

1.安装java 环境

2.安装STM32CubeMX

3.安装HAL库

 2.用STM32CubeMX生成工程文件并配置环境

1.建立工程

2.界面简介

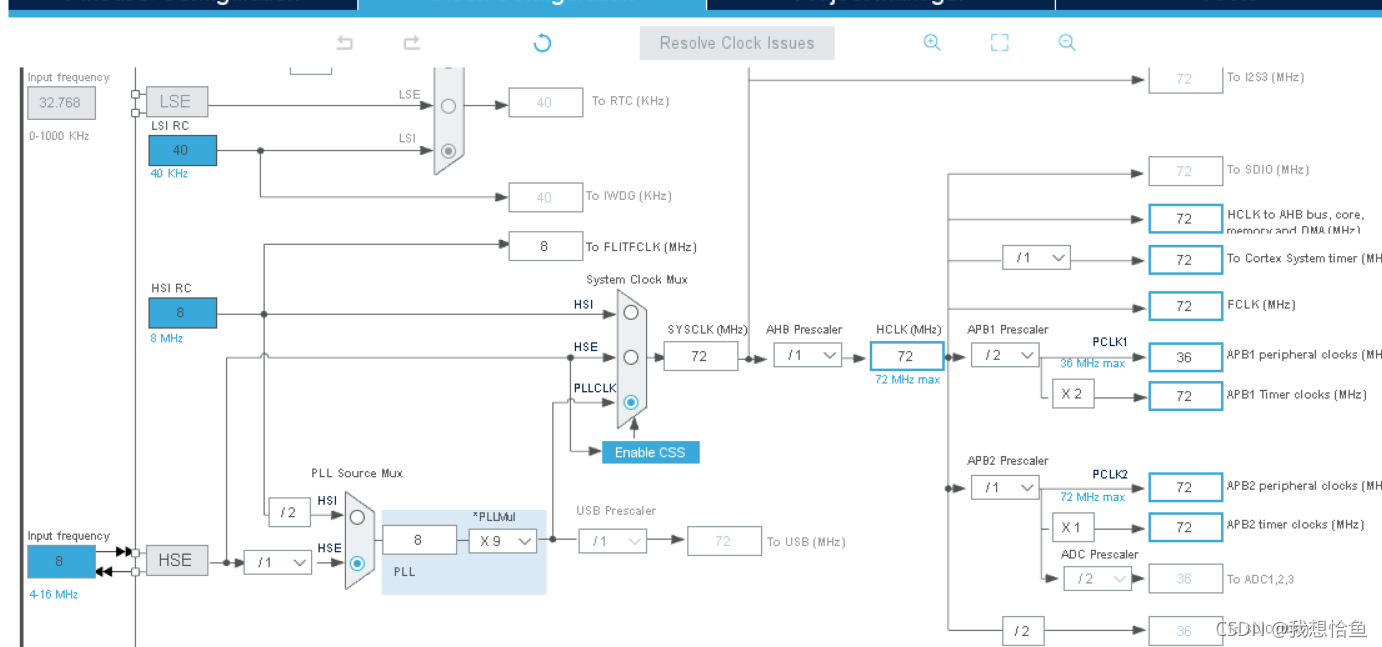

3.时钟配置

4.管脚配置

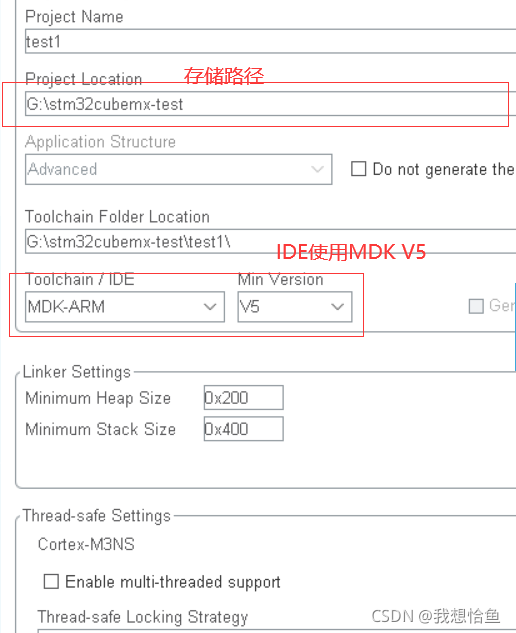

5.工程管理

 二、流水灯

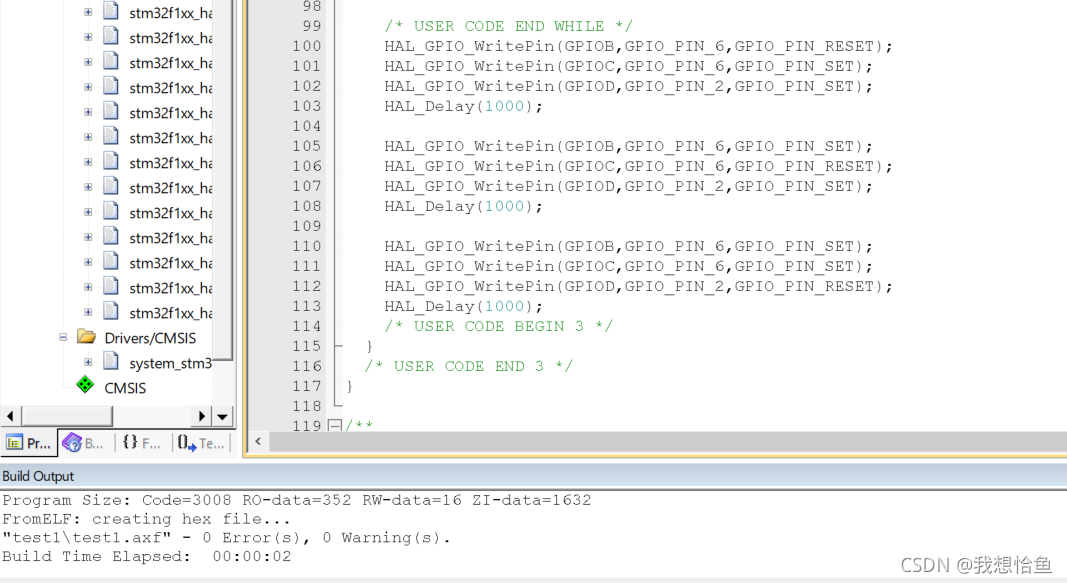

1.代码编写

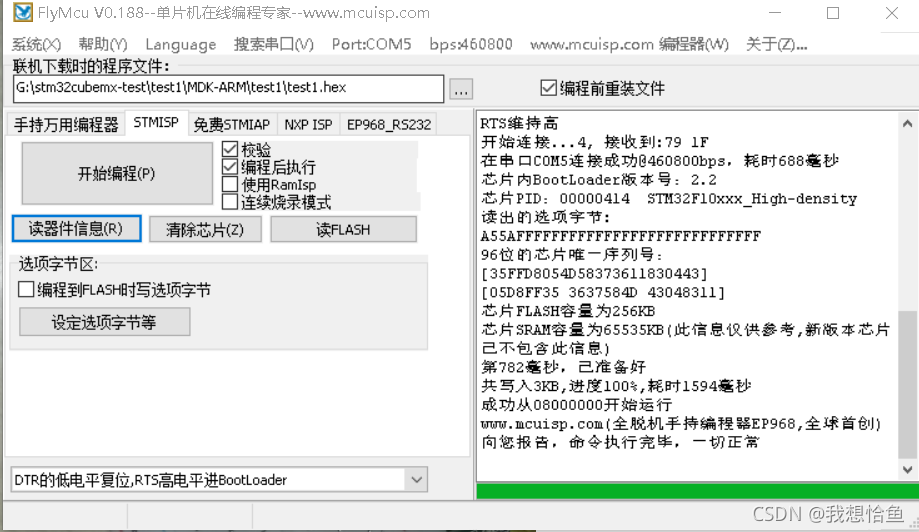

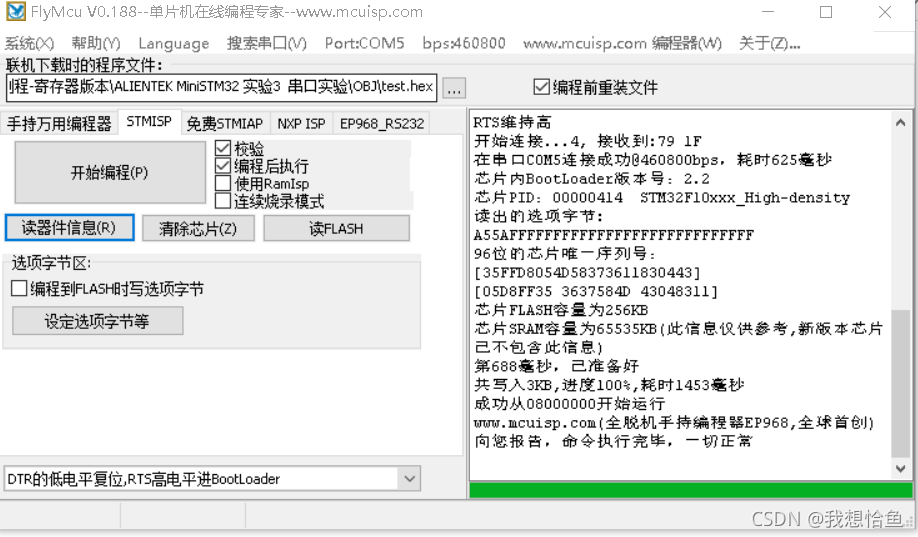

2.烧录运行

三、串口通信

1.准备

2.代码编写

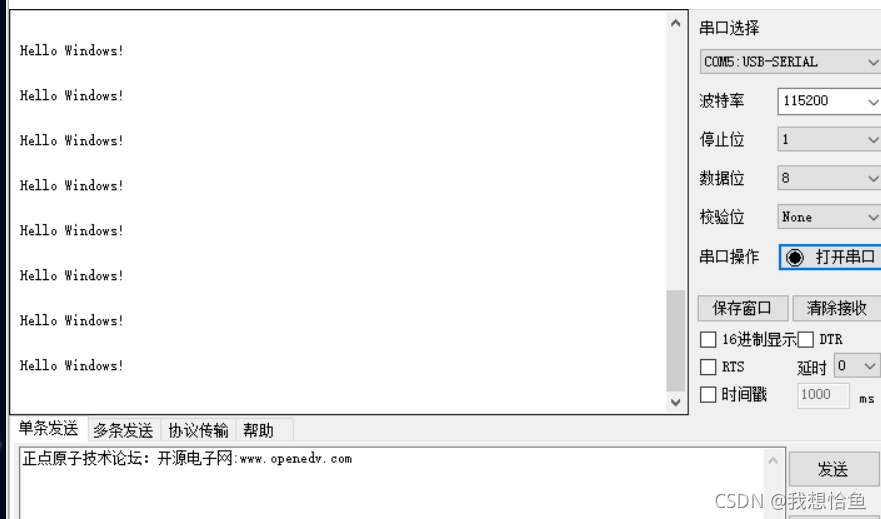

3.串口助手观察输出

4.文件自取

四、参考网站：

---

一、STM32CubeMX的安装与环境装

1.STM32CubeMX的安装

安装CubeMx一共需要三个

•  JRE （Java Runtime Environment）  Java运行环境 运行JAVA程序所必须的环境的集合
•  STM32CubeMX
• HAL库   STM32 HAL固件库   ST官方推出的另一套库

具体的安装流程可以看

【STM32】STM32 CubeMx使用教程一--安装教程_Z小旋-优快云博客_stm32cubemx安装

非常简单 只有几步 也没什么要设置的 我就不多赘述了

1.安装java 环境

由于 STM32CubeMX 软件是基于 JAVA 环境运行的，所以需要安装 JRE （Java Runtime Environment）才能使用，

官网：  https://www.java.com/en/download/manual.jsp

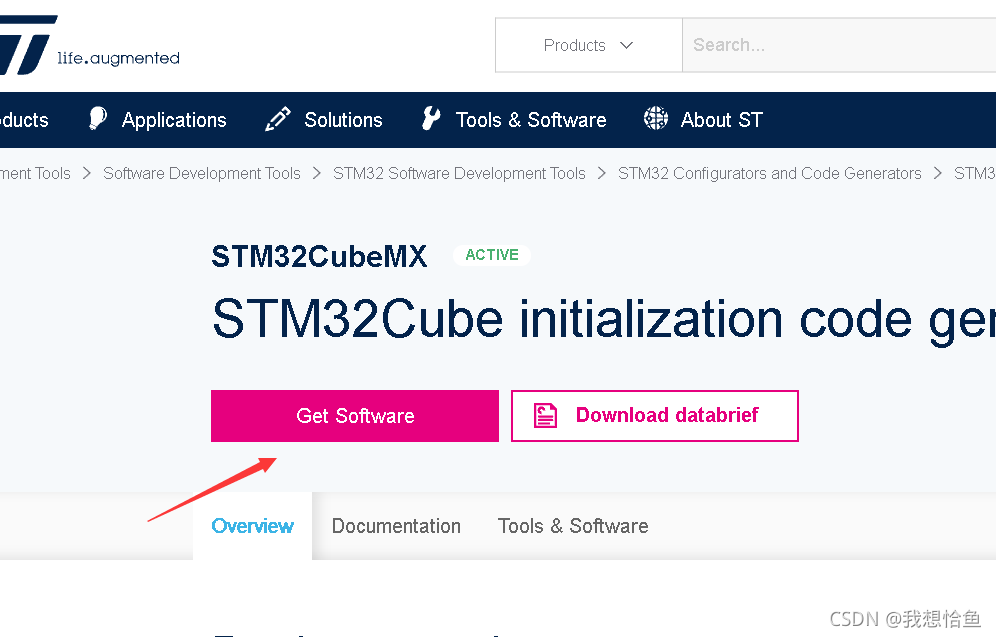

2.安装STM32CubeMX

 官网：www.st.com/stm32cubemx

3.安装HAL库

首先肯定很多人会问什么是HAL固件库？

STM32 HAL固件库是Hardware Abstraction Layer的缩写，中文名称是：硬件抽象层。HAL库是ST公司为STM32的MCU最新推出的抽象层嵌入式软件，为更方便的实现跨STM32产品的最大可移植性。HAL库的推出，可以说ST也慢慢的抛弃了原来的标准固件库，这也使得很多老用户不满。但是HAL库推出的同时，也加入了很多第三方的中间件，有RTOS，USB，TCP / IP和图形等等

和标准库对比起来，STM32的HAL库更加的抽象，ST最终的目的是要实现在STM32系列MCU之间无缝移植，甚至在其他MCU也能实现快速移植。

并且从16年开始，ST公司就逐渐停止了对标准固件库的更新，转而倾向于HAL固件库和 Low-layer底层库的更新，停止标准库更新，也就表示了以后使用STM32CubeMX配置HAL/LL库是主流配置环境；

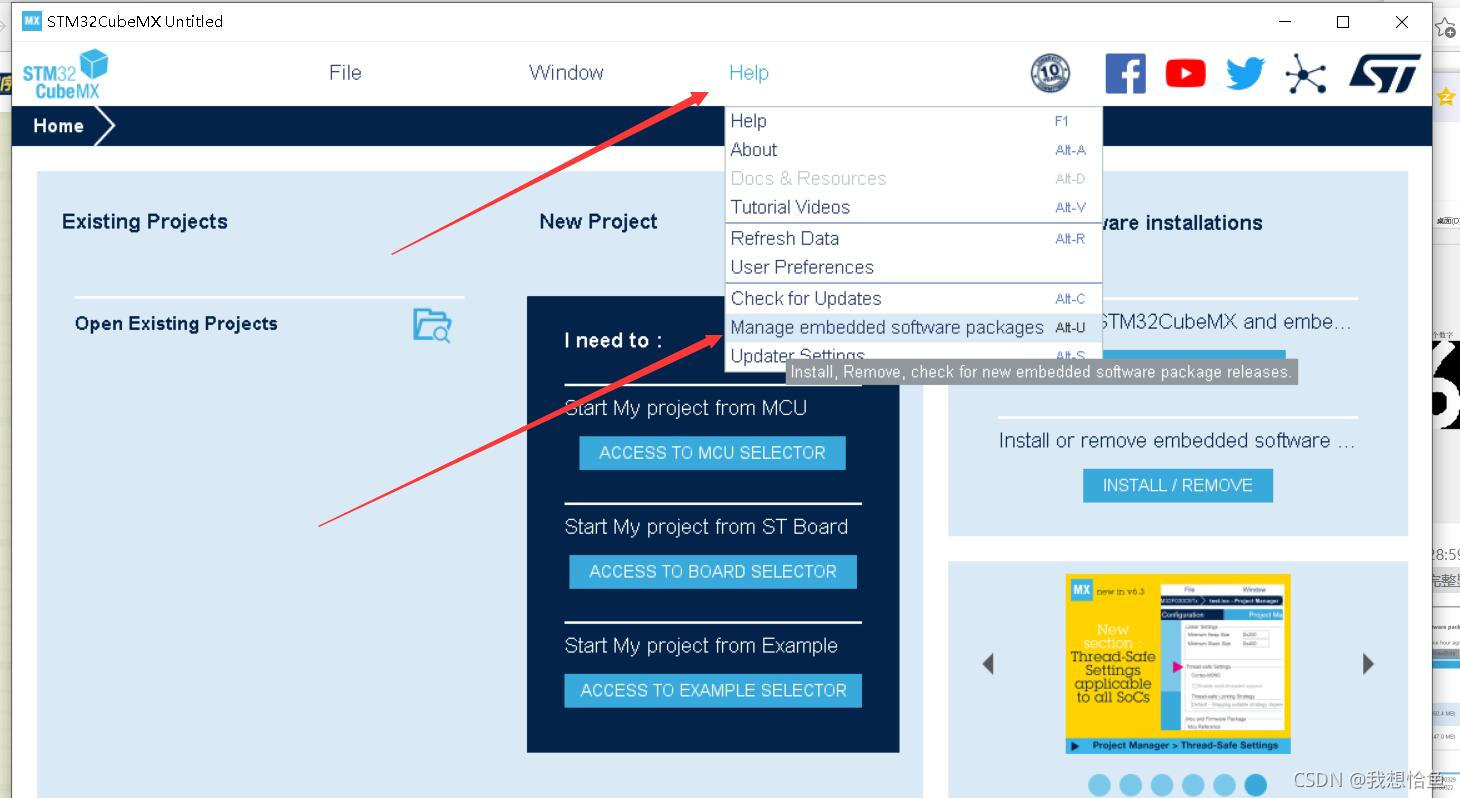

打开安装好的 STM32CubeMX 软件  点上面的Help -> Manage embedded software packages

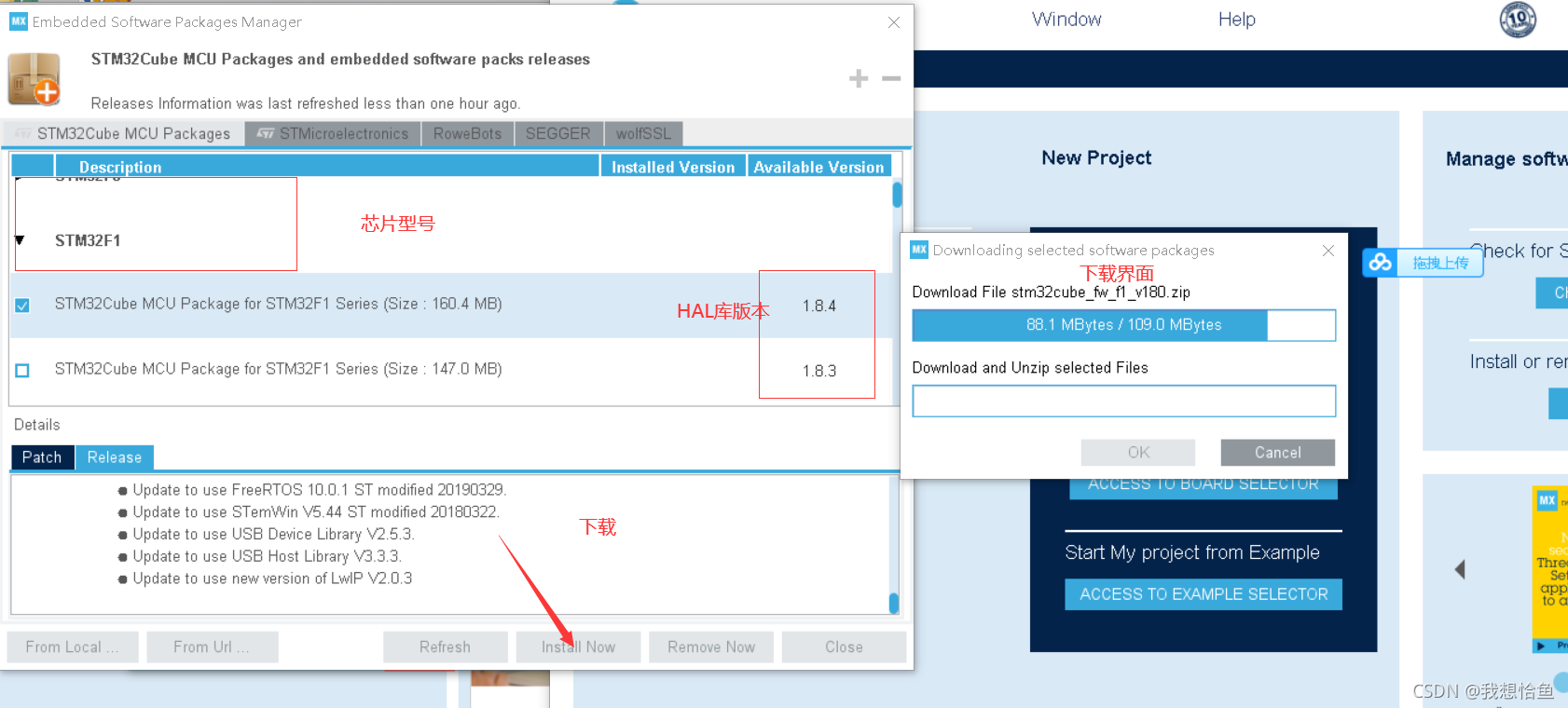

 会跳出来一个选择型号界面   勾选上你要安装的HAL库， 点击“Install Now” 直到安装成功



 2.用STM32CubeMX生成工程文件并配置环境

1.建立工程

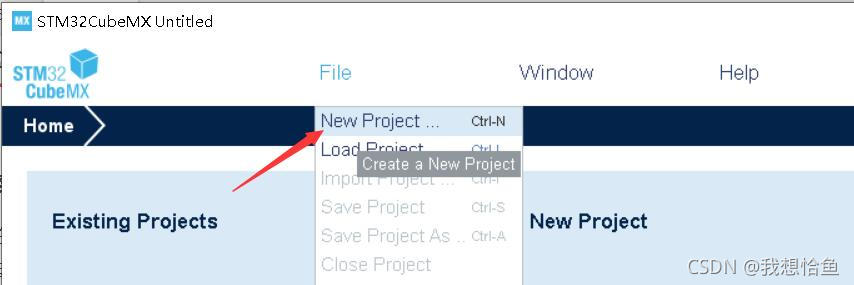

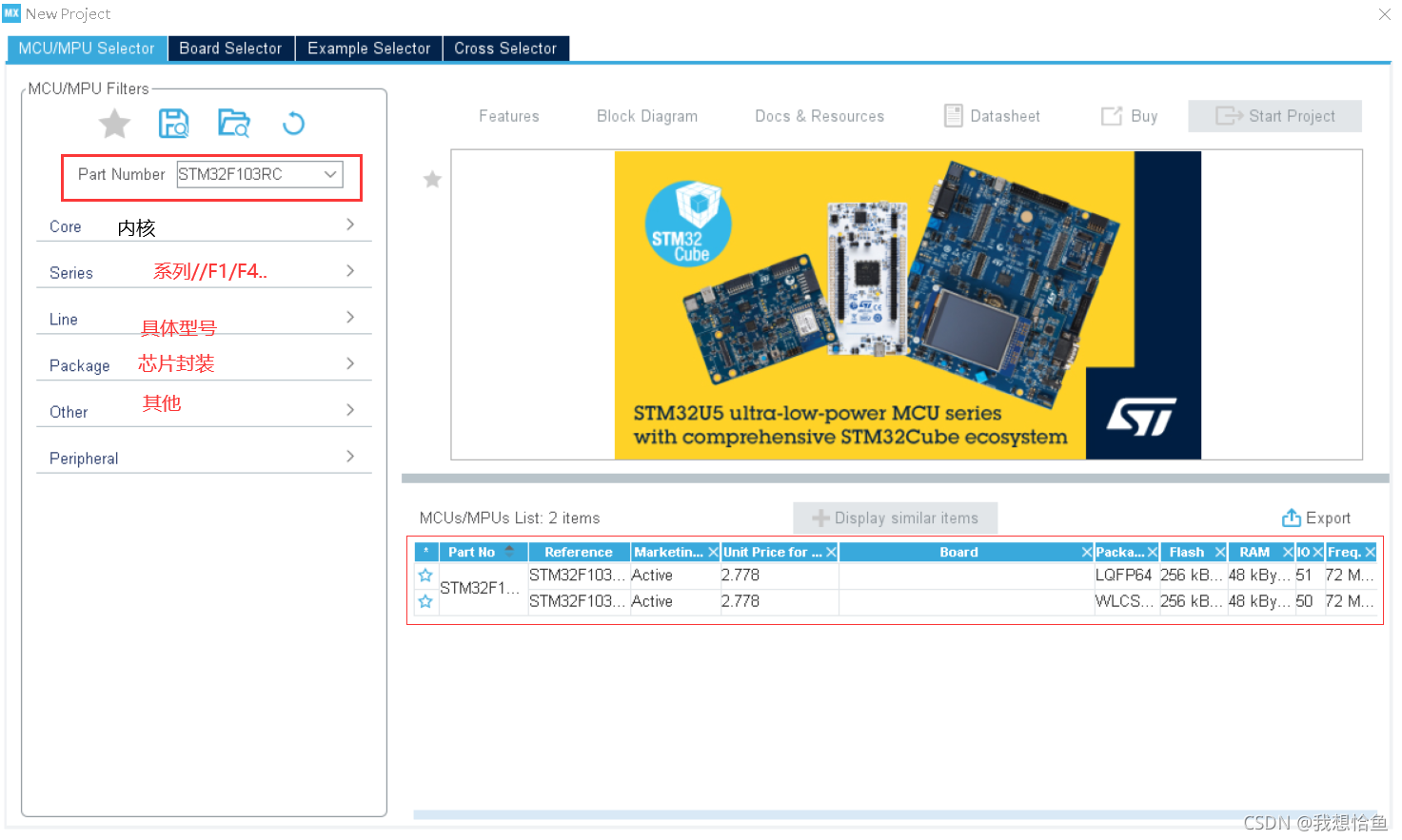

在主界面选择File–>New Project 或者直接点击ACCEE TO MCU SELECTOR

 然后选择芯片 这里我选择的是STM32F103RC 形式我选择的是LQFP64

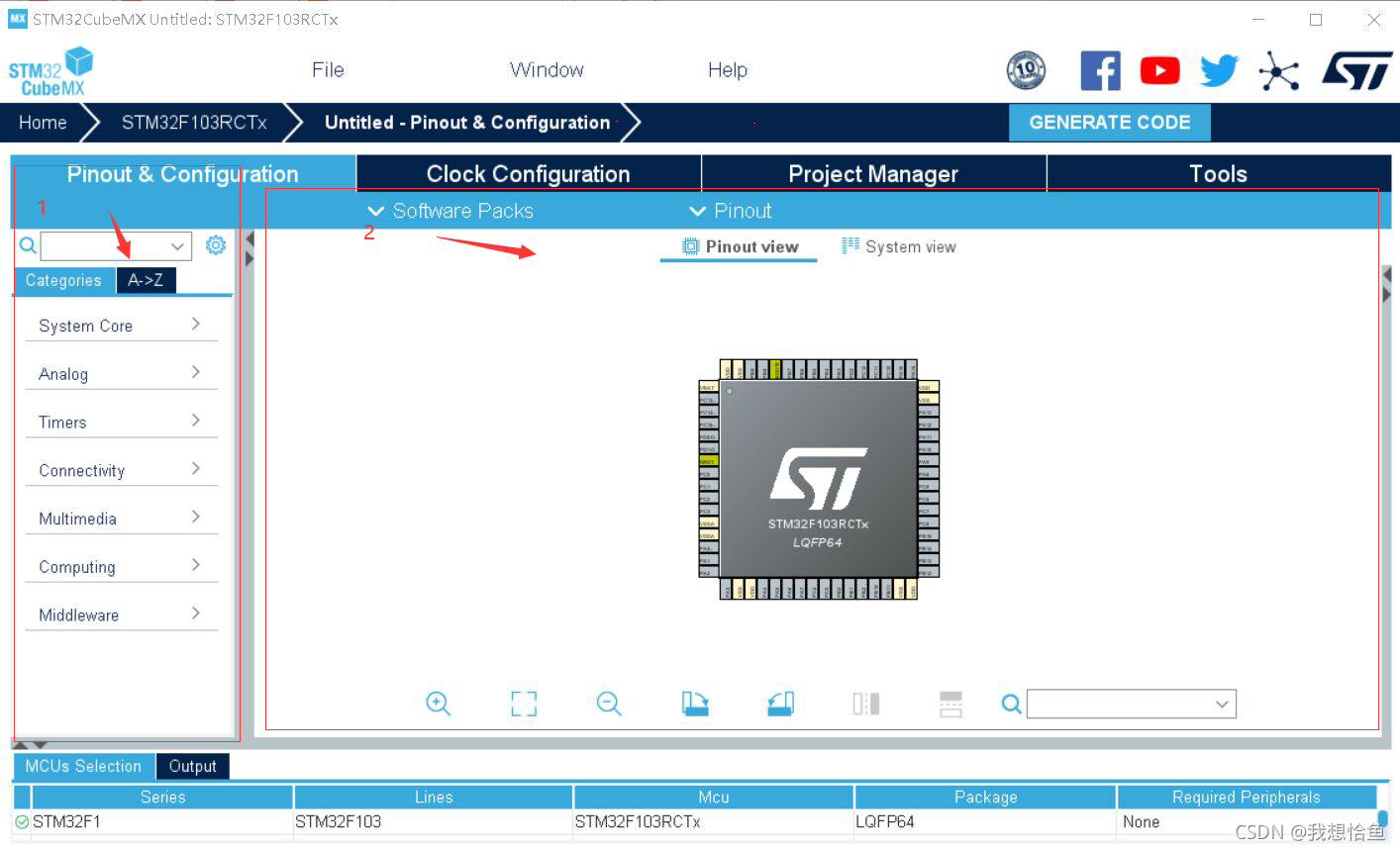

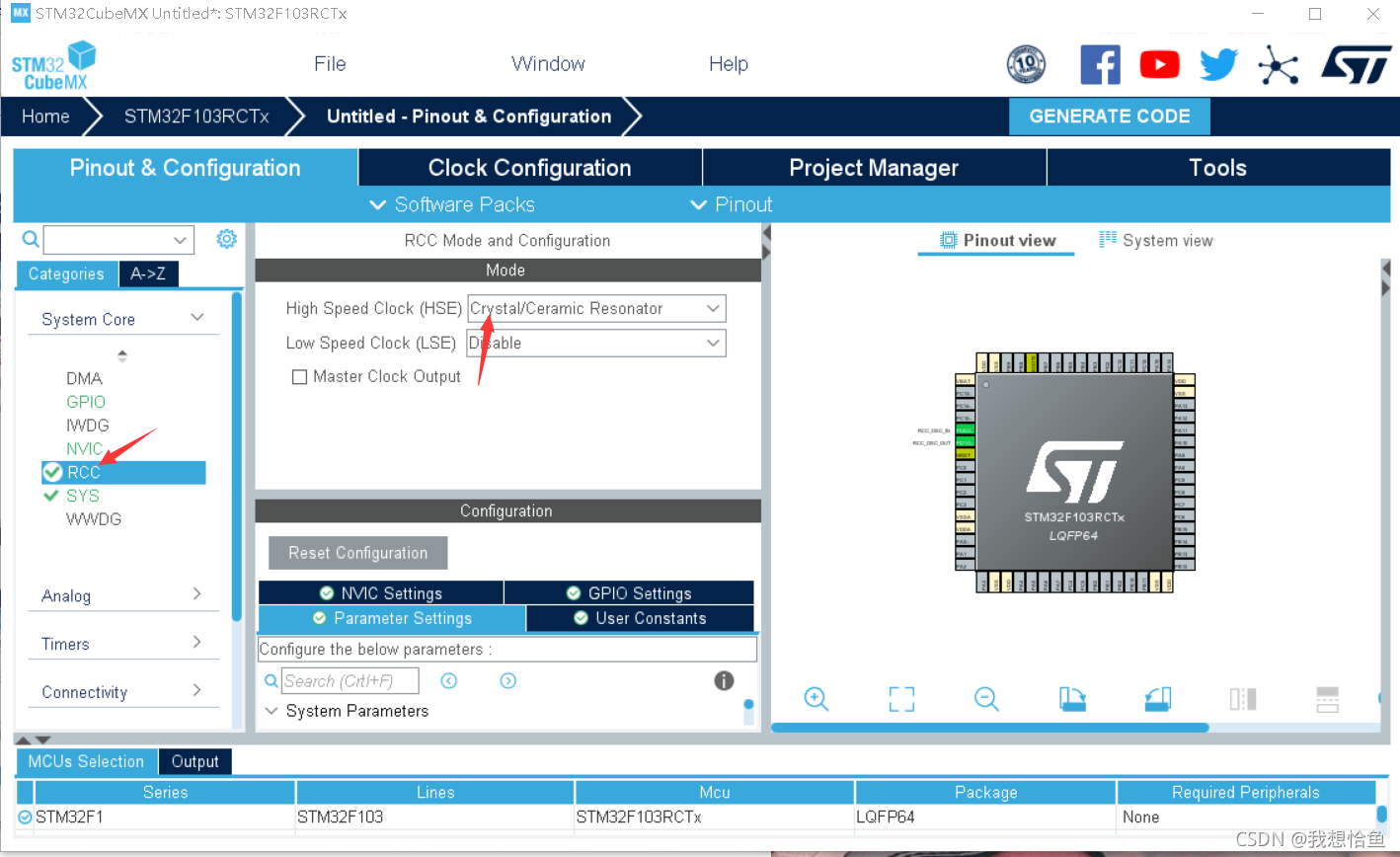

2.界面简介

左侧1：MCU外设资源选择
