首先，看需求是什么，是否要透视，是内描边还是外描边。根据不同的需求都会有不同的思路。

为什么是在屏幕空间呢，据法线做当然是可以的，但是如果需求上不能这么做，例如法线很乱，什么光滑组什么破玩意的，那就只能只用基于屏幕空间来做了，而为什么在其他空间没有办法做呢，目前认为是因为没办法做边缘检测，只能知道自身的信息，所以才只能在最后做，现在不太清楚虚幻的渲染流程是什么样的，所以不敢妄加推断。

在UE4中，我们有两种思路来做
在这里插入图片描述

  1. ScemeTexture:CustomDepth

  2. ScemeTexture:CustomDStencil

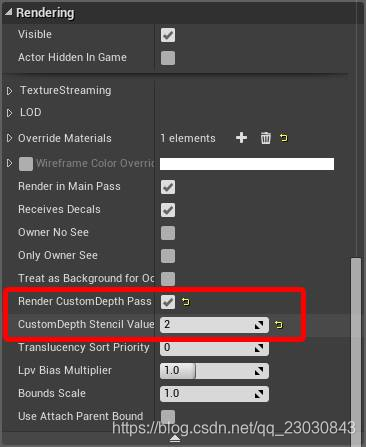

第一个需要在mesh上开启renderCustomDepthPass

![image1.jpeg][2]

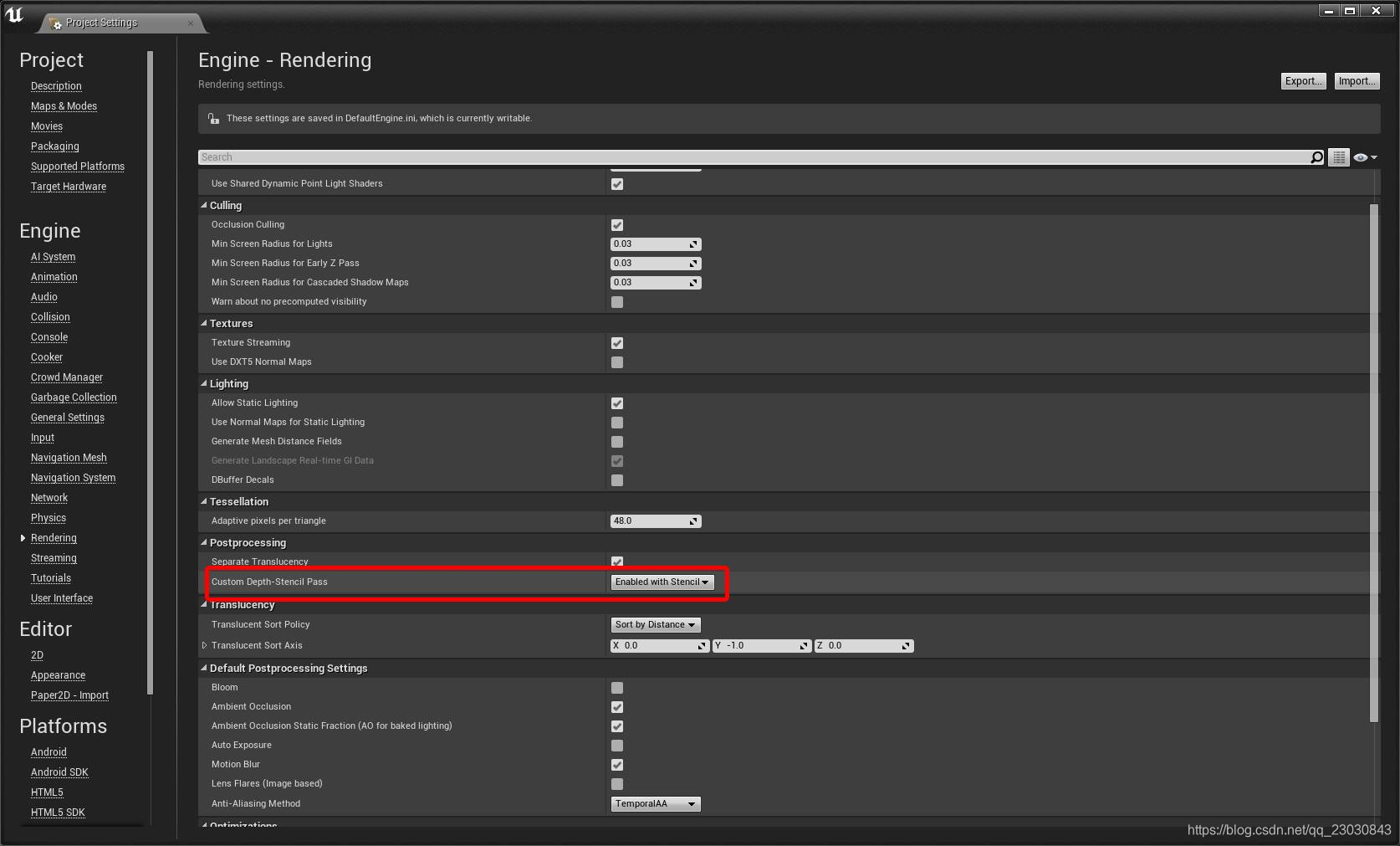

第二个需要:

![image2.jpeg][3]

然后把我们的材质做好后放在postprocessVolume的PostProcessMaterial中就可以了。设置后这个设置就是全局的啦。

第一种方法是自定义深度，然后深度和周围的像素深度进行比较，如果是边缘那么就发光。第二个是自定义模板，跟深度做法上是一样的，并且更加的灵活和复用，毕竟只要开启自定义深度就只能使用全局设置，这样也只能有一种颜色。

那么如何检测边缘呢，基本的思路就是在屏幕空间中，自己不是模板值，而周围是模板值，那么这样就说明是外边缘，反之是内边缘。
![image3.png][4]

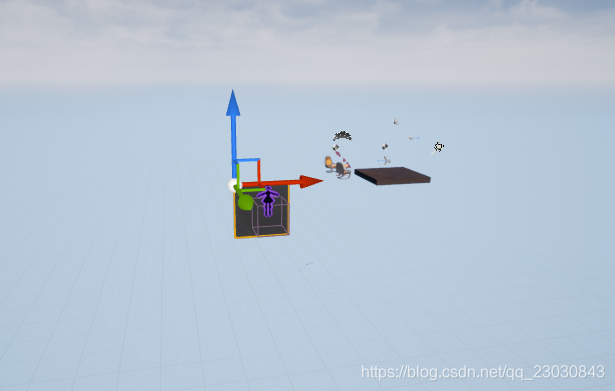

我们可以通过编辑器选择试图来看。

![image4.png][5]

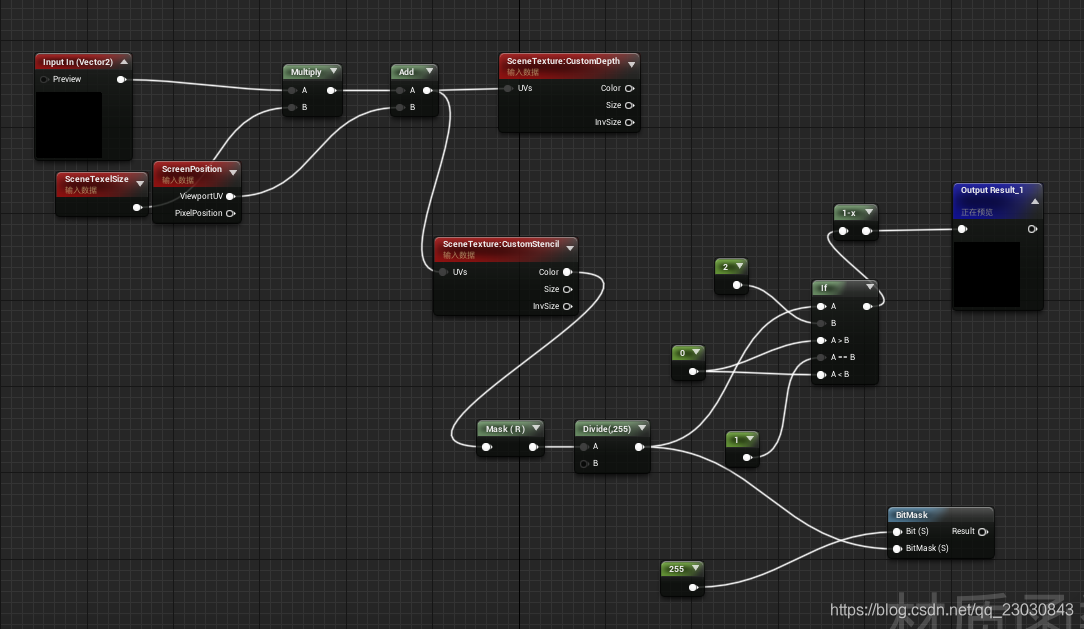

我们使用如上图的方式来实现检测单个点的像素是否是mask。

![image5.png][6]

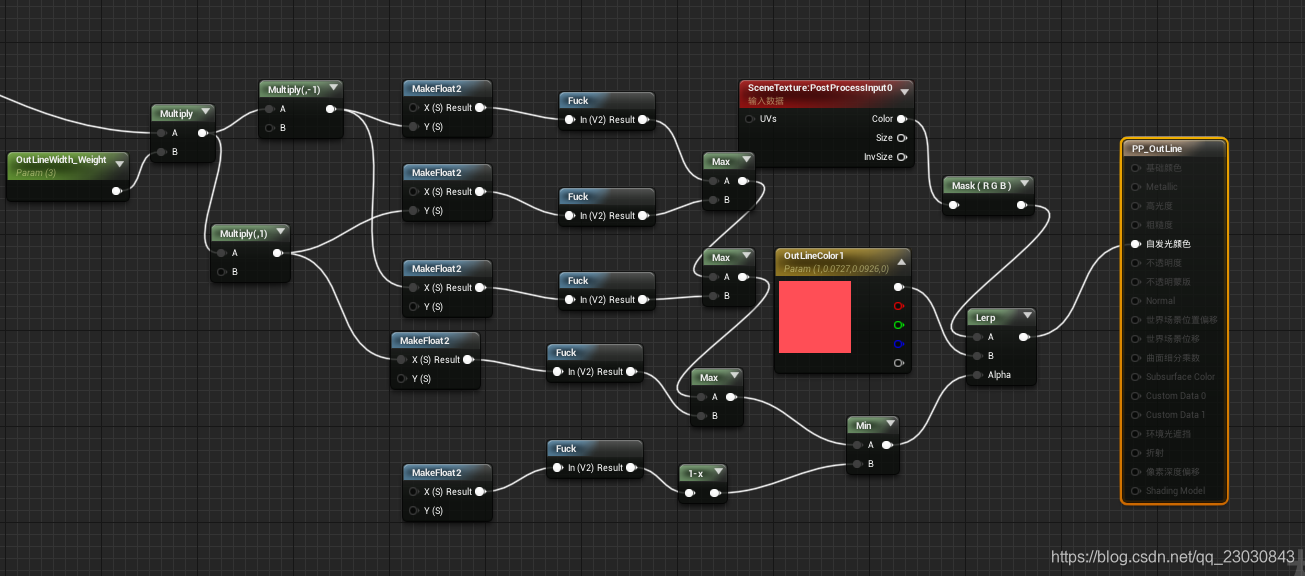

所有的蓝图如上图。

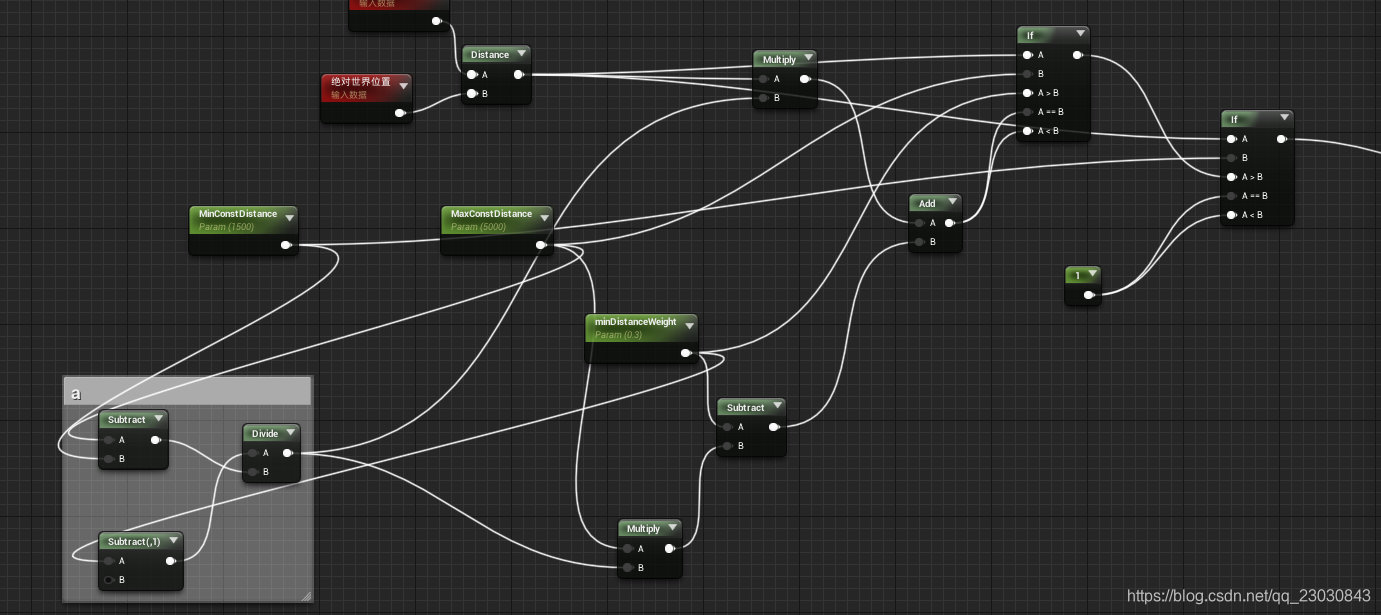

最后一个问题就是随着视角的拉远，边缘光的像素并不会根据视角而缩小，最简单的就是随远近缩小

![image6.png][7]

如果有更新以后再改把
