一、模板测试与深度测试原理

1.1 Part 1：

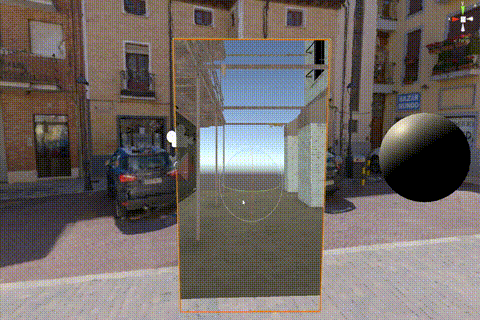

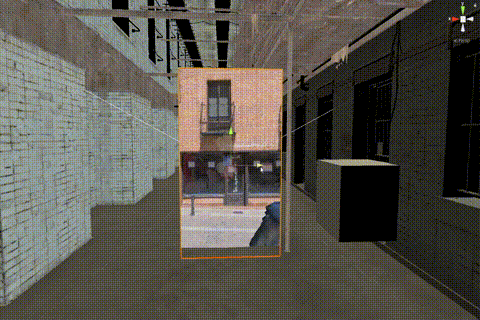

Stencil Test ：模板测试，在输入片段的模板上进行，以确定片段是否该被拒绝说到模板测试，就要先说到模板缓冲区。模板缓冲区与颜色缓冲区和深度缓冲区类似，模板缓冲区可以为屏幕上的每个像素点保存个无符号整数值(通常的话是个8位整数)。这个值的具体意义视程序的具体应用而定。在渲染的过程中，可以用这个值与一个预先设定的参考值相比较，根据比较的结果来决定是否更新相应的像素点的颜色值。这个比较的过程被称为模板测试。模板测试发生在透明度测试(alphatest)之后，深度测试(depth test)之前。如果模板测试通过，则相应的像素点更新，否则不更新。

1.2 Part 2：

Stencil Test ：

模板缓冲区(StencilBuffer)可以为屏幕上的每个像素点保存一个无符号整数值,这个值的具体意义视程序的具体应用而定.在渲染的过程中,可以用这个值与一个预先设定的参考值相比较,根据比较的结果来决定是否更新相应的像素点的颜色值.这个比较的过程被称为模板测试.
将StencilBuffer的值与ReadMask与运算，然后与Ref值进行Comp比较，结果为true时进行Pass操作，否则进行Fail操作，操作值写入StencilBuffer前先与WriteMask与运算.
模版缓冲中的默认值为:0
公式：(Ref & ReadMask) Comp (StencilBufferValue & ReadMask)

1.3 Part3：

Stencil Test ：

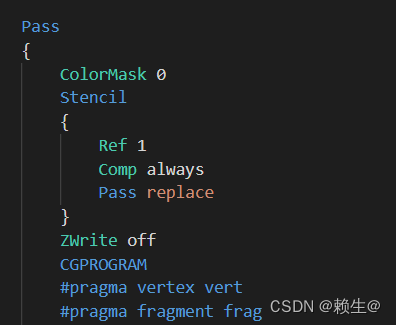

Stencil
{

Ref [_Stencil]
ReadMask [_StencilReadMask]
WriteMask [_StencilWriteMask]
Comp [_StencilComp] ((UnityEngine.Rendering.CompareFunction))
Pass [_StencilOp] (UnityEngine.Rendering.StencilOp)
Fail [_Fail]
ZFail [_ZFail]
}

Ref:   设定的参考值,这个值将用来与模板缓冲中的值进行比较.取值范围位为0-255的整数.
ReadMask:   ReadMask的值将和Ref的值以及模板缓冲中的值进行按位与（&）操作,取值范围也是0-255的整数,默认值为255(二进制位11111111),即读取的时候不对Ref的值和模板缓冲中的值产生修改,读取的还是原始值.
WriteMask:   WriteMask的值是当写入模板缓冲时进行的按位与操作,取值范围是0-255的整数,默认值也是255,即不做任何修改.
Comp:   定义Ref与模板缓冲中的值比较的操作函数,默认值为always.
Pass:   当模板测试（和深度测试）通过时,则根据（stencilOperation值）对模板缓冲值进行处理,默认值为keep.
Fail:   当模板测试（和深度测试）失败时,则根据（stencilOperation值）对模板缓冲值进行处理，默认值为keep.
ZFail:   当模板测试通过而深度测试失败时,则根据（stencilOperation值）对模板缓冲值进行处理，默认值为keep.

深度测试：拿当前像素的深度值与深度缓冲中的深度值进行比较，默认值为LEqual。可通过在属性中添加枚举UnityEngine.Rendering.CompareFunction

Disabled: 禁用，相当于永远通过。
Never: 于永远不通过。
Less：小于，表示如果当前像素的深度值小于深度缓冲中的深度值，则通过，以下类同。
Equal：等于。
LEqual：小于等于。
Greater：大于。
NotEqual：不等于。
Gequal：大于等于。
Always：永远通过。
