三极管当成开关来使用，电路及其参数计算

最新推荐文章于 2025-10-14 23:05:31 发布
原创 最新推荐文章于 2025-10-14 23:05:31 发布 · 8.1k 阅读 · 17 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文详细解析了三极管在饱和区和截止区的工作原理，通过具体公式介绍了如何计算不同工作状态下三极管的电流Ic、Ib以及控制电阻R，为电子电路设计提供了实用的理论指导。

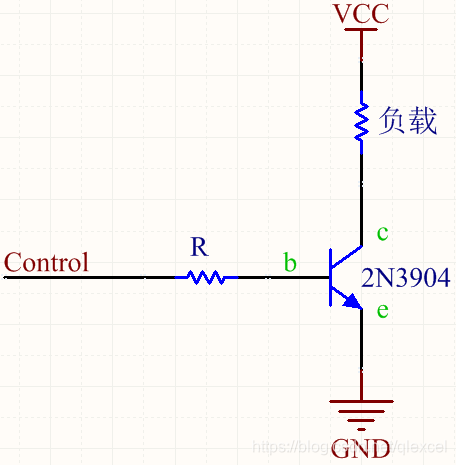

电路如下：

    开关打开对应于三极管工作在饱和区，即Vbe>Von，Vce<Vbe，那么已知负载电阻就可以计算Ic=(VCC-Vce)/R负载。已知三极管电流放大倍数β，根据Ic=Ib*β，算得Ib，已知Vcontrol，R=(Vcontrol-Vbe)/Ib。

    开关关闭对应于三极管工作在截止区，即Vbe<Von，虽然硅三极管0.6V就可以打开了，可是在应用中要保证低于0.3V。当然还是要看具体型号，参考手册才保险。
