变压器的中间屏蔽层作用

制作变压器，原边和副边往往加一个铜箔屏蔽层，这个屏蔽层对于变压器的漏感，寄生电容，和做测试时有什么影响？

变压器绕制时，会在初、次级之间加铜箔，同时铜箔要与某个固定点相连，由于次铜箔在内部一般称之为内铜箔而在线圈绕完以后，在最外边再加一层铜箔，次铜箔称为外铜箔。

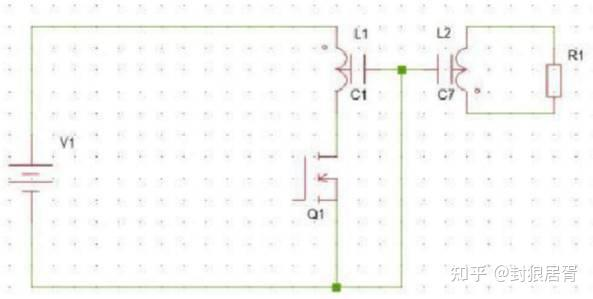

1）在初级与次级之间增加绕组或铜箔屏蔽层，并从屏蔽层里引出一端接到初级地，主要目的是将原边的共模干扰信号通过屏蔽层返回到大地，如果没有这个屏蔽层，会有一部分共模信号通过初次级间的层间电容传递到次级，从而引起输出端的问题。

2）加入内部屏蔽层，增大层间距离，减小层间电容，减低初次级耦合度，增大漏感！
变压器加屏蔽，主要还是根据情况而设计的，根据共模噪声和差模噪声所引起的原因，可以看出主要还是对共模干扰起作用。

小型变压器的屏蔽层，可以消除干扰，其实远没有想象那么有作用。如果屏蔽层不发挥作用，或者根本没有屏蔽层，只要次级电路滤波性能做到位，一样不可能有问题。

听谓的电磁干扰，以及共模干扰脉冲等等，充其量只对输入阻抗高的器件有影响，如果高输入阻抗的器件不加妥善的处理，即使变压器的屏蔽做得如何到位也依然存在干扰，所谓任何事物都是相对的没有绝对的。
