江湖失传已久的MSP-FET430UIF砖头恢复大法

多年前武林流传着一门神功“MSP-FET430UIF”，可好多人为练就此功而走火入魔，为挽救武林苍生，各路门派创造了改邪归正术也就是今天要说的MSP-FET430UIF砖头恢复大法。

环境：WIN10 IAR5.3 这里是老版本的调试器哈不是CDC

有如下为证：

分享MSP430修复烧写器固件的经验

MSP-FET430UIF烧写器升级、降级、砖头恢复

MSP-FET430UIF更新固件导致错误的通用恢复方法

侠之大者，为国为民。

虽时间匆匆，江湖两忘，汝求真心切，定要拨开云雾，见真身啊。

呵呵，客官莫急，店小二闲言少叙，下面就是正题了

最近套鼓MSP430小玩意，谁成想阴沟里翻了船，用了新版本的JTAG烧写软件FET-Pro430-Lite-3v41，结果把MSP-FET430UIF搞坏掉了，这里我很肯定没有提示让我升级，难道自己升级了，这里就不深究了，反正状态灯不亮了。这可叫我如何是好啊，于是乎去找度娘，虽然她粉褪花残，可妈妈毕竟是妈妈，风月楼消息甚广啊...

琢磨了两晚，终于找到了MSP-FET430UIF砖头恢复大法的法门：

这里提醒一下：这个只在本人的MSP-FET430UIF下试过，未曾做推广，如病已入膏，不妨试上一试。

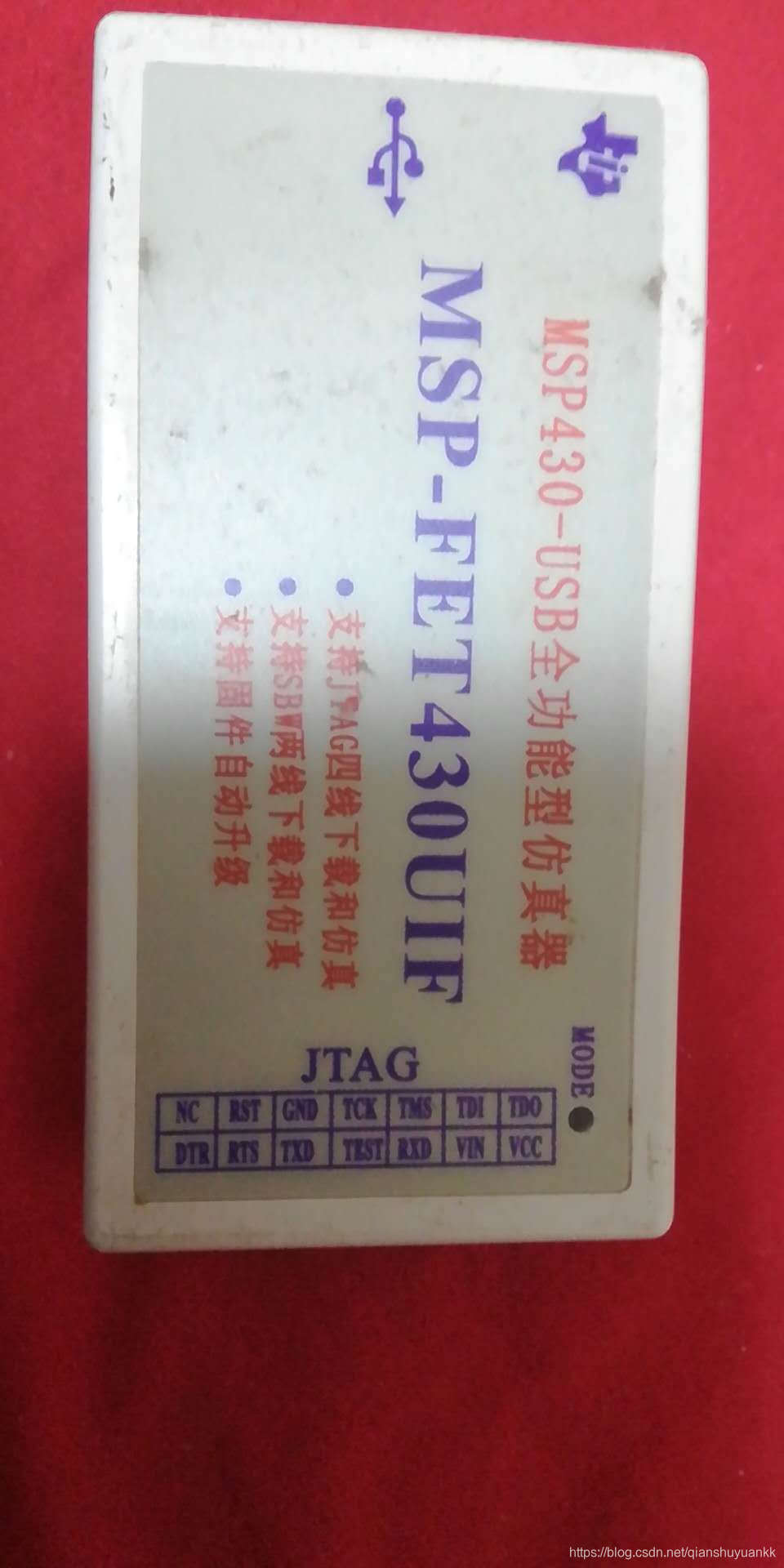

我的那家伙就长这样：



下面需要准备烧写的固件了，身在江湖漂，怎能不挨刀，真真假假，我也是跌跌撞撞，才找到：

资料包括四部分：MSP-FET430UIF - VCP.bin、MSP430F1612 固件.txt、TI USB EEPROM Burner、BSL_下载器

下载链接在这里：https://download.youkuaiyun.com/download/qianshuyuankk/10894437

看到上面的资料你也就明白我这里做了两部分工作：1、下载USB3410固件到EEPROM ，2、下载MSP430F1612 固件.txt到单片机

下载USB3410固件到EEPROM

如果在设备管理器中能找到“MSP-FET430UIF - VCP”，这步可以跳过。

该操作是通过调试器USB接口完成的，无需外接其它设备

1、安装 TI USB EEPROM Burner 软件

2、启动 "EEPROM Burner" 软件, 在串口选择中选择 "TI TUSB3410 EEPROMBurner", 下面的容量选择 128K, 之后点选 "Erease EEPROM" 按钮,擦除EEPROM

3、选择"MSP-FET430UIF - VCP.bin" 文件, 点选"Program EEPROM" 按钮, 下载配置文件

4、拔掉 USB 连接线, 再次插入 USB 连接线, 此时 驱动名称已经从 "TUSB3410 Device"  恢复为 "MSP-FET430UIF - VCP

" .至此, TUSB3410 芯片已经搞定.

​下载MSP430F1612 固件.txt到单片机

这个就是给MSP430F1612下程序，把调试器当开发板用，可惜没有额外的JTAG可用，就用BSL模式下载把。这里需上几张美图，展示一下我拙劣的焊工。

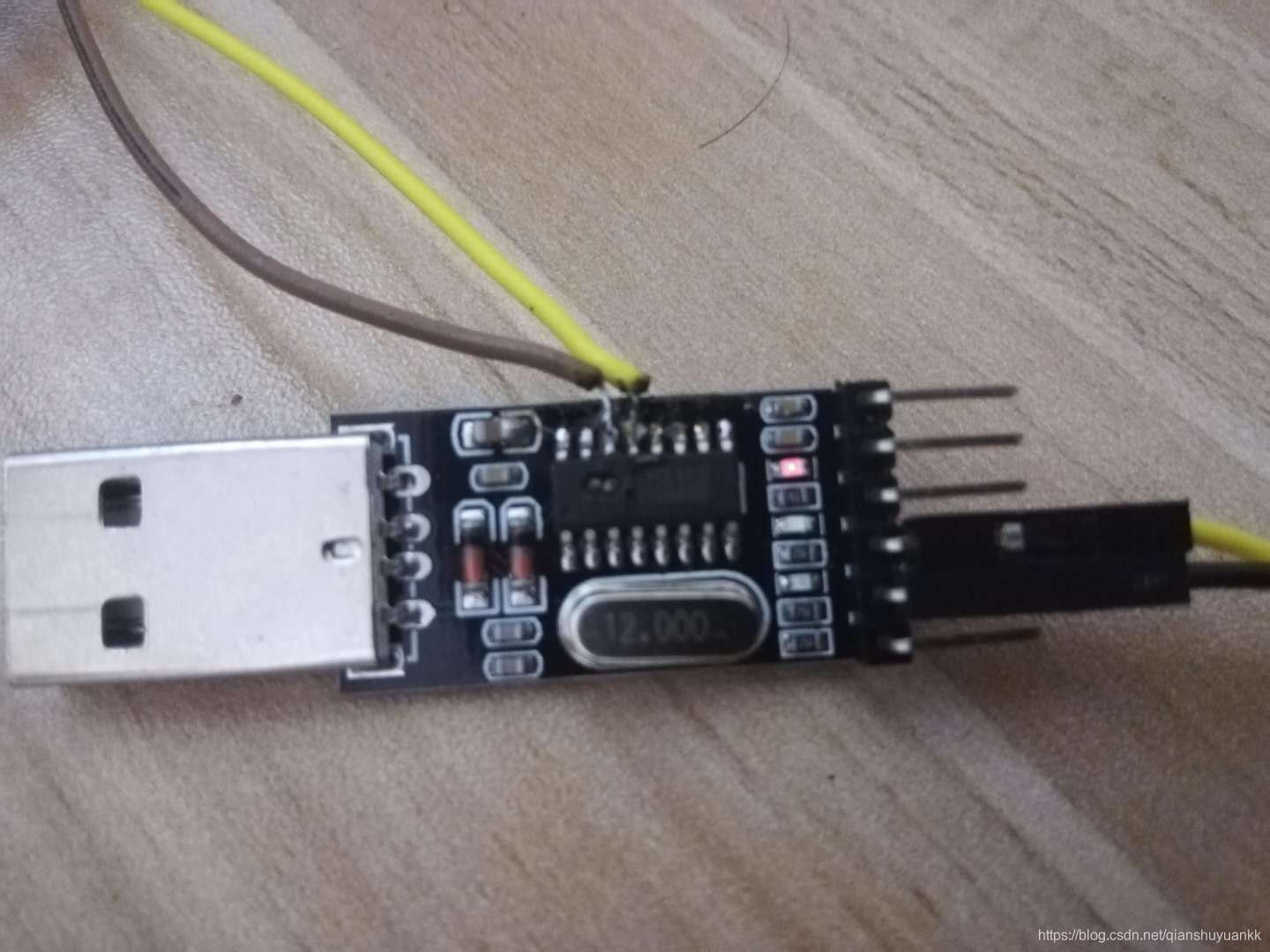

下图为USB转TTL改造的BSL下载器

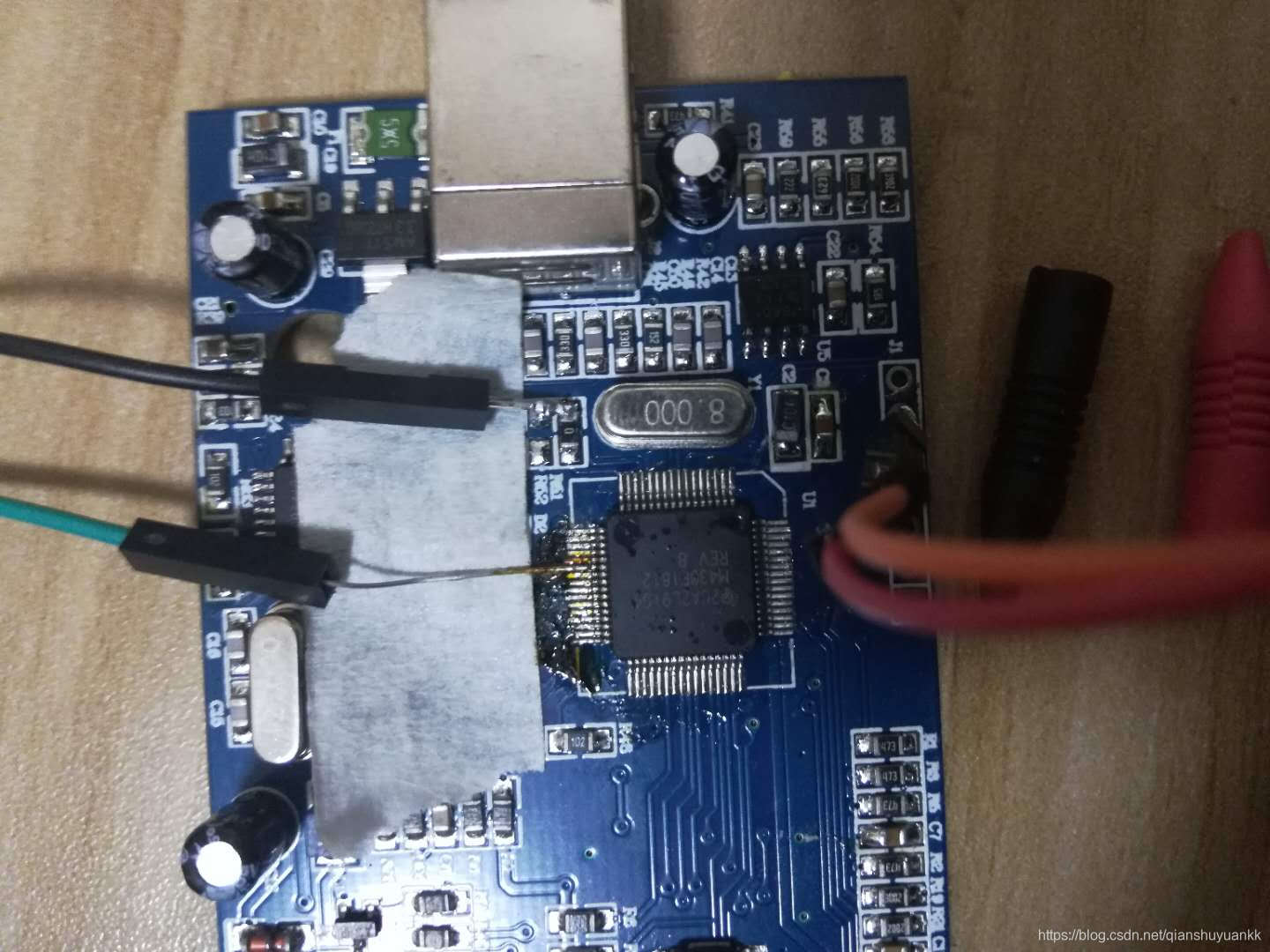

下图为MSP-FET430UIF，由于BSL下载接口没有引出，只能焊线。

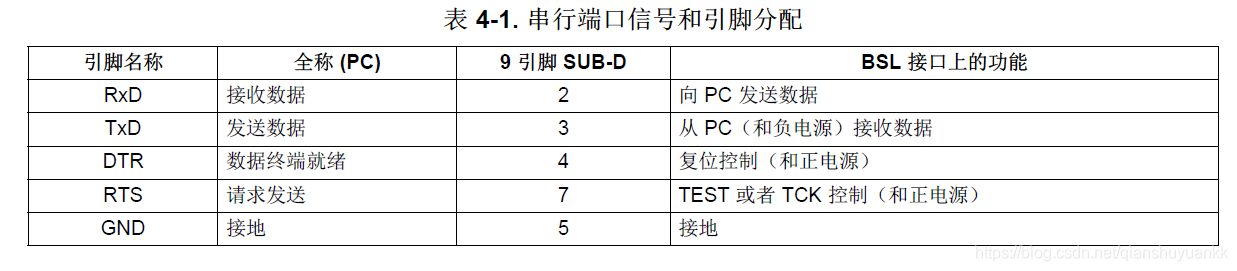

连接关系如下表，就是比3线串口多了两个信号 DTR、RTS

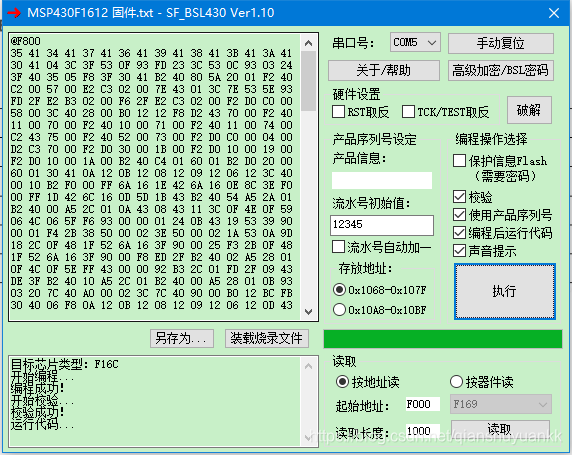

连接就绪，用BSL软件下固件 MSP430F1612 固件.txt 就好了

下载后需要等两到三分钟，调试器指示灯才有反应。

文末彩蛋

打开IAR5.3软件，Happy的编程吧，尼玛，软件提示版本不符要升级！！！感觉阵阵尿意。。。。。。

升级后，就可以Happy的编程啦，祝你顺利
