树莓派搭建高精度温湿度记录仪

原文地址：树莓派搭建高精度温湿度记录仪

工程设备开发过程中常用到对设备工作环境的温湿度监控，本着就地取材的原则，采用树莓派4B + SHT45模块搭建了一个带有界面曲线的温湿度记录仪。SHT45模块温度精度0.1°C，相对湿度精度1%RH，满足了我当前的需求，记录下来与大家分享。

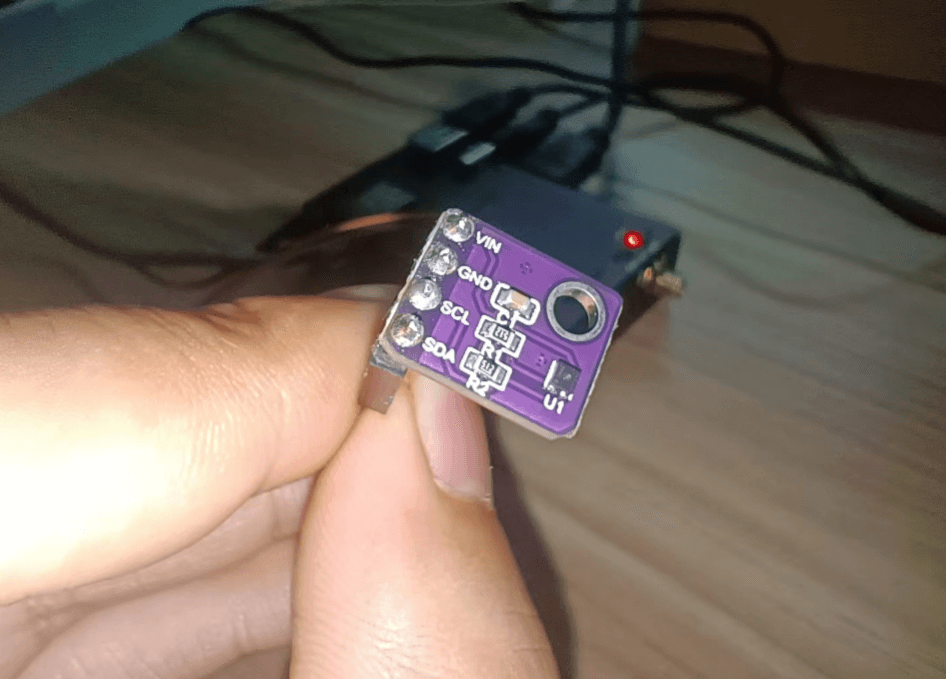

传感器 SHT45

±1.0% / max. ±3.5% RH 数字温湿度传感器

湿度			温度
典型的相对湿度精度	1	%RH	典型温度精度	0.1	°C
操作相对湿度范围	0 - 100	%RH	工作温度范围	-40 - 125	°C
响应时间(τ63%)	4

SHT45模块 淘宝传送门

连接关系

SHT45模块通过杜邦线与树莓派40PIN对应引脚相连，模块供电3.3v，通信接口I2C。

SHT4x	Raspberry Pi
VCC	Pin 1 (3.3V)
GND	Pin 6
SDA	Pin 3
SCL	Pin 5

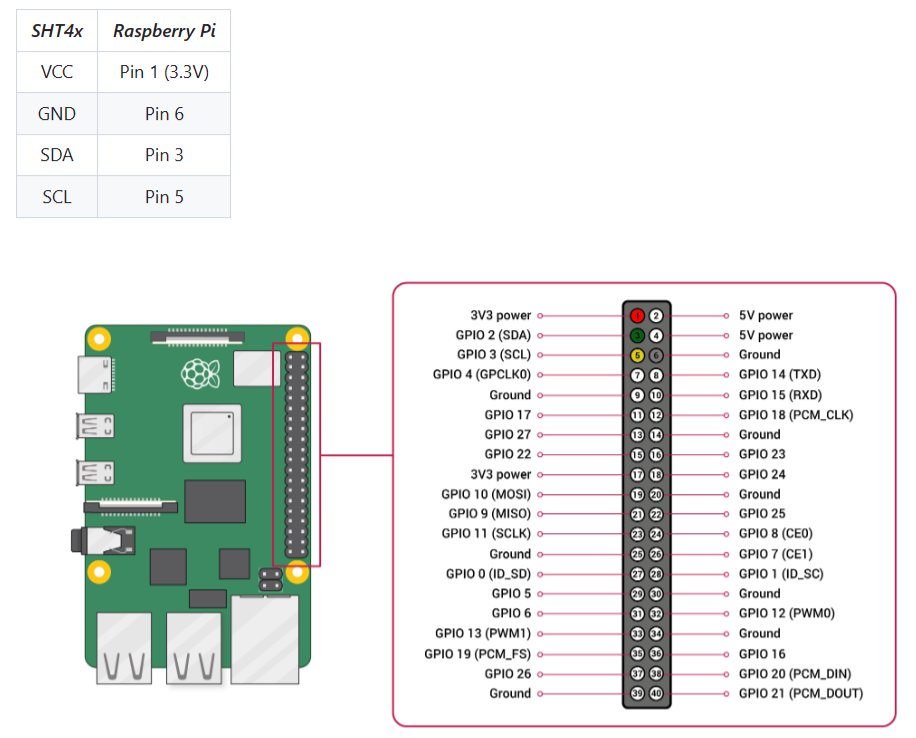

下图是树莓派4B的40Pin接口定义。

程序使用说明

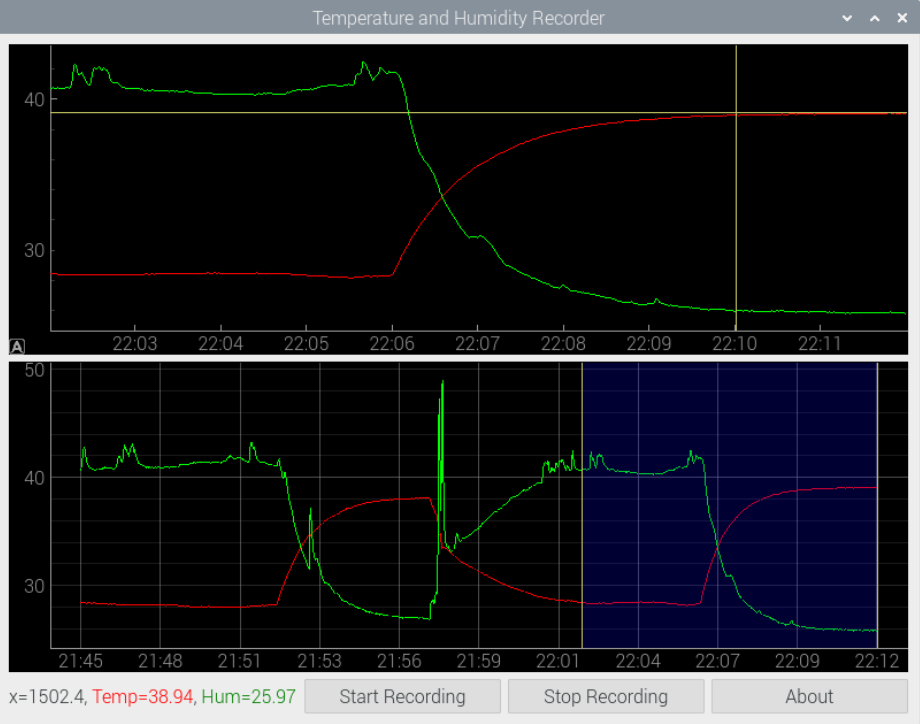

​ 程序是基于pyqtgraph编写的，程序界面主要分为当前温湿度显示（近10分钟），历史温湿度显示（从开始记录到现在），温湿度状态栏，启停按钮等。

• 当前温湿度

​ 界面的上方为当前温湿度显示，绿色为湿度，红色为温度，窗口中带有十字标尺，鼠标点击后界面右下角会显示起始到光标处的秒数（x），温度（Temp），湿度（Hum）。

• 历史温湿度

​ 界面的下方显示历史温湿度，你可以用鼠标在曲线的某处右键拖动，查看该处的细节。

• Start Recording

​ 点击按钮，开始数据采集工作，每秒记录一次

• Stop Recording

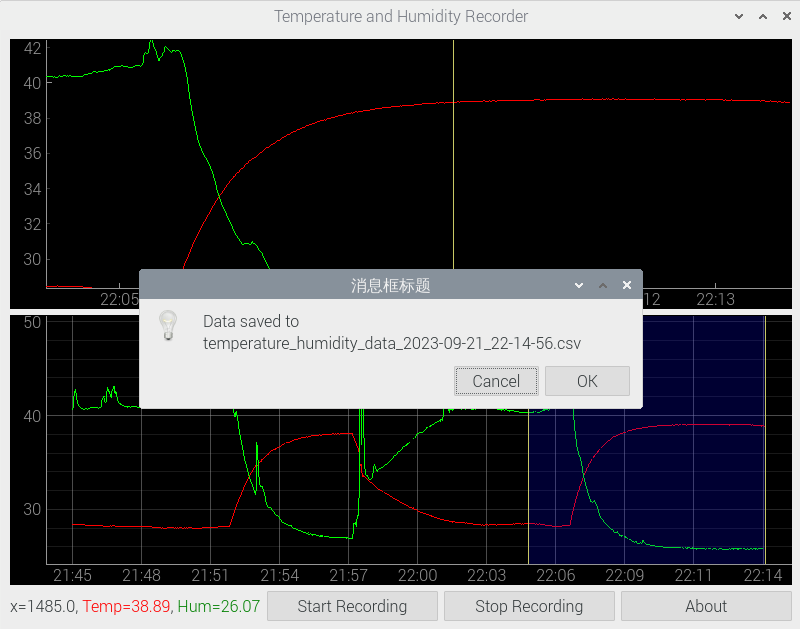

​ 点击按钮，停止数据采集，并弹出数据保存对话框，数据文件存储格式为CSV，文件名为当前保存的日期和时间。

Tip 树莓派环境配置

测试的系统信息 uname -a

Linux raspberrypi 5.10.17-v7l+ #1414 SMP Fri Apr 30 13:20:47 BST 2021 armv7l GNU/Linux

测试的Linux标准库信息lsb_release -a

No LSB modules are available.
Distributor ID: Raspbian
Description: Raspbian GNU/Linux 10 (buster)
Release: 10
Codename: buster

打开i2c设备

sudo raspi-config

安装pyqt5

sudo apt-get install python3-pyqt5

安装pyqtgraph

sudo apt-get install python3-pyqtgraph

获取软件

淘宝传送门
