AUTOSAR CAN通信 TxConfirmation RxIndication ACK介绍

最新推荐文章于 2025-05-24 19:00:00 发布
最新推荐文章于 2025-05-24 19:00:00 发布
阅读量1k 收藏 6
点赞数
CC 4.0 BY-SA版权
分类专栏： Classic AUTOSAR精讲 文章标签： TxConfirmation RxIndication CAN通信 ACK AUTOSAR
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qgccdd061313/article/details/134004776
本文详细介绍了CAN通信的ACK机制，包括ACK检测和应答原理。同时，深入讨论了AUTOSAR中与CAN通信相关的TxConfirmation和RxIndication，阐述了它们在CAN发送和接收中的作用，以及中断和查询两种工作模式的应用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

CAN通信ACK机制

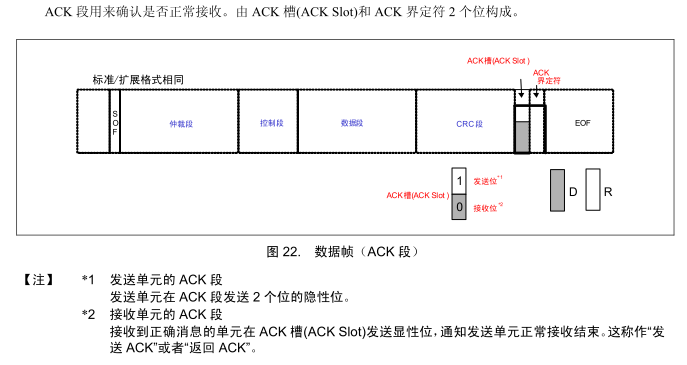

如下是CAN数据帧的组成，可以看到在CAN数据帧中包含一个ACK段，而ACK段的作用就是表示该数据帧被正常接收。

image-20220920103840550

ACK检测机制

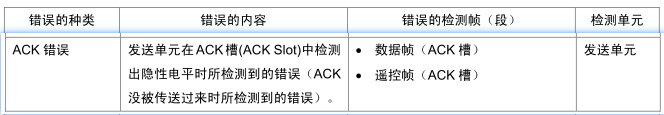

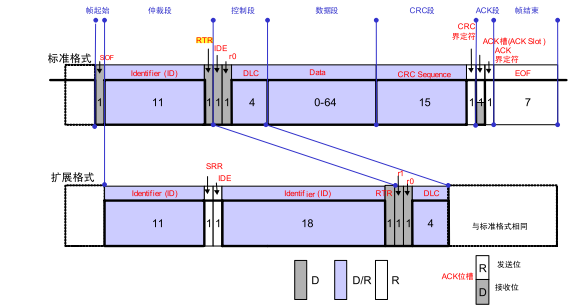

CAN的错误帧中有一种就是ACK错误，ACK错误由发送方负责检测，发送方在ACK段发送2个隐性位，接收发收到该帧时将ACK槽置为显性位（ACK应答），由于“线与“原则，ACK段会由”01“组成，发送方在发送CAN帧时同时监听总线，如果发生方在ACK槽中检测出隐性电平就会检测出ACK错误（由于没有接收方在ACK槽填充），同时会发出ACK错帧帧。

image-20220920105454091

image-20220920104302010

ACK应答原理

接收方收到隐性“1”的ACK槽后，通过Tx引脚将其置为显性“0”。在这个过程中：<
