Faster RCNN系列5——RoI Pooling与全连接层

Faster RCNN系列：

Faster RCNN系列1——Anchor生成过程
 Faster RCNN系列2——RPN的真值与预测值概述
 Faster RCNN系列3——RPN的真值详解与损失值计算
 Faster RCNN系列4——生成Proposal与RoI
Faster RCNN系列5——RoI Pooling与全连接层

在RPN网络中，已经计算过一次类别真值与类别预测值、偏移量真值与偏移量预测值之间的损失值，但这里的类别预测值只包含两类：前景和背景。

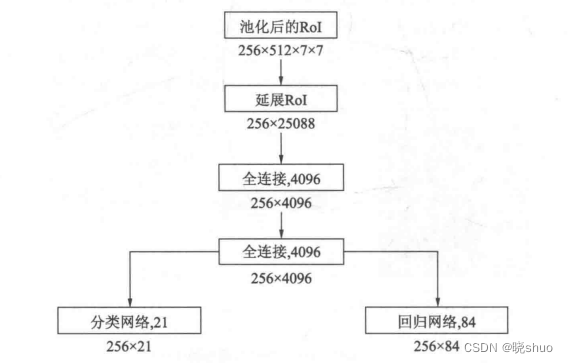

RPN网络输出的Proposal作为生成的区域，继续在后续的RoI Pooling和全连接层中进行分类与回归。

一、RoI Pooling

RoI Pooling的主要作用是将RPN网络生成的Proposal变换到相同的维度，以满足后续全连接层的要求。

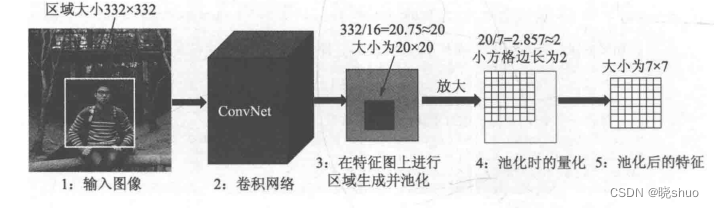

RoI Pooling的实现过程如下图所示，假设当前的Rol为图中左侧图像的边框，大小为 $332 \times 332$ ，为了得到这个RoI的特征图，首先需要将该区域映射到全图的特征图上，由于下采样率为16，因此该区域在特征图上的坐标直接除以16并取整，而对应的大小为 $332/16 = 20.75$ 。在此, Rol Pooling的做法是直接将浮点数量化为整数，取整为 $20 \times 20$ ,也就得到了该RoI的特征，即图中第3步的边框。

下一步还要将该 $20 \times 20$ 区域处理为 $7 \times 7$ 的特征，然而 $20/7 \approx 2.857$ ，再次出现浮点数，RoI Pooling的做法是再次量化取整， $2.857$ 取整为 $2$ ，然后以 $2$ 为步长从左上角开始选取出 $7 \times 7$ 的区域，这样每个小方格在特征图上都对应 $2 \times 2$ 的大小，如图中第4步所示。最后，取每个小方格内的最大特征值，作为这个小方格的输出，最终实现了 $7 \times 7$ 的输出，也完成了池化的过程，如图中第5步所示。

在这里插入图片描述

二、RoI Align

RoI Pooling的问题在于进行了两次量化取整，有精度误差，对回归物体位置的准确率影响较大。

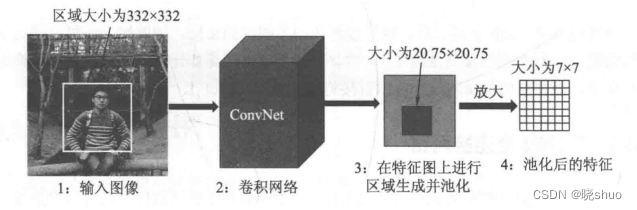

Mask RCNN提出了RoI Align，使用双线性插值获得浮点数格式的坐标，过程如下图所示，池化后的特征大小仍为 $7 \times 7$ ，但对应到特征图上的大小为 $20.75 \times 20.75$ ，不做量化。

在这里插入图片描述

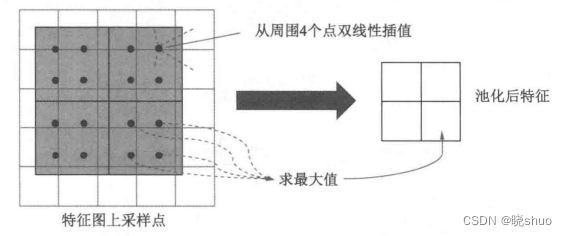

接下来，将特征图上的 $20.75 \times 20.75$ 大小均匀分成 $7 \times 7$ 方格的大小，中间的点依然保留浮点数。在此选择其中 $2 \times 2$ 方格为例，如下图所示，在每一个小方格内的特定位置选取4个采样点进行特征采样，如图中每个小方格选择了4个小黑点，然后对这4个黑点的值选择最大值，作为这个方格最终的特征。
