【失调存储技术】

最新推荐文章于 2025-07-18 16:02:57 发布
原创 最新推荐文章于 2025-07-18 16:02:57 发布 · 1.5k 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#学习 #笔记

文章探讨了失调存储技术中，失调电压如何在采样态和保持态下被放大。运放增益的增大虽然可能导致虚短现象，但增益越高，失调电压对输出的影响相对减小。

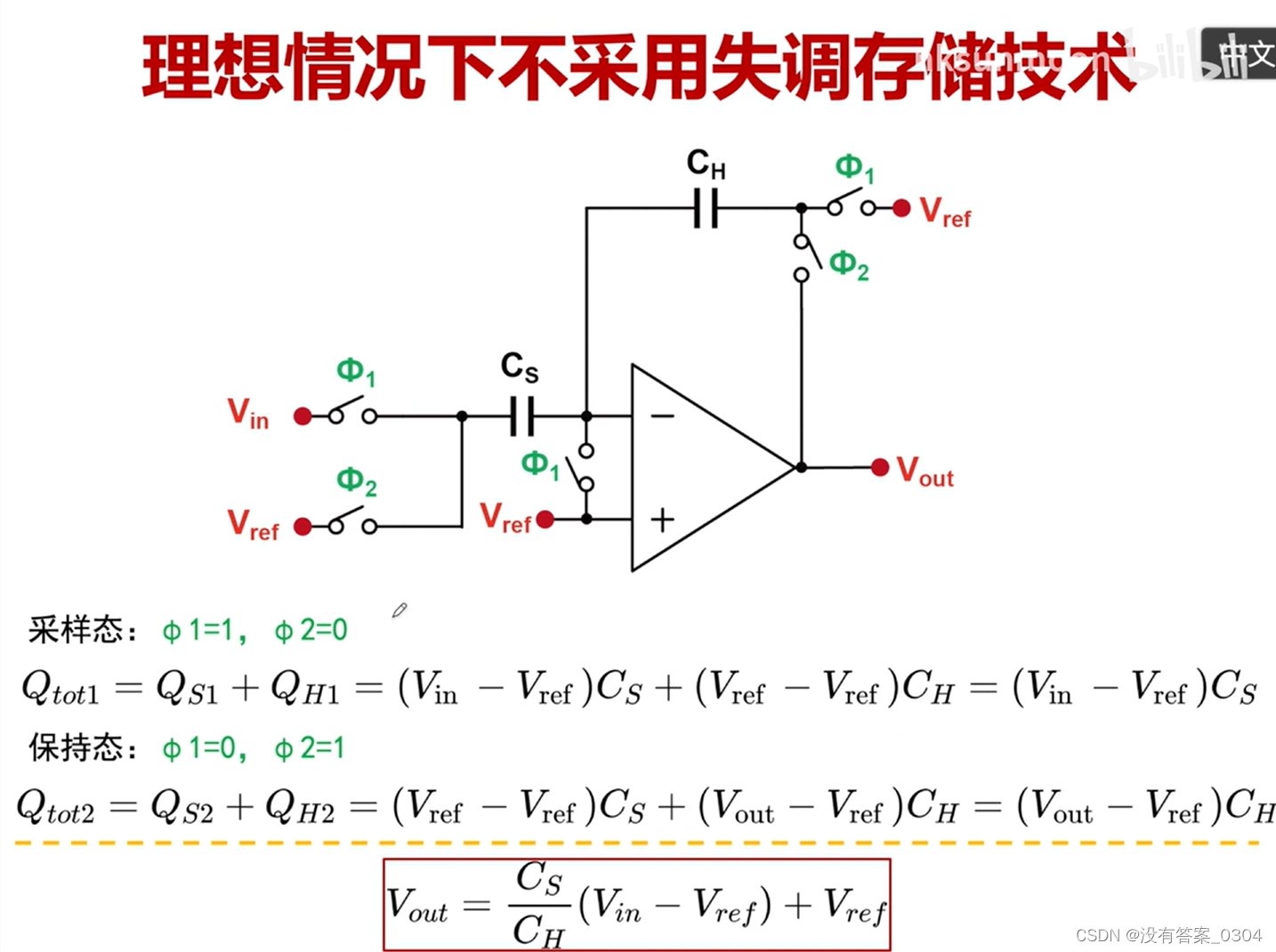

在这里插入图片描述
在这里插入图片描述

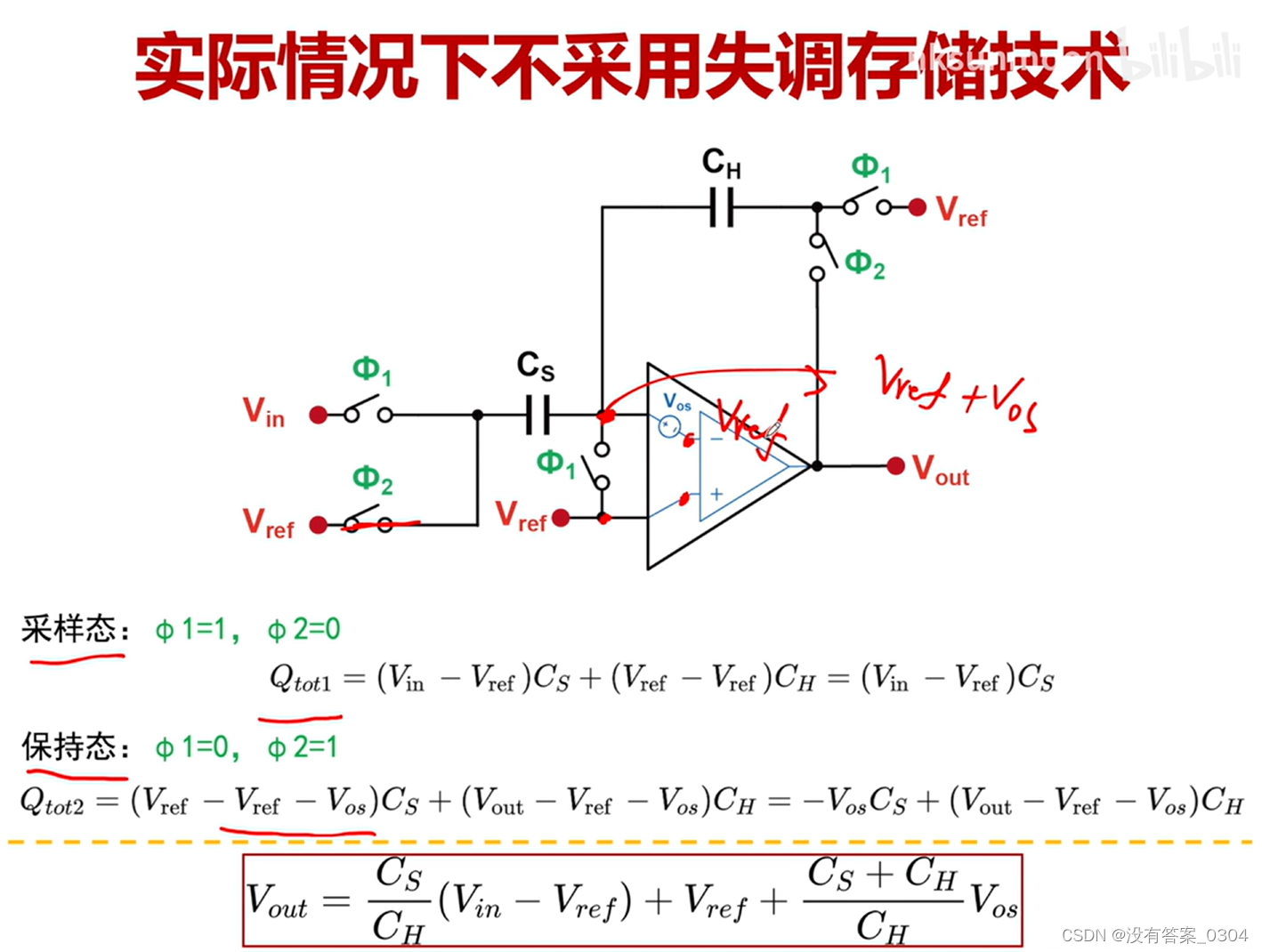

即使Cs=CH，失调也会放大两倍。

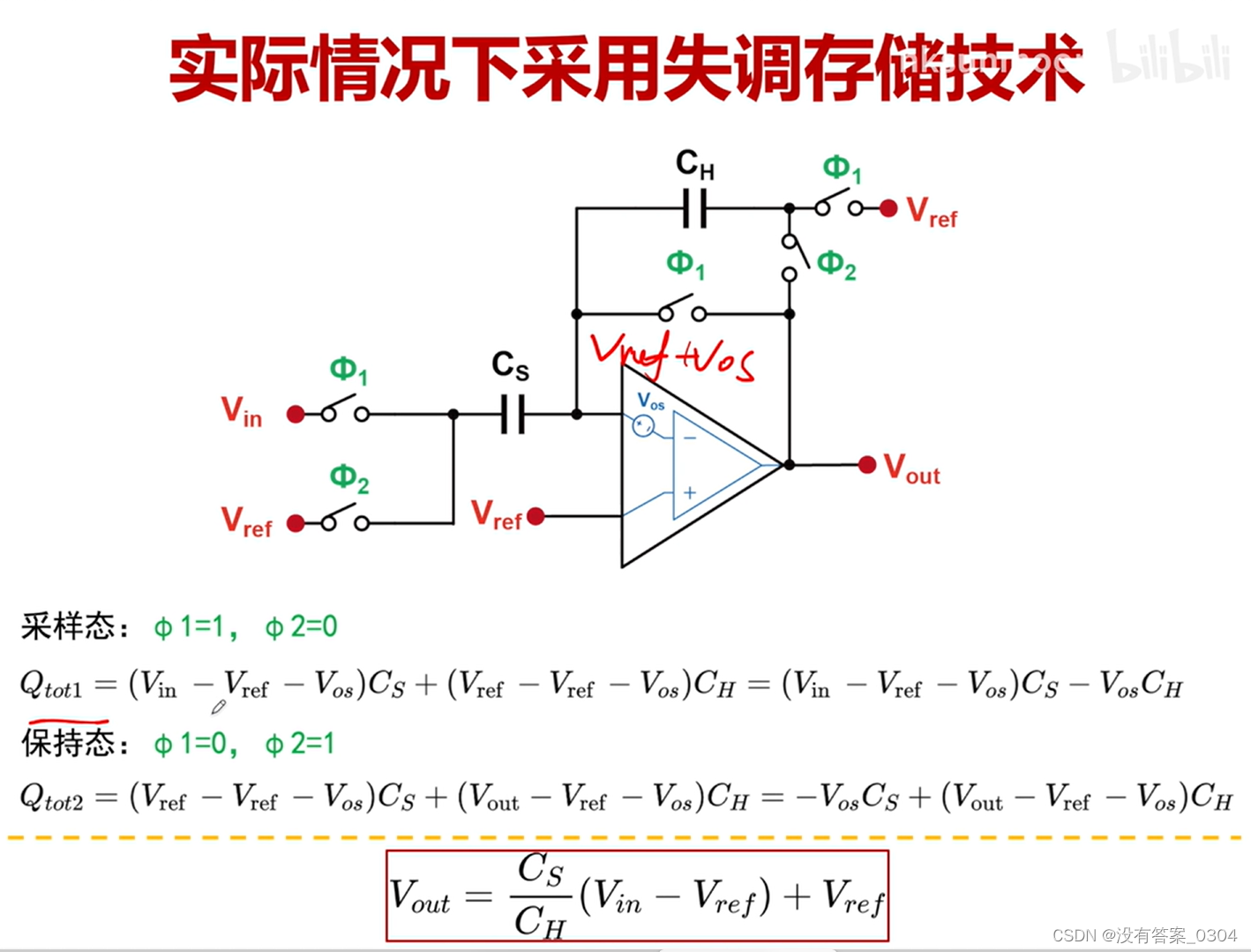

失调存储技术：在采样态，失调电压存储在Cs下级板，保持态时，该点存储的失调电压一起被放大
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

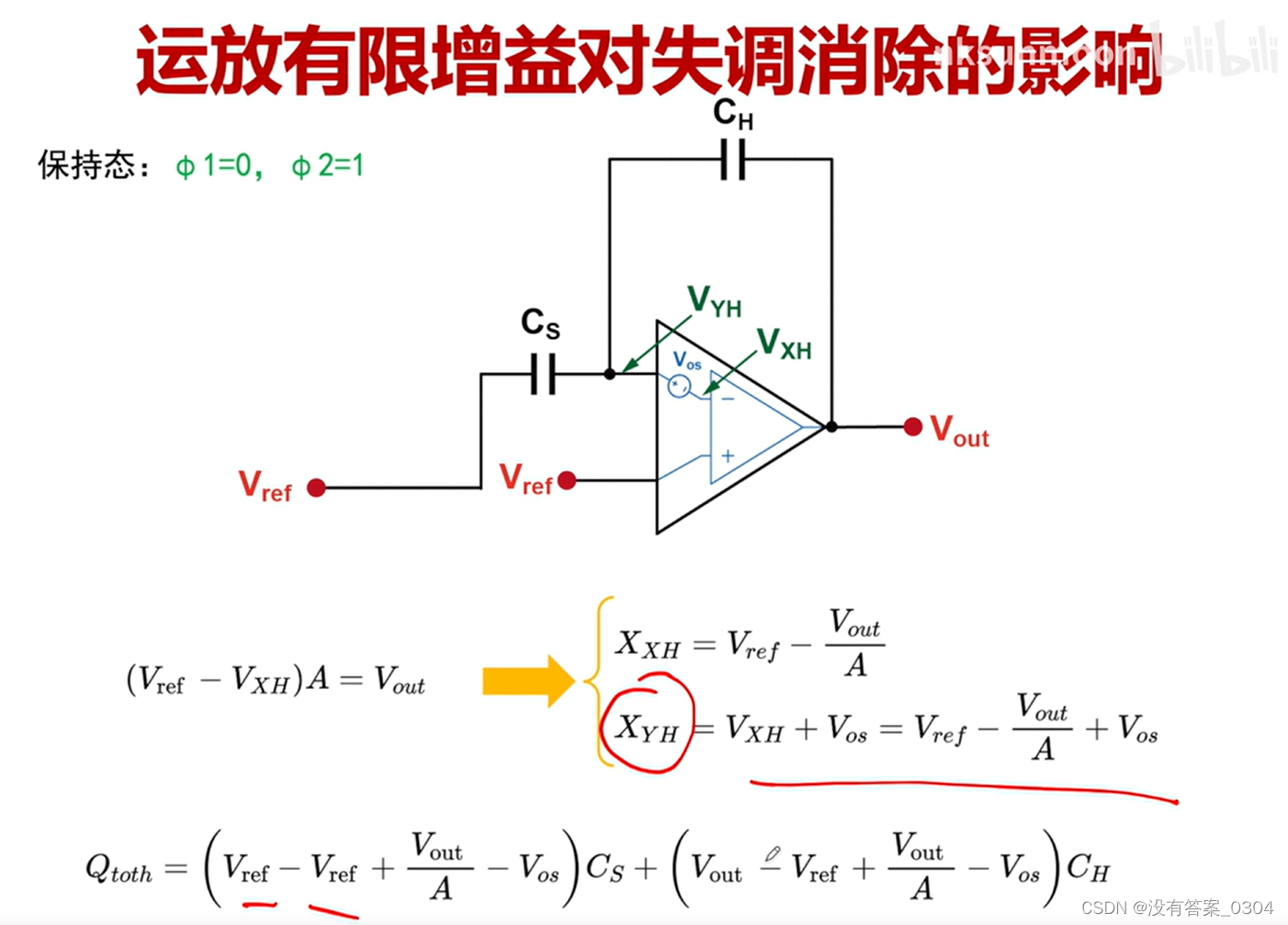

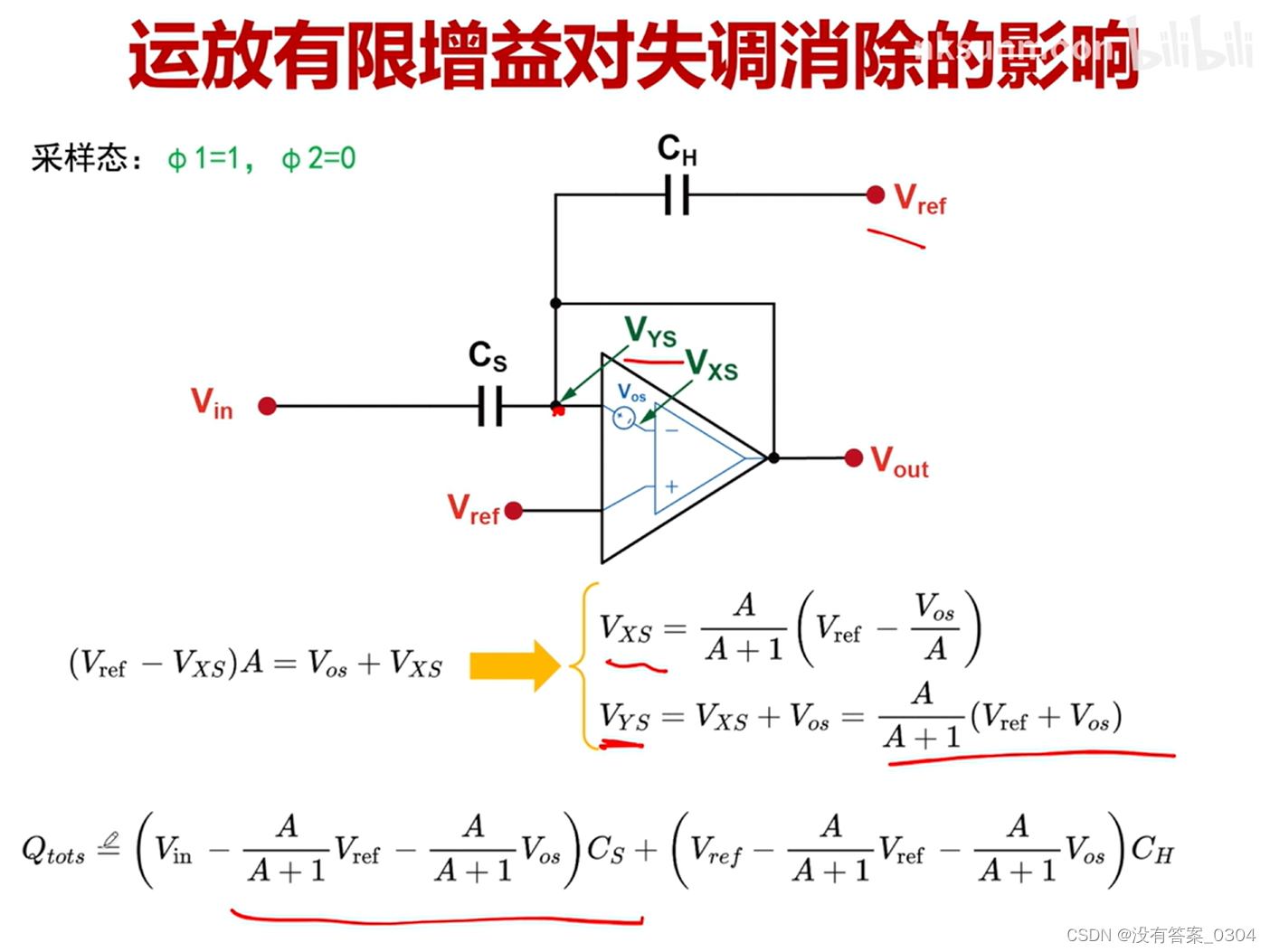

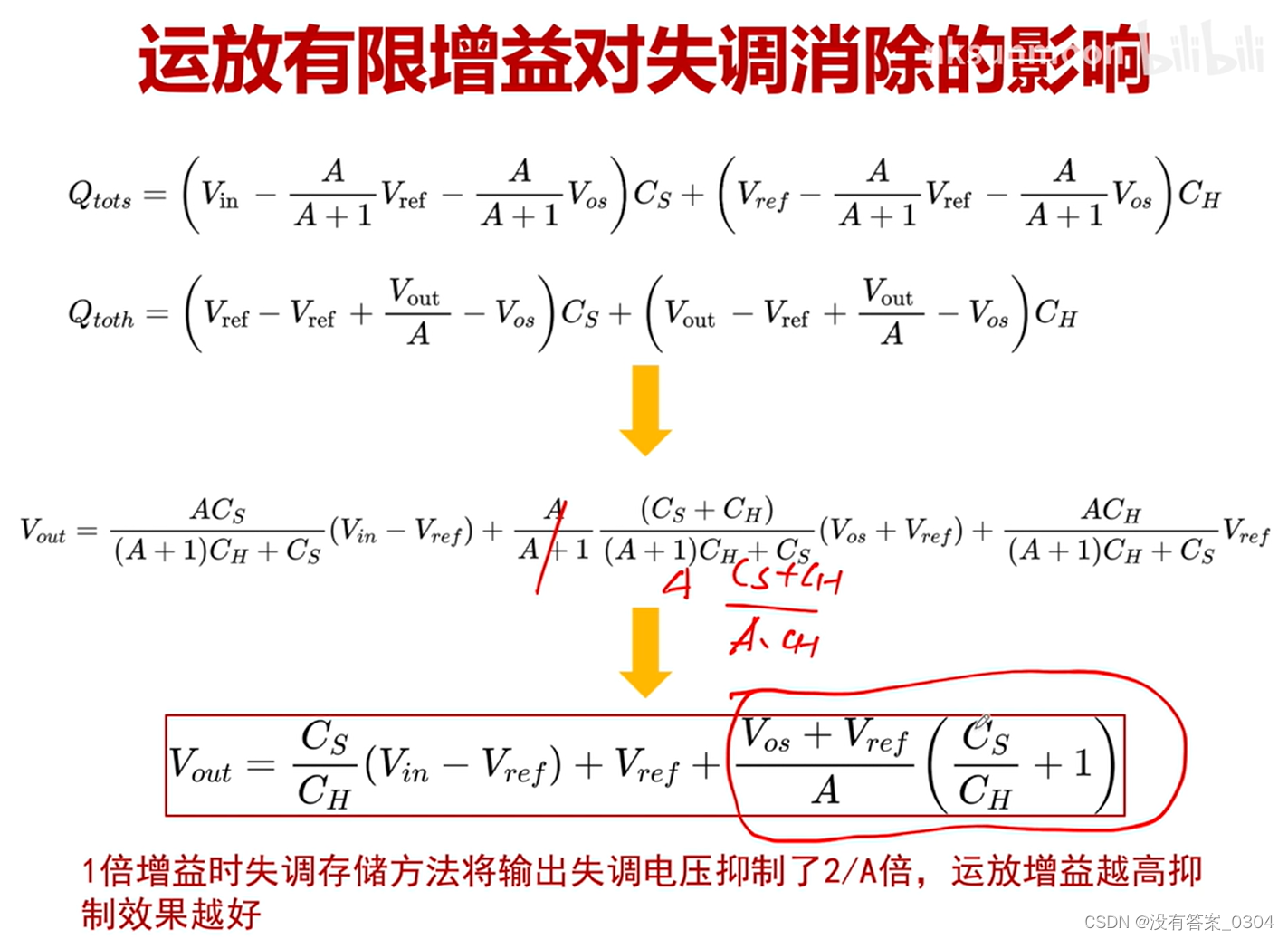

运放增益越大，可以虚短；实际上A不会无穷大，但是运放增益越高，失调对输出的影响越小。
