摄像头Sensor参数说明

一、镜头光学尺寸

1. ‌命名历史与计算逻辑‌
   摄像头传感器尺寸标注沿用了早期真空摄像管的光学格式（OF值），1英寸对应16mm对角线长度而非工业标准的25.4mm2。例如：

   • 1/2.7"表示对角线长度为16mm ÷2.7≈5.925mm2
   • 类似地，1/2.9"的对角线为16mm ÷2.9≈5.517mm2

2. ‌实际尺寸对照‌

   • ‌1/2.7"传感器‌：宽5.27mm ×高3.96mm（4:3宽高比），对角线约6.6mm6
   • ‌1/2.9"传感器‌：具体宽高未明确列出，但根据命名规则推算，其实际尺寸略小于1/2.7"，例如宽约4.8mm ×高3.6mm（参考类似比例推算）36

2、尺寸差异的影响

1. ‌感光面积对比‌

   • 1/2.7"的有效感光面积约为5.27×3.96=20.87mm²
   • 1/2.9"若按推算尺寸4.8×3.6mm计算，面积约17.28mm²
     前者面积优势约20.8%，低光性能更优16

2. ‌应用场景差异‌

   • 1/2.7"多用于对画质要求较高的行车记录仪或工业镜头37
   • 1/2.9"因体积更小，常见于轻薄型消费电子产品3

3、技术总结

参数	1/2.7"传感器	1/2.9"传感器（推算）
对角线长度	~6.6mm6	~5.5mm2
典型宽高	5.27×3.96mm6	4.8×3.6mm36
适用场景	中高端影像设备37	紧凑型设备3

二、CRA：

CRA介绍：

在摄像头模组规格书中和Sensor规格书中都会看到CRA这个光学参数。这里两个CRA的实际含义有所区别。镜头CRA的含义类似于FOV，Sensor CRA则关联传感器像素感光的量子效率。实际设计模组时这两个参数需要匹配。

镜头CRA

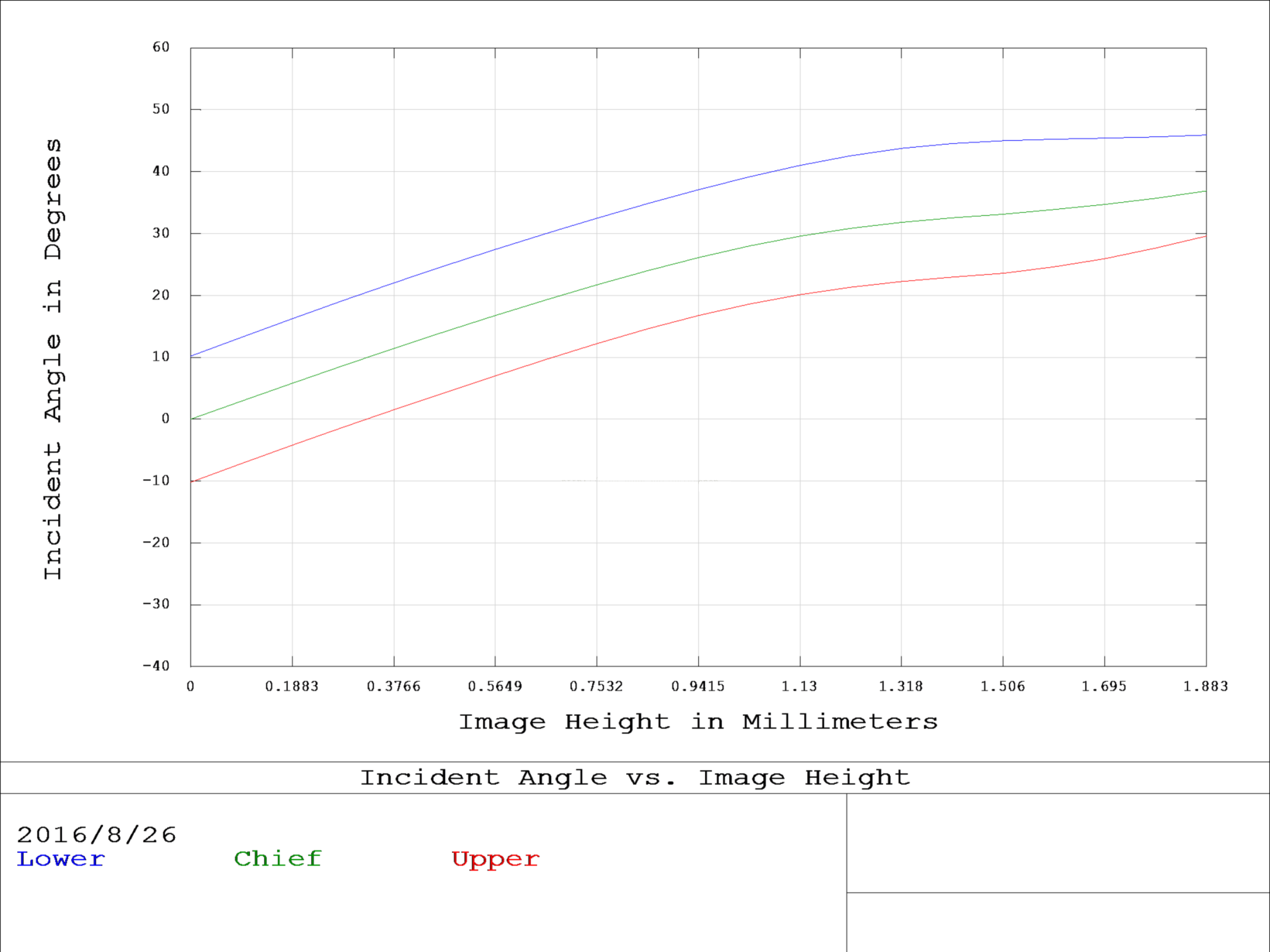

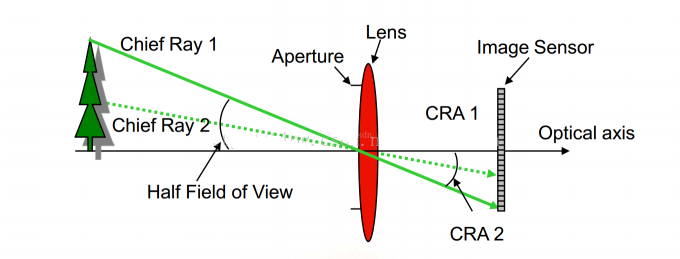

Lens CRA（Chief Ray Angle）：从镜头的传感器一侧，可以聚焦到像素上的光线的最大角度(镜头CRA)；

传感器CRA

Sensor CRA（Chief Ray Angle）：Sensor pixel上Micro Lens在保证pixel感光效能为中心80%的前提下，能纠正的最大光路角度。

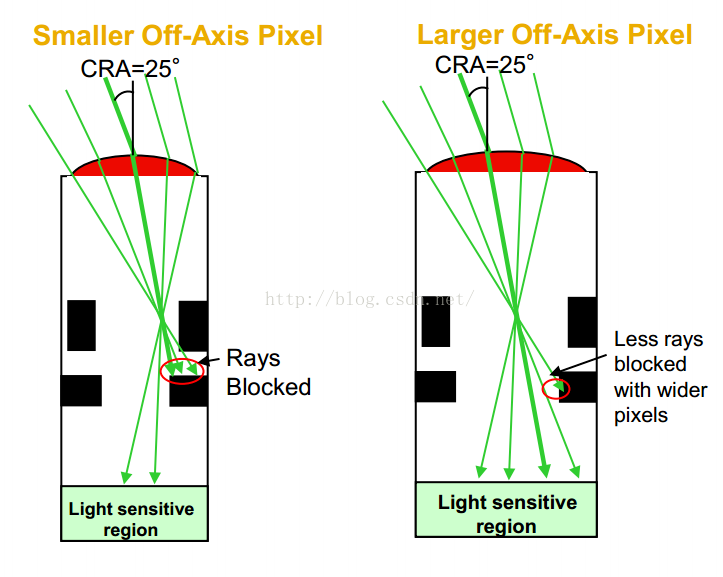

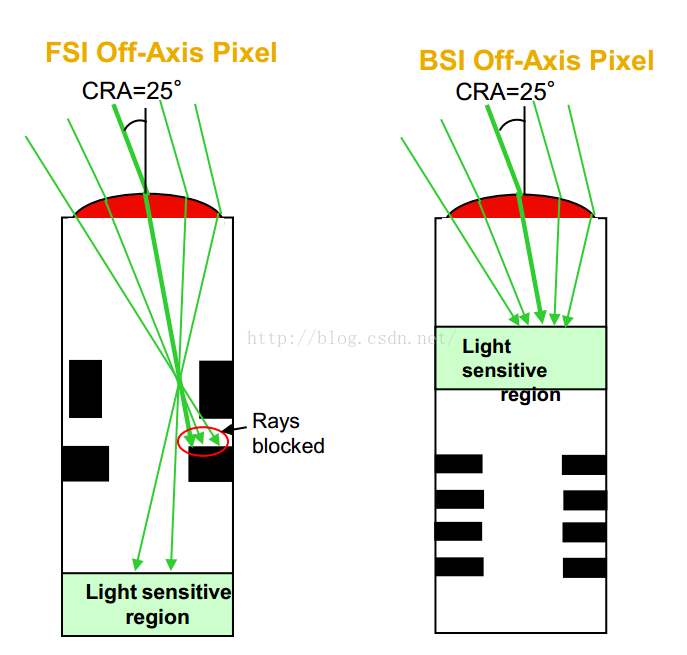

当CRA增加时，光线会背金属电路挡住一部分，导致sensor接受光的效能降低。Pixel越大，这种影响会越小。对于BIS Sensor，这种影响会更小。

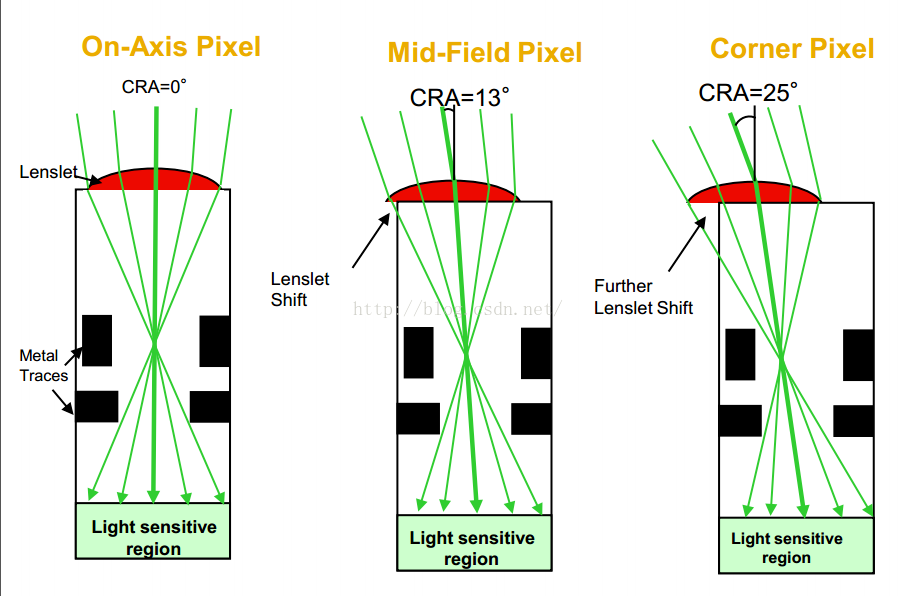

对于FSI sensor来说，通常会通过移动sensor表面的Micro Lens来收集更多光线

不同颜色CRA有所区别

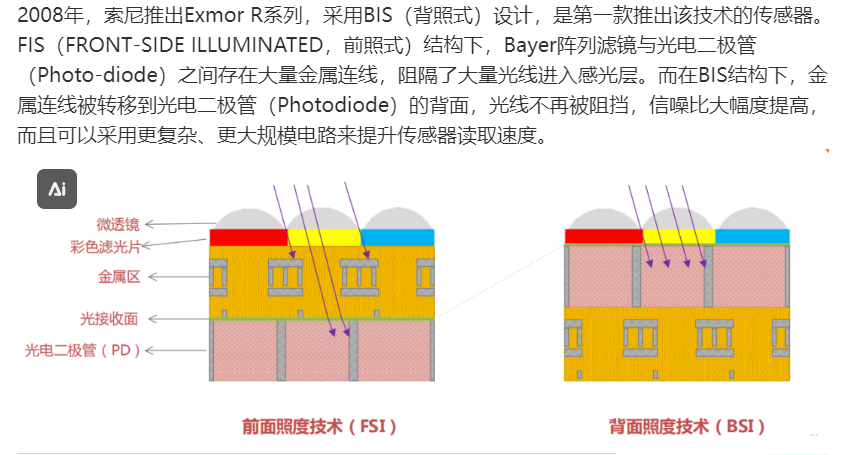

BIS和FIS

CRA选择：

选型时镜头和 sensor 的 CRA 参数要尽可能接近（一般不超过 3度），否则当 lens CRA 大于 Sensor CRA 会出现明显的 color shading，当 lens CAR 小于 Sensor CRA 会出现 luma shading。
建议是选择 lens CRA 小于 sensor CRA 的配置，因为luma shading 较 color shading 后端 ISP 更容易处理一些的。

三、灵敏度（Sensitivity）

> 1160mv/lux.s

灵敏度是芯片的重要参数之一，它具有两种物理意义。

1、光器件的光电转换能力，与响应率的意义相同。即芯片的灵敏度指在一定的光谱范围内，单位曝光量的输出信号电压（电流），单位可以为纳安/勒克斯nA/Lux、伏/瓦（V/W）、伏/勒克斯（V/Lux）、伏/流明（V/lm）。

2、器件所能传感的对地辐射功率（或照度），与探测率的意义相同，单位可用瓦（w）或勒克斯（Lux）表示。

四、动态范围（Dynamic Range）

> HDR mode up to 100dB > > Linear mode 70dB

动态范围由CMOS图像传感器的信号处理能力和噪声决定，反映了CMOS图像传感器的工作范围。其数值是输出端的信号峰值电压与均方根噪声电压之比，通常用DB表示。

五、信噪比（SNR）

> 36dB

SNR是用来衡量Sensor输出的图片质量，一般手册提供最大SNR值，并且提供计算该SNR值的条件，比如曝光时间、增益档位等。
