SDIO硬件设计说明

一、SDIO介绍:

 SDIO (Secure Digital Input and Output)‌是一种外设接口,定义在 SD标准 上,主要用于扩展设备功能。SDIO接口兼容以前的SD内存卡,并且可以连接SDIO接口的设备。SDIO协议在SD卡协议的基础上增加了 CMD52 和 CMD53 命令,支持低速和高速两种类型的SDIO卡。

SDIO的应用场景

SDIO主要有两类应用:可移动和不可移动设备。可移动设备如 Palm 和 Windows Mobile 设备,用于增加蓝牙、照相机、 GPS 和 802.11b 等功能。不可移动设备遵循相同的电气标准,但不要求符合物理标准,例如某些手机内通过SDIO连接 CPU 的802.11芯片。SDIO的应用还包括 Wi-Fi 卡、 蓝牙 模块、 GPS接收器

二、SDIO硬件接口

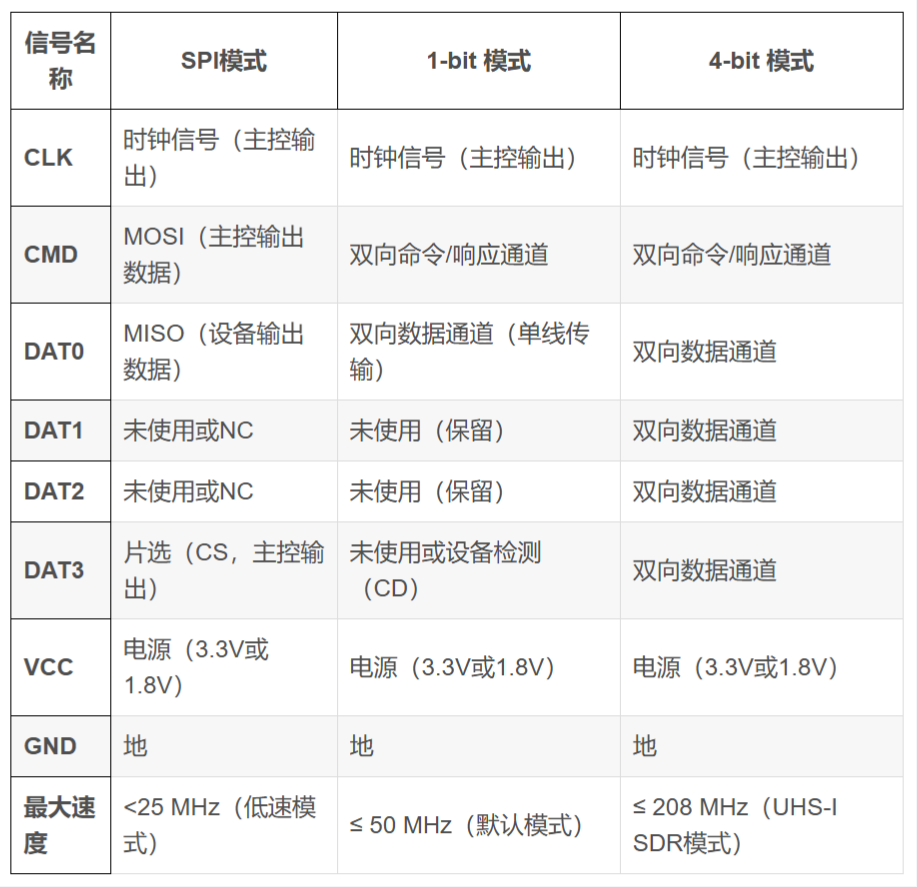

SDIO有SPI、1-bit、4-bit三种工作模式:

三、SDIO PCB设计:

SDMMC/SDIO的PCB设计布局布线注意事项:

1、VCC的电容需要靠近卡座引脚放置进行滤波,遵循先大后小的原则;

2、SDMMC尽量放置在板边,方便插拔,ESD器件要靠近SDMMC来放置,走线需要先经过ESD器件再进入SD卡,不要打孔穿﹔

3、所有的信号线尽量走在同一层,这样有利于信号的一致性,走线与高频信号隔开,空间准许的情况下,单根包地,空间紧张的情况下整组进行包地处理,走线需要有完整的参考平面;

其他SDMMC/SDIO的PCB布线注意事项,如表1所示:

走线速率和布局‌:SDIO走线速率较高,需要控制寄生电容。CMD、D0~D3走线长度应以CLK走线长度为基准,误差控制在±3mil以内。CLK走线应尽量单独包地,总长度最好控制在2000mil以内‌

信号完整性‌:SDIO走线应保证不跨平面,射频走线理想的是微带线50Ohm管控,而不是共面波导50Ohm管控。电源走线应尽量粗一些,模组PCB表面工艺应选择沉金处理‌1。

材料选择‌:选择Tg190及以上的板材,最好选择Tg200以上的板材。模组PCB表面工艺应沉金1oz,有条件可以尝试2oz,但一定不能喷锡和裸铜‌

布线规则‌:所有信号布线不得跨分割,且有完整的参考平面。走线与参考平面边缘的距离应>=12mil,线与线的间距保持>=3倍线宽。重要信号和差分信号应做包地处理,切换参考层时要增加回流地过孔以改善回流路径‌

四、SDIO上电初始化流程
上电后,SDIO默认是1-bit模式,频率为400KHz,初始化时,Host先查询卡是否支持4线制,如果支持,则通 过CMD命令将总线切换至4线制。

SDIO支持3.3V和1.8V两种电平状态,由于不管是那种电平工作状态,在上电时都默认为3.3V电平状态,所以在使用1.8V时相对3.3V会有电平切换。两种电平工作状态下的初始化具体流程如下:

A:3.3V设备具体初始化流程:

上电→ 复位→ 检查电压兼容性→初始化设备→设置工作模式→进入数据传输模式。

1. 初始上电(3.3V)主机提供3.3V电源(VDD)。时钟(CLK)初始频率设为 ≤400kHz(低速模式)。主机检测DAT3(Card Detect, CD)引脚,判断设备是否插入。

2. 发送复位命令(CMD0)主机发送 CMD0(GO_IDLE_STATE),使设备进入Idle状态。注意:CMD0必须在3.3V下发送,即使设备后续支持1.8V。

3. 检查电压兼容性(CMD8)查询设备是否支持SDIO协议及电压范围。设备返回 OCR(Operating Conditions Register),指示支持的电压(如3.3V)。

4. 初始化设备(ACMD41)协商工作电压和容量类型。

5. 配置总线宽度(ACMD6)切换至 4-bit模式(DAT0-DAT3)。默认情况下,SDIO仅使用 DAT0(1-bit模式)。

6. 进入数据传输模式主机提高时钟频率(如 25MHz 标准模式或 50MHz 高速模式)。

B:1.8V设备的初始化流程(UHS模式)

上电→ 检查电压兼容性→电压切换→ 主机切换至1.8V供电→初始化设备→ 进入数据传输模式。

1. 初始上电(3.3V)必须 先以 3.3V 供电,时钟频率 ≤400kHz。

2. 检查电压兼容性(CMD8 + ACMD41)主机发送 CMD8,设备返回支持的电压范围(如 3.3V & 1.8V)。主机发送 ACMD41,设备在OCR寄存器中设置 Bit24(1.8V支持标志)。

3. 发送电压切换命令(CMD11)请求切换至1.8V。设备返回 R1响应,确认准备切换。

4. 主机切换至1.8V供电主机调整PMIC/LDO,将VDD从 3.3V降至1.8V。关键点:切换期间,CLK必须保持 ≤400kHz。DAT[3:0] 必须保持 低电平(协议要求)。

5. 重新初始化设备主机重新发送 CMD0,确保设备进入正确状态。提高时钟频率至 UHS-I模式(如208MHz DDR)。

6. 进入高速数据传输设备以 1.8V LVCMOS电平 运行,支持更高速度(如SDR104模式)。

五、SDIO 速率

SD卡总线速度模式:

Default Speed mode: 3.3V供电模式,频率上限25MHz,速度上限 12.5MB/sec

High Speed mode: 3.3V供电模式,频率上限50MHz,速度上限 25MB/sec

SDR12: UHS-I卡, 1.8V供电模式,频率上限25MHz,速度上限 12.5MB/sec

SDR25: UHS-I卡, 1.8V供电模式,频率上限50MHz,速度上限 25MB/sec

SDR50: UHS-I卡, 1.8V供电模式,频率上限100MHz,速度上限 50MB/sec

SDR104: UHS-I卡, 1.8V供电模式,频率上限208MHz,速度上限 104MB/sec

DDR50: UHS-I卡, 1.8V供电模式,频率上限50MHz,性能上限 50MB/sec

上述sdio 频率与速度关系,可以看到sdio速率对吞吐速率有直接影响。

一般sdio3.0只适用于11ac 以下。 11ax 很难跑起来

速率计算:

HZ和bit/s是一个相同的概念。时钟周期为1HZ,则传输数据的速率为1bit/s;时钟周期为100KHZ,则传输数据的速率为100kbit/s

sdio 4线:

208MHZ=208Mbps

V=208Mbps*4 = 832Mbps = 832/8 = 104MB/s
