在ISE开发环境中，为了节省资源和时间，通常会将已调试成功的模块封装为IP核。本文以Usart模块为例，详细介绍了如何进行IP封装：1) 修改Synthesize过程属性，禁用iobuf；2) 综合生成.ngc文件；3) 复制到目标工程，并创建.v文件定义端口；4) 在顶层直接例化使用。这样，以后只需添加.ngc和.v端口文件即可快速调用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

当使用ISE环境下开发时，有些已经编译调试过的模块，如果每次综合都要进行，既费资源又时间，因此把这些调试好的模块进行IP封装，只调用二进制程序与端口文件，既能节约时间，又可以做很好的保密工作。

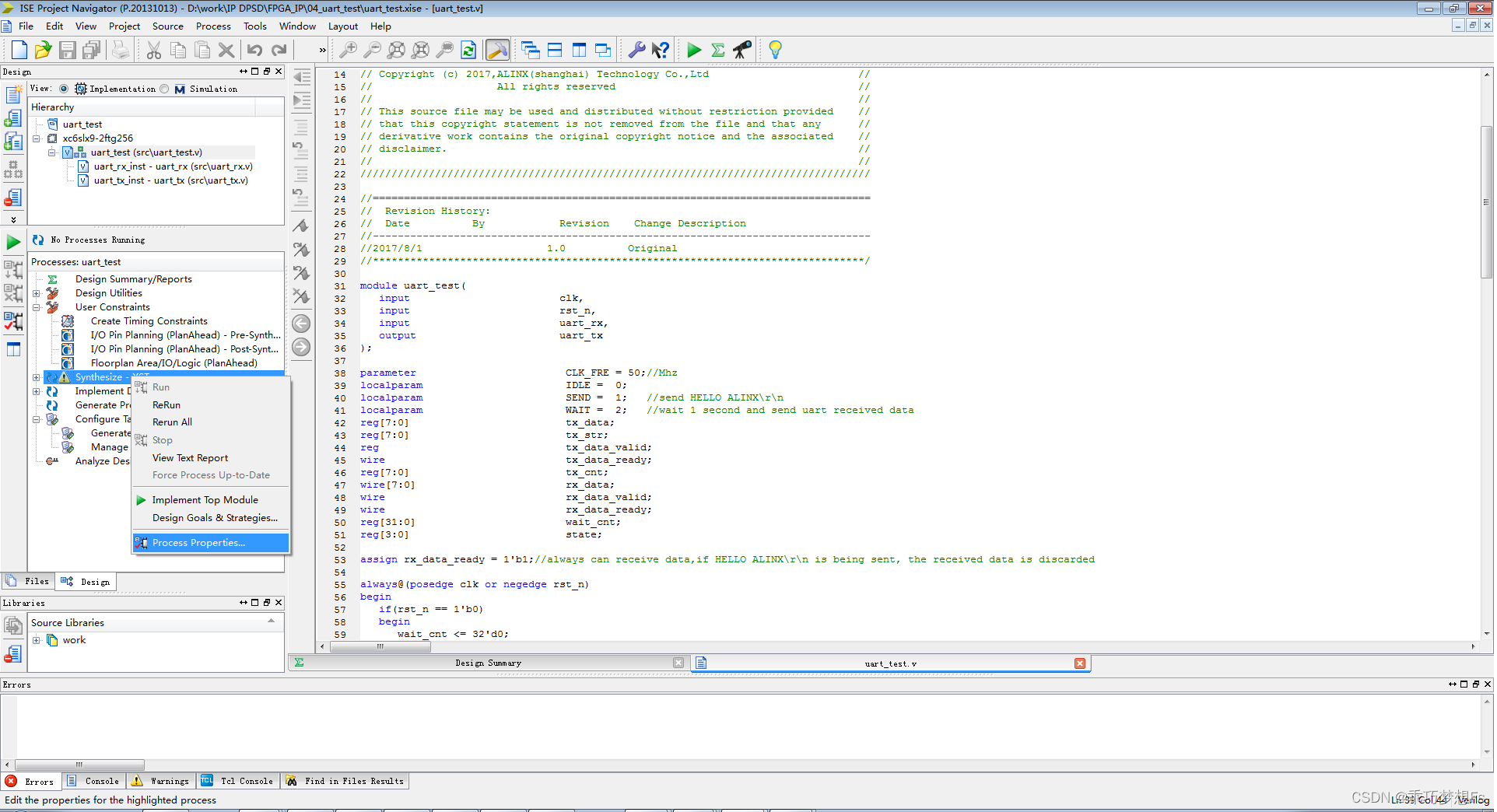

1、首先找到已经编译好的源文件工程，以Usart为例。选择Synthesize下的Process Properties.
在这里插入图片描述

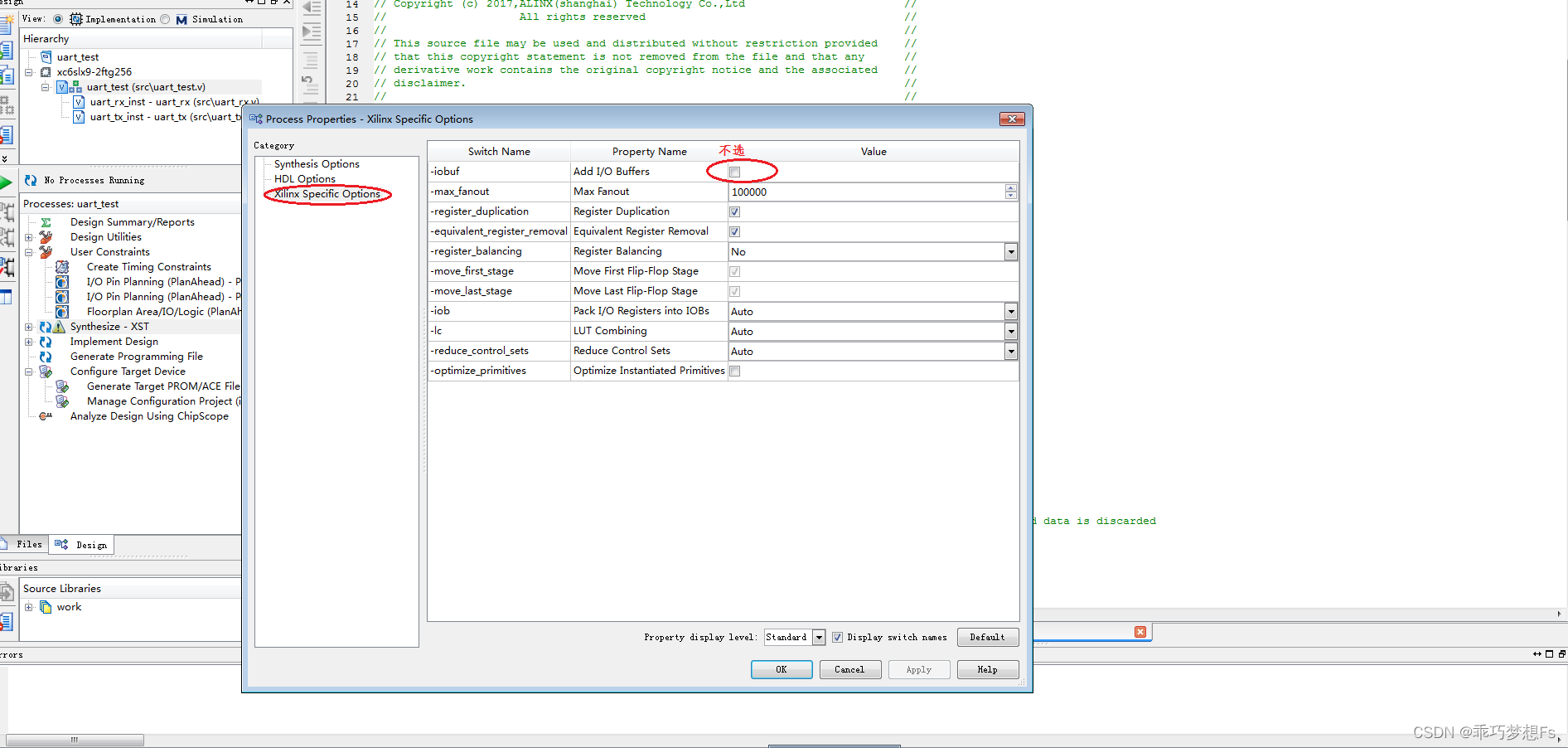

2、选择Synthesize的iobuf变更为不选。
在这里插入图片描述

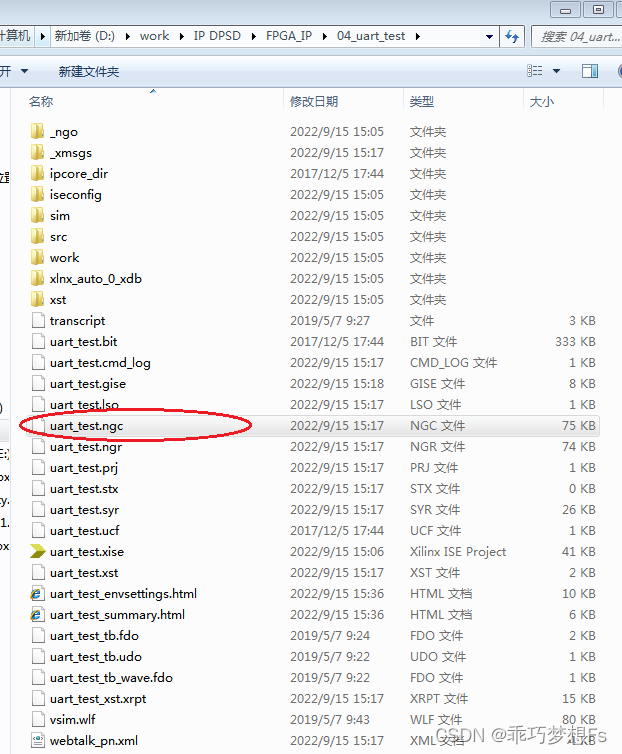

3、综合，生成uart_test.ngc.
在这里插入图片描述

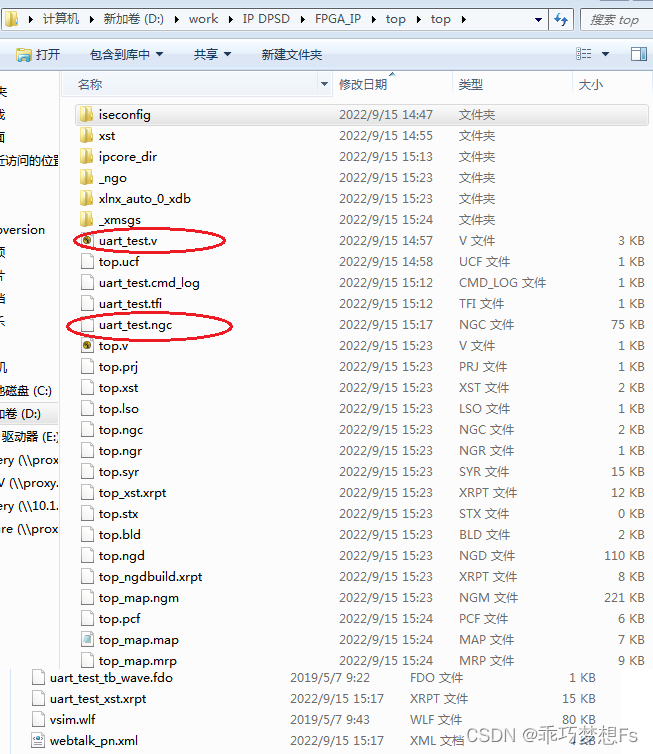

4、将生成的uart_test.ngc复制到所用工程名下。
