VPC Access Connector 介绍 - 让 Non-VPC product 也可以访问VPC Network内的资源

什么是VPC product 和 非 VPC product

在GCP 上， VPC product 指的是属于某个制定的vpc subnet, 具有至少1个 该 subnet 的内网ip的产品
常见的例如:

1. compute engine / MIG （managed instances group)
2. 某些dataflow job (指定了 可选参数subnet )
3. Cloud Composer (基于airflow）

而 Non VPC product 通常是1个共用产品和 server less 的平台，
例如：
4. Cloud Run
5. Pubsub
6. BigQuery

又 VPC product 去访问 Non VPC product 是很简单的， 因为Non VPC product 都具有1个可以由任何地方访问的google 的domain Name.

例如Pubsub 的topic url：
https://pubsub.googleapis.com/v1/projects/jason-hsbc/topics/TopicA:publish

而由 Non VPC product 去访问 VPC product 并不简单， 就如外网和内网的关系， 外网无法通过内网的ip 去访问内网的资源

而VPC Access/Connector 就是为了解决这个问题而存在的

本文会用cloud run的service 作为例子

场景介绍

1个mysql instance 部署在了1一台vm
vm 名字： tf-vpc0-subnet0-mysql0
所属subnet: vpc0-subnet0
内网ip: 192.168.0.51

但是这种情况下， 我家里的电脑的应用是不能直接访问这个mysql instance的。

为了解决这个问题， 我在另1个有外网ip的vm主机设置了1个 sqlproxy ， 反向代理了这个mysql instance.
具体参考：
使用 proxySQL 来代理 Mysql

所以对于这个mysql instance
它是具有两个ip的
1个是内网ip 192.168.0.51
1个是外网ip 34.39.2.90

这样我家里的电脑就可以访问这个mysql instance

让spring boot service 可以return 当前的db instance

利用actuator 库， 让/info 接口return db的连接信息:

@Component
@Slf4j
public class AppVersionInfo implements InfoContributor {

    @Value("${pom.version}") // https://stackoverflow.com/questions/3697449/retrieve-version-from-maven-pom-xml-in-code
    private String appVersion;

    @Autowired
    private String hostname;

    @Value("${spring.datasource.url}")
    private String dbUrl;

    @Override
    public void contribute(Info.Builder builder) {
        log.info("AppVersionInfo: contribute ...");
        builder.withDetail("app", "Cloud User API")
                .withDetail("version", appVersion)
                .withDetail("hostname",hostname)
                .withDetail("dbUrl", dbUrl)
                .withDetail("description", "This is a simple Spring Boot application to demonstrate the use of BigQuery in GCP.");
    }
}

测试：

[gateman@manjaro-x13 gnome-shell]$ curl 127.0.0.1:8080/actuator/info
{"app":"Cloud User API","version":"0.0.1","hostname":"manjaro-x13","dbUrl":"jdbc:mysql://34.39.2.90:6033/demo_cloud_user?useUnicode=true&characterEncoding=utf-8&useSSL=false&allowPublicKeyRetrieval=true","description":"This is a simple Spring Boot application to demonstrate the use of BigQuery in GCP."}
[gateman@manjaro-x13 gnome-shell]$

本地是只能通过外网ip 来连接

让cloud Run service 也通过外网ip 来连接mysql

的确， 这个解决方案是可行的

我也测试过， 当部署service 到cloud run之后， 通过/info api返回的信息来看， service 的确能成功连接到mysql

[gateman@manjaro-x13 gnome-shell]$ curl -H "Authorization: Bearer $(gcloud auth print-identity-token)" https://demo-cloud-user-7hq3m4pdya-nw.a.run.app/actuator/info
{"app":"Cloud User API","version":"0.0.1","hostname":"localhost","dbUrl":"jdbc:mysql://34.39.2.90:6033/demo_cloud_user?useUnicode=true&characterEncoding=utf-8&useSSL=false&allowPublicKeyRetrieval=true","description":"This is a simple Spring Boot application to demonstrate the use of BigQuery in GCP."}
[gateman@manjaro-x13 gnome-shell]$

但是这个方案有个缺点， 我家里电脑用外网ip 连接mysql 是没办法， 但是在GCP 上， 1个service 通过外网ip连接另1个service不是1个好选择

1. 流量走了外网， 性能更慢， 收费更贵
2. 安全问题

所以 Cloud Run的service 在生产上一般是要求用内网ip来访问内网的资源的

让cloud Run service 尝试通过内网ip 连接mysql

by default ， 肯定是连不上的， 本文一开始讲过了

创建1个vpc connector

terraform 脚本：

resource "google_vpc_access_connector" "connector" {
  name          = "vpc-con"
  network = google_compute_network.tf-vpc0.id # for the network where the connector will be created
  machine_type = "e2-micro" # machine type for the connector
  region = "europe-west2"
  ip_cidr_range = "192.168.100.0/28" # means the connector will use created vms in this range
                                     # should not overlap with the sub network's ip range
}

referring：
https://registry.terraform.io/providers/hashicorp/google/latest/docs/resources/vpc_access_connector

值得注意的参数

1. network – 就是这个vpc connector 可以指向的vpc network了, 对于本文例子来讲就是 mysql 所在的vm 所在的 vpc subnet 所在的 vpc network
2. machine_type – 明显这个vpc connector 背后还是要消耗一些24小时开机的vm, 如果是学习和测试目的， 选择最新规格的vm 类型就好， 如果是生产环境当让要看流量来选择了！
3. ip_cidr_range – 因为每1个vpc connector 都是高可用的， 代表它实际上是1个vm group, 所以需要一些预留ip地址， 这个ip地址必须在对应的vpc-network内， 但不能与subnet 的ip range 重合。 而且必须用/28 结尾

在本文例子中
tf-vpc0 这个vm 已经有两个subnet
分别是:
tf-vpc0-subnet0: 192.168.0.0/24
tf-vpc0-subnet1: 192.168.1.0/24

所以这里的 ip_cidr_range 不能在 192.168.0.xxx ~ 192.168.1.xxx 内
我直接选择 192.168.100.0/28 了

创建成功后

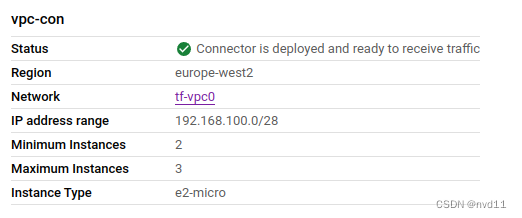

UI 上见到的details 是这样的

可见， 最小都要占用2台 vm, 能自动扩展成3台， 当然这个2 和3 都是可以在terraform 里配置的

在Cloud run的deploy 脚本上加上vpc connector 的参数

cloud build的脚本：

steps:
  - id: run maven package
    name: maven:3.9.6-sapmachine-17 # https://hub.docker.com/_/maven
    entrypoint: mvn
    args: ['package', '-Dmaven.test.skip=true']

  # https://cloud.google.com/build/docs/configuring-builds/substitute-variable-values
  - id: build docker image
    name: 'gcr.io/cloud-builders/docker'
    args: ['build', '-t', 'europe-west2-docker.pkg.dev/$PROJECT_ID/my-docker-repo/${_APP_NAME}', '.']

  - id: upload docker image to GAR
    name: 'gcr.io/cloud-builders/docker'
    args: [ 'push', 'europe-west2-docker.pkg.dev/$PROJECT_ID/my-docker-repo/${_APP_NAME}']

  # deploy to Cloud run
  - id: deploy image to cloud run
    name: 'gcr.io/cloud-builders/gcloud'
    args: ['run', 'deploy', 'demo-cloud-user',
           '--image=europe-west2-docker.pkg.dev/$PROJECT_ID/my-docker-repo/${_APP_NAME}:${_APP_TAG}',
           '--port=8080',
           '--platform=managed',
           '--region=europe-west2',
           '--no-allow-unauthenticated',
           '--service-account=vm-common@jason-hsbc.iam.gserviceaccount.com',
           '--key=projects/$PROJECT_ID/locations/europe-west2/keyRings/mykeyring/cryptoKeys/mycmek',
           '--set-env-vars=APP_ENVIRONMENT=${_APP_ENV}',
           '--vpc-connector=${_VPC_CONNECTOR}',
           '--vpc-egress=all'
           ]
# https://stackoverflow.com/questions/68779751/error-publishing-source-code-from-cloud-build-to-a-bucket-using-triggers
logsBucket: gs://jason-hsbc_cloudbuild/logs/
options: # https://cloud.google.com/cloud-build/docs/build-config#options
  logging: GCS_ONLY # or CLOUD_LOGGING_ONLY https://cloud.google.com/cloud-build/docs/build-config#logging


substitutions:
  _APP_NAME: demo-cloud-user
  _APP_TAG: latest
  _APP_ENV: prod
  _VPC_CONNECTOR: vpc-con

其中 --vpc-connector 就是 这个cloud run service 要使用的 vpc connector
至于 --vpc-egress=all 就是所有出去的流量都走这个vpc connector

测试：

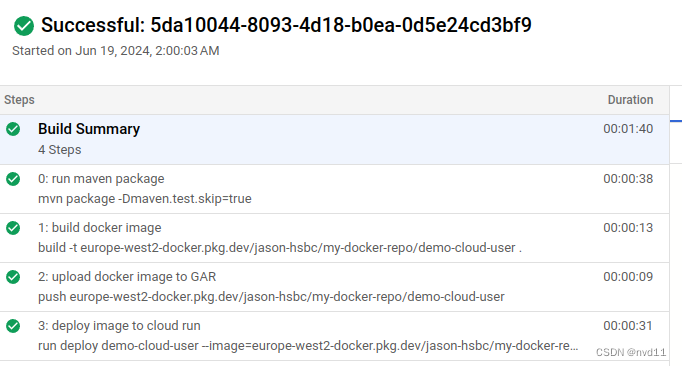

部署成功：

[gateman@manjaro-x13 conf]$ curl -H "Authorization: Bearer $(gcloud auth print-identity-token)" https://demo-cloud-user-7hq3m4pdya-nw.a.run.app/actuator/info
{"app":"Cloud User API","version":"0.0.1","hostname":"localhost","dbUrl":"jdbc:mysql://192.168.0.42:3306/demo_cloud_user?useUnicode=true&characterEncoding=utf-8&useSSL=false&allowPublicKeyRetrieval=true","description":"This is a simple Spring Boot application to demonstrate the use of BigQuery in GCP."}
[gateman@manjaro-x13 conf]$
[gateman@manjaro-x13 conf]$ curl -H "Authorization: Bearer $(gcloud auth print-identity-token)" https://demo-cloud-user-7hq3m4pdya-nw.a.run.app/user/get/3
{"returnCode":0,"returnMsg":"User fetched successfully ...","data":{"id":3,"username":"华沉鱼","address":"湖北省十堰市"}}
[gateman@manjaro-x13 conf]$!

而且连接的数据库ip是内网ip
也能正确获得数据的返回
