该文详细介绍了如何在ArduinoIDE中使用esp8266实现HTTP客户端，通过TCP协议发送HTTP请求报文，以及如何解析接收到的JSON数据。文中提供了一个示例，展示了如何连接到指定IP的服务器，发送GET请求，并根据返回的JSON数据控制LED灯的状态。同时，文章还讲解了JSON的基本结构和如何使用ArduinoJson库进行解析。

一、使用 esp8266 实现 HTTP 客户端协议

在 arduinoIDE 中，并没有专门的 HTTP 协议客户端库。但是我们可以用 TCP 协议来自动手动实现。

1.1 HTTP 请求报文简介

所谓请求报文，即是基于 TCP/IP 协议发送的一串规范字符，这串规范字符描述了当前请求的具体细节。

一个 HTTP请求报文至少要包括请求行和头部字段，其中包括了：

请求方法(method)：是一个动词，如 GET/POST，表示对资源的操作；

请求目标(URI)：通常是一个 URI，标记了请求方法要操作的资源；

版本号(Version)：表示报文使用的 HTTP 协议版本。

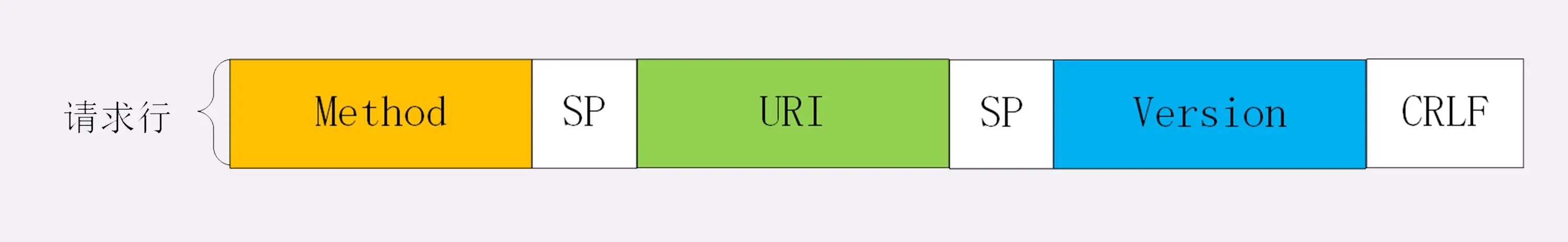

这三个部分通常使用空格（space）来分隔，最后要用 CRLF 换行表示结束。

GET /update HTTP/1.1

在这个请求行里，“GET”是请求方法，“/update”是请求目标，“HTTP/1.1”是版本号，把这三部分连起来，意思就是“服务器你好，我想获取网站 /update 目录下内容，我用的协议版本号是 1.1，请不要用 1.0 或者 2.0 回复我。”

请求行之后便是头部字段了，请求行或状态行再加上头部字段集合就构成了 HTTP 报文里完整的请求头或响应头。

在这里我只介绍 Host 字段，它属于请求字段，只能出现在请求头里，它同时也是唯一一个 HTTP/1.1 规范里要求必须出现的字段，也就是说，如果请求头里没有 Host，那这就是一个错误的报文。

Host 字段告诉服务器这个请求应该由哪个主机来处理，当一台计算机上托管了多个虚拟主机的时候，服务器端就需要用 Host 字段来选择，有点像是一个简单的“路由重定向”。

1.2 esp8266 要发送的报文

在这篇案例中我们让 esp8266 发送一个最简单的报文。

GET /update HTTP/1.1
Host: 192.168.0.123

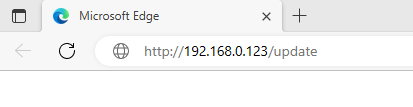

这个报文使用了 GET 请求，使用HTTP1.1协议访问了 http://192.168.0.123/update 这个连接，其作用和把他粘贴到浏览器是一样的。不过浏览器会在头部字段添加一些本机信息，这些对本章内容并不重要，我们不需要添加这些。

我们只需要把这些字符串按 TCP 协议发送出去，服务端即会返回给我们想要的数据。

需要注意的是，HTTP 协议是一问一答的，在服务端返回数据后即可断开这个 TCP 连接，客户端或者服务端主动断开都可以。想再次和服务端使用 HTTP 协议通讯只需要再次启动一个 TCP 连接即可。

1.2 HTTP 请求案例

本案例实现一个对 http://192.168.0.123/update 进行请求，服务器返回值控制 esp8266 LED 灯亮的实例。

#include <ESP8266WiFi.h>

const char* host = "192.168.0.102";   // 网络服务器IP
const int httpPort = 8888;              // http端口80

const char* ssid = "home";
const char* password = "123456";

void setup(){
  Serial.begin(9600);
  Serial.println("");

  pinMode(LED_BUILTIN, OUTPUT);
  digitalWrite(LED_BUILTIN, HIGH);

  //设置ESP8266工作模式为无线终端模式
  WiFi.mode(WIFI_STA);

  //开始连接wifi
  WiFi.begin(ssid, password);

  int i = 0;
  while (WiFi.status() != WL_CONNECTED) { // 尝试进行wifi连接。
    delay(1000);
    Serial.print(i++); Serial.print(' ');
  }

  // WiFi连接成功后将通过串口监视器输出连接成功信息
  Serial.println("");
  Serial.print("Connected to ");
  Serial.println(WiFi.SSID());              // WiFi名称
  Serial.print("IP address:\t");
  Serial.println(WiFi.localIP());           // IP
}

void loop(){
  wifiClientRequest();
  delay(3000);
}

void wifiClientRequest(){
  WiFiClient client;          // 建立WiFiClient对象

  bool buttonState;     // 储存服务器按钮状态变量

  Serial.print("Connecting to "); Serial.print(host);

  // 连接服务器
  if (client.connect(host, httpPort)){
    Serial.println(" Success!");

    // 建立客户端请求信息
    String httpRequest =  String("GET /update") + " HTTP/1.1\r\n" +
                          "Host: " + host + "\r\n";

    // 发送客户端请求
    Serial.println("Sending request: ");Serial.print(httpRequest);
    client.print(httpRequest);

    // 获取服务器响应信息中的按钮状态信息
    while (client.connected() || client.available()){
      if(client.find("buttonState:")){
        buttonState = client.parseInt();
        Serial.print("buttonState: " );
        Serial.println(buttonState);
      }
    }
  } else{
    Serial.println(" failed!");
  }

  Serial.println("===============");
  client.stop();    // 停止客户端

  // 根据服务器按键状态点亮或熄灭LED
  buttonState == 0 ? digitalWrite(LED_BUILTIN, LOW) : digitalWrite(LED_BUILTIN, HIGH);
}

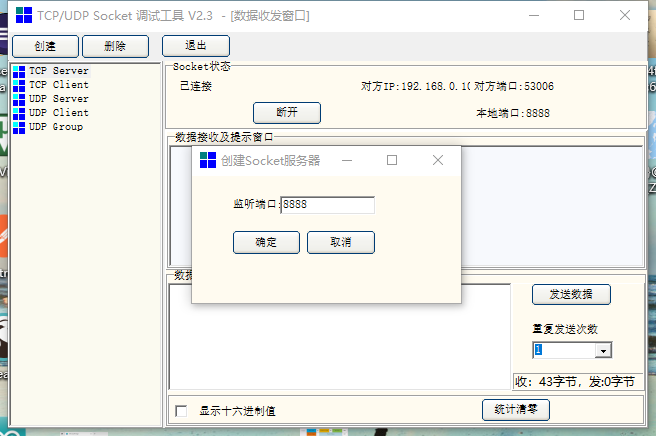

如果要使用这个案例，我们使用工具创建一个 TCP Server：

在同一局域网下，esp8266 填入正确的电脑 IP。连接后向 esp8266 发送响应报文，通过这种形式模拟一个 web 服务器：

HTTP/1.0 200 OK
Content-Type: text/plain
Content-Length: 14

buttonState: 0

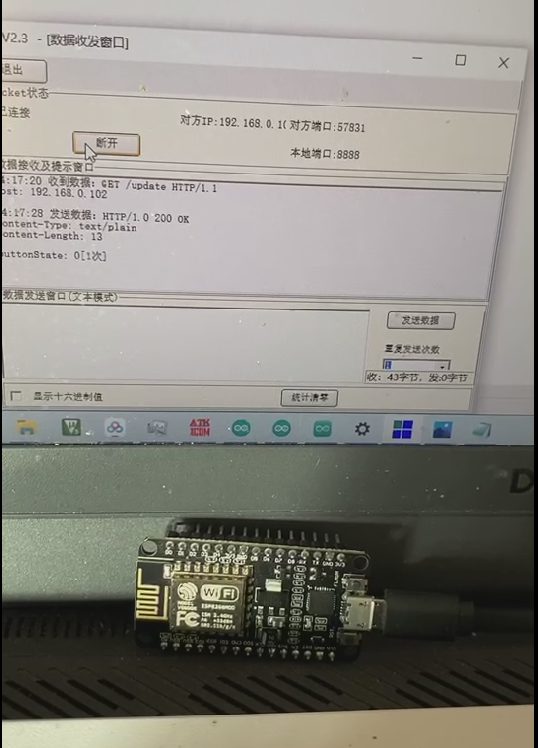

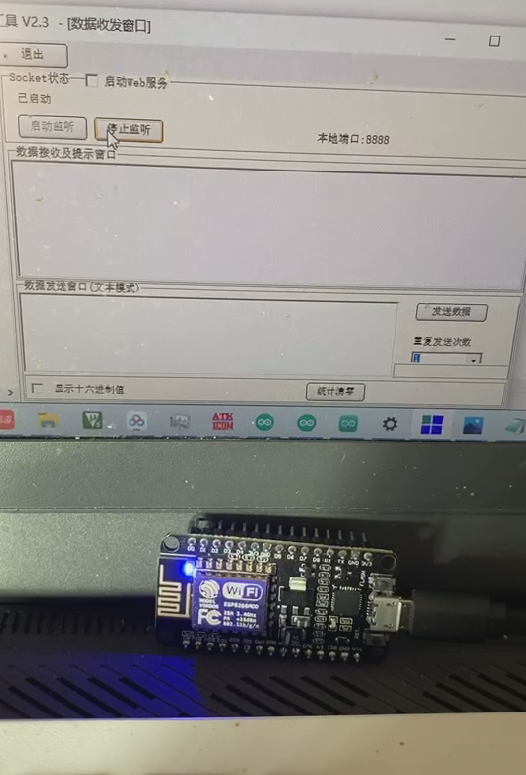

发送后点击关闭连接，这样才是一个完整的 http 请求。之后 esp8266 的 LED 灯即会点亮。

我们在代码中的逻辑是：如果服务器不端口连接，就会一直接受信息。这符合 HTTP 的协议。

    // 获取服务器响应信息中的按钮状态信息
    while (client.connected() || client.available()){
      if(client.find("buttonState:")){
        buttonState = client.parseInt();
        Serial.print("buttonState: " );
        Serial.println(buttonState);
      }

二、esp8266 解析JSON

2.1 JSON 概述

JSON数据以“名”“值”对呈现。数据“名”“值”由冒号分隔。JSON数据的书写格式是：

"info": {
    "name" : "taichi-maker",
    "website" : "www.taichi-maker.com"
}

当然也可以有 JSON 数组

"info": [
    {
        "name" : "taichi-maker",
        "website" : "www.taichi-maker.com"
    },
    {
        "year": 2020,
        "month": 12,
        "day": 30
    }
]

2.2 单一对象JSON解析

#include <ArduinoJson.h>

void setup() {
  Serial.begin(9600);
  Serial.println("");

  // 重点2：即将解析的json文件
  String json = "{\"name\":\"taichi-maker\",\"number\":1}";

  // 重点1：DynamicJsonDocument对象
  const size_t capacity = json.length()*2;
  DynamicJsonDocument doc(capacity);

  // 重点3：反序列化数据
  deserializeJson(doc, json);

  // 重点4：获取解析后的数据信息
  String nameStr = doc["name"].as<String>();
  int numberInt = doc["number"].as<int>();

  // 通过串口监视器输出解析后的数据信息
  Serial.print("nameStr = ");Serial.println(nameStr);
  Serial.print("numberInt = ");Serial.println(numberInt);
}

void loop() {}

关于 JsonDocument 缓冲区大小下边的连接有更详细的讲解。How to determine the capacity of the JsonDocument? | ArduinoJson 6

不过我在参考其他例子中，发现有很多人直接把字符串长度 *2

  // 重点1：DynamicJsonDocument对象
  const size_t capacity = json.length()*2;
  DynamicJsonDocument doc(capacity);

这样也许会造成一些内存浪费，但他是极其方便的。我推荐使用这种办法。

2.3 解析网络 JSON 心知天气

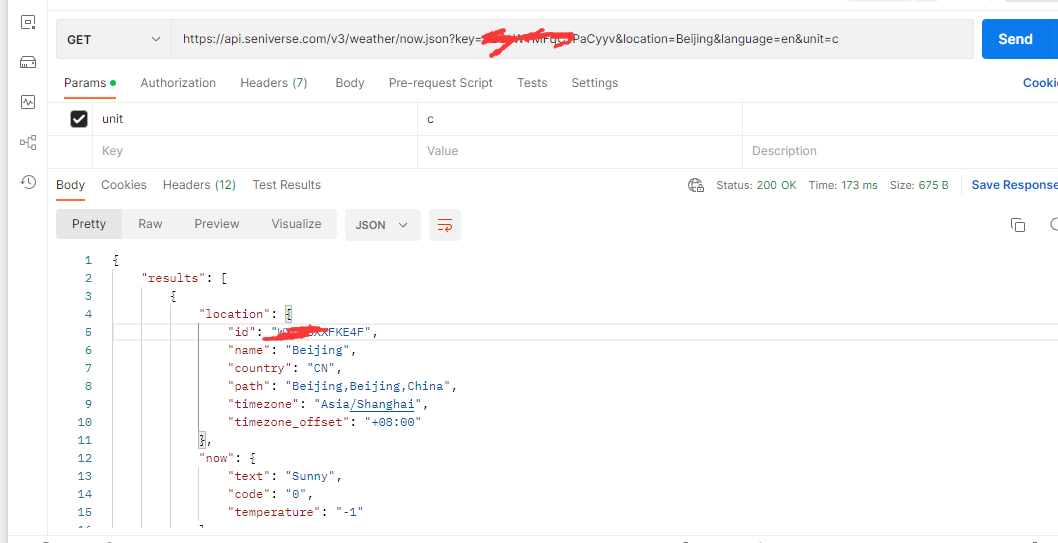

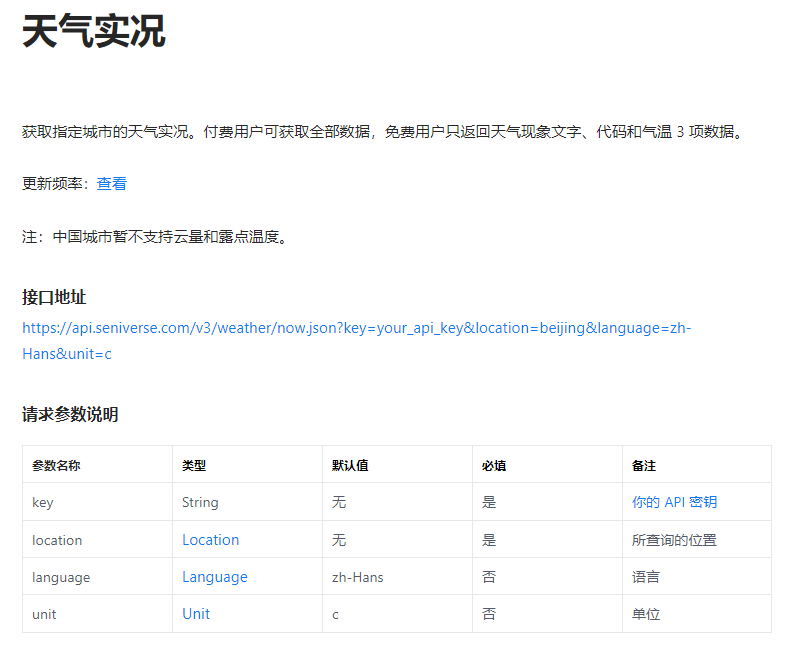

在心知天气中，我们看到获得天气的接口是这样的，先用 postman 来试试~

可见成功返回了 json 对象

{
    "results": [
        {
            "location": {
                "id": "WX4FBX****KE4F",
                "name": "Beijing",
                "country": "CN",
                "path": "Beijing,Beijing,China",
                "timezone": "Asia/Shanghai",
                "timezone_offset": "+08:00"
            },
            "now": {
                "text": "Sunny",
                "code": "0",
                "temperature": "-1"
            },
            "last_update": "2023-01-22T09:48:23+08:00"
        }
    ]
}

示例代码：

#include <ESP8266WiFi.h>
#include <ArduinoJson.h>
const char* host = "api.seniverse.com";  // 网络服务器IP
const int httpPort = 80;                 // http端口80

const char* ssid = "home";
const char* password = "123456";

// 心知天气HTTP请求所需信息
String reqUserKey = "SG0vWTMFqCxPaCyyv";  // 私钥
String reqLocation = "Beijing";           // 城市
String reqUnit = "c";                     // 摄氏/华氏

void setup() {
  Serial.begin(9600);
  Serial.println("");

  pinMode(LED_BUILTIN, OUTPUT);
  digitalWrite(LED_BUILTIN, HIGH);

  //设置ESP8266工作模式为无线终端模式
  WiFi.mode(WIFI_STA);

  //开始连接wifi
  WiFi.begin(ssid, password);

  int i = 0;
  while (WiFi.status() != WL_CONNECTED) {  // 尝试进行wifi连接。
    delay(1000);
    Serial.print(i++);
    Serial.print(' ');
  }
}

void loop() {
  wifiClientRequest();
  delay(3000);
}

void wifiClientRequest() {
  WiFiClient client;  // 建立WiFiClient对象

  // 建立心知天气API当前天气请求资源地址
  String reqRes = "/v3/weather/now.json?key=" + reqUserKey + +"&location=" + reqLocation + "&language=en&unit=" + reqUnit;

  String httpRequest = String("GET ") + reqRes + " HTTP/1.1\r\n" + "Host: " + host + "\r\n" + "Connection: close\r\n\r\n";
  Serial.println("");
  Serial.print("Connecting to ");
  Serial.print(host);

  // 尝试连接服务器
  if (client.connect(host, 80)) {
    Serial.println(" Success!");

    // 向服务器发送http请求信息
    client.print(httpRequest);
    Serial.println("Sending request: ");

    // 获取并显示服务器响应状态行
        // 获取并显示服务器响应状态行
    String status_response = client.readStringUntil('\n');
    Serial.print("status_response: ");
    Serial.println(status_response);

    // 使用find跳过HTTP响应头
    if (client.find("\r\n\r\n")) {
      Serial.println("Found Header End. Start Parsing.");
    }

  //获得 json 正文
  String str = client.readString();
  Serial.println(str);
  DynamicJsonDocument doc(str.length()*2);
  deserializeJson(doc, a);

  JsonObject results_0 = doc["results"][0];

  JsonObject results_0_now = results_0["now"];
  const char* results_0_now_text = results_0_now["text"]; // "Sunny"
  const char* results_0_now_code = results_0_now["code"]; // "0"
  const char* results_0_now_temperature = results_0_now["temperature"]; // "32"

  const char* results_0_last_update = results_0["last_update"]; // "2020-06-02T14:40:00+08:00"

  // 通过串口监视器显示以上信息
  String results_0_now_text_str = results_0_now["text"].as<String>();
  int results_0_now_code_int = results_0_now["code"].as<int>();
  int results_0_now_temperature_int = results_0_now["temperature"].as<int>();

  String results_0_last_update_str = results_0["last_update"].as<String>();

  Serial.println(F("======Weahter Now======="));
  Serial.print(F("Weather Now: "));
  Serial.print(results_0_now_text_str);
  Serial.print(F(" "));
  Serial.println(results_0_now_code_int);
  Serial.print(F("Temperature: "));
  Serial.println(results_0_now_temperature_int);
  Serial.print(F("Last Update: "));
  Serial.println(results_0_last_update_str);
  Serial.println(F("========================"));
  }
}

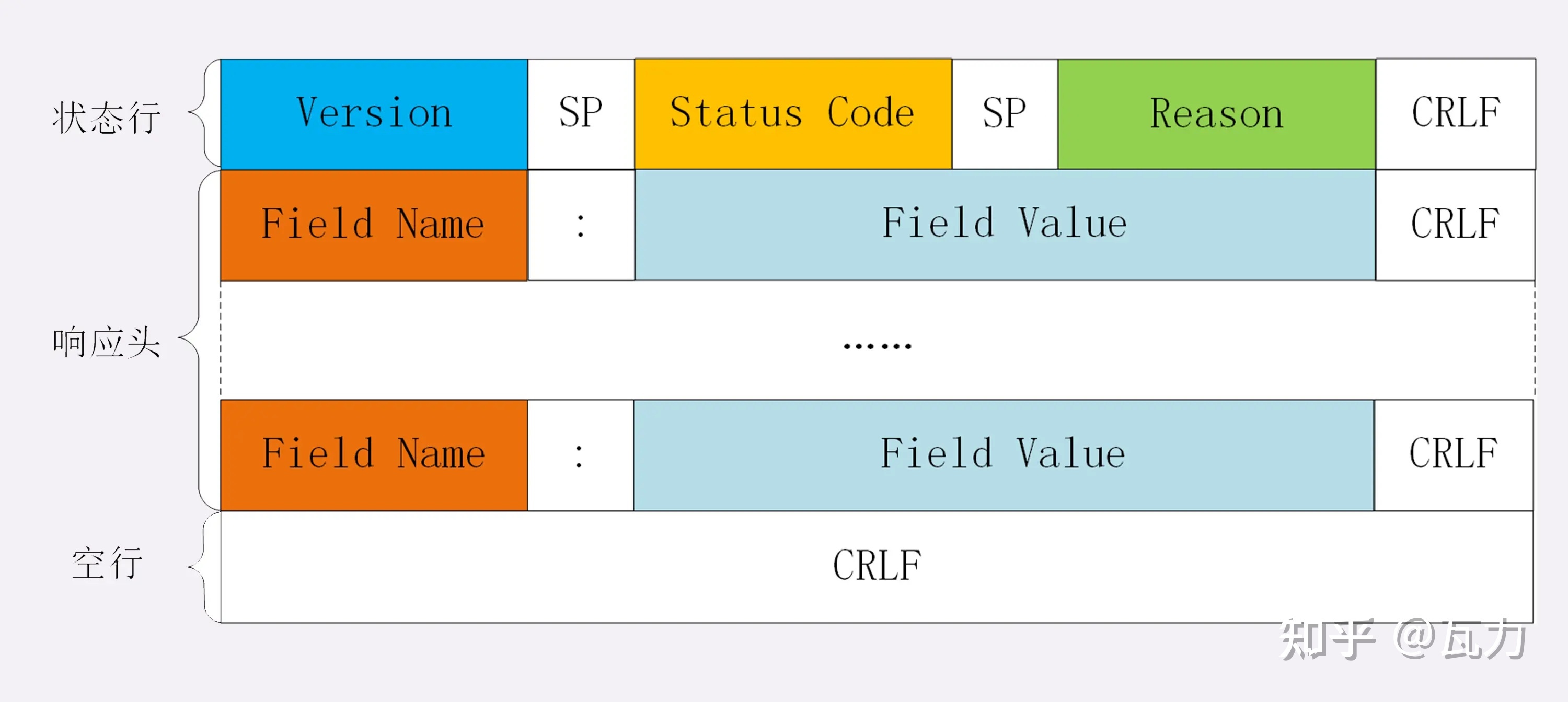

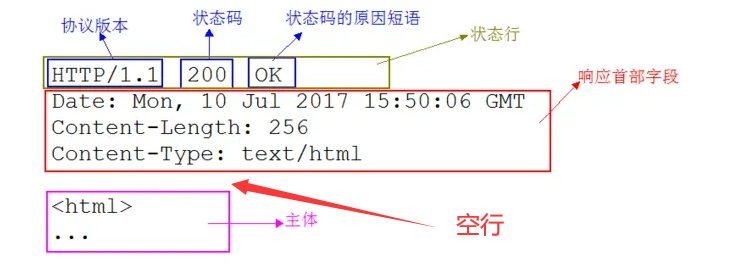

其中返回来的值会有响应头和响应体两部分，按照http标准，他们会空一行。

范例如下：

所以在代码中我们用 \r\n\r\n 跳过这个响应头。之后获得的都是响应体 JSON 了。

     // 使用find跳过HTTP响应头
    if (client.find("\r\n\r\n")) {
      Serial.println("Found Header End. Start Parsing.");
    }

在这里先使用 string 对象保存余下的 JSON，之后打印。

我们按照之前的说明，将 JSON 长度 *2 作为解析堆栈长度。

  //获得 json 正文
  String str = client.readString();
  Serial.println(str);
  DynamicJsonDocument doc(str.length()*2);
  deserializeJson(doc, a);

重点就是这些，解析部分没什么好说的，仔细看看把代码跑跑就行。

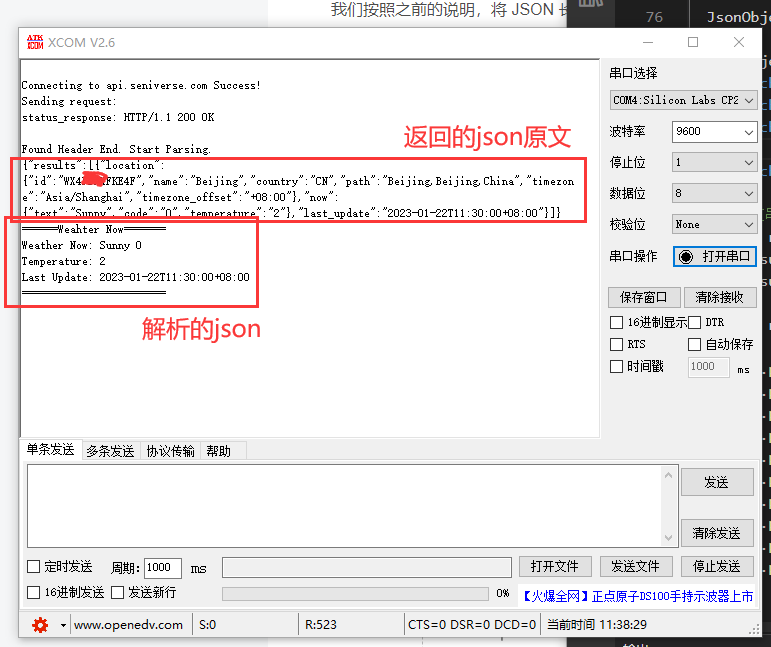

运行结果：
