端电压，相电压，线电压别还傻傻分不清楚

大家好，我是张飞实战电子的赵云老师，今天给大家讲解端电压、相电压、线电压的区别。

一、前言

在教学过程中，发现有一些学员对端电压、相电压、线电压的概念比较模糊，所以这篇文章打算详细的介绍一下这三个概念，并用实际波形来给大家展示不同控制方式下的端电压、相电压、线电压的波形实际都是什么样的，以达到让大家对这几个概念不再模糊的目的。

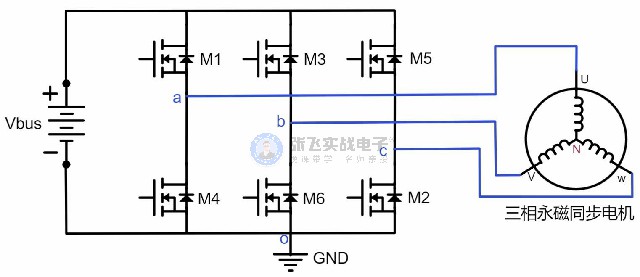

下图一给出三相逆变桥跟三相永磁同步电机 (解释方波控制波形时也等效为直流无刷电机) 连接示意图，后面给出的概念，均参照该图中的标号定义。

图一：三相逆变桥与三相永磁同步电机连接示意图

二、端电压、相电压、线电压概念介绍

网络上，有很多资料对端电压跟相电压的概念描述很是模糊，甚至把端电压跟相电压的概念有时候都混为一谈，下面先给出三个电压的概念介绍，并以图片的形式表示出来，帮助大家加深印象。

2.1 端电压

端电压：在三相逆变桥与三相永磁同步电机连接示意图中，三相线 (U,V,W) 相对于参考点 o 所测量得到的电压称为端电压。

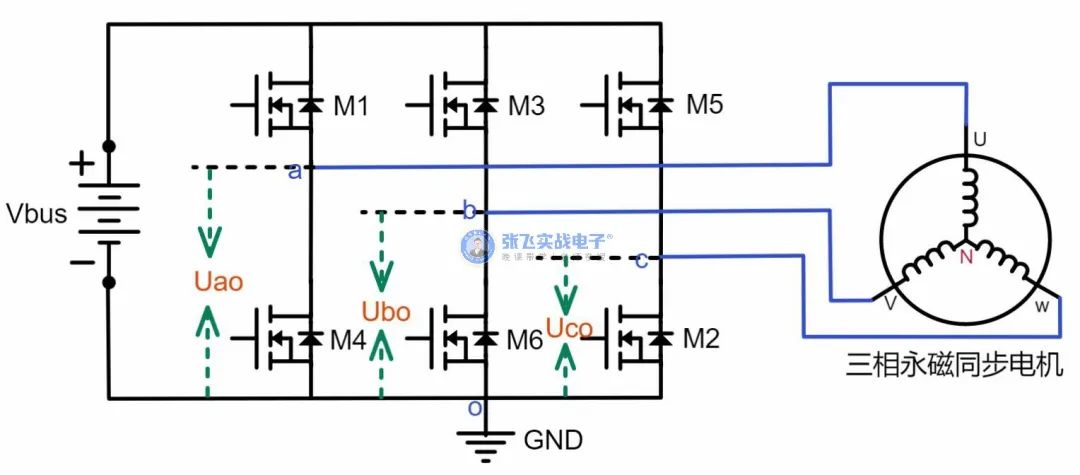

下图二中，Uao，Ubo，Uco 就表示三相端电压。

图二：三相端电压测量示意图

2.2 相电压

相电压：在三相逆变桥与三相永磁同步电机连接示意图中，三相线 (U,V,W) 相对于电机星型连接点N所测量得到的电压称为相电压。

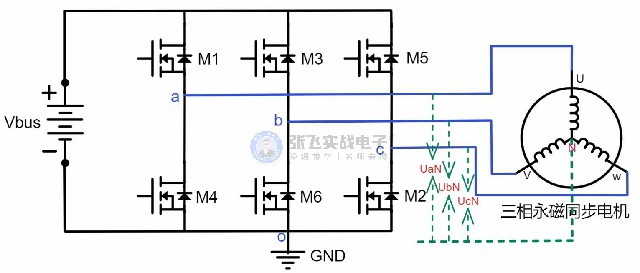

下图三中，UaN，UbN，UcN 就表示三相相电压。

图三：三相相电压测量示意图

2.4 等效相电压

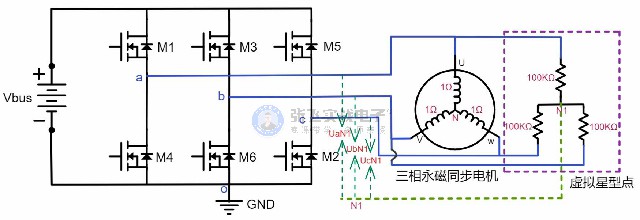

但一般电机的星型连接点 N 都不会引出来，所以一般来说是无法直接测量得到相电压。如果想看相电压波形，可用远远大于电机相电阻的电阻模拟出星型连接点，测量三相线 U，V，W 相对于模拟星型连接点 N1 的电压，也可等效反映相电压。所以下图四为虚拟星型点测量等效相电压的示意图。

下图四中，UaN1，UbN1，UcN1就表示三相等效相电压。

图四：三相等效相电压测量示意图

2.5 线电压

线电压：在三相逆变桥与三相永磁同步电机连接示意图中，三相线 (U,V,W) 取任意两根相线所测量得到的电压称为线电压。

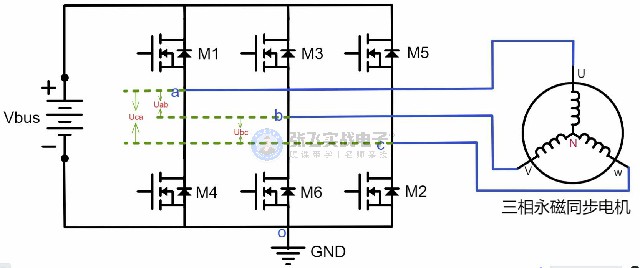

下图五中，Uab，Ubc，Uca 就表示其中三路线电压。

图五：三相等效线电压测量示意图

二、不同控制方式下测量的端电压、线电压、相电压波形

2.1 方波控制时，测量的端电压波形、线电压波形、相电压波形

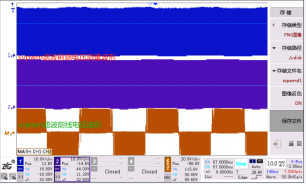

图六：方波控制端电压及线电压波形测量图

从波形上看，滤波前，因为开关管是PWM控制的，所以端电压波形、相电压跟线电压波形中含有开关斩波，滤波后，可以看到端电压是梯形波，而滤波后的线电压也是梯形波。

因为测量电路没有加滤波电路，所以这里仅展示滤波前相电压波形。

2.2 SPWM控制时，测量的端电压波形、线电压波形

图七：SPWM控制端电压波形测量图

图八：SPWM控制线电压波形测量图

SPWM控制中，从测量波形上看，端电压及线电压也含有开关斩波，通过展开波形观察，端电压波形中是脉冲宽度逐渐变化的脉冲波，而滤波后的端电压跟线电压均是正弦波，又因为相电压跟线电压只是有幅值上的差异，所以也可以得出SPWM控制的相电压也是正弦波。

因此，SPWM控制中，端电压、相电压、线电压均是正弦波，但是观察到这些波形需要对原始测量波形进行低通滤波。

2.3 SVPWM控制时，测量的端电压波形、线电压波形

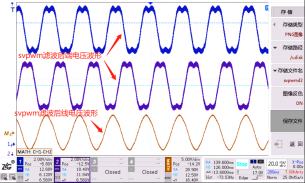

图九：svpwm控制端电压及线电压波形测量图

SVPWM 控制中，从测量波形上看，端电压及线电压也含有开关斩波，而滤波后的端电压是马鞍波，线电压是正弦波，又因为相电压跟线电压只是有幅值上的差异，所以也可以得出 SVPWM 控制的相电压也是正弦波。

因此，SVPWM 控制中，端电压是马鞍波、相电压、线电压均是正弦波，但是观察到这些波形需要对原始测量波形进行低通滤波。

当然，这些波形的关系，也可以通过相关的数学推导得出，有志者可以自行推导，也可以关注张飞实战电子 FOC 电机驱动线上班，课程中会有详细讲解。

四、总结

本篇文章，通过对端电压、相电压、线电压三个概念的介绍，力求让大家对这三个概念别再混淆不清。而且也有很多工程师对不同控制方式下的端电压、相电压、线电压波形不是很清楚，本文也通过实际的波形测试，为大家展示了三者各自对应的波形示意图。

希望各位读者阅读完这篇文章后，以后再碰到类似问题，能够轻松的说出这些波形的测试方式以及对应的波形形状。

本篇文章，就给大家分享这么多内容，关于更多电机驱动原创相关的知识分享，欢迎大家持续关注张飞实战电子！
