【51单片机】汇编程序与周期性任务设计

一、要求

  1. 深入了解汇编指令和常用程序结构,以周期性点亮LED灯的延时函数为例,掌握:
    (1)通过软件多重循环软件计数的定时方法 ;
    (2)通过 循环+ nop 指令的方法;

  2. 掌握汇编语言用查表法完成 求平方数的程序;

  3. 掌握普中单片机实验开发板的开发使用方法,在板子上完成LED周期性点灯的C程序实验。

思考

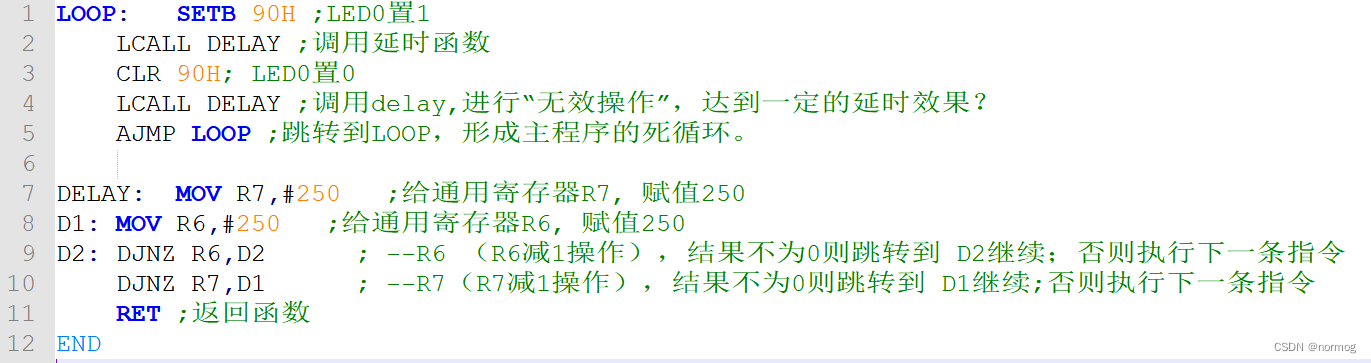

在这里插入图片描述

1)请查阅汇编指令 “MOV R6,#250”和“DJNZ R6,D2”的指令周期数,计算其对应的时钟周期 us值;然后计算 Delay函数的总的循环次数和对应的时钟周期总数us, 说明这个LED灯大约每隔多少毫秒(ms)或秒(s)才变化一次亮灭状态;

2)如果要求你实现准确的LED 每隔1s亮灭的周期性变化,上面程序如何修改?请给出完整代码。请在edsim51中进行实践练习。
参考示例: B站哈工大课程
B站哈工大 单片机原理及应用

二、实现

1、延时函数

(一)单重循环短暂延时

DELAY:	MOV R7,#100    ;寄存器R7赋值100
D1:	DJNZ R7,D1    	   ;--R7,结果不为0跳转到D1继续执行,若为0跳转到下一步
RET				       ;返回函数

计算时间:

MOV运行需要1微秒

DJNZ运行需要100 * 2微秒

共需202微秒

(二)多重循环较长延时

二重循环

DELAY: MOV R7,#250
D1: MOV R6,#250
D2: DJNZ R6,D2 		;250 * 2=500μs
	 DJNZ R7,D1		;250 * 250 * 2μs=0.125S
	 RET

解释:

  1. DELAY: MOV R7,#250 ;执行了一次,没有任何语句跳转给它,单周期。
  2. D1: MOV R6,#250 ;执行了250次,全部是第四句跳过来的,单周期。
  3. D2: DJNZ R6,D2;原地执行了250次,从第二句顺延(第二句执行完,没有其它跳转的话肯定要执行第三句)过来250次,也就是250x250=62500次,双周期*2。
  4. DJNZ R7,D1 ; 从第三句顺延过来250次,双周期*2。

计算时间:
