基于SDCC和Edsim51的代码仿真

实验一

1、要求

安装SDCC和Edsim51，采用汇编语言与C语言两种方式，在Edsim51虚拟开发板上点亮一个Led灯，并思考尝试让Led灯周期性闪烁。

2、实践

（1）点亮一个LED灯

C语言

下载完成SDCC和EdSim51后,我们先按问win+R键打开运行窗口,再输入cmd打开控制台,用cd 命令切换当前工作目录到 E:\根目录下， 用 mkdir 命令创建一个实验目录 led_test, 再切换当前工作目录到 E:\led_test 目录下。 创建或copy 下列C代码文件，在此目录下。

#include<mcs51/8051.h>
void main()
{

while(1){

P1=0b11111110;
}
}

然后采用下列命令编译

sdcc --std-sdcc89 led1.c

注意：上面包含头文件 mcs51 目录下的 8051.h ，里面定义了各个寄存器的宏定义，比如 P1 、 TCON 等，不同公司的芯片其寄存器的地址可能不一样， edSim51 仿真的芯片采用的就是 mcs51 的8051芯 片。

另一个注意的地方是 main 函数是没有返回值的。

第三个注意的地方是程序里为了表示 P1 口的各个位( bit )的值，使用了 0b11111110 这样的二进制字面 量，这是非标准的 sdcc 扩展，为此，需要在编译的时候指定 --std-sdccxx 编译选项，这里 xx 需要按需 要替换为 89 、 99 、 11 、 2x 以适应不同标准，下面是一个参考命令：

sdcc --std-sdcc89 led1.c

如果编译成功的话，可以在当期目录下生成需要 led1.* 的文件，其中包括 ihx 文件： led1.ihx ，然后需要用 sdcc 配套的工具程序 packihx 把ihx文件转换为 hex 文件，操作命令如下：

packihxled1.ihx>led1.hex

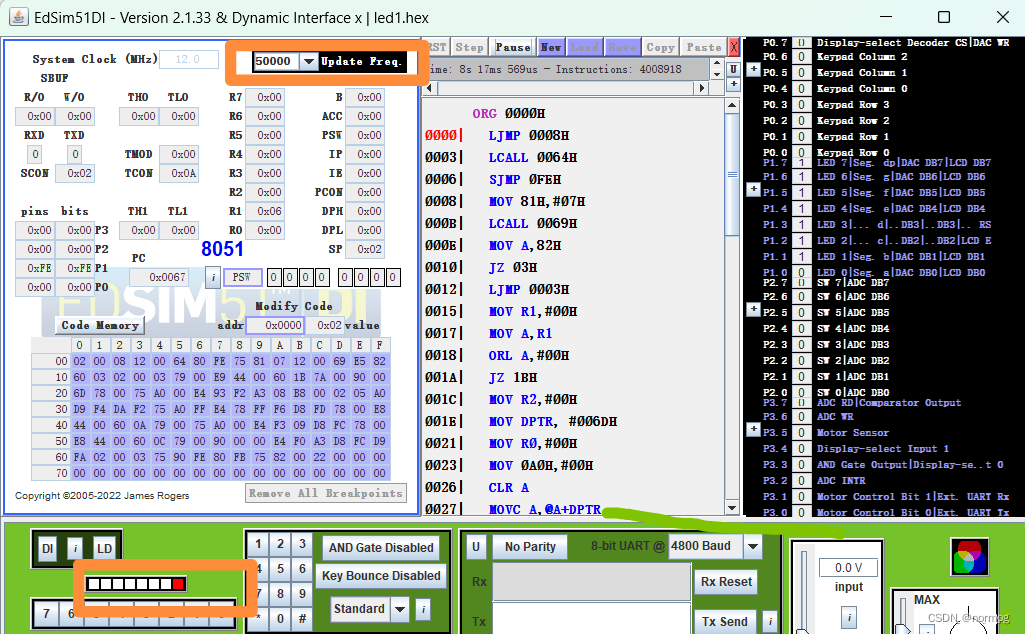

成功的话可以得到led1.hex执行程序，然后我们就可以用edSim51仿真器中的 load 按钮加载 hex 进行仿真 run。

汇编语言

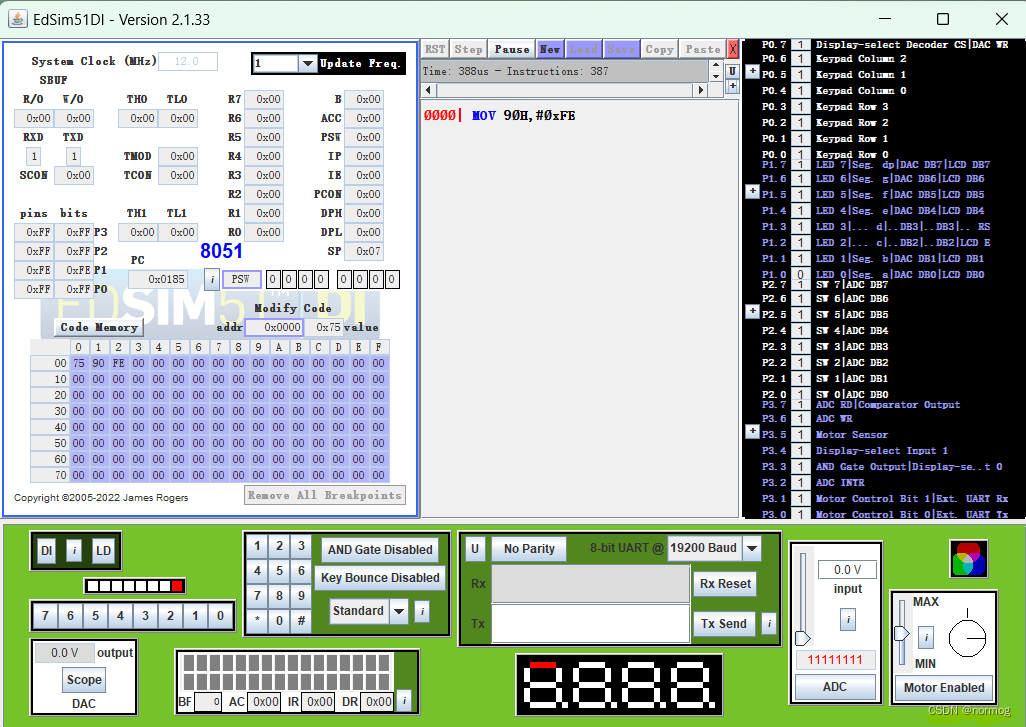

汇编语言比较简单，因为LED0 接在P1.0端口上，8051中P1.0的地址固定为 90H，因此，对这个地址 （指针）对应的寄存器写入立即数 0（低电平），就可以是 LED0电路导通，亮灯。 对应的汇编命令是

MOV 90H, #0xFE
或者
MOV 0x90，#0xFE
或者
MOV 0x90，#254

注：在仿真运行之前，Edsim51的Update Frequency （刷新频率）要加大到10000或更高。

（2）让LED闪烁

C语言

按照上文中点亮一个Led时，使C语言程序借助SDCC 转换为二进制执行程序（.hex）进行仿真运行。

#include<mcs51/8051.h>
void Delay(unsigned int t
