【STM32】HAL库LED点灯

原创 已于 2024-05-24 17:31:21 修改 · 1.2k 阅读 · 28 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #嵌入式硬件 #单片机 #笔记

于 2024-05-24 17:25:53 首次发布

文章目录

一、要求

了解并掌握HAL库函数开发方法。安装 stm32CubeMX，配合Keil，使用HAL库方式完成下列任务：

1、重做上一个LED流水灯作业，用GPIO端口完成2只LED灯的周期闪烁。

2、接上，再用GPIO端某一管脚接2个开关（用杜邦线模拟代替）。采用中断模式编程，当2分开关接高电平时，对应的两个LED灯停止工作（即停止周期性闪烁），接低电平时，恢复工作。

二、HAL库介绍

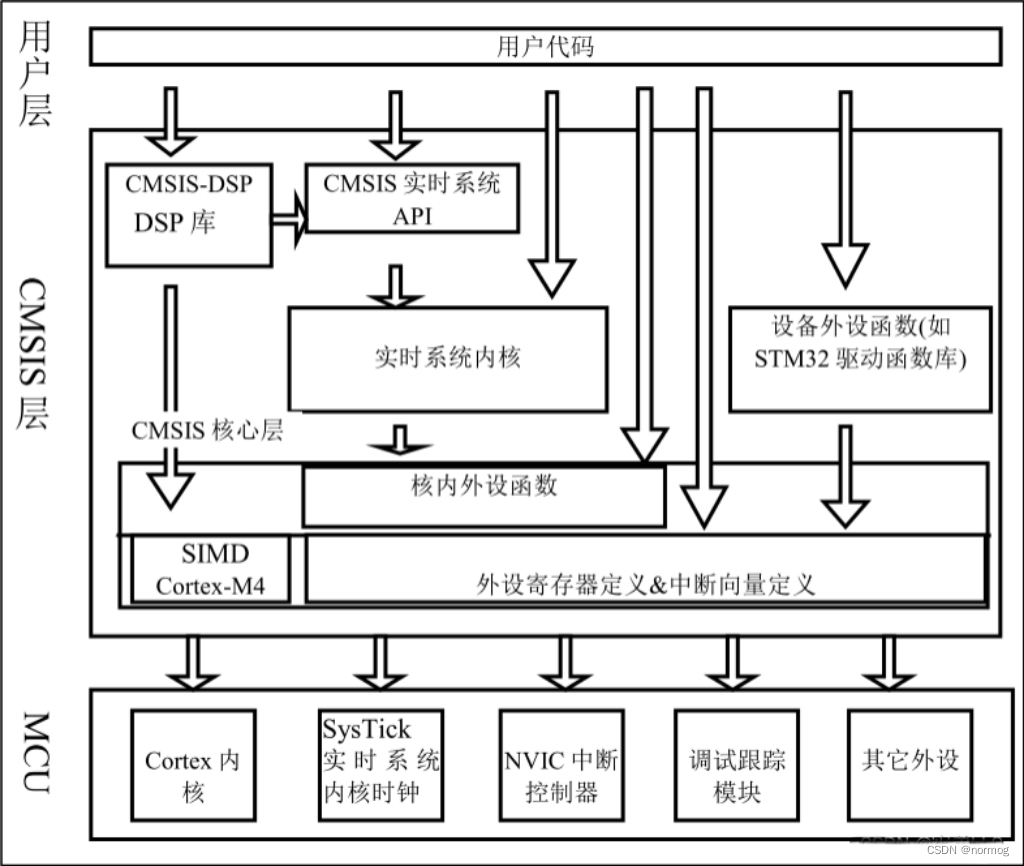

STM32 HAL固件库是Hardware Abstraction Layer的缩写，中文名称是：硬件抽象层。HAL库是ST公司为STM32的MCU最新推出的抽象层嵌入式软件，为更方便的实现跨STM32产品的最大可移植性。HAL库的推出，可以说ST也慢慢的抛弃了原来的标准固件库，这也使得很多老用户不满。但是HAL库推出的同时，也加入了很多第三方的中间件，有RTOS，USB，TCP / IP和图形等等。和标准库对比起来，STM32的HAL库更加的抽象，ST最终的目的是要实现在STM32系列MCU之间无缝移植，甚至在其他MCU也能实现快速移植。在这里插入图片描述

三、实验

（一）环境配置

1.安装 stm32CubeMX
链接: https://www.st.com/en/development-tools/stm32cubemx.html
2.安装JDK
链接: 链接: https://pan.baidu.com/s/1E7V7SCE5LQQ9oDIboqqJkw?pwd=9cmq
提取码: 9cmq

（二）LED周期闪烁

1.要求

重做上一个LED流水灯作业，用GPIO端口完成2只LED灯的周期闪烁。

2.进行实验

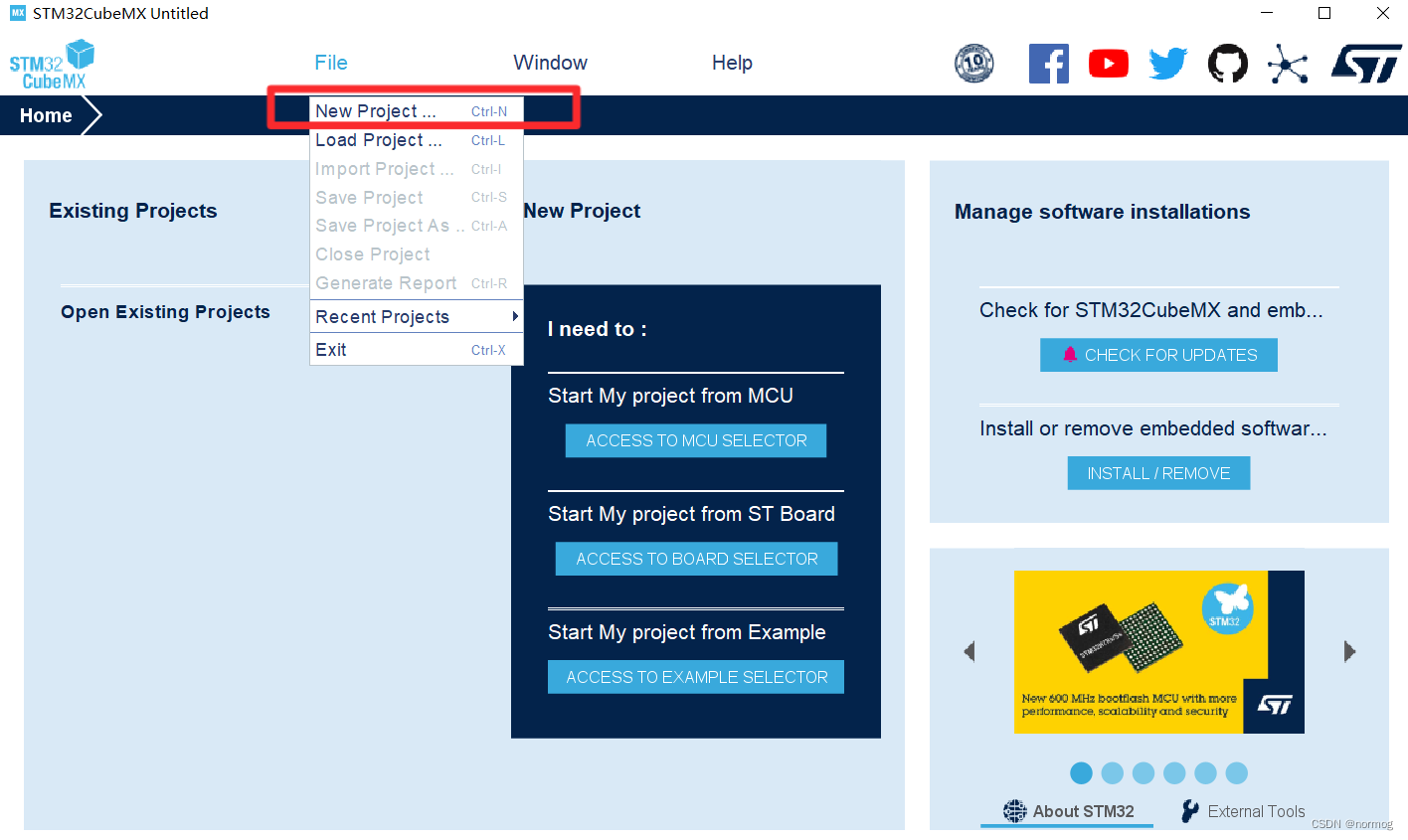

（1）新建项目
在这里插入图片描述

（2）选择芯片
