【STM32】stm32F103的LED亮灭之版本1(寄存器地址版)

一、实验要求

1、了解stm32f103c8t6最小核心板的主要引脚接口；

2、掌握Keil 开发stm32程序的环境搭建和设置；

3、使用GPIO引脚，外接LED灯，编写程序让LED灯周期性亮灭。

二、STM32介绍

1、STM32F103C8T6

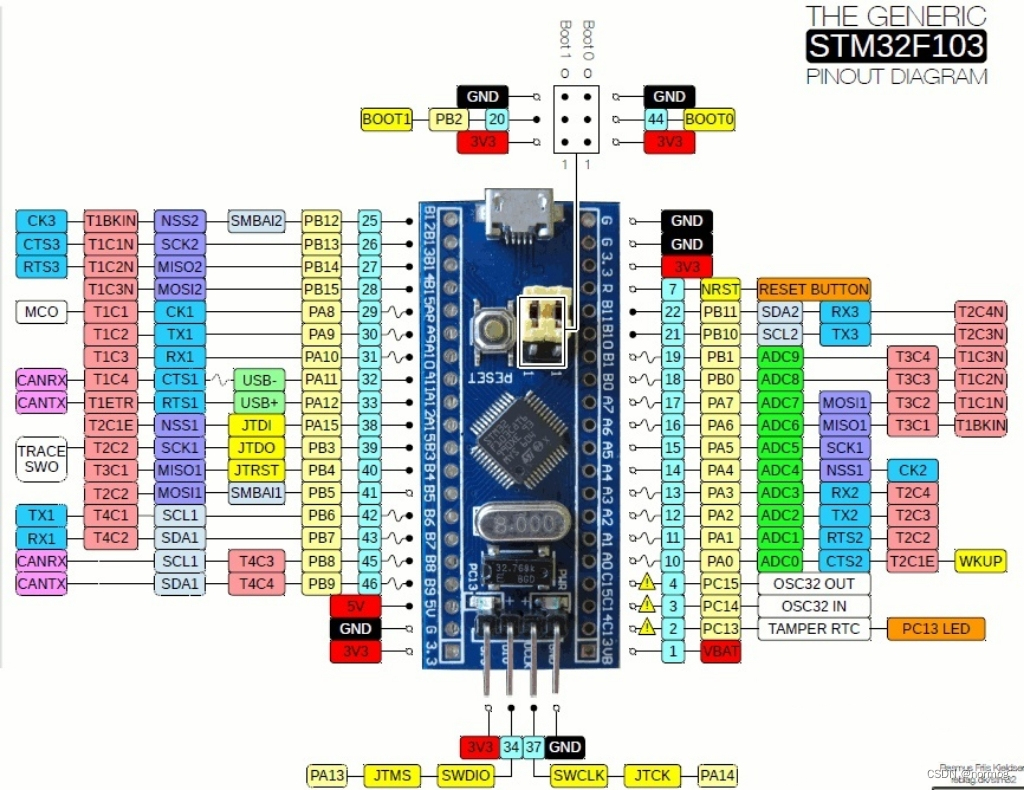

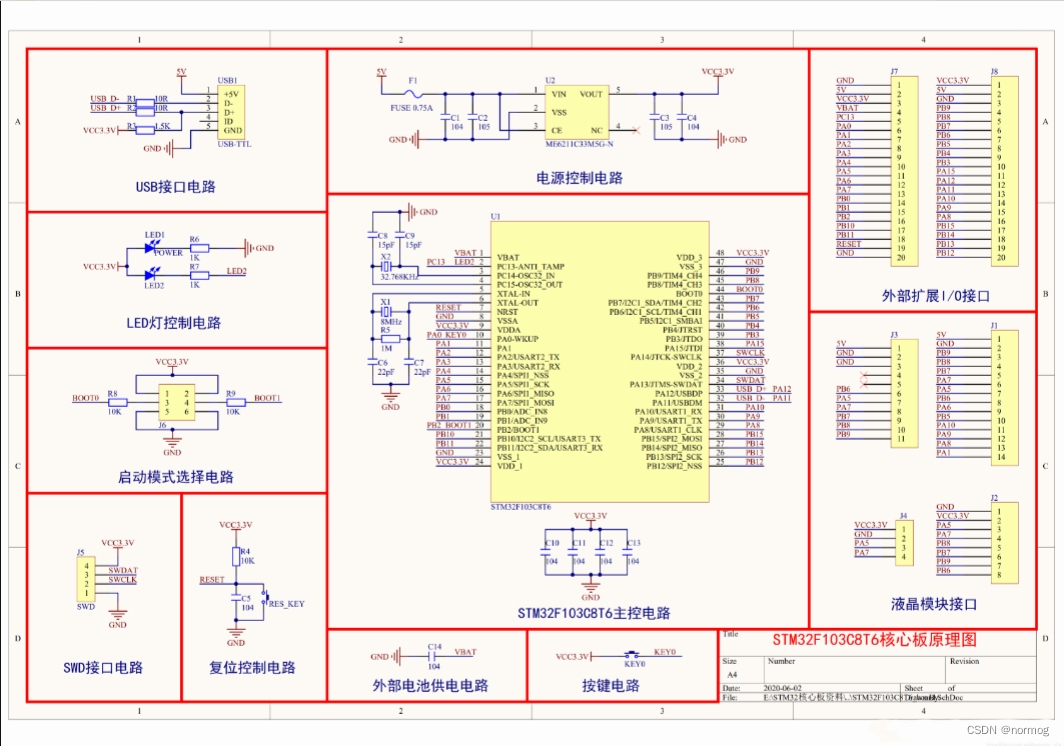

核心板原理图

2、GPIOx端口的各寄存器地址

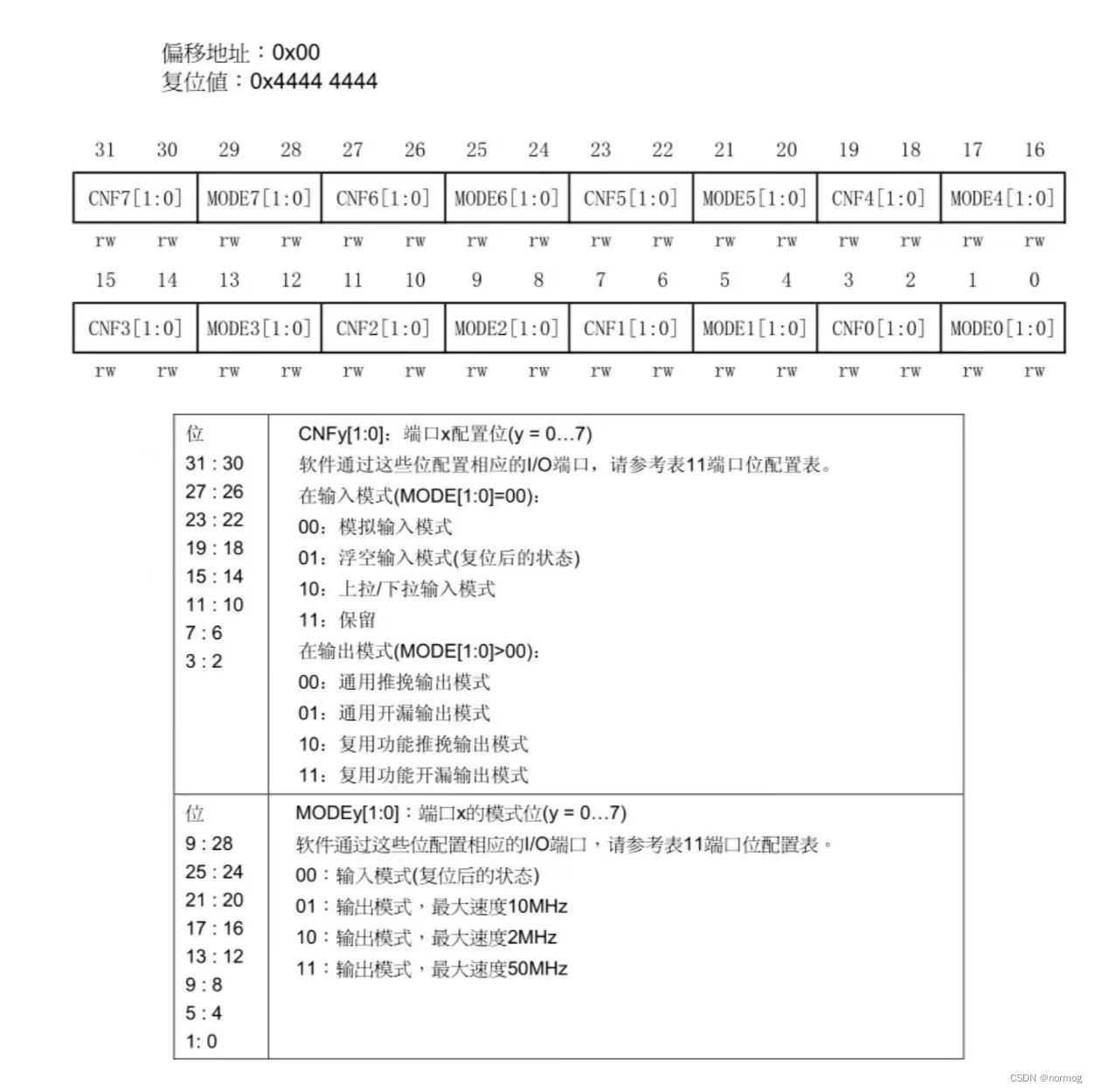

端口配置低寄存器（GPIOx_CRL)(x=A…E)

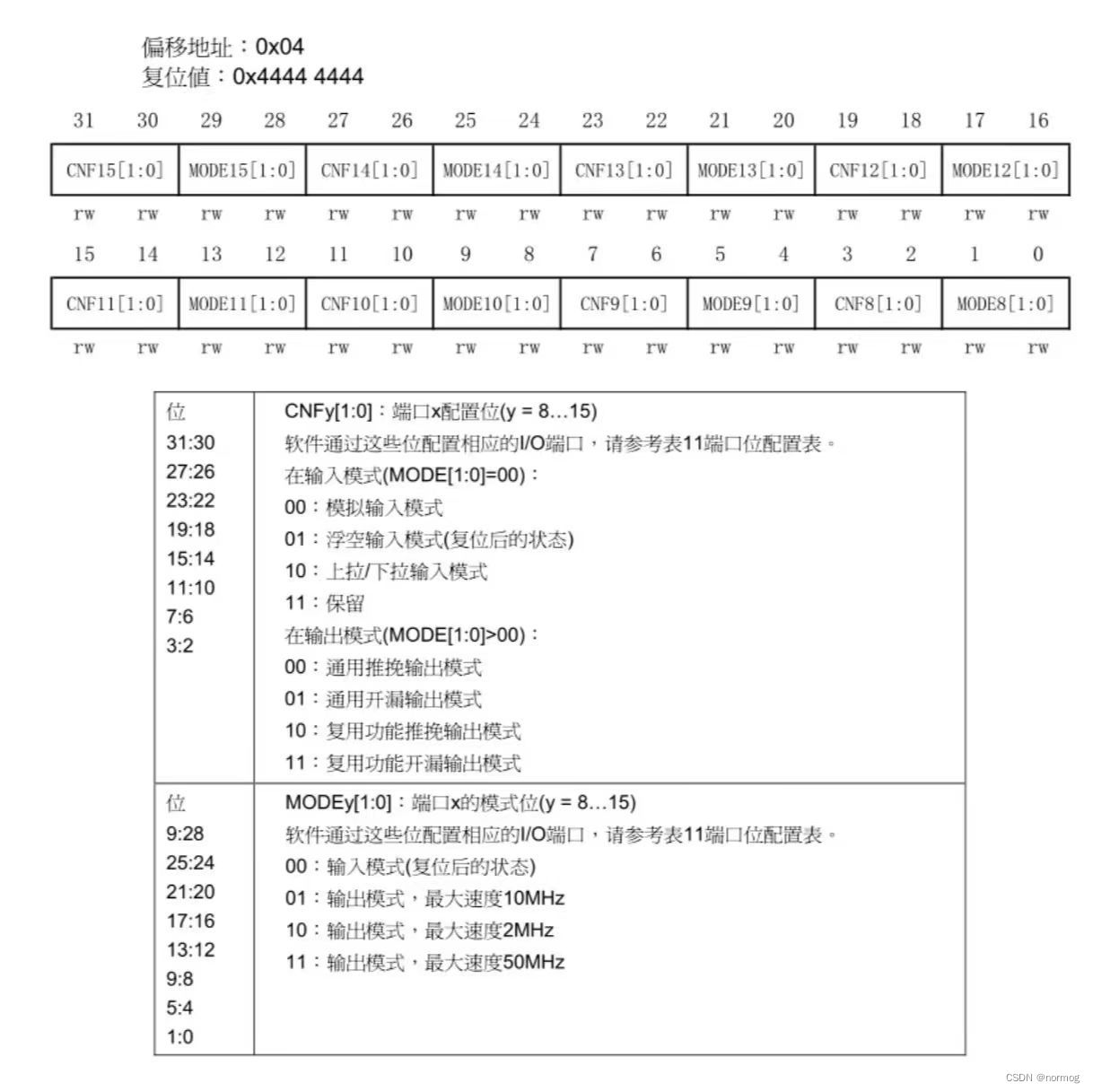

端口配置高寄存器（GPIOx_CRH)(x=A…E)

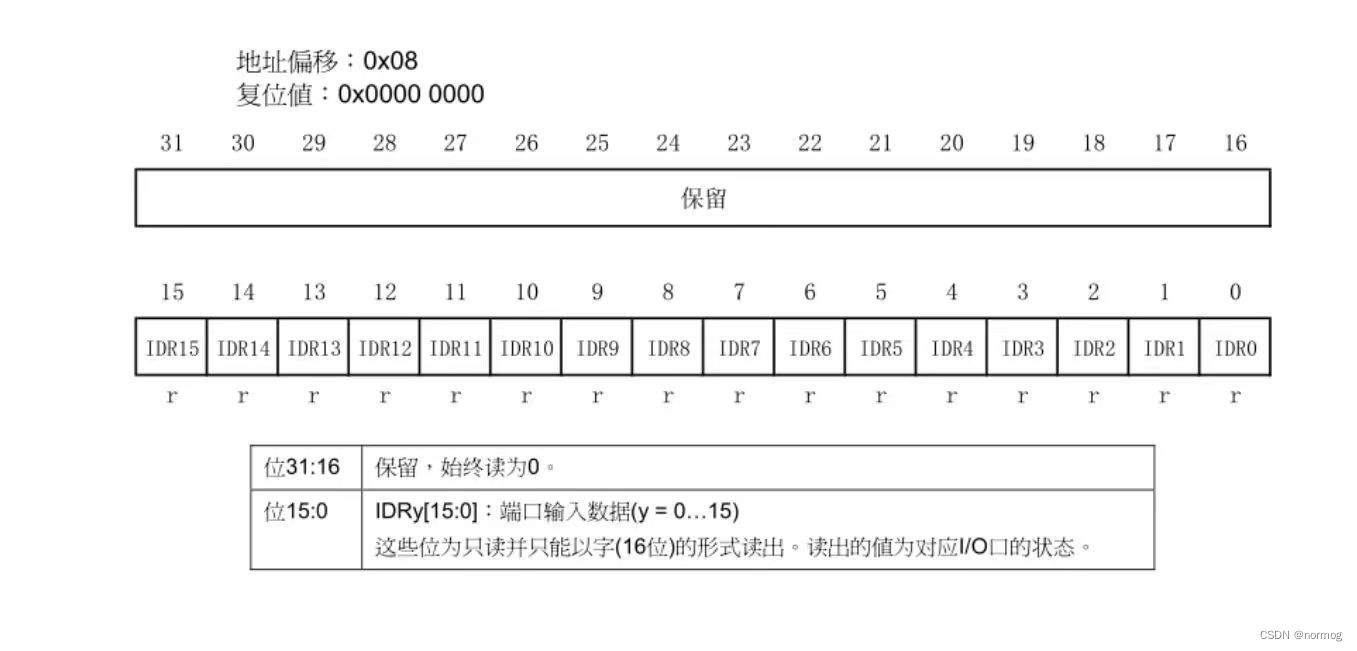

端口输入数据寄存器（GPIOx_IDR)(x=A…E)

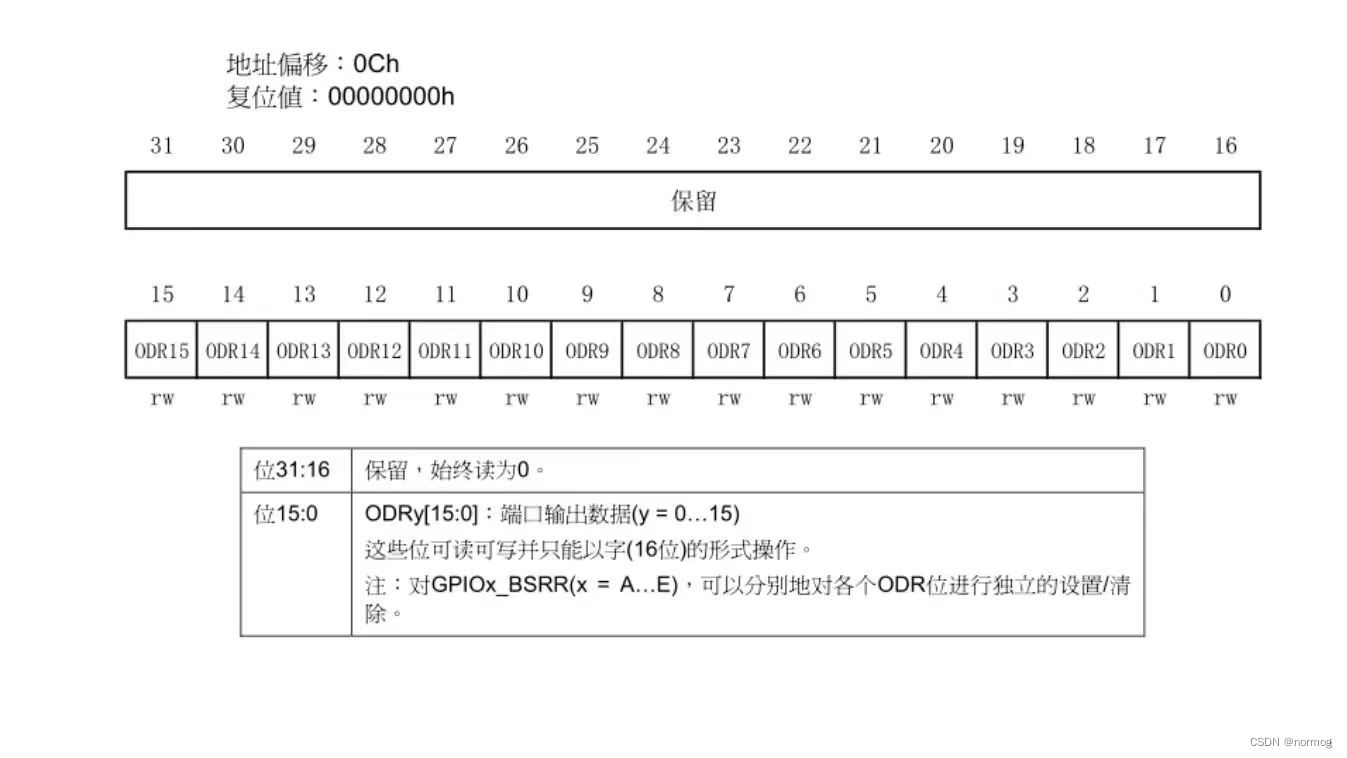

端口输出数据寄存器（GPIOx_ODR)(x=A…E)

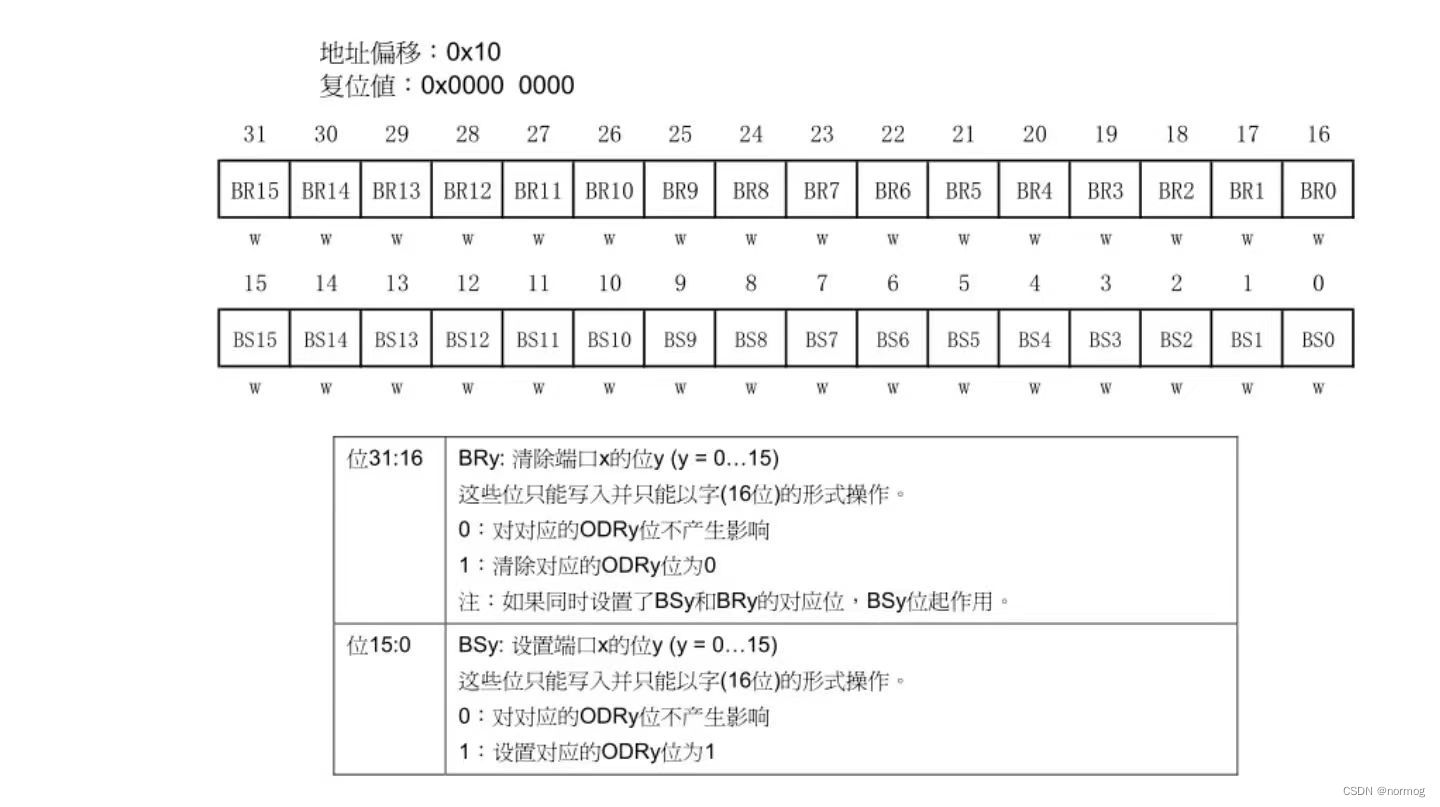

端口位设置/复位寄存器（GPIOx_BSRR)(x=A…E)

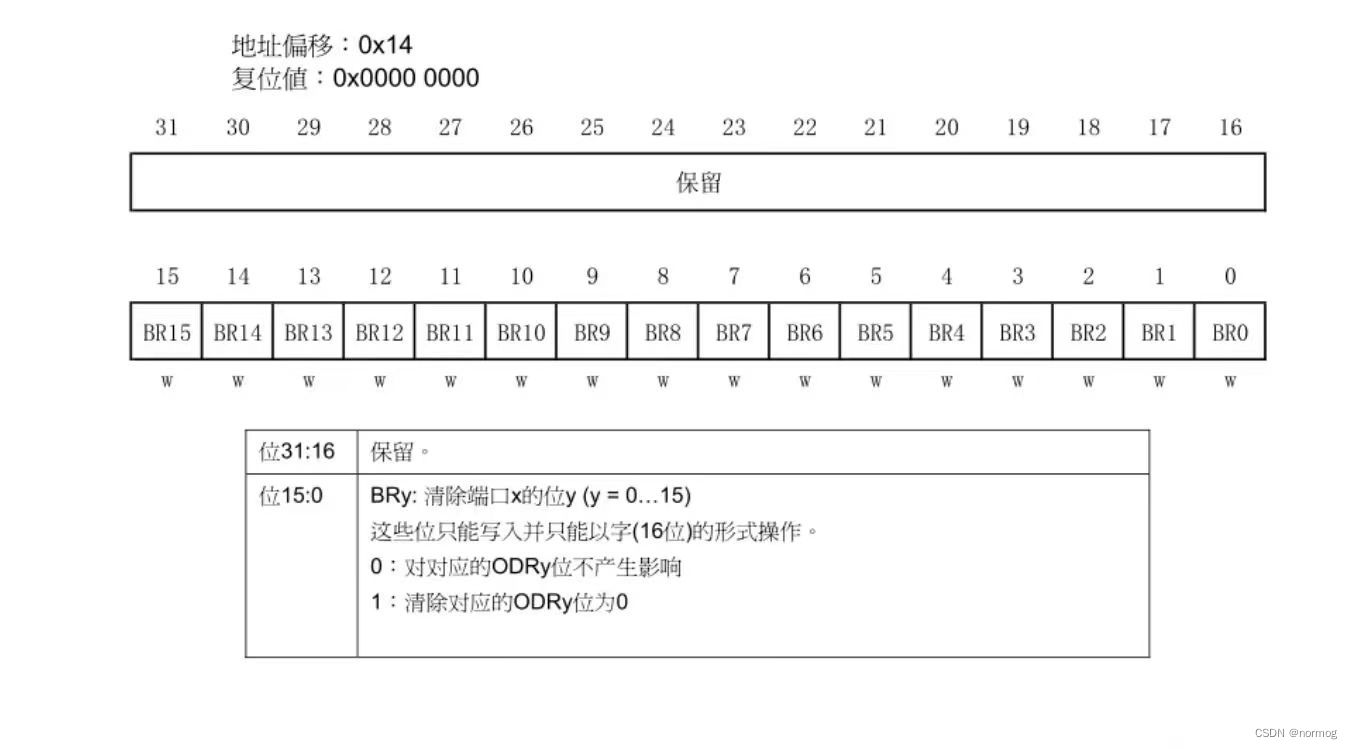

端口位复位寄存器（GPIOx_BRR)(x=A…E)

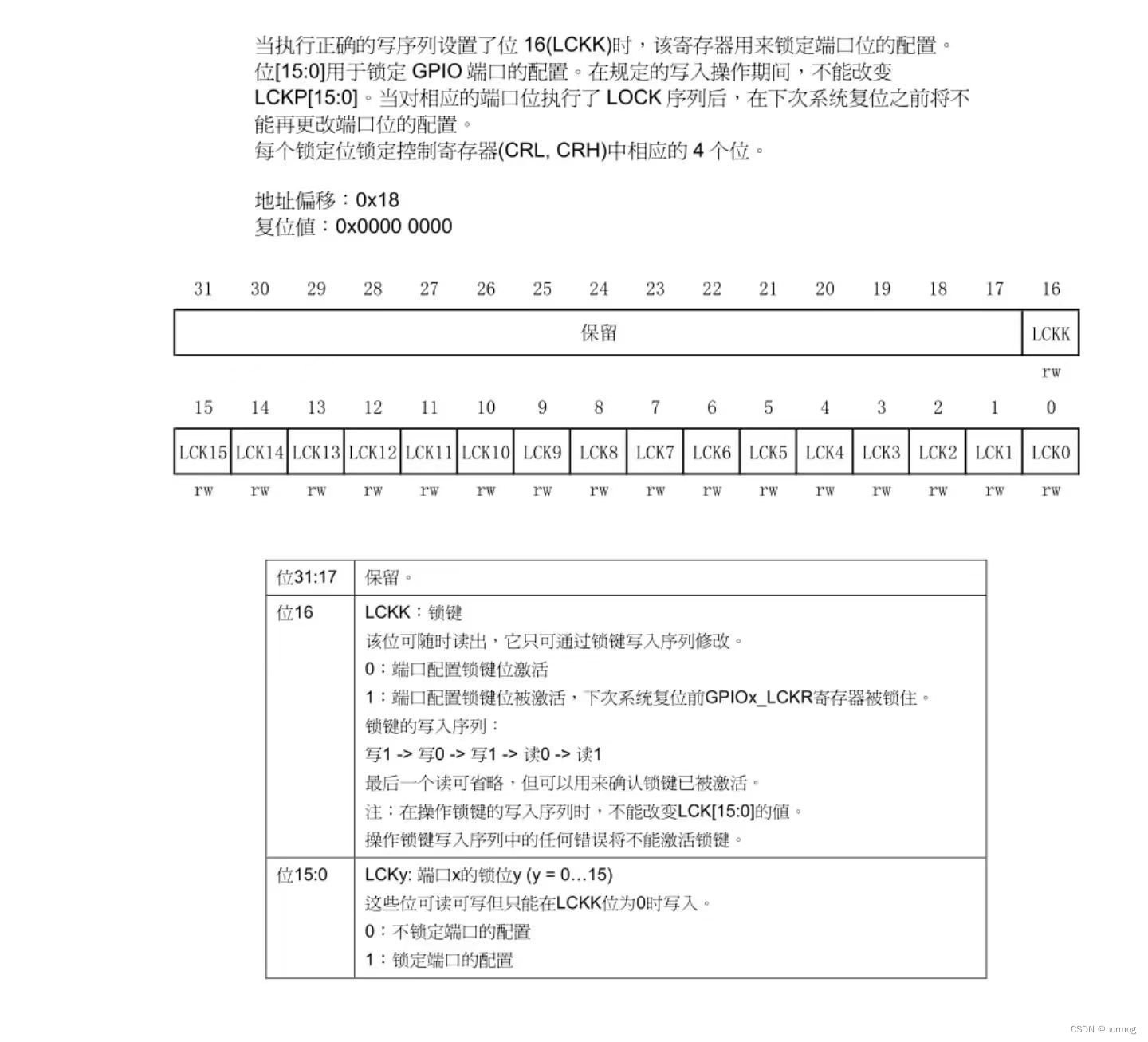

端口配置锁定寄存器（GPIOx_LCKR)(x=A…E)

三、实践

实验代码


#define GPIOB_BASE 0x40010C00
#define GPIOC_BASE 0x40011000
#define GPIOA_BASE 0x40010800

#define RCC_APB2ENR (*(unsigned int *)0x40021018)

#define GPIOB_CRH (*(unsigned int *)0x40010C04)
