基本逻辑门电路分析

一、逻辑门电路是什么

实现基本逻辑运算和常用逻辑运算的单元电路称为门电路。逻辑门电路是组成各种数字电路的基本单元电路。

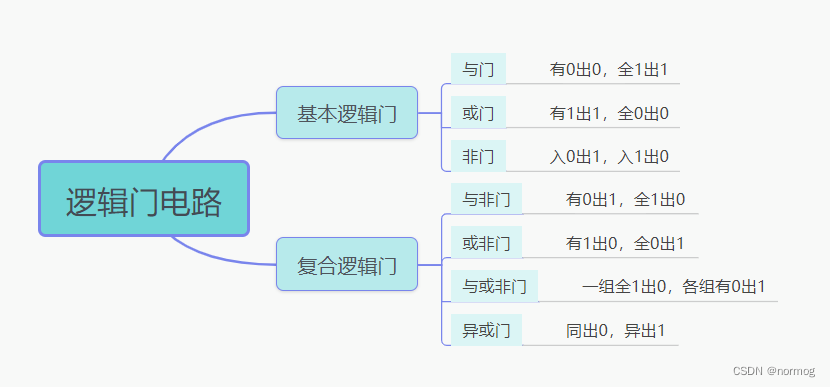

简要分类为：

二、测试门电路逻辑功能

1.设备及操作

选用74LS20四输入端两与非门一个，74LS20芯片14引脚接入+5v，74LS20芯片7引脚接入地0v，按测试电路图1接线，并按表1改变A,B,C,D的状态，观察输出端Y的状态。

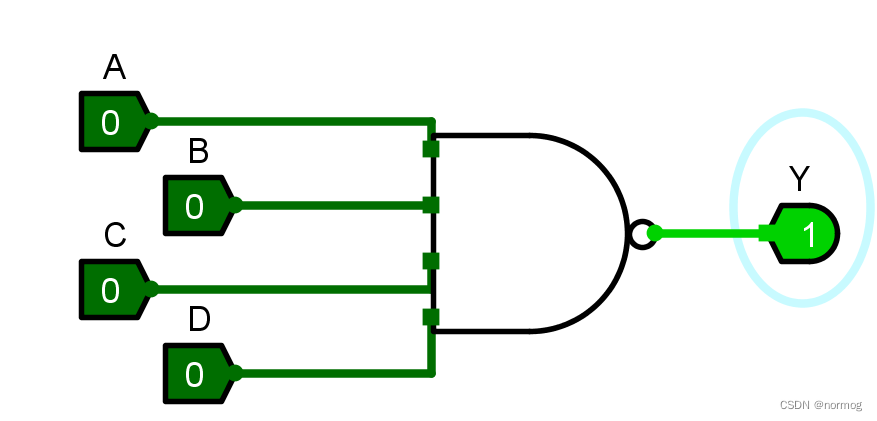

2.仿真测试电路图1：

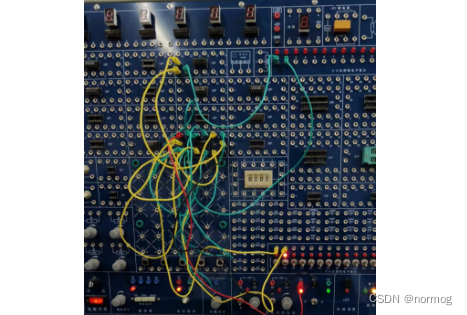

实物图：

3.表1：

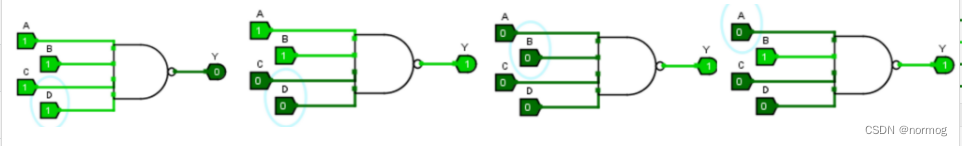

仿真实验结果：

三、测试逻辑电路的逻辑功能

1.设备及操作

选用74LS00二输入端四与非门两个，74LS00芯片14引脚接入+5v，74LS00芯片7引脚接入地0v，按测试电路图2接线，并按表2改变A,B,C,D的状态，观察输出端Y，Z的状态。

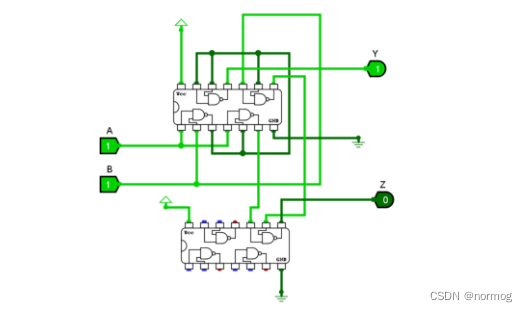

2.仿真测试电路图2：

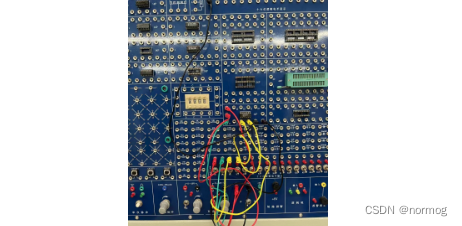

实物图：

3.表2：

输入信号	输入信号	输出信号	输出信号
A	B	Y	Z
0	0	0	0
0	1	0	1
1	0	0	1
1	1	1	0

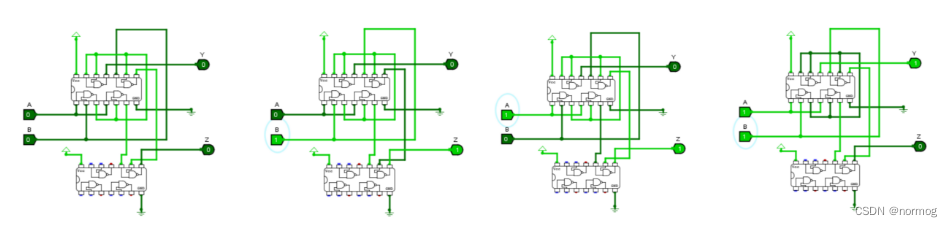

仿真实验结果：
