报文读取器快速使用指导

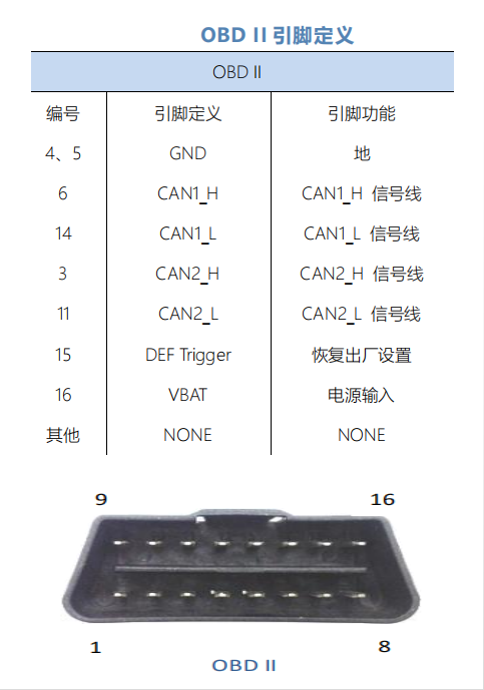

产品接口定义和指示灯状态

图文指导：

报文记录：

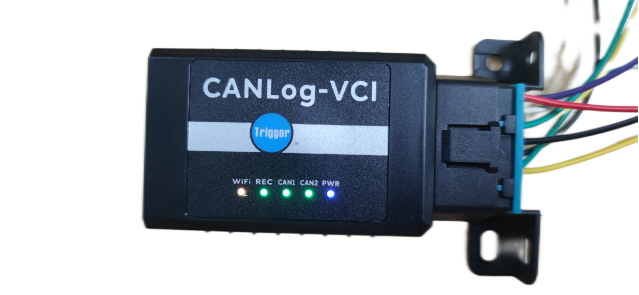

第①步安装记录仪，WiFi灯橙色，POWER灯蓝色，其余绿色

第②步下载安装配置软件LKMaster

点击上方LKMaster下载地址

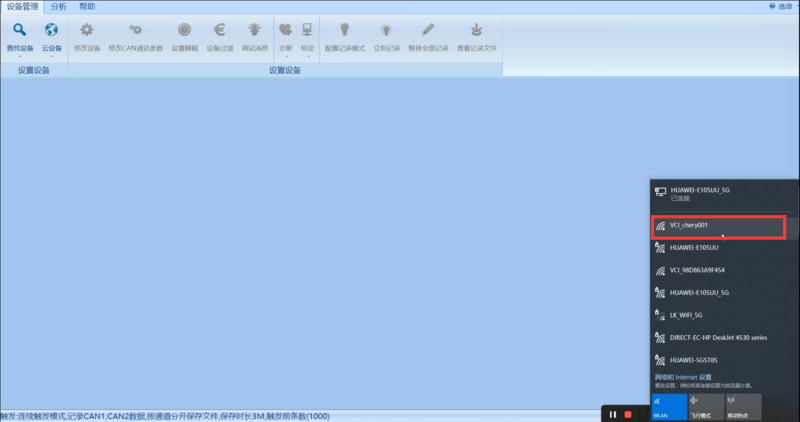

第③步电脑连接VCI_chery开头的WiFi，WiFi名可见产品外壳贴纸

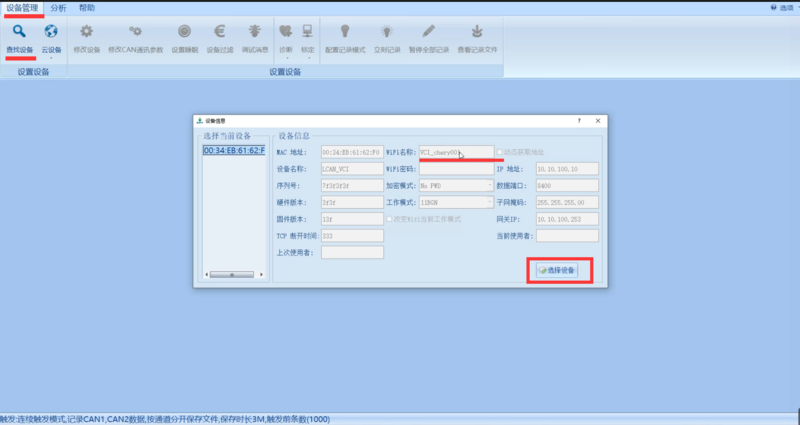

第④步打开LKMaster，点击“设备管理”-“查找设备”-查找WiFi设备，点击“选择设备”，

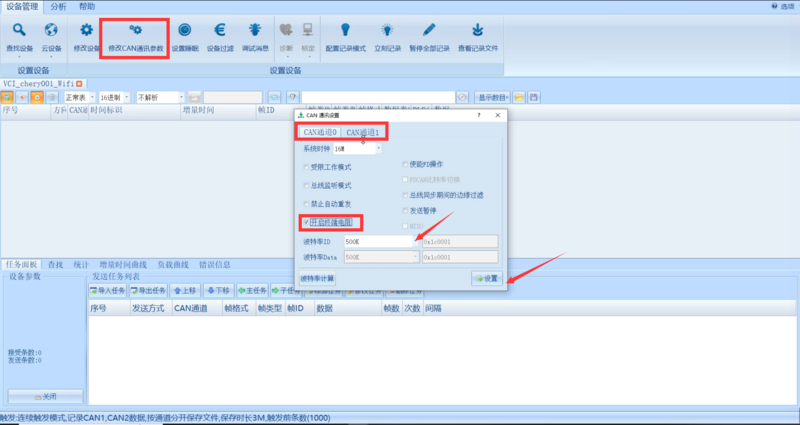

第⑤步点击“修改CAN通讯参数”，选择两条通道所用的CAN波特率；

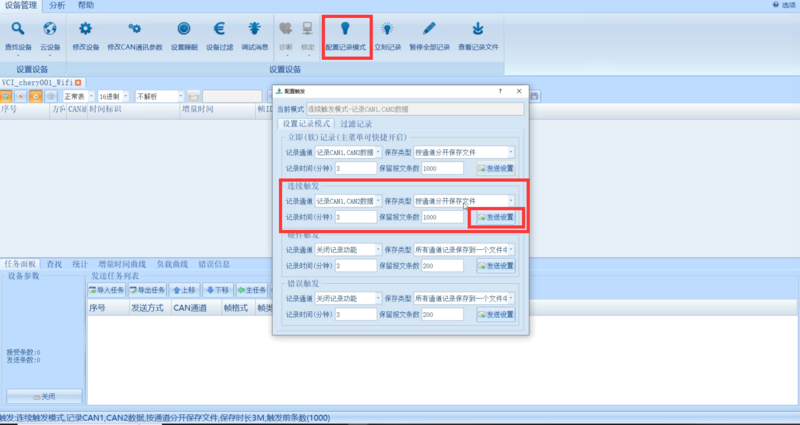

点击配置记录模式，点击连续触发模式下的“发送设置”，配置完成

数据下载：

第①步重复“报文记录”的①②③④步骤

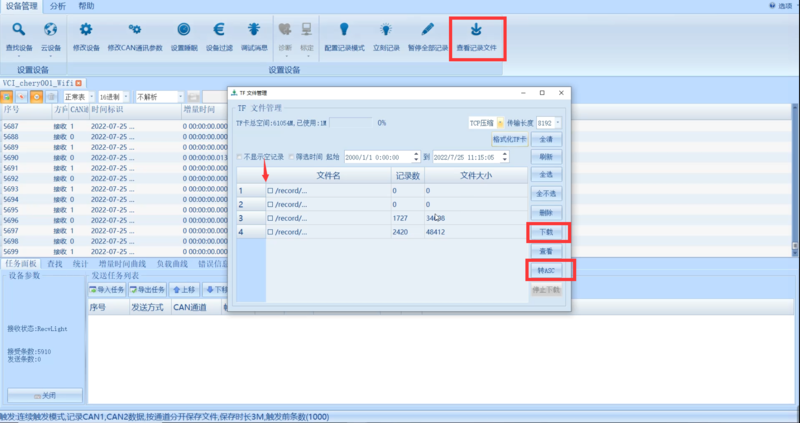

第②步点击“设备管理”-“查看记录文件”，

勾选要下载的文件点击“下载”，即可下载bin格式文件（此格式可直接用记事本或者Excel打开），

点击“转asc”即可下载asc格式文件（此格式可用于PCAN或者CANoe回放）
