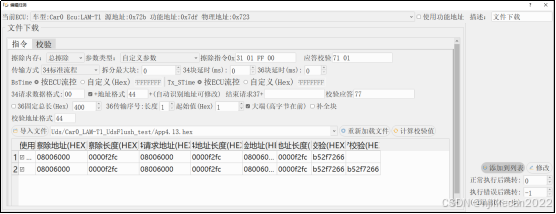

UDS刷写--文件下载参数说明

1. 擦除指令 31，可用例程服务31代替(这里可以选择不擦除，用例程服务31+擦除地址和长度等信息代替)；

● 擦除内存参数说明：

名称	功能说明
不擦除	不擦除内存
分块擦除	按设置块大小擦除内存
总擦除	擦除Flash所有内存

● 参数类型+擦除指令：默认31 01 FF 00，可以修改

名称	功能说明
自定义参数	按照擦除指令设置发送
带地址类型，地址，长度	擦除指令+地址类型+地址信息+长度信息
带地址，长度	擦除指令+地址信息+长度信息

● 应答校验：擦除指令31的校验，默认71 01，可以手动填写

1. 请求下载 34

● 传输方式参数说明

名称	功能说明
34标准流程	34+36(01.02.03...FF...)+37
多个34，一个37	34+36(01.02.03...FF...)+34+36(01.02.03...FF...)...+37

● 拆分最大块：将文件拆分，设置块大小，分块刷；默认0是不拆分；

34块延时：每个34指令收到74响应，再发34的延时；

36块延时：每个36指令收到76响应，再发36的延时；

1. 流控设置

● Bstime：每个块之间的延时，默认按照ECU的流控；可以用自定义手动设置。

● Tx_STime：发送的最小时间，默认ECU流控；可以用自定义手动设置。

1. 34请求下载

● 34请求数据格式：默认 ”00“，可手动设置。

● 地址格式：勾选时34指令后面加上地址格式(如：34 00 44+)，默认”44“，可手动设置。

● 结束请求37+：37结束下载指令，请求可以手动设置。

● 校验应答77

1. 36数据下载

● 36固定总长：固定36一次最大传输长度。

● 36传输序号：设置36传输要按照”块序号“传输。

● 起始值：传输序号起始值。

● 大端(小端)：传输数据字节顺序，大端是高字节在前，小端是低字节在前。

● 补全块：补全不连续的块。

1. 校验地址格式：校验指令的地址格式。

1. 导入刷写文件，支持 .hex/.s19/.bin/.app

● 重新加载文件：刷新加载文件。

● 计算校验值：计算块校验值。

1. 下载文件地址，长度和校验值管理

● 合计：

全选所有块序号。

● 地址信息：

 地址信息和长度信息可以手动填写，默认加载 .hex/.s19文件自动识别。

● 校验值：37指令的校验值，可以手动填写。
