【04】Canoe零基础手把手教学 — 报文录制

一、连接Canoe与ECU

硬件如何连接不做过多讲解，本篇文章仅讲解软件部分的操作，实际硬件连接大家可自行请教同事。

CAN是接2：CAN_LOW，7：CAN_HIGH，2低7高，可以用DB9母头的转接线，也可以用杜邦线接2、7针脚
LIN是接3：GND，7：LIN

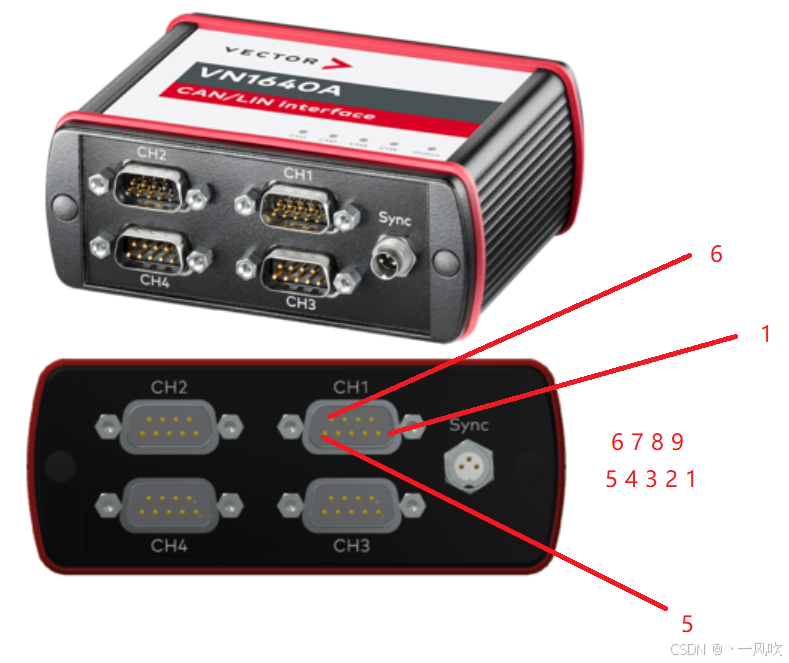

Canoe的针脚分布如下图（以Vector VN1640A为例）：

二、软件配置

1、新建工程

参考【01】Canoe零基础手把手教学 — Canoe安装 — 四、打开Canoe

2、配置Channel Usage

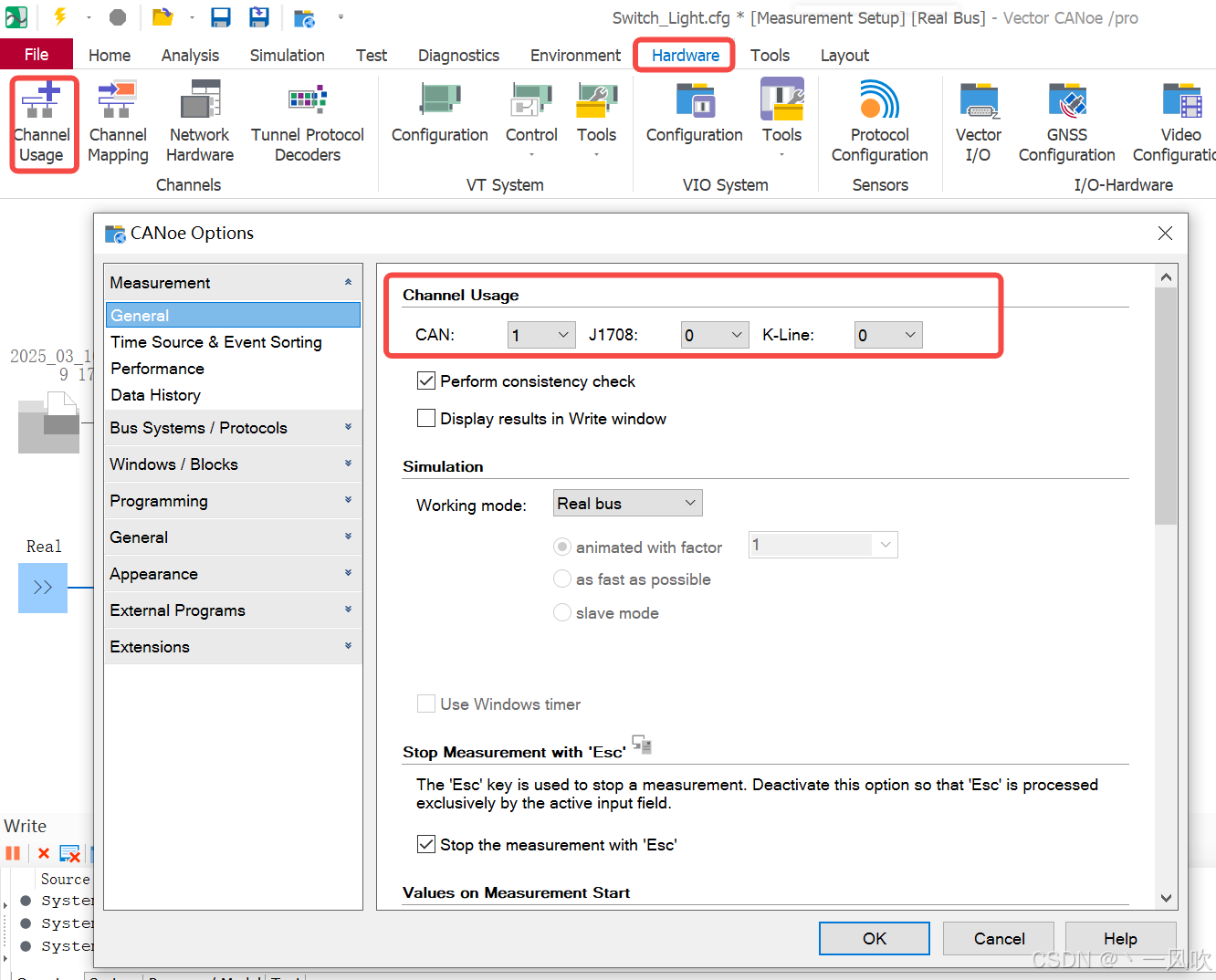

单击Hardware -> 单击Channel Usage，得到如下如所示的窗口，在Channel Usage中配置所要录制的CAN路数。

3、配置Channel Mapping

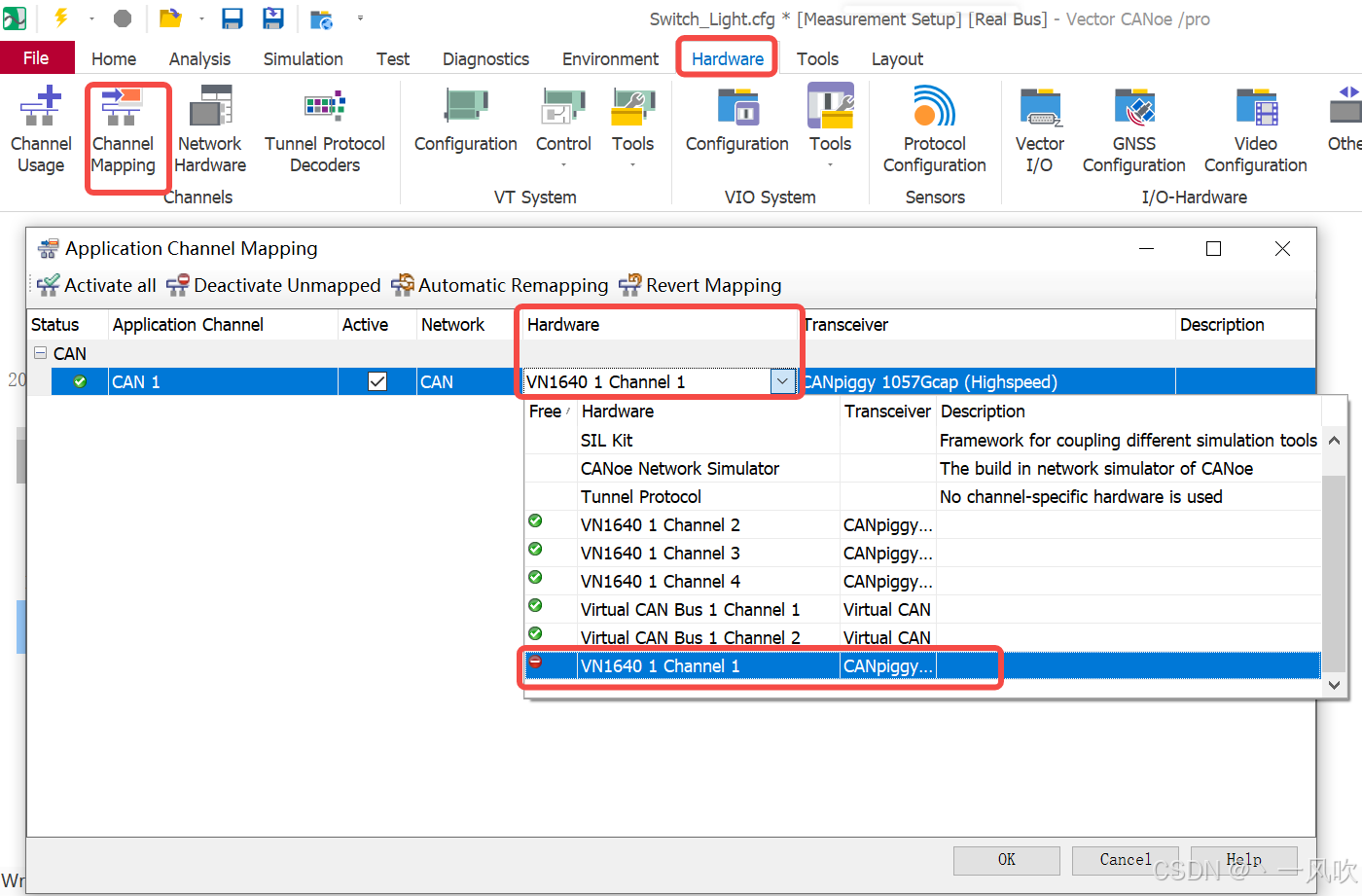

单击Hardware -> 单击Channel Mapping，得到如下图所示窗口，在Hardware列中为每一路CAN配置好对应的Channel，直到左边所有通道显示绿勾为止。

4、配置Logging

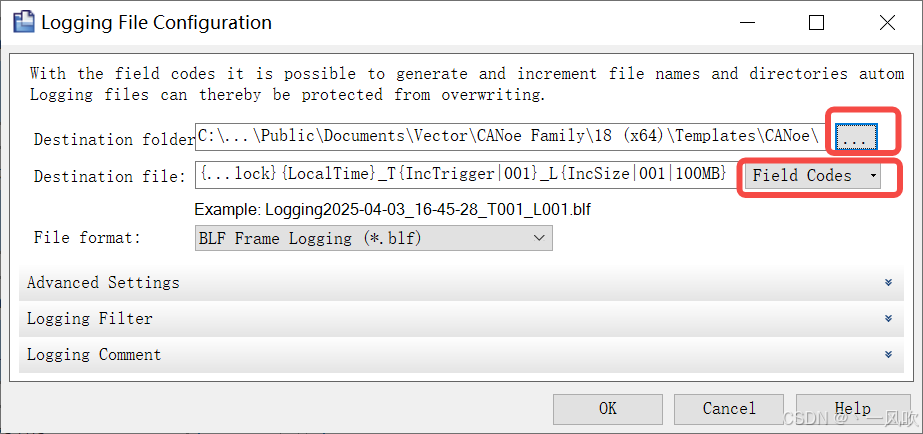

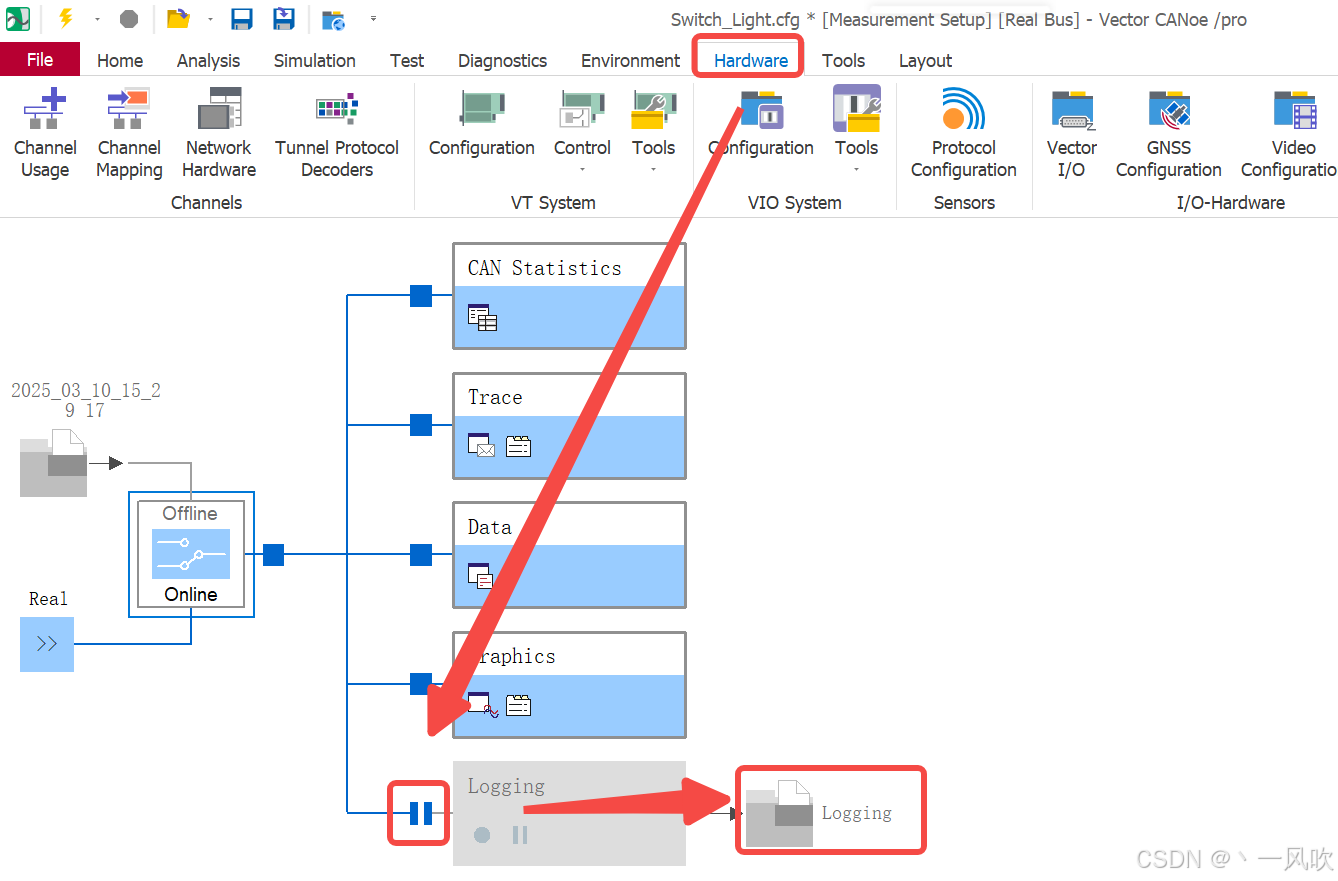

单击Hardware -> 双击 ||，双击小的那个Logging，得到下图所示窗口：

• 在...中自定义log保存位置，在Fiel Codes中可自定义log生成方式，推荐选择Local system time、Increment at each Trigger、Increment by File Size，可以按照100m一个文件以001、002…的顺序生成带本地北京时间的log文件。
• 在File format中可以选择log文件的格式，推荐用默认的blf格式即可

5、加载DBC文件

加在DBC文件，请参考【03】Canoe零基础手把手教学 — 报文回放 — 二、工程配置 — 4、DBC文件加载

在录制报文时，也可以选择不加载DBC文件，等到需要回放的时候，再加载DBC文件进行回放，不过博主更推荐先加载DBC文件再进行报文录制，这样回放的时候无需再次加载DBC文件即可显示已解析的报文，也方便将Log文件给其他同事分析。

三、报文录制

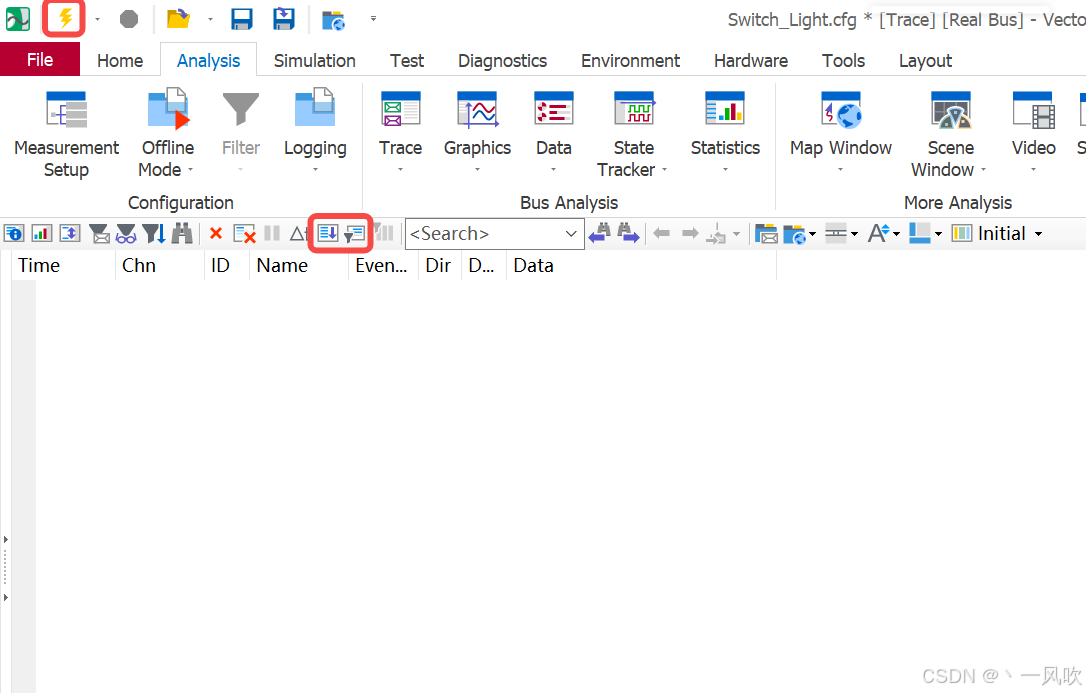

在完成上述所有步骤以后，即可点击左上角闪电图标开始报文的录制。

需要注意的是，上图红框中有个Toggle Display Mode，默认是关闭的，此时同名的报文只会显示一条，也就是说新的报文会覆盖旧的报文。
如果将此按钮打开，可展示所有的报文，即每当有新的一帧报文，就会在最下方追加一行。各位可按照实际需要，进行打开或关闭。

报文筛选/过滤，请参考【03】Canoe零基础手把手教学 — 报文回放 — 二、工程配置 — 7、报文过滤

友情提醒：报文录制完毕后，别忘记点击左上角停止录制
