CANOE识别License，接收报文，导入DBC，模拟发送

一.CANOE识别License（需要连接硬件）

1. 进入界面选择Open Vector License Client

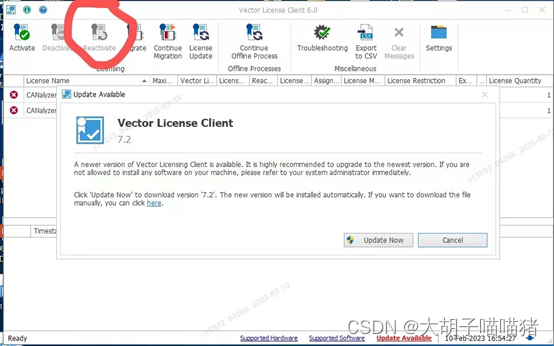

       2.进入界面后点取消，选择一个带叉的，点击Reactive就能识别

二.接收报文与DBC导入

1.进入界面

2.Channel Mapping，根据硬件配置通道，通道5，6是can通道，另外几个是以太网

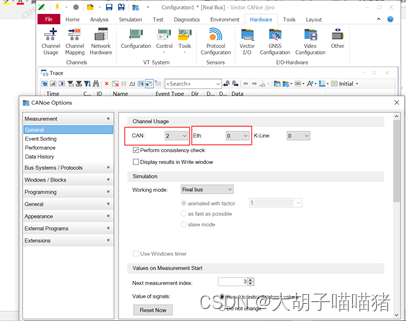

 3.设置2个CAN通道，0个以太网通道

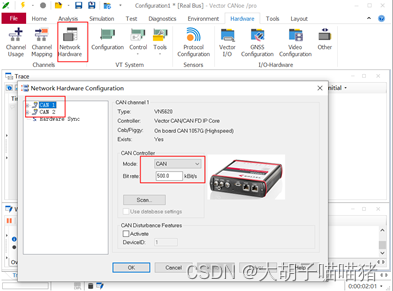

4.设置波特率，最好Can1，Can2都设置

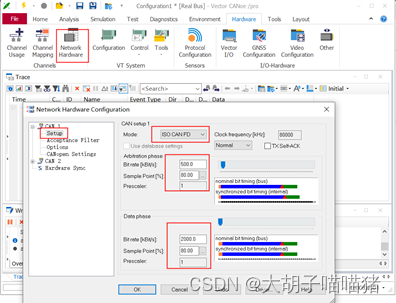

如果是CANFD，波特率一般设置为2000K，采样点80%或75%，最好CAN1，CAN2同时设置

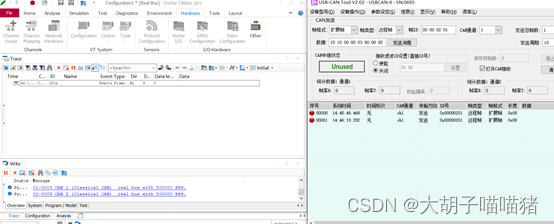

5.点击⚡符号，即为开始，trace界面为信号交互界面 （右侧界面为另一个can工具模拟发送）

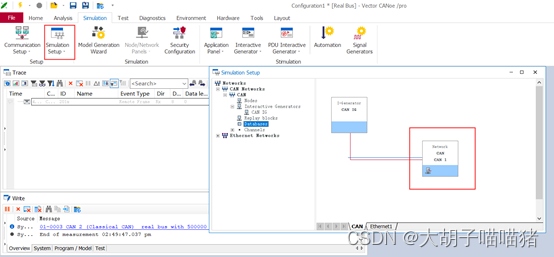

6.导入DBC文件，把DBC文件拖入CAN1模块中即可，导入成功后，Database下方会出现DBC文件

三.CANOE模拟发送报文

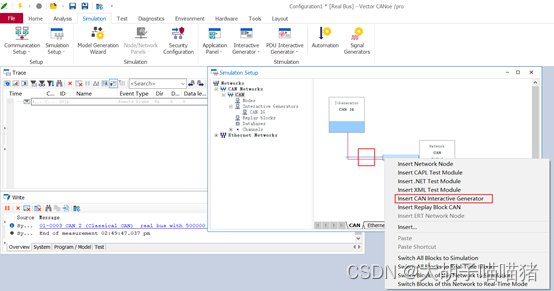

1.右键点击红蓝双线，出现菜单栏，选择insert CAN interactive Generator,而后出现IG模块

2.双击IG模块，进入界面后点击小信封add can fram设置相关参数即可

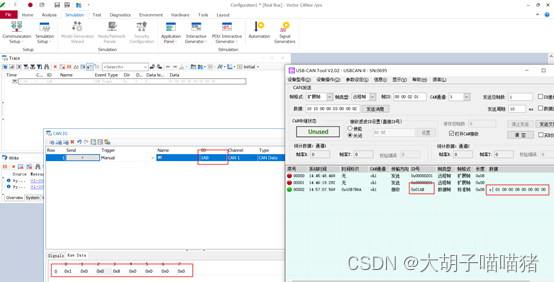

3.设置CAN相关参数，然后点击闪电符号，再单击发送即可

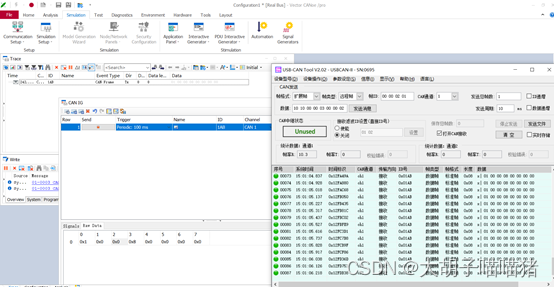

上图为手动发送，还可设置周期发送

结果如下
