西门子S7-200 smart 高速计数器（AB相编码器）如何使用

最新推荐文章于 2025-06-10 14:40:14 发布
最新推荐文章于 2025-06-10 14:40:14 发布
阅读量2.3k 收藏 6
点赞数 3
CC 4.0 BY-SA版权
分类专栏： 西门子S7-200 文章标签： 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/new_lif/article/details/143485998

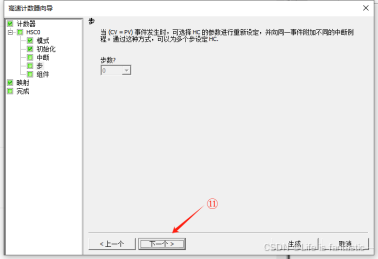

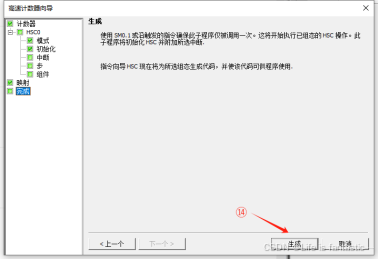

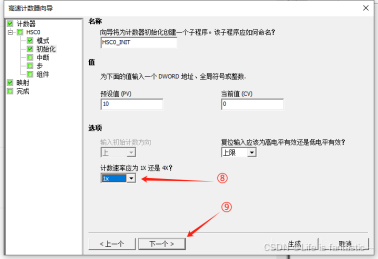

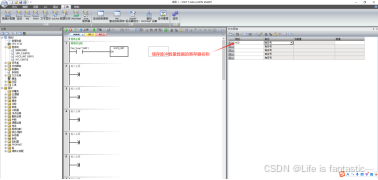

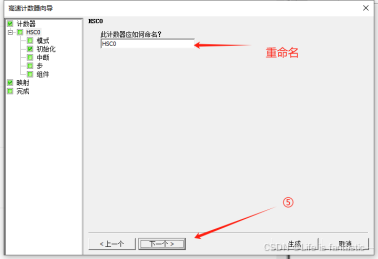

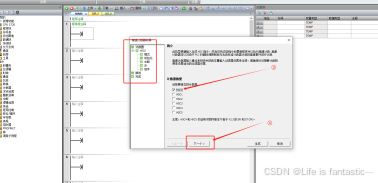

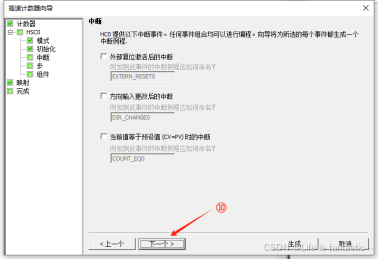

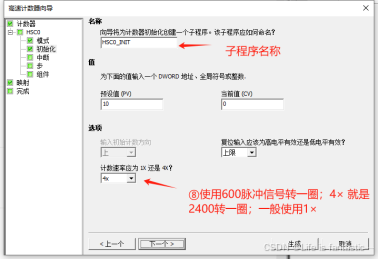

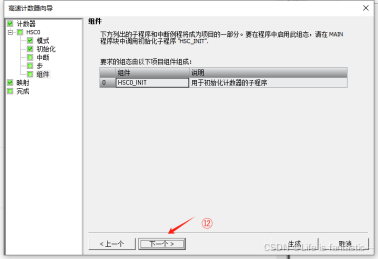

添加高速计数器

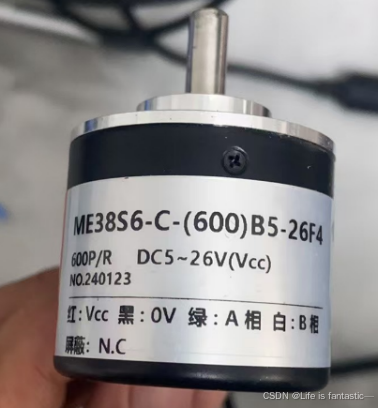

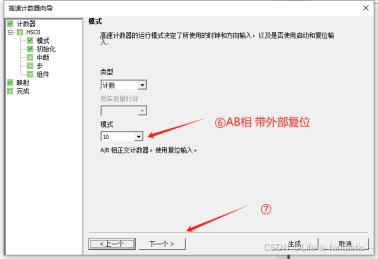

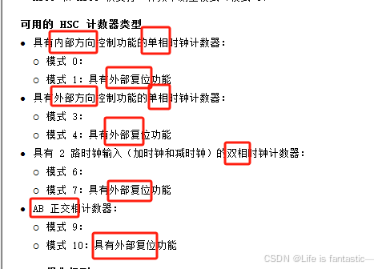

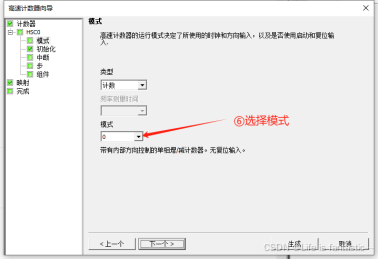

在这里简单介绍一下编码器种类和对应程序里面的模式

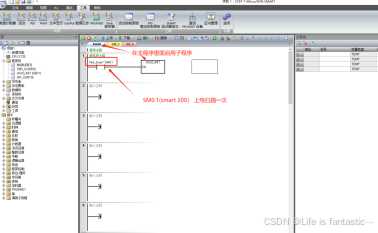

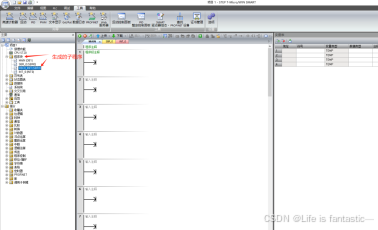

使用高速计数器程序

脉冲寄存器名称

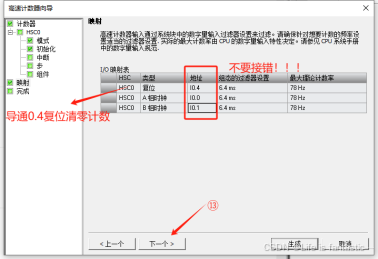

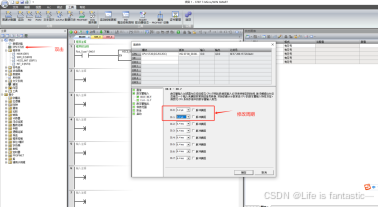

修改编码器输入点的周期，避免漏脉冲数量

如何计算圈数（浮点数圈数的话）

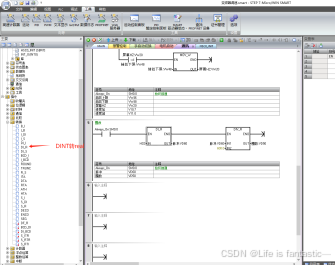

HC0(VD DINT）转化成脉冲数量（VD XX  real）

脉冲数量（VD XX  real）/600=圈数（VD real）

使用浮点数运算

如何显示在昆仑通态屏幕上（浮点数）

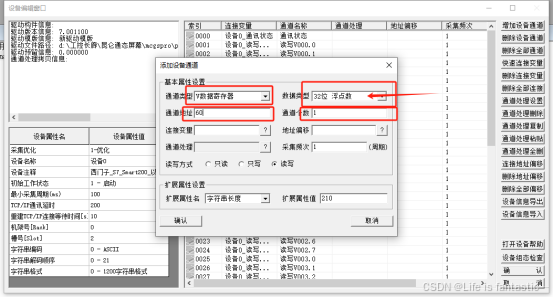

添加变量

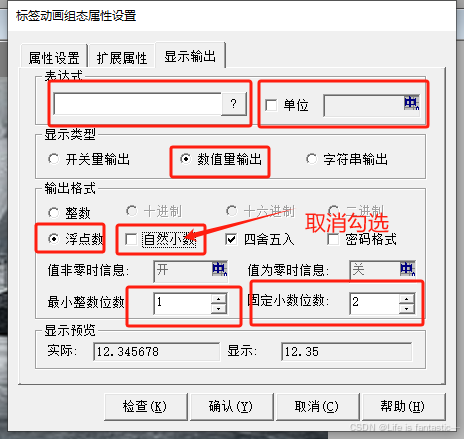

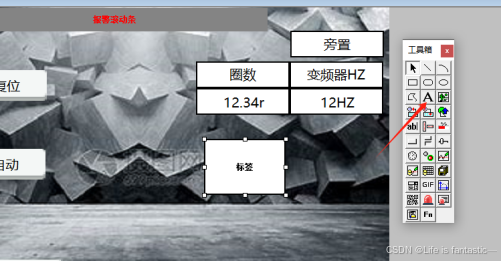

使用标签工具

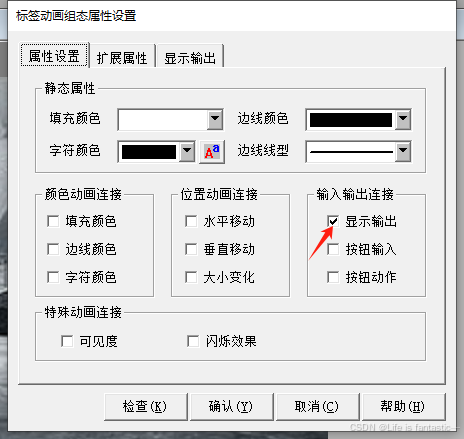

绑定变量，根据下图设置

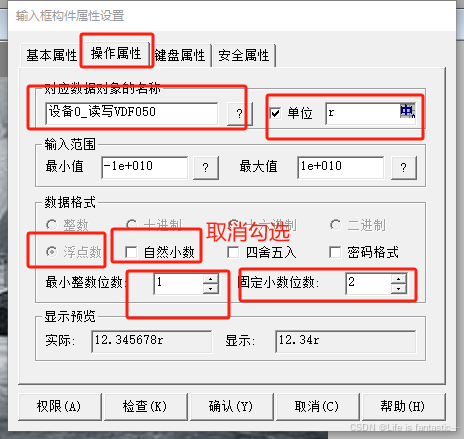

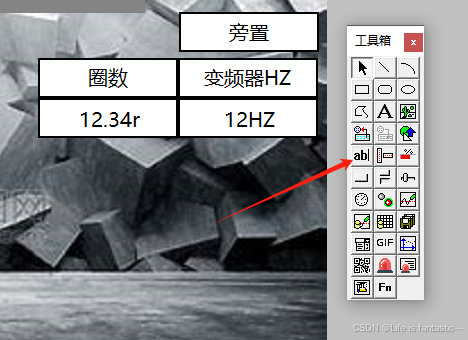

使用输入框工具
