S7-200smart 恒温PID控制

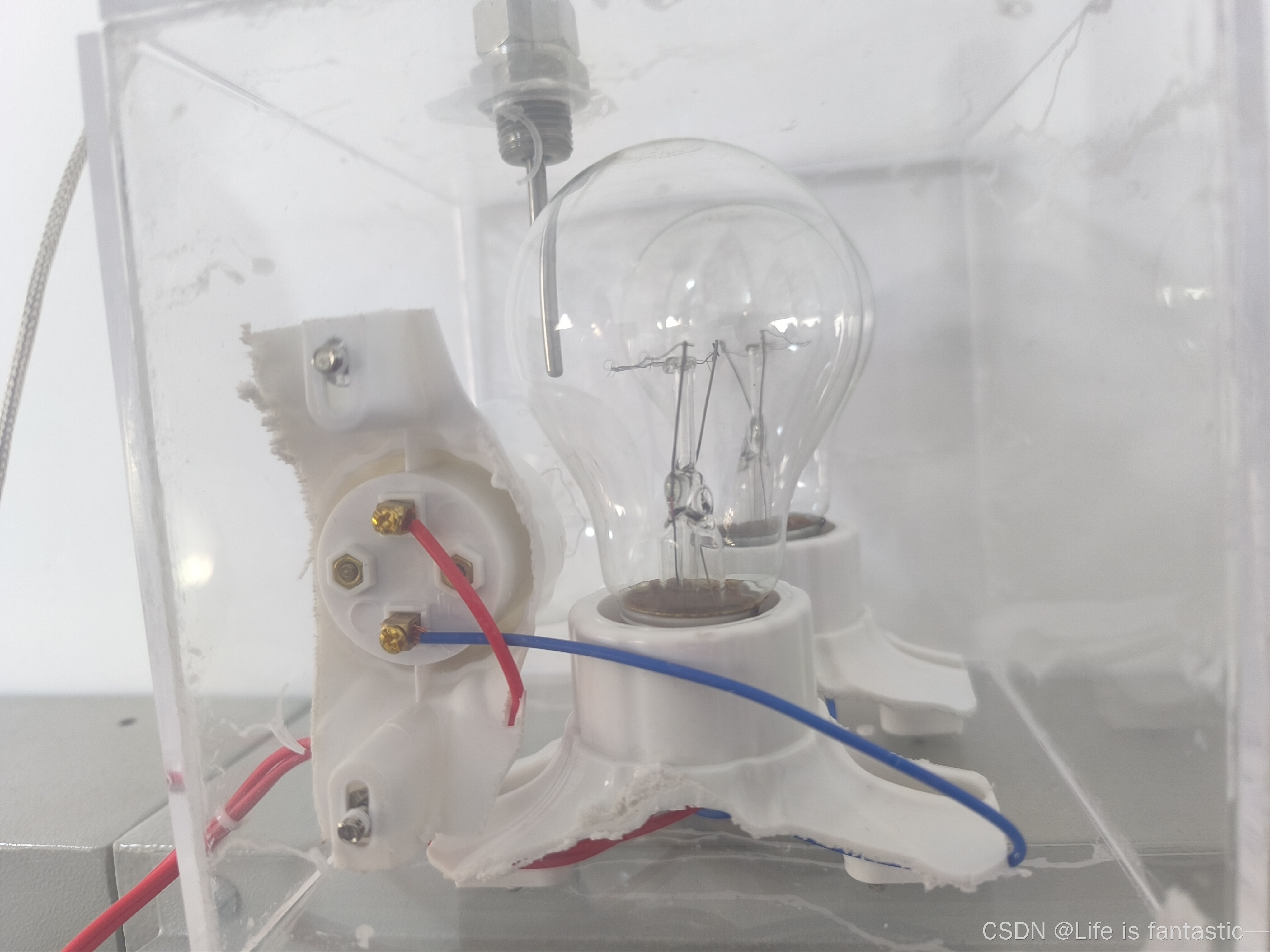

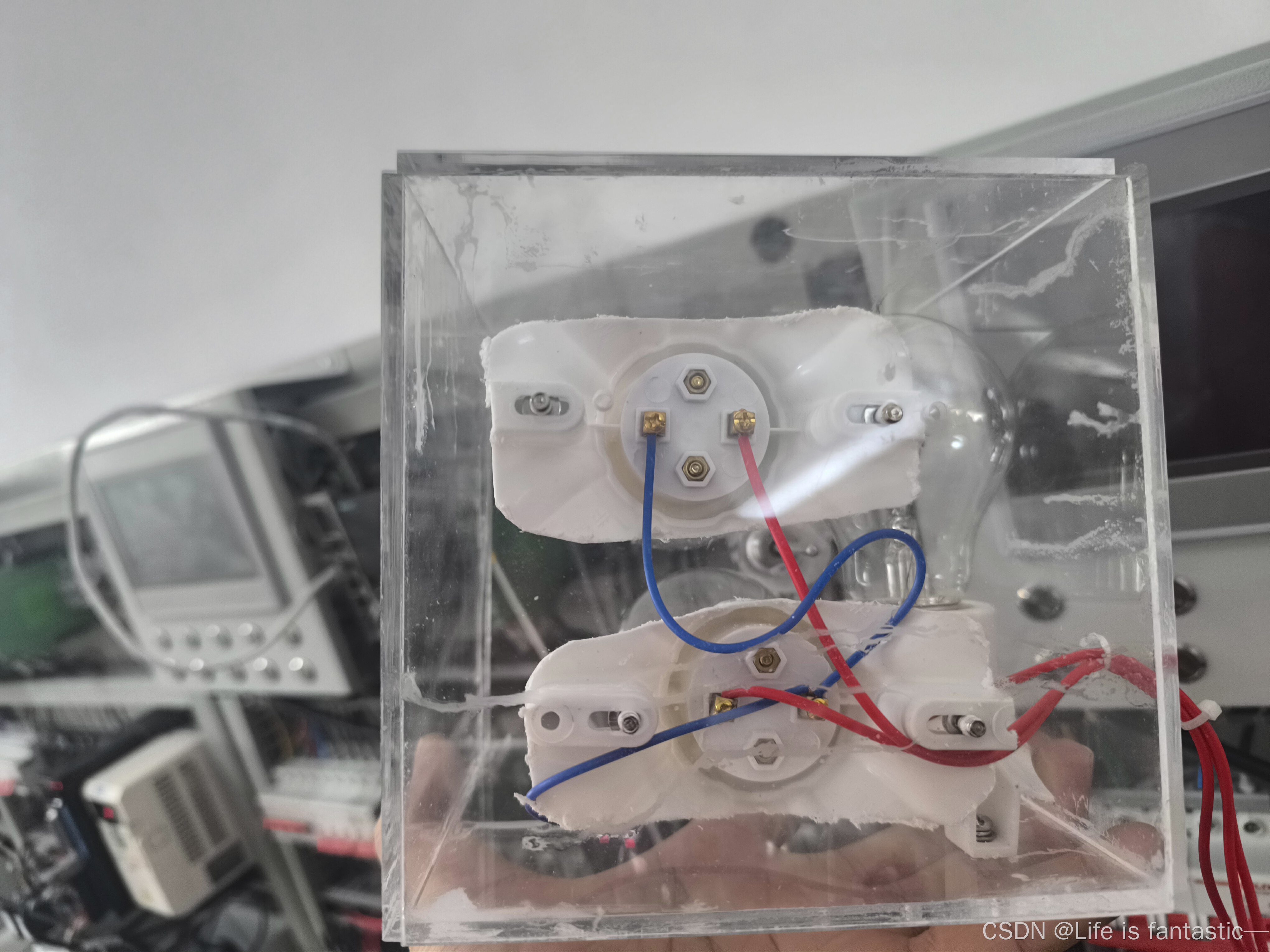

一、硬件介绍

PLC：CPU ST20

模拟量模块:EM AM03

温度传感器：电压0-10V 温度范围0-800

变频器：正弦EM730

458通讯接线

二、实验思路

通过变频器赫兹来调节温度

三、程序部分

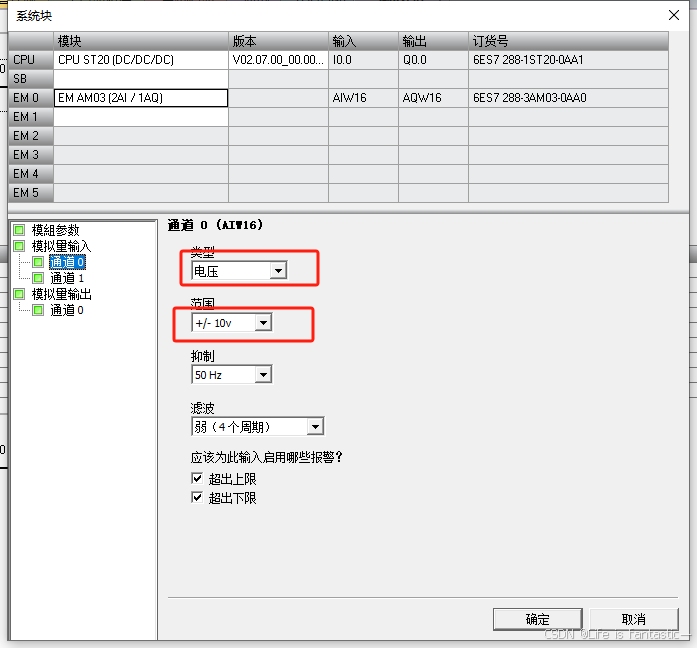

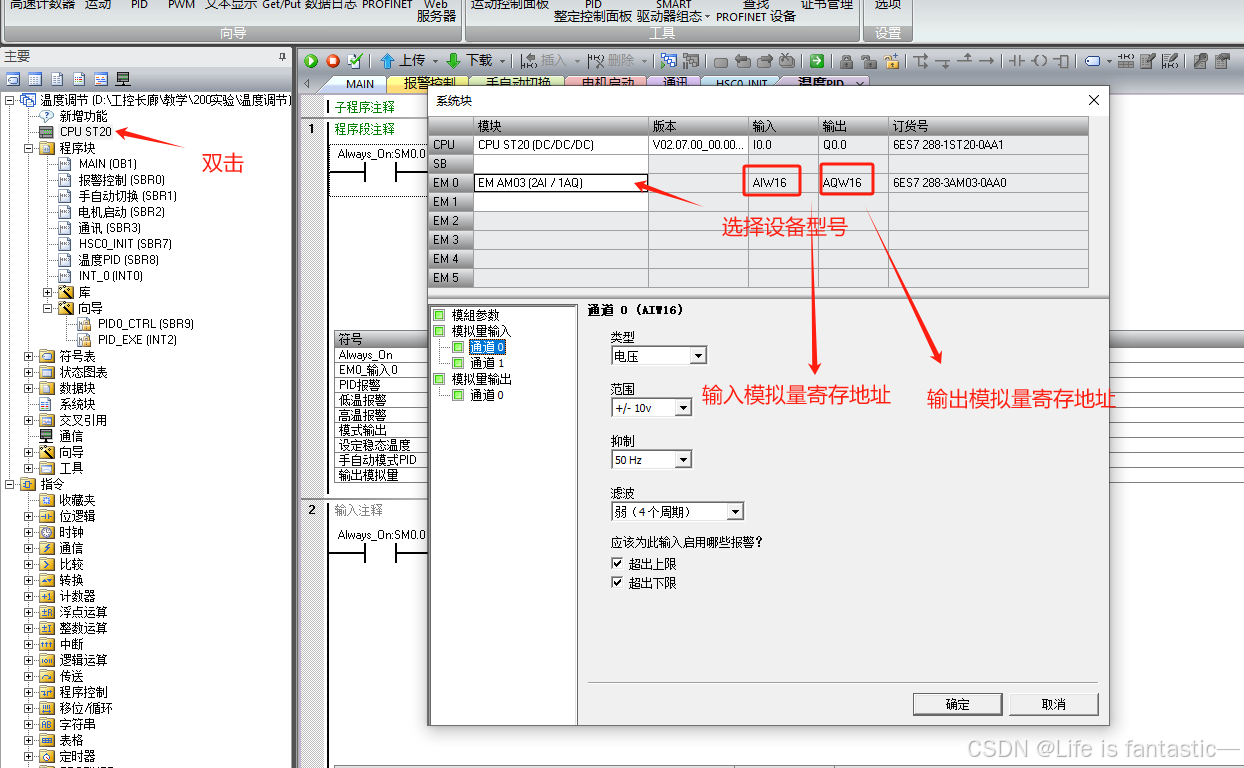

1.组态模拟量

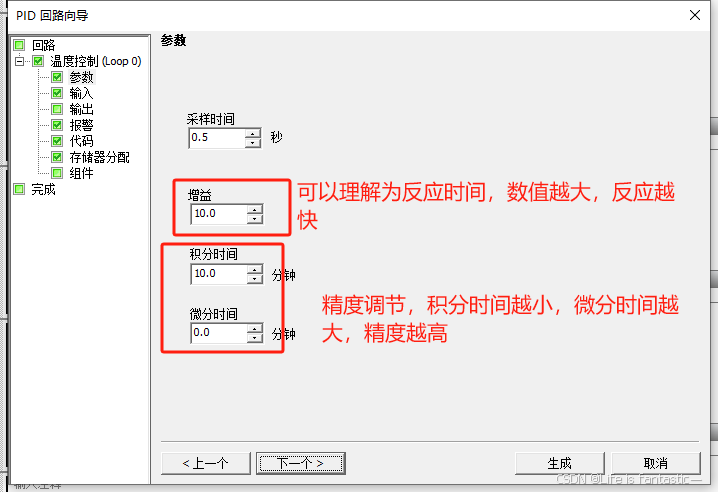

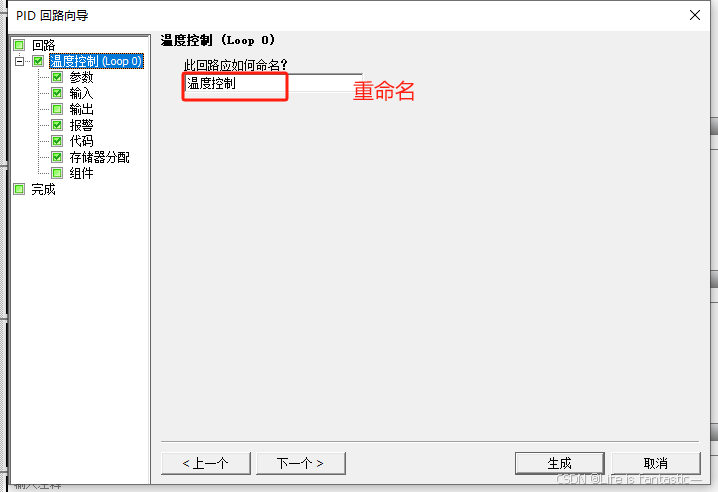

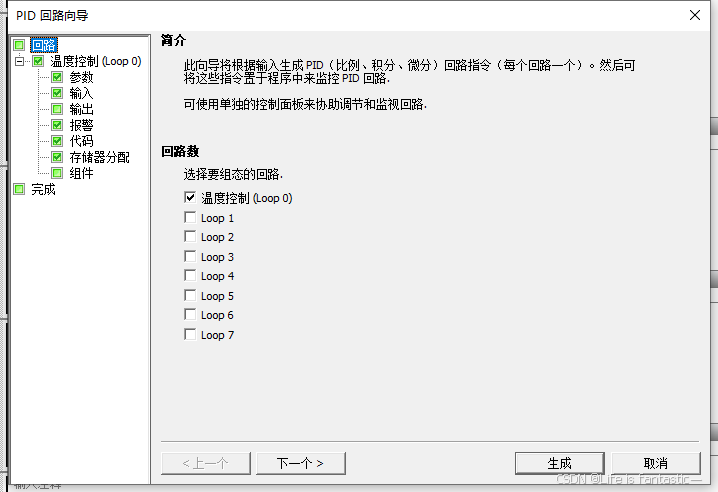

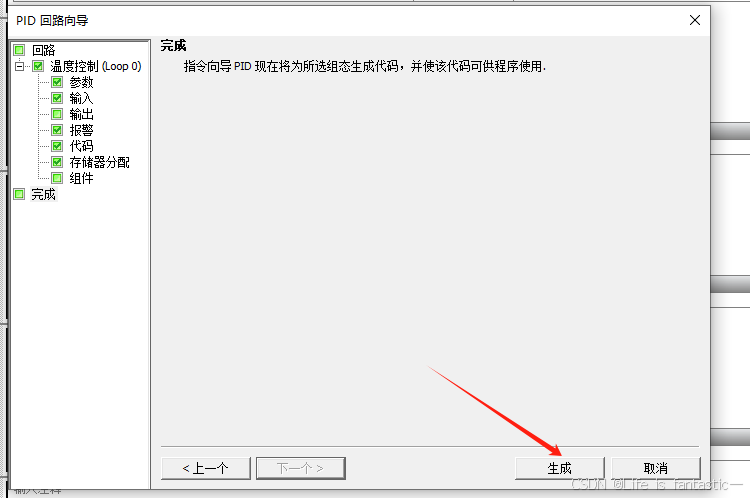

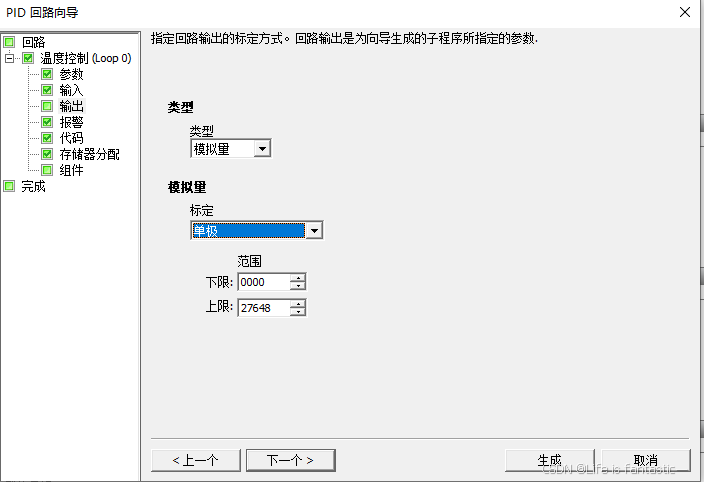

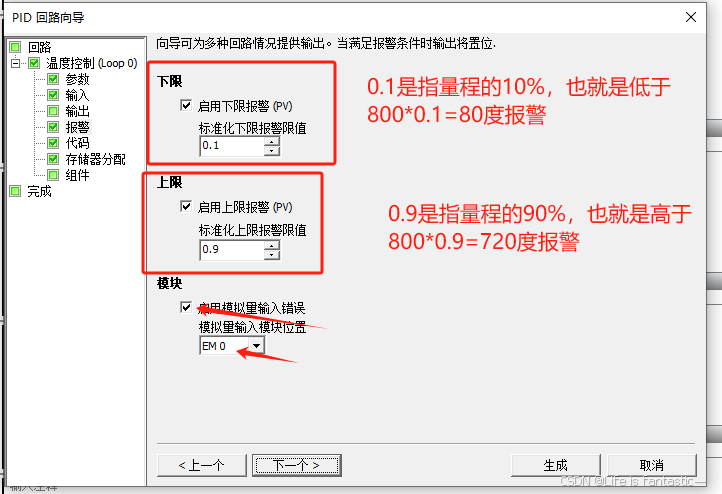

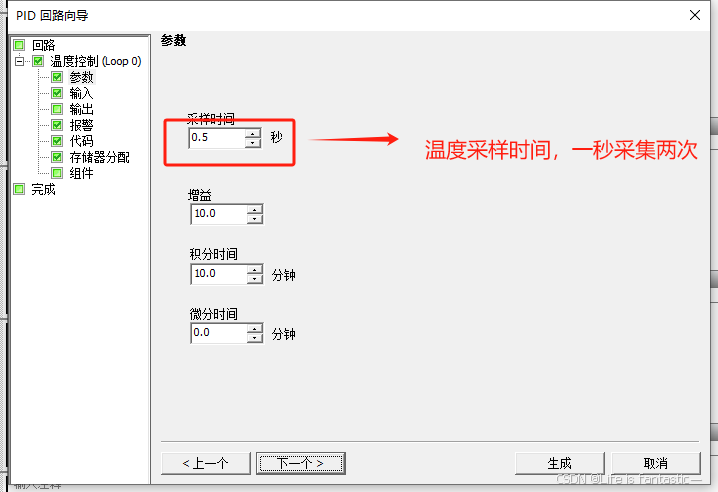

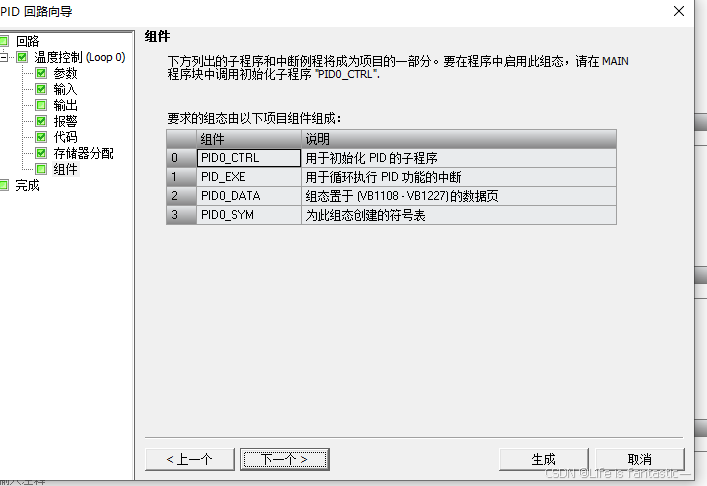

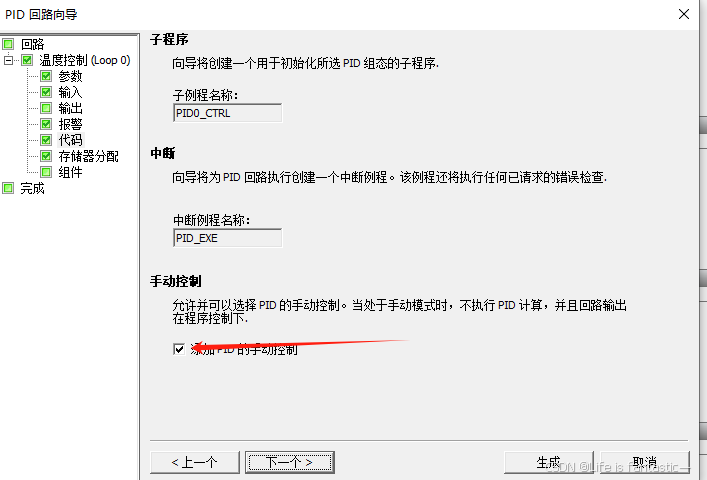

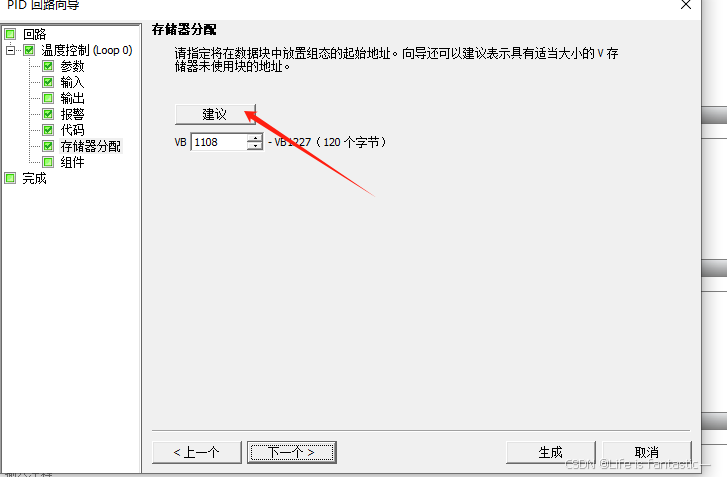

2.生成PID工艺

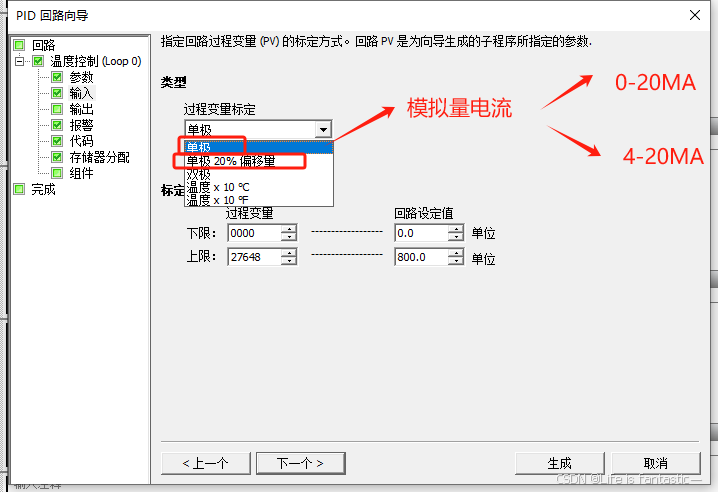

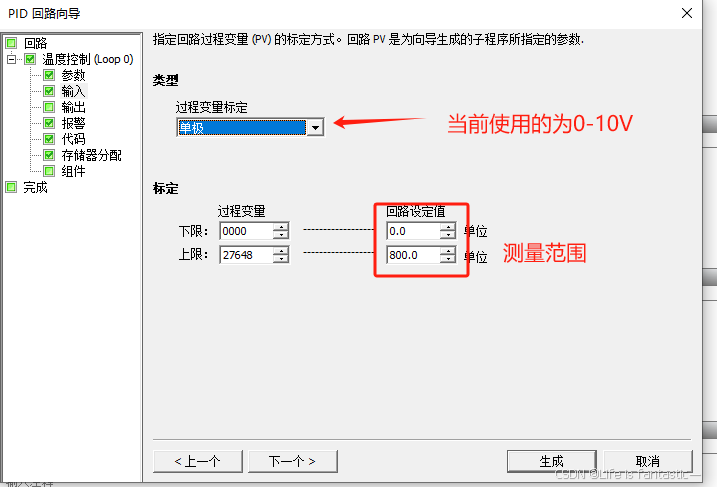

过程变量如何确定

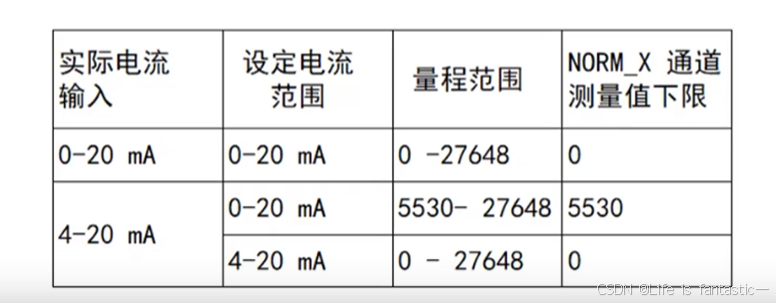

参照下表：

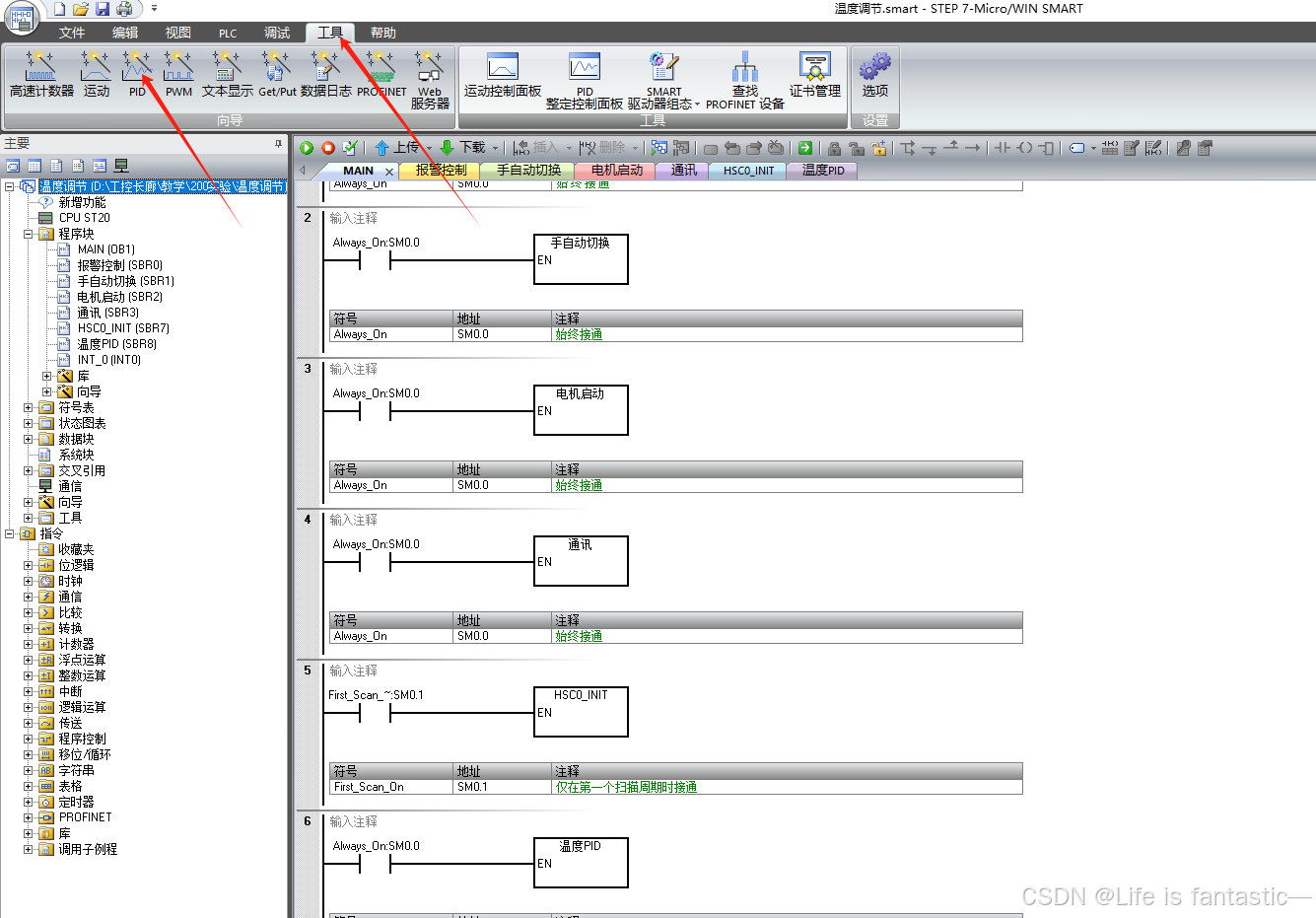

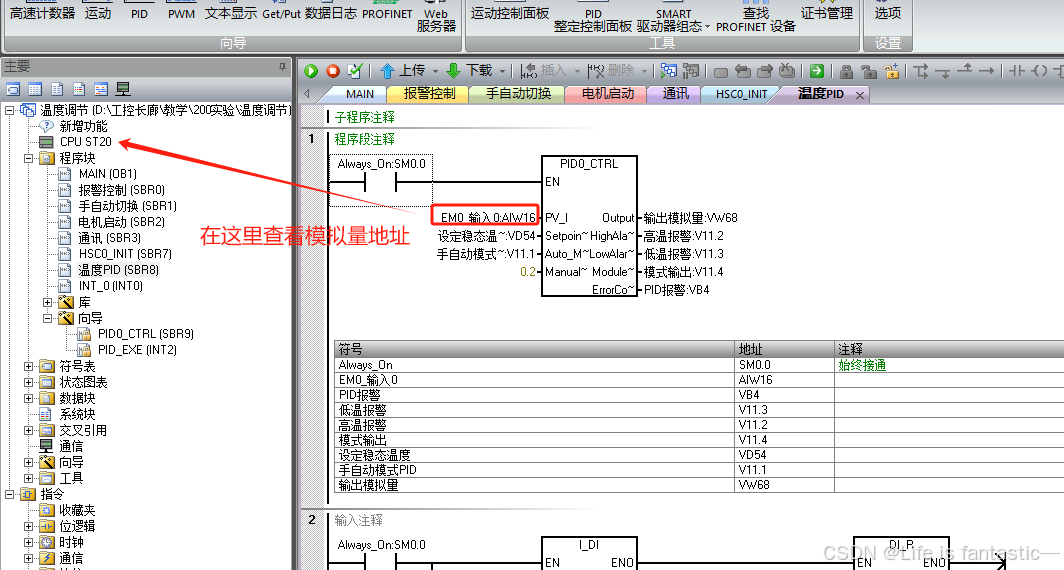

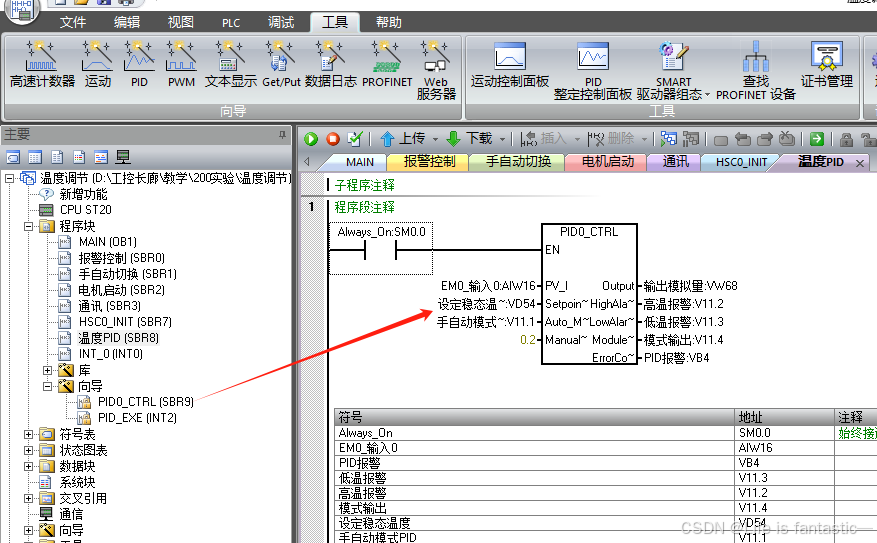

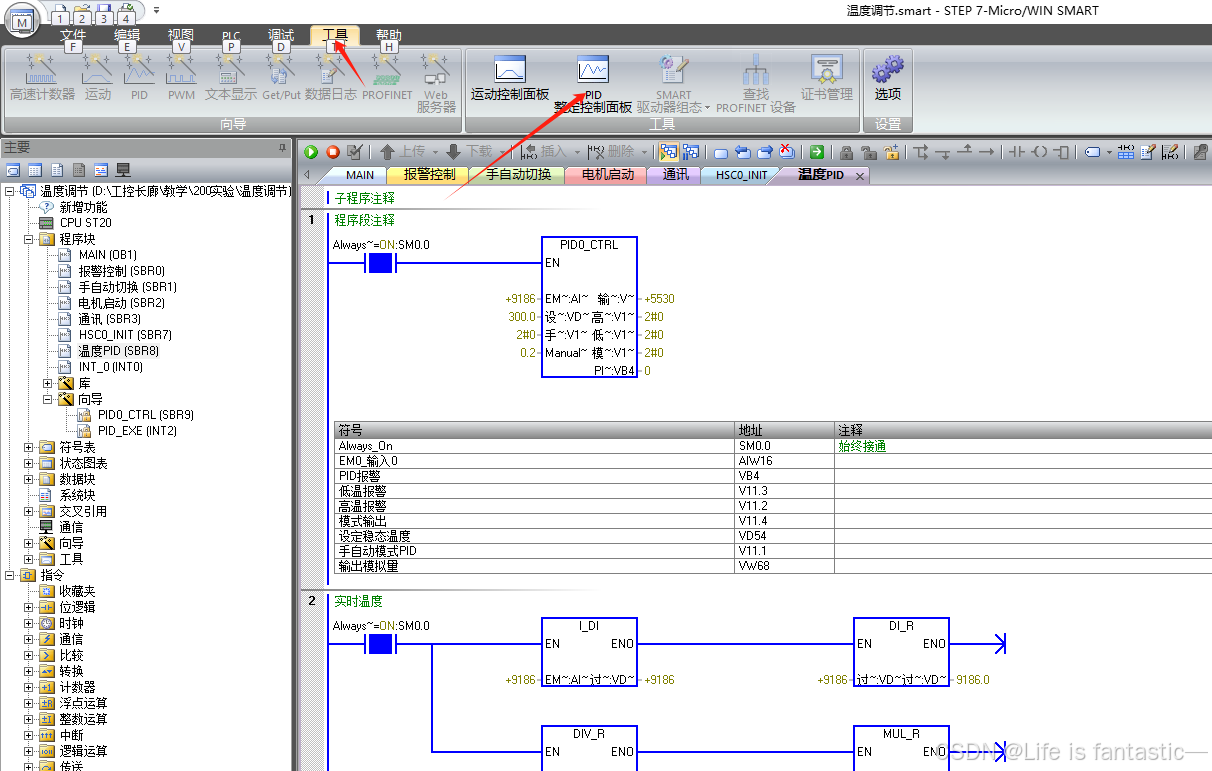

3.程序块使用

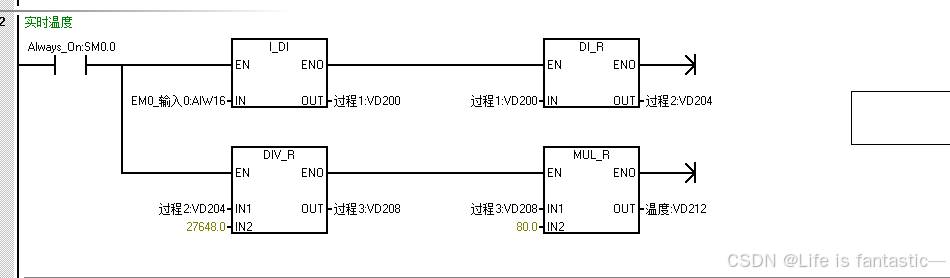

4.实时温度计算

模拟量输入/27648*800=温度

但是模拟量输入是16位，需要转成32位浮点数

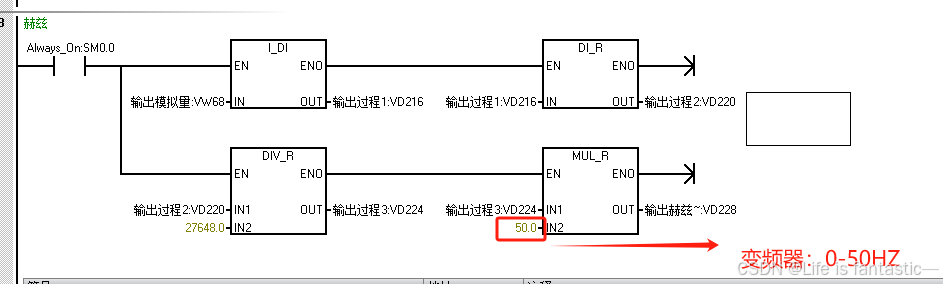

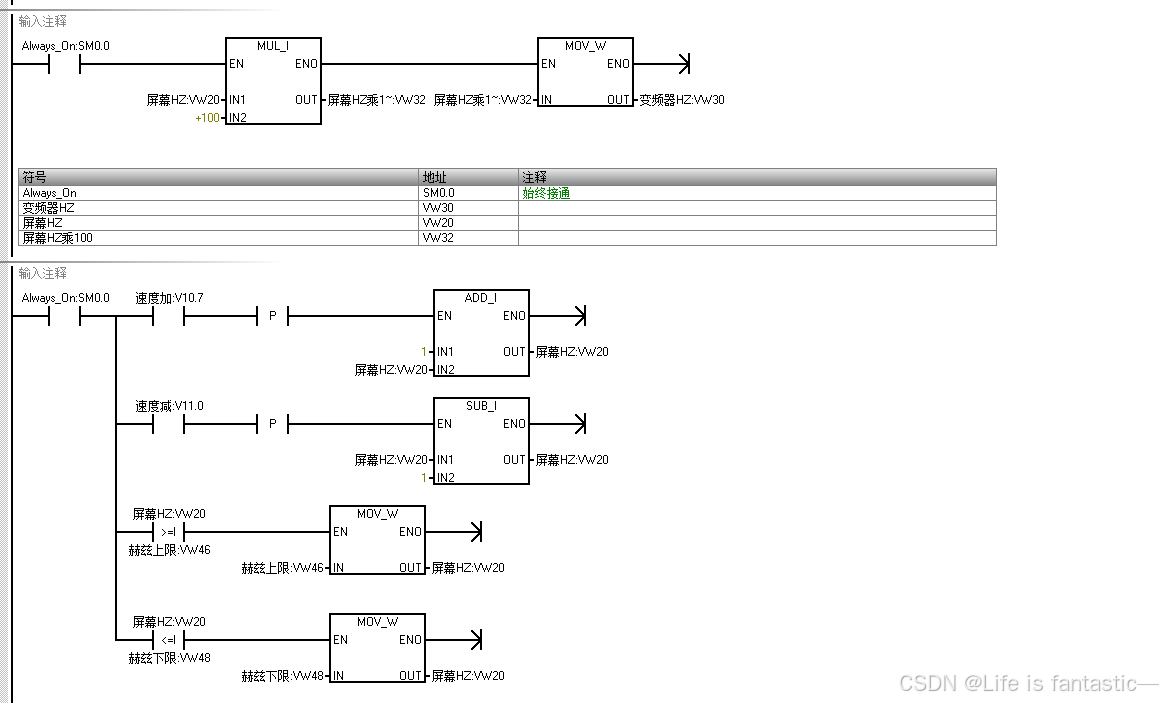

5.输出模拟量转赫兹

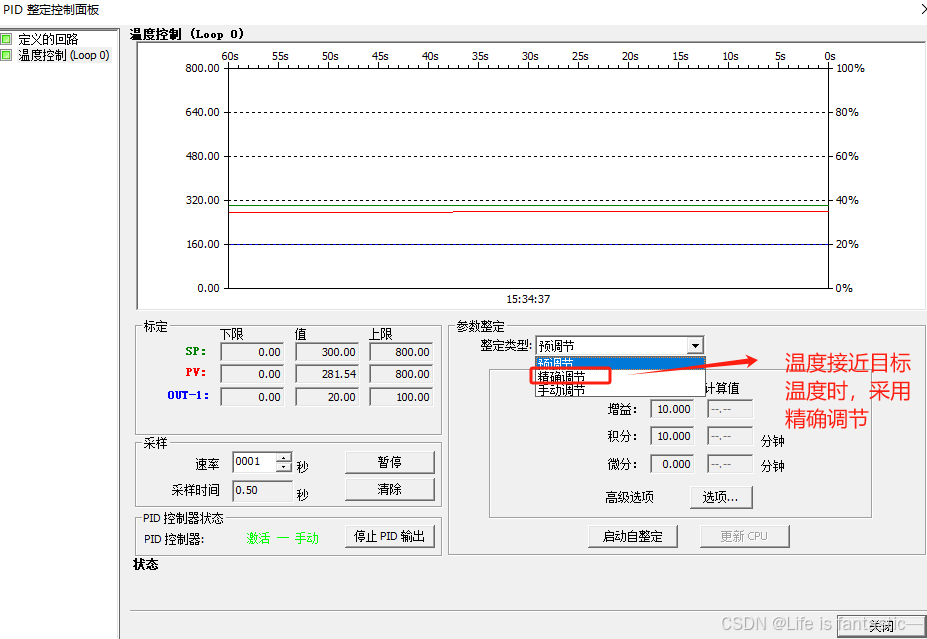

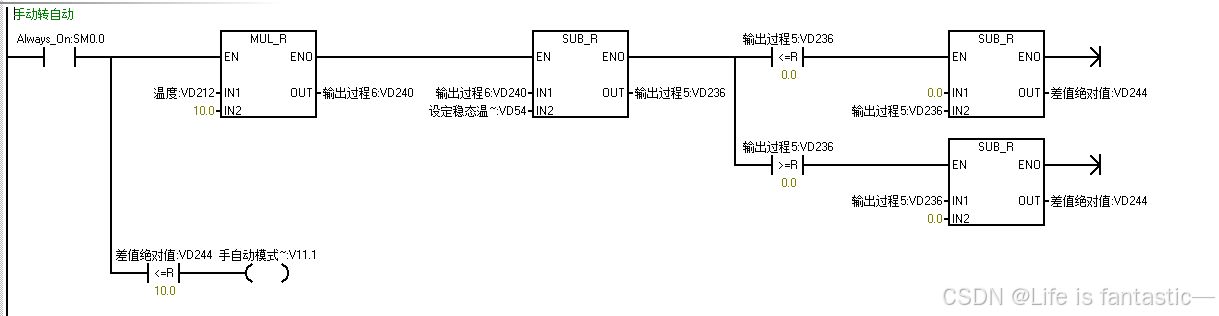

6.达到目标温度附近，切换自动模式

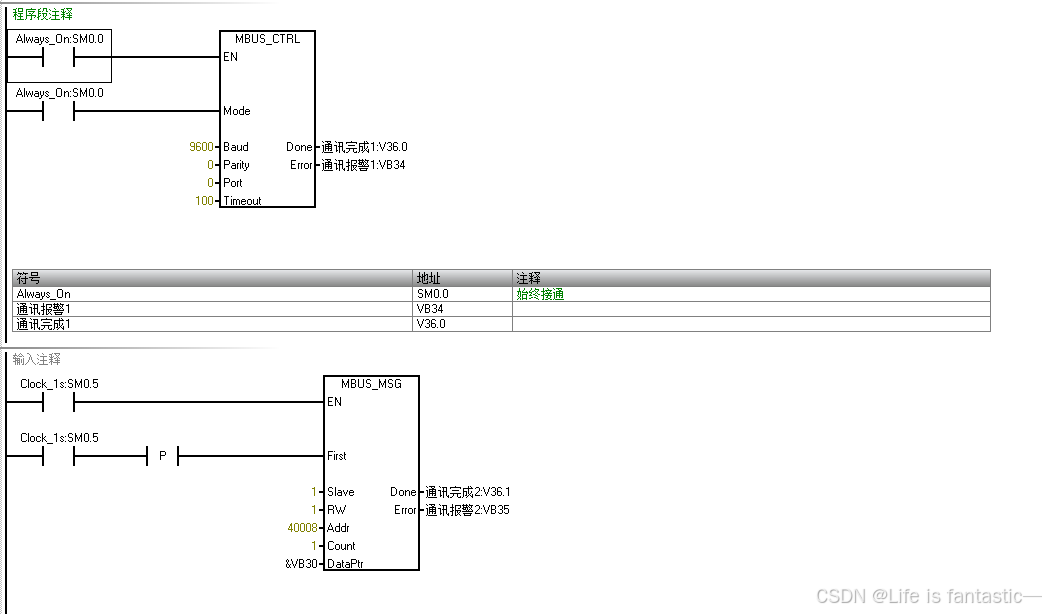

PS:485通讯程序

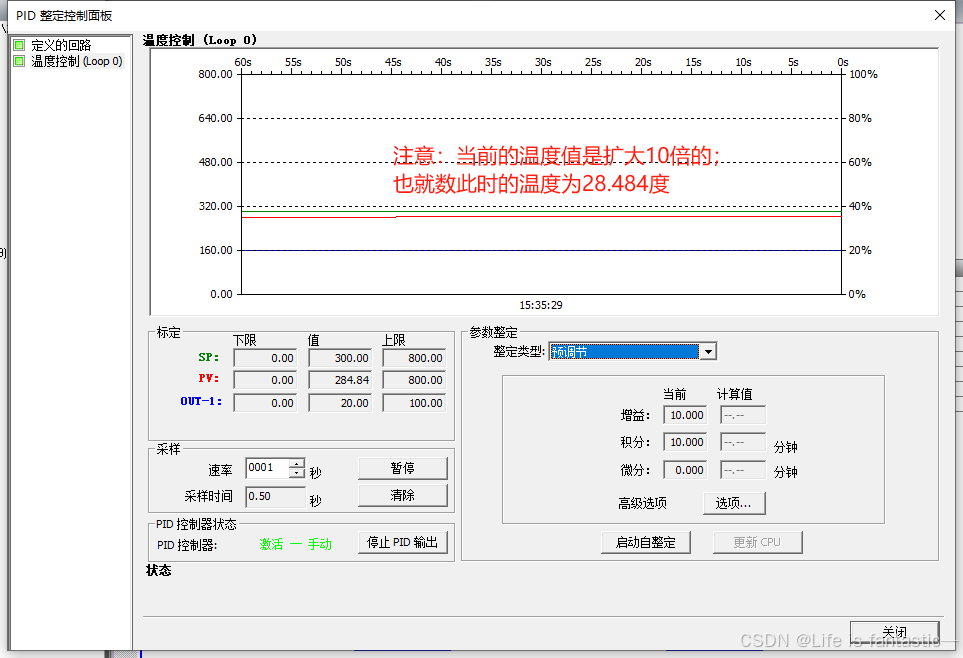

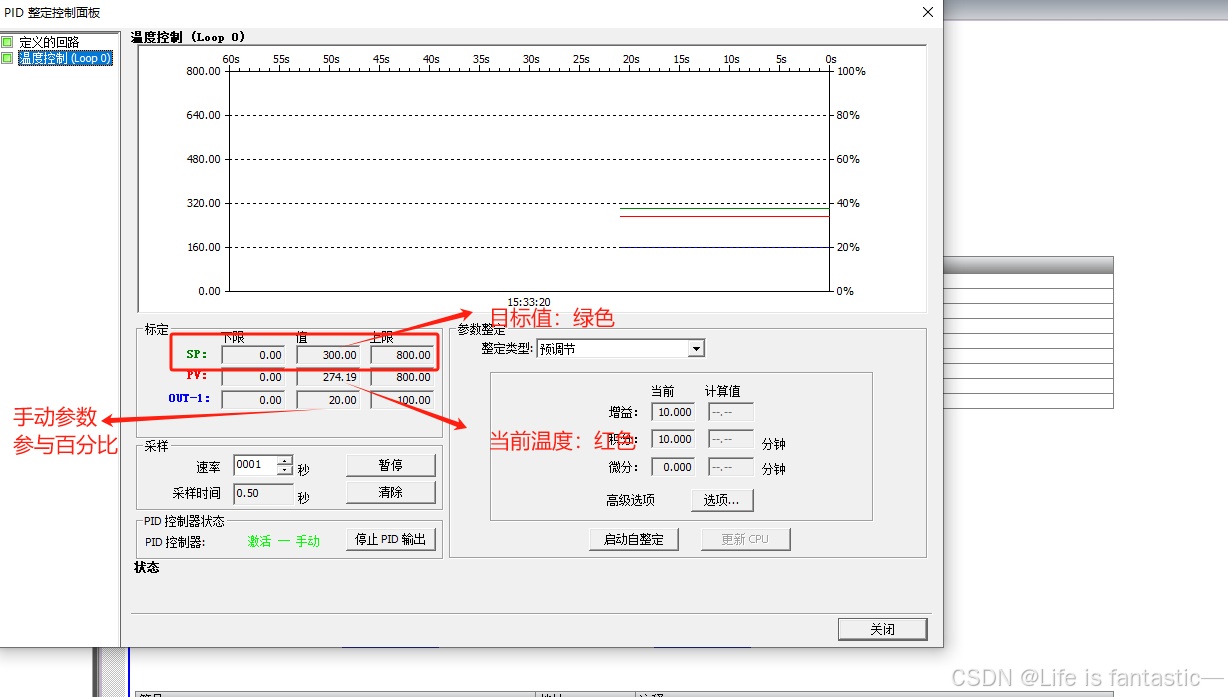

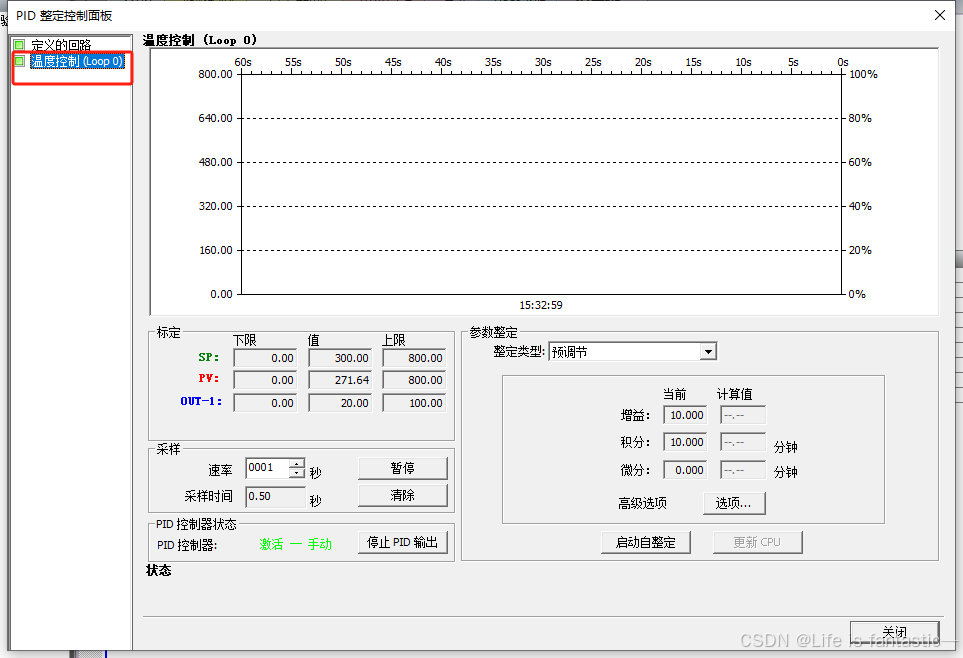

四、监控PID
