       在我转载的《ZYNQ中断详解》里，作者对ZYNQ中断做了非常详细的描述，应用中注意配置CPU中断优先级寄存器ICCPMR和相应的中断优先级寄存器ICDIPR；在这里我只介绍两个官方文档的细节，一个是中断应用实例框图，一个是最小中断脉冲宽度。

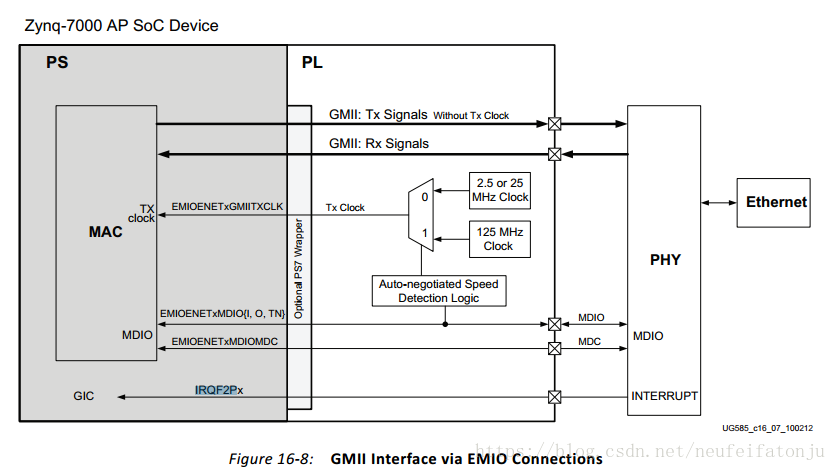

中断应用实例框图：

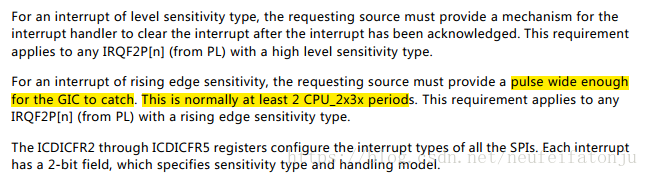

对于高电平触发，脉冲宽度没具体说，可能会比三个时钟周期长；对于上升沿触发，最小中断脉冲宽度至少2个CPU_2x3x周期
