环境准备

# 导入必要的库
import mujoco
import numpy as np
import matplotlib.pyplot as plt
# mujoco的jax加速版本，提供GPU加速和并行仿真
from mujoco import mjx
# 媒体文件处理
import mediapy as media
# XML模型处理
import xml.etree.ElementTree as ET
from typing import List, Dict, Tuple
import tempfile
import os

本节静态渲染代码均采用如下形式，因此后文将省略

with mujoco.Renderer(model) as renderer:
  # 执行前向动力学计算，更新所有派生量
  mujoco.mj_forward(model, data)
  # 更新渲染场景
  renderer.update_scene(data)
  # 渲染并显示
  media.show_image(renderer.render())

程序化生成 MJCF

MJCF 格式是 MuJoCo 的原生模型描述格式，使用 XML 语法定义物理仿真环境中的所有元素。

我们目前接触的 MJCF 的主要组成部分如下：

option：仿真选项，如时间步长、重力、求解器等
asset：资源定义，如材质、纹理、网格等
worldbody：场景层次结构，定义所有物理元素及其关系
actuator：执行器定义，用于控制模型中的关节
sensor：传感器定义，用于获取仿真数据
default：默认参数设置，可以被继承
contact：接触参数设置

ElementTree

至此，我们的 MJCF 都通过字符串手动编写，这对于复杂模型会变得繁琐且容易出错。程序化生成 MJCF 使用 ElementTree 库构建 XML 树，然后将其转换为 MJCF 字符串，其优势如下：

可扩展性：轻松创建具有重复结构的复杂模型
参数化：通过改变参数快速生成不同变体
一致性：确保模型的各个部分遵循相同的命名和结构规则
可维护性：集中管理模型生成逻辑，便于修改和扩展

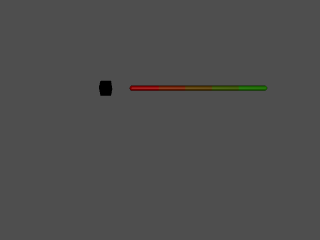

下面是一个程序化生成链条模型的函数：

def create_chain_model(num_links: int, link_length: float = 0.5) -> str:
    """
    创建一个多连杆链条模型 / Create a multi-link chain model

    Args:
        num_links: 链条节数 / Number of links
        link_length: 每节长度 / Length of each link
    """
    # 创建根元素 / Create root element
    root = ET.Element("mujoco")

    # 添加选项 / Add options
    option = ET.SubElement(root, "option")
    option.set("timestep", "0.001")
    option.set("gravity", "0 0 -9.81")

    # 添加默认设置 / Add defaults
    default = ET.SubElement(root, "default")
    joint_default = ET.SubElement(default, "joint")
    joint_default.set("damping", "0.5")

    # 创建世界物体 / Create worldbody
    worldbody = ET.SubElement(root, "worldbody")

    # 添加地面 / Add ground
    ground = ET.SubElement(worldbody, "geom")
    ground.set("type", "plane")
    ground.set("size", "10 10 0.1")
    ground.set("rgba", "0.8 0.8 0.8 1")

    # 固定基座 / Fixed base
    base = ET.SubElement(worldbody, "body")
    base.set("name", "base")
    base.set("pos", "0 0 1")

    base_geom = ET.SubElement(base, "geom")
    base_geom.set("type", "box")
    base_geom.set("size", "0.1 0.1 0.1")
    base_geom.set("rgba", "0 0 0 1")

    # 创建链条 / Create chain
    parent = base
    actuators = ET.SubElement(root, "actuator")
    sensors = ET.SubElement(root, "sensor")

    for i in range(num_links):
        # 创建链节 / Create link
        link = ET.SubElement(parent, "body")
        link.set("name", f"link_{i}")
        link.set("pos", f"{link_length} 0 0")

        # 添加关节 / Add joint
        joint = ET.SubElement(link, "joint")
        joint.set("name", f"joint_{i}")
        joint.set("type", "hinge")
        joint.set("axis", "0 0 1")
        joint.set("range", "-90 90")

        # 添加几何体 / Add geometry
        geom = ET.SubElement(link, "geom")
        geom.set("type", "capsule")
        geom.set("fromto", f"0 0 0 {link_length} 0 0")
        geom.set("size", "0.05")
        # 渐变颜色 / Gradient color
        color = i / num_links
        geom.set("rgba", f"{1-color} {color} 0 1")

        # 添加执行器 / Add actuator
        motor = ET.SubElement(actuators, "motor")
        motor.set("name", f"motor_{i}")
        motor.set("joint", f"joint_{i}")
        motor.set("gear", "50")
        motor.set("ctrlrange", "-1 1")

        # 添加传感器 / Add sensor
        pos_sensor = ET.SubElement(sensors, "jointpos")
        pos_sensor.set("name", f"pos_{i}")
        pos_sensor.set("joint", f"joint_{i}")

        parent = link

    # 转换为字符串 / Convert to string
    return ET.tostring(root, encoding='unicode')

# 创建5节链条 / Create 5-link chain
chain_xml = create_chain_model(5)
chain_model = mujoco.MjModel.from_xml_string(chain_xml)
chain_data = mujoco.MjData(chain_model)

print(f"生成的链条模型 / Generated chain model:")
print(f"- 关节数 / Joints: {chain_model.njnt}")
print(f"- 执行器数 / Actuators: {chain_model.nu}")
print(f"- 传感器数 / Sensors: {chain_model.nsensor}")

生成的链条模型 / Generated chain model:
- 关节数 / Joints: 5
- 执行器数 / Actuators: 5
- 传感器数 / Sensors: 5

代码解析

层次结构
- 使用 ET.Element("root_name") 创建根元素
- 使用 ET.SubElement(parent_name, "sub_name") 在指定的父元素下创建子元素
- 在 for 循环中创建子元素，并在循环末尾更新子元素为新的父元素，可以形成链式结构
参数定义
- 使用 element_name.set("parameter_name", "parameter_value") 设置指定元素的指定参数值
字符串生成
- 使用 ET.tostring(root, encoding='unicode') 从根元素生成 XML 字符串

mjspec API

除了使用 ElementTree 构建 XML，我们还可以使用MuJoCo 的 mjspec API，它允许在运行时直接修改模型结构，具有如下优势：

直接操作：无需 XML 解析和序列化的开销
类型安全：API 提供类型检查，减少错误
即时反馈：修改后可以立即编译和测试
动态适应：可以根据仿真状态动态调整模型

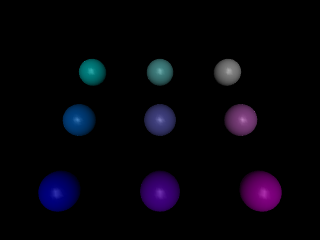

下面使用 mjspec 创建一个球体阵列模型：

# 创建一个简单的基础模型 / Create a simple base model
base_xml = """
<mujoco>
    <worldbody>
        <geom type="plane" size="10 10 0.1" rgba="0.8 0.8 0.8 1"/>
    </worldbody>
</mujoco>
"""

# 使用 spec 动态添加物体 / Dynamically add bodies using spec
spec = mujoco.MjSpec()
spec.from_string(base_xml)

# 获取 worldbody / Get worldbody
worldbody = spec.worldbody

# 动态添加多个球体 / Dynamically add multiple spheres
for i in range(3):
    for j in range(3):
        # 添加物体 / Add body
        body = worldbody.add_body()
        body.name = f"sphere_{i}_{j}"
        body.pos = [i*0.5 - 0.5, j*0.5 - 0.5, 1.0]

        # 添加自由关节 / Add free joint
        joint = body.add_joint()
        joint.type = mujoco.mjtJoint.mjJNT_FREE

        # 添加几何体 / Add geometry
        geom = body.add_geom()
        geom.type = mujoco.mjtGeom.mjGEOM_SPHERE
        geom.size = [0.1, 0, 0]
        geom.rgba = [i/2, j/2, 1, 1]
        geom.mass = 0.1

# 编译模型 / Compile model
dynamic_model = spec.compile()
dynamic_data = mujoco.MjData(dynamic_model)

print(f"动态创建的模型 / Dynamically created model:")
print(f"- 物体数 / Bodies: {dynamic_model.nbody}")
print(f"- 自由度 / DOFs: {dynamic_model.nv}")

动态创建的模型 / Dynamically created model:
- 物体数 / Bodies: 10
- 自由度 / DOFs: 54

代码解析

模型创建
- mujoco.MjSpec() ：创建模型规范对象，其为模型的内存表示，可动态修改
- spec_name.from_string(xml_name)：XML 和 Spec 之间支持相互转换
组件访问
- mujoco 下的一级节点可以作为 spec 的属性直接访问并修改，例如 spec.option.timestep = 0.001
- 二级及以下节点需要通过父节点的 add_* 方法添加，在显式创建后才能访问并修改
- 组件类型需要通过相应的枚举定义（mjtJoint，mjtGeom 等）
模型编译
- spec.compile()：将 spec 转换为优化的仿真模型
- spec 编译后无法再修改，但可以通过 spec.clone() 保存其模板

高级建模功能

MJCF 还有其他强大的建模组件，这里再介绍两种。

composite

composite 组件可以创建软体和复杂几何结构，包括以下 type 类型：

类型	维度	主要应用	约束类型
`particle`	3D	颗粒	接触
`grid`	2D	薄膜、布料	边约束
`cloth`	2D	布料、薄膜	边+对角约束
`rope`	1D	绳索、链条	拉伸约束
`cable`	1D	电缆、肌腱	拉伸+弯曲约束
`box`	3D	立方软体	体约束
`cylinder`	3D	圆柱软体	体约束
ellipsoid	3D	椭球软体	体约束

composite 是一种复合体，是由 geom 定义的小单元组成的阵列，阵列参数在 composite 中给出：

count：小单元在阵列的三个维度上的数量，对于一维和二维的复合体，不包含的维度配置为 1
spacing：相邻小单元之间的间距
mass：复合体的总质量，自动分配到每个小单元

以下是一个颗粒系统的例子：

<composite type="particle" count="5 5 5" spacing="0.03" mass="0.1">
    <geom type="sphere" size="0.015" rgba="1 0 0 1"/>
</composite>

通常情况下，sphere 用于颗粒状集合，capsule 用于链式链接，box 用于块状结构。

除此之外，子元素 skin 可以为 composite 添加视觉外观、连续表面，例如下面这个布料：

<composite type="cloth" count="10 10 1" spacing="0.04">
    <skin material="fabric" thickness="0.001"/>
    <geom type="box" size="0.015" mass="0.001"/>
</composite>

equality

equality 组件用于在模型中的任意两个实体之间创建约束，不受层级结构限制，比关节更加灵活。以下是 equality 不同类型的子元素组件：

connect：使两个物体上两个点重合，物体仍可各自绕点旋转
distance：使两个物体上两个点保持固定的距离，物体仍可各自绕点旋转
weld：固定两个物体之间的相对位姿，使之像同一个物体一样运动
joint：建立起两个关节的广义位置之间的多项式映射关系
tendon：建立起两个肌腱的标量长度之间的多项式映射关系

每种约束类型都有如下通用参数：

name：约束的标识名称
type1/2：约束所作用的两个实体的名称（type 对应约束的实体类型）
active：布尔值，控制约束是否生效
solimp：阻抗参数
solref：约束求解器

下面是一些例子：

<equality>
  <!-- 假设有两个名为 box1 和 box2 的刚体 -->
  <!-- 两个物体将始终保持 0.5 米的距离 -->
  <distance name="rod_constraint"
           body1="box1" body2="box2"
           anchor1="0.1 0 0" anchor2="-0.1 0 0"
           distance="0.5"
           solref="0.02 1" />
           <!-- 调整 solref 可以使它更像硬杆或弹性杆 -->
</equality>

anchor：作用点在物体局部坐标系下的位置
distance：作用点之间的距离

<equality>
  <!-- 假设有两个名为 hinge1 和 hinge2 的关节 -->
  <!-- 此约束强制 hinge2 的角度永远是 hinge1 的两倍 -->
  <joint name="couple_hinges"
         joint1="hinge1" joint2="hinge2"
         polycoef="0 2 0 0 0" />
</equality>

polycoef：关节之间广义位置映射关系的多项式系数，假设关节 1 和 2 的广义位置分别为 $q_1$ 和 $q_2$ ，polycoef 数组中第 n 个元素为 $c_n$ ，则其数学表达式为

$q_2=\sum^{N-1}_{n=0}c_n\cdot q_1$

模型验证与优化

在渲染模型之前，检查模型的物理合理性并优化性能可以取得更好的效果。下面的代码包含了一些基本的验证和优化方面：

def validate_model(model: mujoco.MjModel) -> Dict[str, List[str]]:
    """
    验证模型的物理合理性 / Validate physical validity of model
    """
    warnings = {
        "mass": [],
        "inertia": [],
        "collision": [],
        "joint": []
    }

    # 检查质量 / Check masses
    for i in range(model.nbody):
        mass = model.body_mass[i]
        if mass <= 0 and i > 0:  # 跳过world body
            warnings["mass"].append(f"Body {i} has zero or negative mass")
        elif mass > 1000:
            warnings["mass"].append(f"Body {i} has very large mass: {mass}")

    # 检查惯性 / Check inertias
    for i in range(model.nbody):
        inertia = model.body_inertia[i]
        if i > 0 and np.any(inertia <= 0):
            warnings["inertia"].append(f"Body {i} has invalid inertia")

    # 检查关节限位 / Check joint limits
    for i in range(model.njnt):
        if model.jnt_limited[i]:
            range_val = model.jnt_range[i]
            if range_val[0] >= range_val[1]:
                warnings["joint"].append(f"Joint {i} has invalid range")

    return warnings

# 优化模型设置 / Optimize model settings
def optimize_model_settings(xml_string: str) -> str:
    """
    优化模型的仿真设置 / Optimize simulation settings
    """
    root = ET.fromstring(xml_string)

    # 确保有option标签 / Ensure option tag exists
    option = root.find('option')
    if option is None:
        option = ET.SubElement(root, 'option')

    # 优化设置 / Optimize settings
    option.set('timestep', '0.002')  # 2ms timestep
    option.set('iterations', '50')
    option.set('solver', 'Newton')
    option.set('jacobian', 'auto')

    # 添加size标签优化内存 / Add size tag to optimize memory
    size = root.find('size')
    if size is None:
        size = ET.SubElement(root, 'size')
    size.set('memory', '1M')

    return ET.tostring(root, encoding='unicode')

# 测试验证函数 / Test validation function
warnings = validate_model(chain_model)
print("模型验证结果 / Model validation results:")
for category, issues in warnings.items():
    if issues:
        print(f"\n{category.upper()} 警告 / warnings:")
        for issue in issues:
            print(f"  - {issue}")
    else:
        print(f"\n{category.upper()}: ✓ 通过 / Passed")

模型验证结果 / Model validation results:

MASS: ✓ 通过 / Passed

INERTIA: ✓ 通过 / Passed

COLLISION: ✓ 通过 / Passed

JOINT: ✓ 通过 / Passed

物理合理性检查
- 质量应为正数且不宜过大
- 惯性矩应为正数
- 关节限位的下限必须严格小于上限
性能调优
- 配置合理的仿真参数
- 通过 size 组件为仿真预分配内存用于仿真时的临时数据结构
