本文详细介绍了目标检测的重要概念，如IOU、NMS和边界回归，并逐步剖析了从R-CNN到Fast-RCNN、SPP-Net、Faster-RCNN、YOLO和SSD等深度学习目标检测算法的演进过程，揭示了这些方法在解决计算效率和检测精度方面的改进。

文章目录

一、计算机视觉四大任务

分类任务（Classification）：需要解决图片内容“是什么”的问题，即判断图片包含什么类别。
定位（Location）：需要解决图片内的目标“在哪里”的问题，即定位出图片内的目标的位置。
检测（Detection）：需要解决图片内容“是什么，在哪里”的问题，即定位出目标的的位置以及判断目标的类别。
分割（Segmentation）：分为实例的分割和场景分割，解决“每一个像素属于哪个目标物或场景”的问题。

二、目标检测

**目标检测： **是找出图像中所有感兴趣的目标（物体），确定它们的位置和大小。

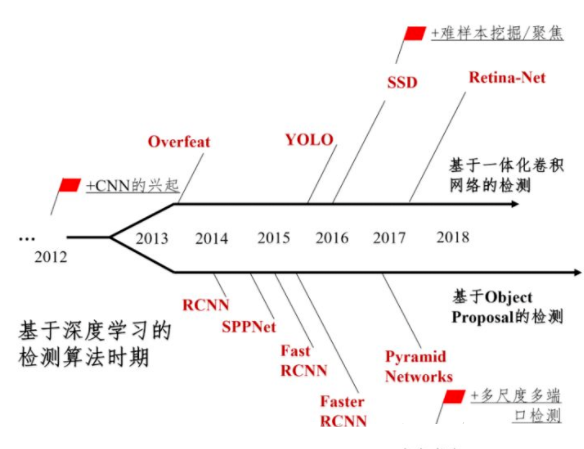

过去的十多年来看，自然图像的目标检测算法都是基于传统手工特征的时期，自2013年起至今，为基于深度学习的目标检测时期。下图为目标检测基于深度学习技术的发展历程，下面将分别对这些算法和其中采用的技术进行介绍。

1.相关概念

（1）交并比IOU

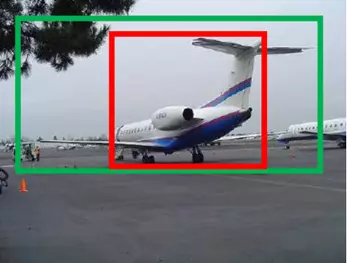

如下图绿色框是人工标注的ground truth，红色框是目标检测算法最终给出的结果bounding box，显然绿色框对于飞机这个物体检测的更加准确，IOU正是表达这种bounding box和ground truth的差异的指标。

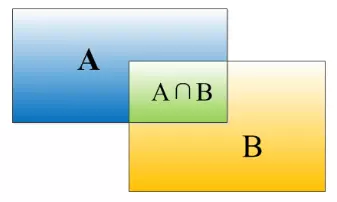

IOU定义了两个目标检测面积的重叠度，当算法给出的框和人工标注的框差异很小时，或者说重叠度（IOU）很大时，可以说算法产生的bounding box（简写bbox）就很准确。如下图所示，矩形框A、B的一个重合度IOU计算公式为：IOU=(A∩B)/(A∪B)

注：如果以下概念看不懂，可以直接看RCNN部分，然后再返回查看。

（2）非极大值抑制NMS

目标检测算法一般会给出目标很多的粗略结果，我们需要通过非极大值抑制方法，把其他冗余的结果经进行排除，消除多余的框，找到最佳的bbox。如下图所示，红色框表示含有多个目标区域，通过非极大值抑制，将其他冗余目标区域删除，得到绿色的目标区域。

具体过程如下：
假设根据分类器的得到的分类概率大小为： A<B<C<D<E<F

从最大概率矩形框F开始，分别判断A~E与F的重叠度IOU是否大于某个设定的阈值;
假设B、D与F的重叠度超过阈值，即说明B、D、F目标区域都很相似，A、C、E是其他的目标区域，那么就扔掉B、D；并标记第一个矩形框F，即仅仅留下概率最大的。
从剩下的矩形框A、C、E中（其他目标区域），选择概率最大的E，然后判断E与A、C的重叠度，重叠度大于一定的阈值，那么就扔掉；并标记E是我们保留下来的第二个矩形框。
就这样一直重复，找到所有被保留下来的矩形框，由于我们设置了交并比，每个保存的矩形框仅仅代表一个目标，即如果图片里面有两个目标，则最后仅仅保存两个bbox。

（3）边界回归(Bounding-box regression )

根据前面的概念可知，每个目标最后会有一个Bounding-box，如下图红色框目标所示，绿色框为人工标注的最佳目标区域。但是由前面介绍的IOU指标可知，这里算法给出的红色框可以认为是检测失败的，因为它和绿色的ground truth的 IOU值小于了0.5（目测……），也就是说重叠度不够，目标检测不准确。此时就需要对这个红色框进行微调。使得经过微调后的窗口跟Ground Truth 更接近，即边界框回归。

如下图所示，红色的框 P 代表原始的目标区域，绿色的框 G代表人工标注的最佳区域，边界框回归的目标是：寻找一种关系使得输入原始的窗口 P 经过映射得到一个跟真实窗口 G 更接近的回归窗口G^，由于这个过程涉及很多公式推导，所以此处不详细阐述。

2.R-CNN

RCNN（Regions with CNN features）是将CNN卷积神经网络应用到目标检测问题上的一个里程碑，借助CNN良好的特征提取和分类性能，通过Region Proposal方法实现目标检测问题的转化。
算法可以分为4个步骤：

（1）候选区域选择

Region Proposal是一类传统的区域提取方法，可以看作不同宽高的滑动窗口，通过窗口滑动获得潜在的目标图像，一般候选区为为2千个即可。

（2）CNN特征提取

将候选区域的目标图像进行归一化，作为CNN的标准输入。通过CNN卷积和池化等操作，得到固定维度的输出特征向量。原始论文中的CNN采用在 ImageNet 上已经训练好的模型，然后在 PASCAL VOC 数据集上进行迁移学习fine-tune（迁移学习的一种方法）。因为 ImageNet 的图像高达几百万张，利用卷积神经网络充分学习浅层的特征，然后在小规模数据集做规模化训练，从而可以达到好的效果。
R-CNN 抽取了一个 4096 维的特征向量，采用的是 Alexnet，需要注意的是 Alextnet 的输入图像大小是 227x227。而产生的候选区域大小不一，为了与 Alexnet 兼容，R-CNN 采用了非常暴力的手段，那就是无视候选区域的大小和形状，统一变换到 227*227 的尺寸，边界区域需要进行填充（padding）。

（3）分类与边界回归

该过程包括两个步骤：

一是对CNN模型的输出特征向量进行分类，如利用 SVM 分类器进行类别的识别，产生分类分数（候选区域的概率值）。候选区域有 2000 个，所以很多会进行重叠。所以需要针对每个类，通过计算 IoU 指标，采取非极大值抑制，以最高分的区域为基础，剔除掉那些重叠位置的区域。
二是通过边界回归（bounding-box regression) 得到精确的目标区域，如上述概念边界回归，由于实际目标产生的区域并不准确，所以通过一个线性的回归模型，对完成分类的目标进行精确的定位。

如下图为R-CNN总的流程图：
