一、引言：滤波跟踪——捷联惯导系统的“精度守护神”
捷联惯导系统（SINS）作为一种自主式导航技术，通过将惯性测量单元（IMU）直接固连在载体上，无需复杂的机械框架，就能实时输出载体的姿态、位置和速度信息，广泛应用于无人机、自动驾驶汽车、航天器等领域。但捷联惯导系统存在一个致命短板：IMU的陀螺仪和加速度计会不可避免地产生漂移误差，这些误差会随着时间不断累积，导致导航精度持续下降，就像一辆没有校准的指南针汽车，行驶时间越长，偏离正确路线越远。
而滤波跟踪技术正是解决这一问题的“关键钥匙”。它通过融合惯性测量数据与其他传感器信息（如GPS、视觉传感器），利用概率估计模型实时修正惯导系统的累积误差，实现对载体状态的精准跟踪。在众多滤波算法中，卡尔曼滤波、无迹卡尔曼滤波和粒子滤波凭借各自独特的优势，成为捷联惯导系统中应用最广泛的三类核心算法。本文将从算法原理、适用场景、系统集成到性能对比，全面解析这三种滤波技术在捷联惯导系统中的滤波跟踪应用逻辑。
二、核心滤波算法原理：从线性到非线性的精准跟踪演进
（一）卡尔曼滤波（KF）：线性系统的“最优估计标杆”
卡尔曼滤波是1960年由卡尔曼提出的一种线性无偏最小方差估计方法，其核心思想是通过“预测-更新”的递推过程，在存在噪声干扰的线性系统中，精准估计系统状态。它就像一位经验丰富的导航员，先根据过往路线预测下一步位置，再结合实时观测数据修正预测偏差，始终保持对正确路线的把控。
卡尔曼滤波的应用基于两个核心假设：一是系统模型和观测模型均为线性；二是系统噪声和观测噪声均服从高斯分布。其算法流程主要分为两步：
二）无迹卡尔曼滤波（UKF）：非线性系统的“精准突破者”
为解决卡尔曼滤波在非线性系统中的局限性，Julier和Uhlmann于1997年提出了无迹卡尔曼滤波。其核心创新点是“无迹变换（UT变换）”——通过选取一组确定性的“Sigma点”来近似系统状态的概率分布，而非对非线性模型进行线性化（如扩展卡尔曼滤波EKF的泰勒展开），从而更精准地捕捉非线性系统的状态变化规律。
无迹变换的核心逻辑是：对于任意概率分布，通过选取少量 Sigma 点，将这些点代入非线性模型进行变换，再对变换后的 Sigma 点进行加权统计，即可得到非线性变换后的均值和协方差估计。相较于EKF的线性化近似，UT变换避免了线性化误差，在非线性程度不高的场景下，能显著提升估计精度。
无迹卡尔曼滤波的算法流程同样遵循“预测-更新”框架，与卡尔曼滤波的核心差异在于预测阶段的Sigma点生成与加权计算：
-
Sigma点生成：根据系统状态的均值和协方差，生成2n+1个Sigma点（n为系统状态维度），确保这些点的加权均值等于系统状态均值，加权协方差等于系统状态协方差。
-
Sigma点传播：将生成的Sigma点代入非线性系统状态方程，得到传播后的Sigma点。
-
加权统计：对传播后的Sigma点进行加权求和，得到系统状态的先验估计均值；通过加权计算得到先验误差协方差矩阵。
在捷联惯导系统中，无迹卡尔曼滤波广泛应用于中等非线性运动场景（如地面车辆的转弯、无人机的平稳飞行）。例如，在无人机捷联惯导系统中，无人机的姿态角变化（滚转角、俯仰角、偏航角）存在非线性耦合关系，采用UKF可精准估计姿态误差，融合IMU与视觉传感器的观测数据，有效提升导航精度，且计算复杂度远低于后续的粒子滤波。
（三）粒子滤波（PF）：强非线性非高斯系统的“终极解决方案”
粒子滤波是基于蒙特卡洛采样思想的非线性非高斯滤波算法，其核心原理是用大量随机粒子（样本）来近似系统状态的后验概率分布，通过对粒子的加权、重采样等操作，逐步筛选出更接近真实系统状态的粒子，最终通过粒子的加权均值得到系统状态估计值。它就像一群探索者在未知区域搜寻目标，通过不断淘汰偏离目标的探索者、保留接近目标的探索者，最终锁定目标位置。
粒子滤波打破了卡尔曼滤波和无迹卡尔曼滤波对系统模型和噪声分布的限制，适用于任意非线性、任意噪声分布的系统，是强非线性场景下的理想滤波方案。其核心算法流程如下：
-
初始化阶段：根据系统状态的先验分布，生成N个随机粒子，每个粒子对应一个可能的系统状态。
-
预测阶段：将每个粒子代入非线性系统状态方程，得到预测粒子集。
-
权重更新阶段：根据观测模型，计算每个预测粒子与实际观测值的匹配程度，即权重（权重越大，粒子越接近真实状态）。
-
重采样阶段：删除权重过小的粒子，保留权重较大的粒子，并基于权重进行随机采样，生成新的粒子集，确保粒子集始终聚焦于真实状态附近，避免粒子退化（多数粒子权重趋近于0）。
-
状态估计阶段：对重采样后的粒子进行加权求和，得到系统状态的估计值。

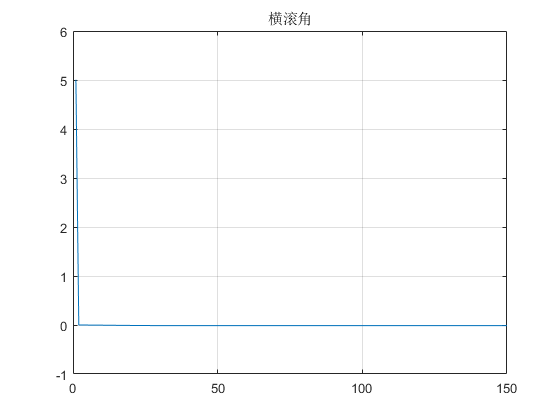

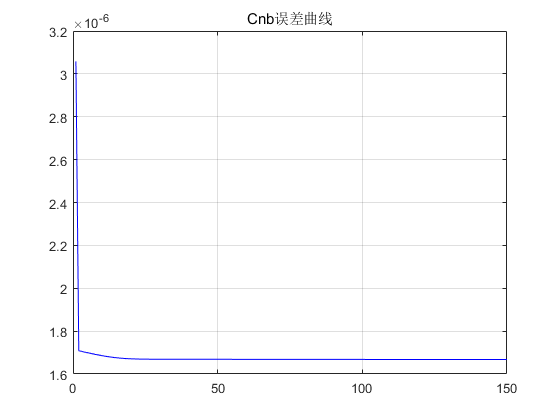

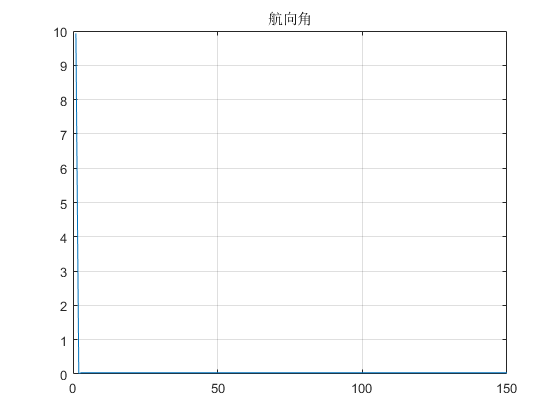

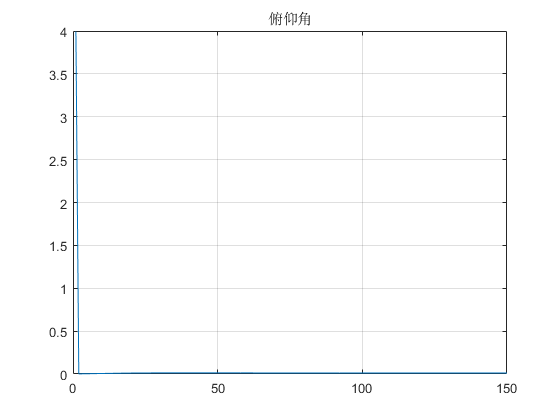

⛳️ 运行结果
📣 部分代码
function Q0=Qinitialization(sita,r,fai)
q0=cos(fai/2)*cos(sita/2)*cos(r/2)+sin(fai/2)*sin(sita/2)*sin(r/2);
q1=cos(fai/2)*sin(sita/2)*cos(r/2)+sin(fai/2)*cos(sita/2)*sin(r/2);
q2=cos(fai/2)*cos(sita/2)*sin(r/2)-sin(fai/2)*sin(sita/2)*cos(r/2);
q3=cos(fai/2)*sin(sita/2)*sin(r/2)-sin(fai/2)*cos(sita/2)*cos(r/2);
Q0=[q0;q1;q2;q3];
Q0=Q0/sqrt(q0*q0+q1*q1+q2*q2+q3*q3);
🔗 参考文献
[1]丁杨斌,申功勋.Unscented粒子滤波在静基座捷联惯导系统大方位失准角初始对准中的应用研究[J].航空学报, 2007, 28(2):5.DOI:10.3321/j.issn:1000-6893.2007.02.028.
