【图像去雨】基于尺度感知的多阶段循环网络单幅图像去雨附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码获取及仿真咨询内容私信。

🔥 内容介绍

一、核心问题与解决方案

雨图像的本质挑战：

• 多尺度雨纹共存

  ：不同大小雨条纹 (大条纹遮挡大区域，小条纹稀疏分布) 相互重叠，特征混杂

• 雨雾效应

  ：雨滴散射导致的整体对比度降低，使背景细节模糊

• 密集雨纹

  ：在暴雨或场景深度变化大时，传统单阶段方法难以处理高密度叠加的雨条纹

核心思想：

• 设计并行子网络专门处理特定尺度雨条纹，避免不同尺度特征相互干扰

• 采用多阶段递进处理，逐次剥离不同层次雨纹，解决单次去除不彻底问题

• 引入循环迭代机制，在每个尺度内对雨纹预测进行多次优化，提升精度

二、网络架构详解

2.1 整体框架

网络由三大核心组件构成：

组件	功能	特点
DenseNet 骨干	提取通用图像特征，不使用下采样 (去除 transition 层)	保持分辨率，增强特征传递，避免信息丢失
尺度感知并行子网络	每组负责特定尺度雨条纹强度图估计	并行处理不同尺度雨纹，减少类别内竞争
多阶段循环结构	前阶段输出作为后阶段输入，逐次细化	渐进式雨纹剥离，解决残留和暗条纹问题

2.2 尺度感知机制 (核心创新)

将雨条纹按面积分为三类：

• 小尺度：(0, 60] 像素 ²，对应远处细小雨丝

• 中尺度：(60, 300] 像素 ²，常见雨条纹

• 大尺度：(300, 600] 像素 ²，近景粗大雨条

并行子网络设计：

• 每个子网络采用带残差连接的循环卷积层，对特定尺度雨纹敏感

• 不同尺度子网络共享 DenseNet 提取的特征，但独立预测各自雨纹图

• 大尺度子网络采用更大感受野，适应稀疏但覆盖广的粗条纹特性

2.3 多阶段循环流程

阶段内处理：

1. DenseNet 提取特征图 F

2. 并行子网络分别估计各尺度雨纹图 R₁, R₂, R₃

3. 合并雨纹图: R = R₁ + R₂ + R₃

4. 初步去雨: T = O - R (O 为输入雨图)

阶段间传递：

• 将 T 和原始特征 F 一起送入下一阶段

• 后续阶段专注于去除残留雨纹和修正暗条纹

• 每个阶段的循环模块迭代 4 次，逐步优化雨纹估计

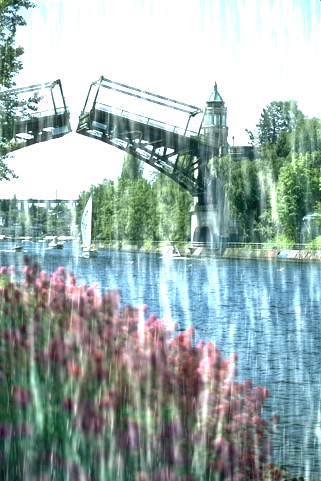

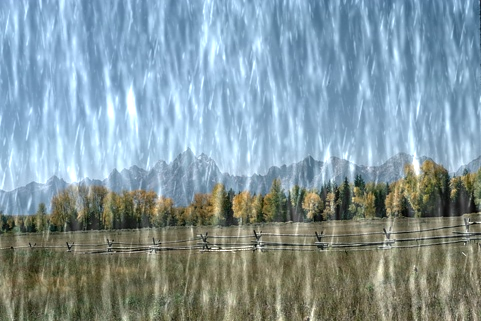

⛳️ 运行结果

📣 部分代码

bw = size(im, 2);

for str_index = num_of_strtype

clean_final = double(im);

st_final = zeros(bh, bw, 3);

str_file_list = dir([streak_root, '*.png']);

stage_st_final = zeros(bh,bw,3);

% dense

for i = 1:32

strnum = randi(length(str_file_list));

st = imread([streak_root, str_file_list(strnum).name]);

st = st(4:end, :,:);

st = rotate_and_crop(st, deg);

st = imresize(st, 4);

newst = zeros(size(st));

bwst = imbinarize(rgb2gray(st));

mask = bwareafilt(bwst, [0, 500]);

for c = 1:3

temp = st(:,:,c);

%temp(mask==0) = 0;

temp = temp.*uint8(mask);

newst(:,:,c) = imgaussfilt(temp, 1);

end

newst = imresize(newst, 0.25);

sh = size(newst, 1);

sw = size(newst, 2);

row = randi(sh - bh);

col = randi(sw - bw);

newst = newst(row:row+bh-1, col:col+bw-1, :);

tr = rand() * 0.4 + 0.4;

clean_final = clean_final + double(newst) * tr;

st_final = st_final + double(newst)*tr;

stage_st_final = stage_st_final + double(newst)*tr;

end

% write dense streak

imwrite(uint8(stage_st_final), sprintf('out/str%s-type%d-dense.png', filename, str_index));

disp('dense'); disp(mean(stage_st_final(:)))

% write dense streak file into file list

fprintf(dense_list_stats, sprintf('../../data/MultiRain/clean_set/BSD300-GaussianBlur/str%s-type%d-dense.png\n', filename, str_index));

% ========================== MIDDLE ===============================

stage_st_final = zeros(bh,bw,3);

for i = 1:2

strnum = randi(length(str_file_list));

st = imread([streak_root, str_file_list(strnum).name]);

st = st(4:end, :,:);

st = rotate_and_crop(st, deg);

st = imresize(st, 4);

newst = zeros(size(st));

bwst = imbinarize(rgb2gray(st));

mask = bwareafilt(bwst, [2000, 5000]);

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
