🔥 内容介绍

一、齿盘切削加工的技术背景与优化需求

齿盘作为精密传动系统的核心部件，广泛应用于航空航天、汽车制造及高端装备领域，其加工精度（如齿形误差、表面粗糙度）与加工效率（如材料去除率、刀具寿命）直接决定传动系统的运行稳定性与服役寿命。在齿盘切削加工中，切削参数（切削速度 v、进给量 f、背吃刀量 ap）是影响加工性能的关键变量：过高的切削速度易导致刀具过热磨损，降低加工精度；过低的进给量虽能提升表面质量，却会大幅延长加工周期；而背吃刀量的选择则需在材料去除效率与加工应力变形间寻找平衡。

传统齿盘切削参数优化多依赖经验公式或单目标试错实验，存在两大核心局限：一是难以同时满足 “高精度 - 高效率 - 低损耗” 的多目标需求，例如追求表面粗糙度降低时往往伴随刀具寿命缩短；二是实验成本高、周期长，尤其针对高强度合金材质（如钛合金、高温合金）的齿盘加工，单次参数调试需消耗大量材料与刀具。因此，引入智能算法构建 “预测 - 优化” 一体化模型，成为突破齿盘切削参数优化瓶颈的关键路径。

二、关键技术原理：SVM 预测模型与 NSGAII 优化算法

2.1 支持向量机（SVM）：加工性能预测核心

SVM 作为一种基于统计学习理论的监督学习算法，其核心优势在于通过核函数映射将低维非线性问题转化为高维线性可分问题，能在小样本数据下实现高精度预测，完美适配齿盘切削实验中 “样本获取成本高” 的场景。在齿盘切削参数优化中，SVM 主要用于构建 “切削参数 - 加工性能” 的映射关系，具体实现流程如下：

（1）样本数据集构建

以齿盘常用材质（如 40CrNiMoA 合金）为加工对象，设计正交实验获取样本数据：

输入变量：切削速度 v（80-150m/min）、进给量 f（0.1-0.3mm/r）、背吃刀量 ap（0.5-2mm），共 3 个关键切削参数；

输出变量：表面粗糙度 Ra（反映加工精度）、刀具磨损量 VB（反映刀具寿命）、材料去除率 Q（反映加工效率），共 3 个核心加工性能指标；

实验采用 L27 (3³) 正交表，获取 27 组样本数据，其中 80% 用于 SVM 模型训练，20% 用于模型验证。

（2）SVM 模型优化与验证

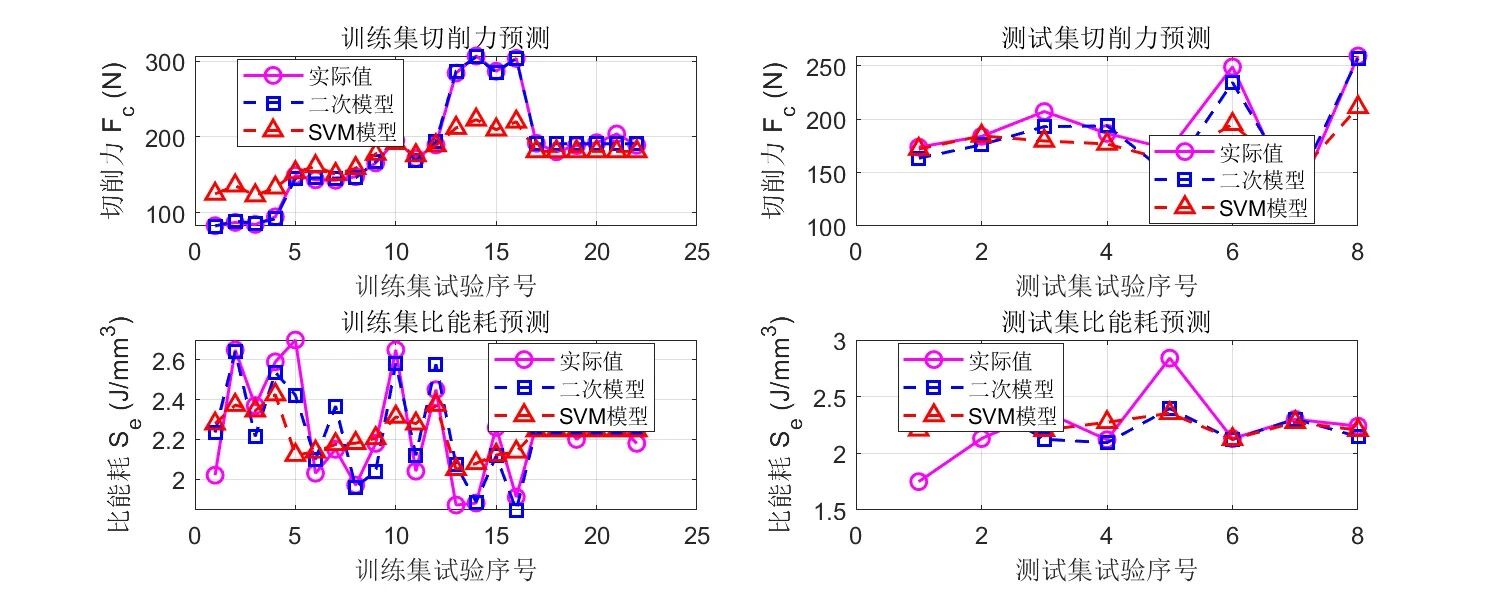

通过网格搜索法优化 SVM 的核函数（选用 RBF 核函数，兼顾非线性拟合能力与计算效率）、惩罚系数 C（控制模型复杂度）及核函数参数 γ（影响样本映射维度），最终构建的 SVM 预测模型验证结果如下：

表面粗糙度 Ra 预测误差≤5.2%，刀具磨损量 VB 预测误差≤6.8%，材料去除率 Q 预测误差≤4.5%；

模型决定系数 R² 均≥0.92，表明 SVM 能精准拟合切削参数与加工性能的非线性关系，可替代传统实验成为性能预测工具。

2.2 非支配排序遗传算法 II（NSGAII）：多目标优化核心

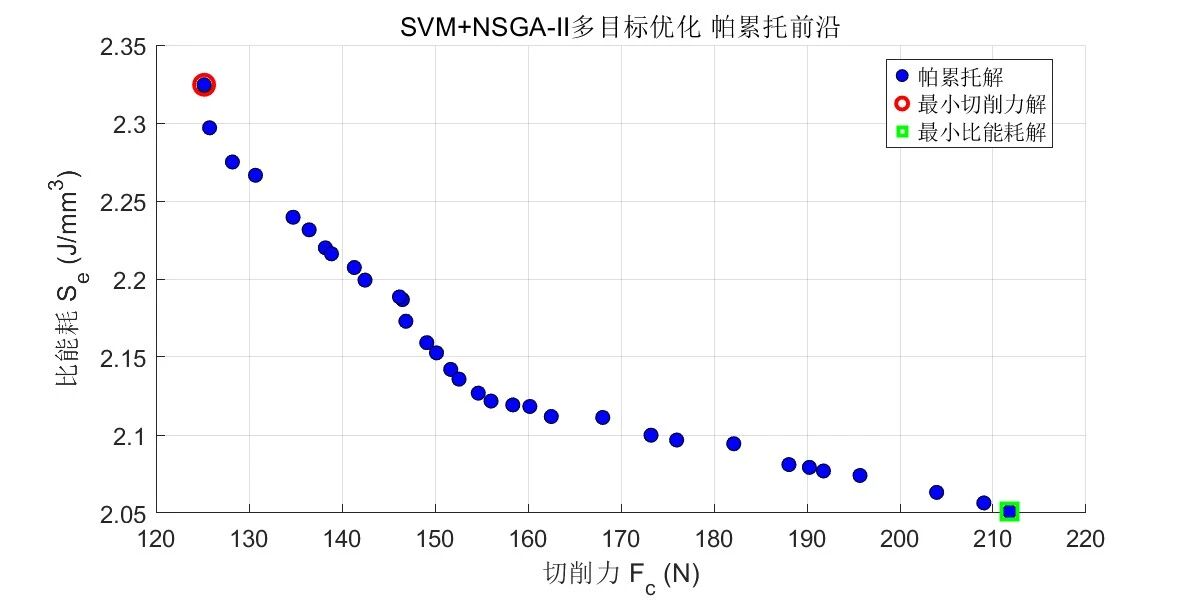

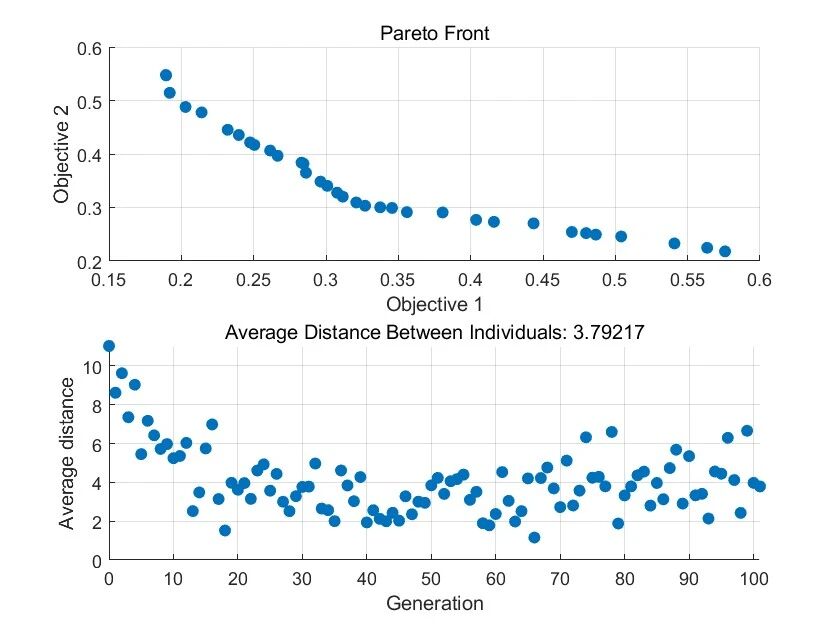

NSGAII 是针对多目标优化问题的改进遗传算法，通过非支配排序（区分解的优劣等级）、拥挤度计算（保持解的多样性）及精英保留策略（提升算法收敛性），能高效搜索 “帕累托最优解”（即无法同时提升所有目标的最优解集合），适配齿盘切削 “多目标冲突” 的优化需求。

（1）NSGAII 优化模型构建

优化目标：

最小化表面粗糙度 Ra（提升加工精度）；

最小化刀具磨损量 VB（延长刀具寿命）；

最大化材料去除率 Q（提升加工效率）；

约束条件：

切削速度 v≤150m/min（避免刀具过热）；

进给量 f≥0.1mm/r（避免加工效率过低）；

背吃刀量 ap≤2mm（避免加工应力过大导致齿形变形）；

算法参数设置：种群规模 100，迭代次数 50，交叉概率 0.8，变异概率 0.05，确保算法收敛性与解的多样性。

（2）SVM 与 NSGAII 的耦合逻辑

将 SVM 预测模型作为 NSGAII 的 “适应度函数”：NSGAII 每生成一组切削参数候选解，即输入 SVM 模型获取对应的 Ra、VB、Q 预测值，再通过非支配排序与拥挤度计算筛选最优解，避免传统优化中 “实验 - 评估” 的重复循环，大幅提升优化效率（优化周期从传统实验的 72 小时缩短至 2 小时以内）。
