【雷达反射】双基地海面雷达反射率的NRL模型附Matlab代码和报告

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

本报告介绍了一种计算海面双基地微波反射率的方法。鉴于舰载雷达系统常面临低掠射角场景，本报告仅针对低掠射角情况展开论述，同时涵盖面内几何构型与面外几何构型。对于高掠射角场景，以及机载或星载雷达（的反射率计算），则需借助额外模型。

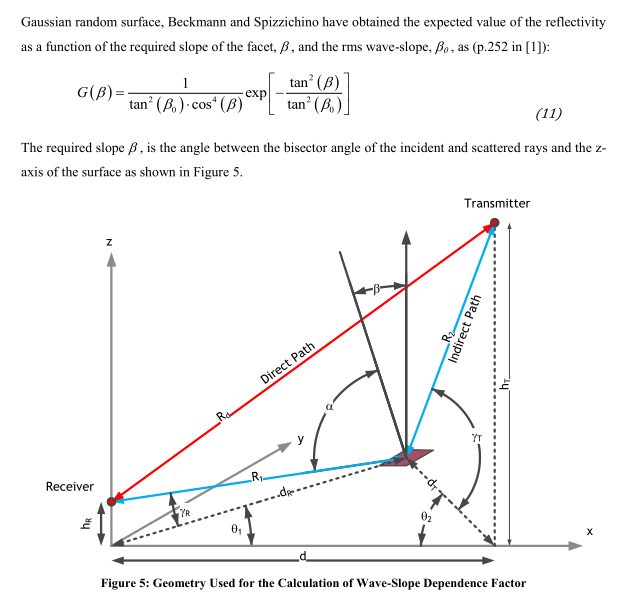

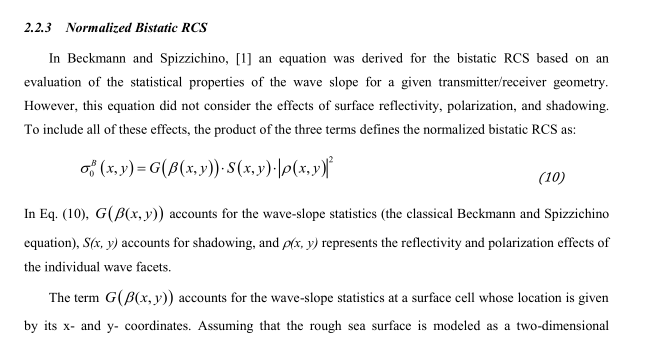

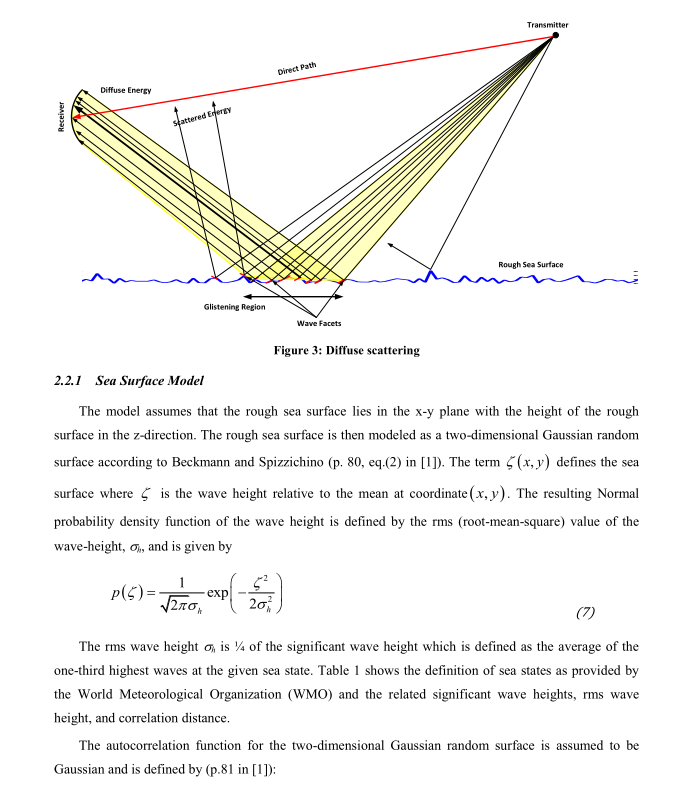

在前向散射区域，该模型以贝克曼（Beckman）与斯皮齐奇诺（Spizzichino）的研究成果 [1] 为基础，并补充了后续关于遮蔽效应 [2] 与极化效应 [3] 的相关研究。而在前向散射亮区之外，该模型采用启发式方法构建，其依据是实测单基地反射率与双基地反射率之间的相似性。

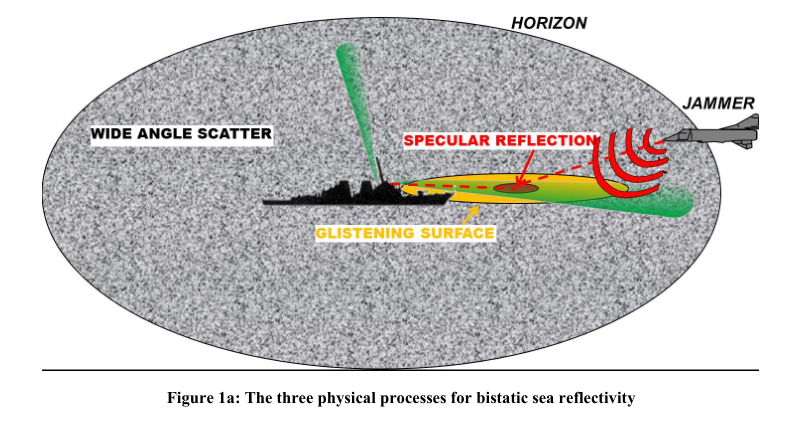

本报告所述模型的核心目标，是评估海面产生的干扰反射信号进入雷达主瓣与旁瓣的强度。这类干扰反射信号（有时被称为 “热杂波”）可能会降低自适应干扰抵消系统（如旁瓣抵消器）的性能。此外，该模型也可用于评估双基地雷达系统的性能。

在标准传播条件下，远距离发射信号经海面双基地反射后进入接收天线的现象，会在所有方位角上出现，其覆盖范围可达与发射端或接收端高度相关的 4/3 地球雷达视距。在波导传播条件下，受大气折射特性的影响，反射现象可能在更远的距离上发生。对于波导效应的影响，最有可能采用类似于多克里（Dockery）[4] 提出的单基地海杂波处理方法，将其纳入模型计算范畴。该方法依赖于通过 TEMPER [5] 等程序获得的传播预测结果。不过，本研究暂未纳入这一扩展内容。

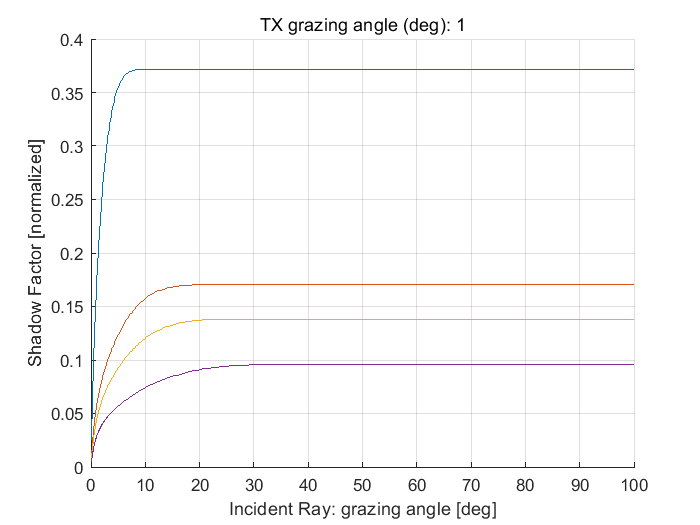

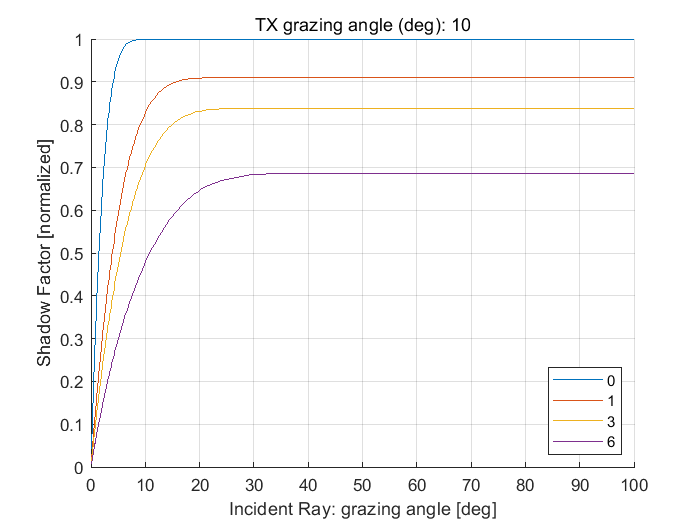

⛳️ 运行结果

📣 部分代码

classdef TestCore < matlab.unittest.TestCase

methods (Test)

function test_core(tc)

[sigmaCoPol_dB, sigmaXPol_dB, grazRx, grazTx, phiRx, phiTx,...

thetaRx, thetaTx, R1, R2, Rd, hT] = ...

ReflectivityCoeff_Calculation;%(hR, thetad, SeaState, D, FGHz,...

% xPatch, yPatch, Shadowing, TxPol,hT)

tc.assertEqual(sigmaCoPol_dB, -2.10261523881432577099)

tc.assertEqual(sigmaXPol_dB, -80)

tc.assertEqual(grazRx, 21.80121772475218477894)

tc.assertEqual(grazTx, 3.13021359358712603083)

tc.assertEqual(phiRx, 21.80155475919652019456)

tc.assertEqual(phiTx, 3.19728335901506000027)

tc.assertEqual(thetaRx, 0)

tc.assertEqual(thetaTx, 0)

tc.assertEqual(R1, 53.85170268752635536202)

tc.assertEqual(R2, 9965.50994275009725242853)

tc.assertEqual(Rd, 10014.36908997420869127382)

tc.assertEqual(hT, 549.99431537464261054993)

end

end

end

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
