【翼型】NACA 4位翼型Matlab仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、四位数字翼型程序

本程序为四位数字翼型程序，因此只需指定四位数字的翼型编号即可。若数字位数多于或少于四位，程序将报错。对于两种最常用的翼型，可尝试输入：

• 0012（对称翼型）

• 2412（有弯度翼型）

二、攻角（AoA）

攻角（Angle of Attack，简称 AoA）设置仅用于可视化展示，不会对翼型坐标文件产生影响。若您需在面元法程序中使用该坐标文件，则无需在坐标文件中包含攻角信息 —— 攻角应在面元法程序内部自行设置。通过这种方式，同一个翼型坐标文件可适用于任意攻角场景。

三、网格点（Grid Points）

该参数用于指定翼型上表面和下表面各自的网格点数量。例如，若您设置 10 个网格点，则翼型上表面会生成 10 个点，下表面也会生成 10 个点，而非总共 10 个点。

网格点数量的最小值为 3：若仅设置 2 个网格点，生成的翼型将退化为一条直线；设置 3 个网格点时，翼型会呈现出带有一定厚度的菱形形状。显然，若需精确还原翼型轮廓，应选择更多的网格点。

四、网格类型（Grid Type）

您可选择 “均匀网格（uniform）” 或 “非均匀网格（non-uniform）” 两种类型：

• 均匀网格：将翼型的 X 轴坐标从 0 到 1 均匀划分，网格点在整个翼型表面分布均匀；

• 非均匀网格：在翼型的前缘（Leading Edge，简称 LE）和后缘（Trailing Edge，简称 TE）聚集更多网格点。在相同网格点总数的前提下，这种类型能更精准地还原前缘和后缘的轮廓。

这一特性在涡旋面元法中尤为重要 —— 该方法中压力系数的计算结果高度依赖前缘和后缘的网格精度。因此，建议优先选择非均匀网格类型。

五、后缘设置（Trailing Edge）

该选项用于指定翼型后缘为 “闭合（closed）” 或 “开放（open）” 状态：

• 闭合后缘：翼型上表面和下表面的最后一个网格点具有相同的 X 坐标和 Y 坐标（后缘为一个点）；

• 开放后缘：上表面和下表面的最后一个网格点 X 坐标相同，但 Y 坐标不同（下表面的 Y 坐标为上表面的负值，后缘呈缝隙状）。

若您计划激光切割模型飞机的翼肋，建议选择开放后缘 —— 这种结构的翼肋更不易断裂。

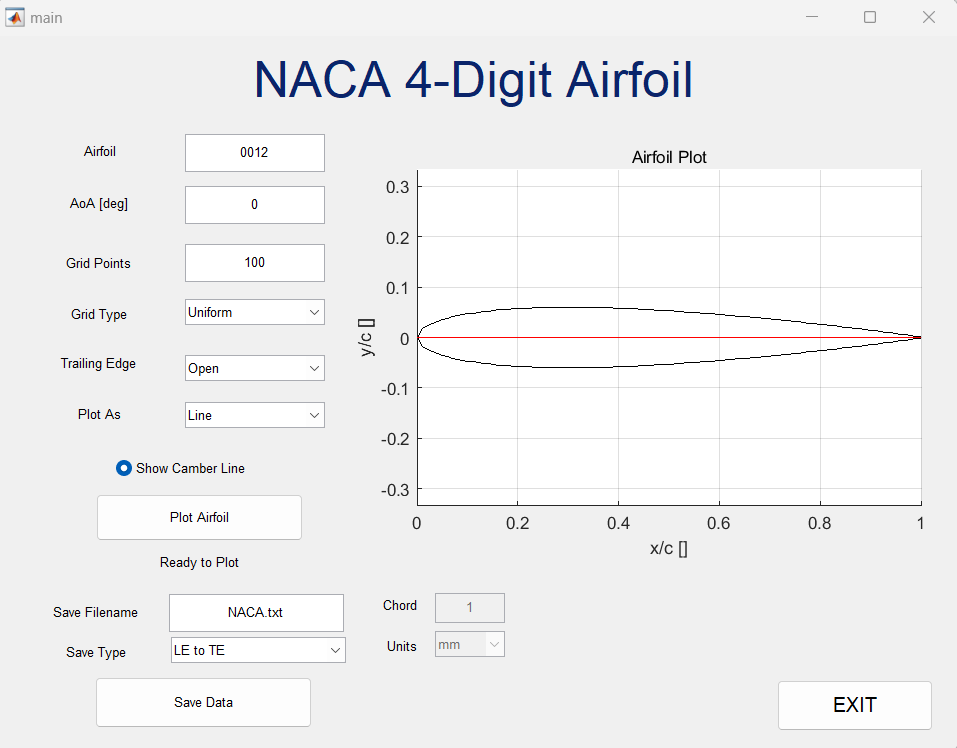

⛳️ 运行结果
