🔥 内容介绍

在遥感图像特征匹配算法的研发与验证中，“地面真值缺失”“评估流程繁琐” 是两大核心痛点 —— 传统人工标注地面真值需耗费大量时间（标注 10 对立体图像需 20 + 人天），且标注结果易受主观因素影响；而真实遥感图像的成像条件（如光照、分辨率、地形）难以控制，无法为算法评估提供标准化测试环境。轨道推扫帚立体成像系统凭借其 “可定制成像参数”“精准几何建模”“批量生成标准数据” 的优势，成为构建特征匹配算法自动评估平台的理想硬件基础。本文将从系统成像原理、评估平台构建逻辑、算法评估实践三方面，解析该系统如何实现特征匹配算法的高效、客观、可重复评估。

一、轨道推扫帚立体成像系统的核心原理与优势

轨道推扫帚立体成像系统是遥感卫星常用的成像方案，其核心是通过 “线性阵列传感器 + 轨道运动” 实现地面场景的立体覆盖，为特征匹配算法评估提供标准化的 “输入图像 - 地面真值” 数据对，解决传统评估的痛点。

1.1 系统成像原理：从硬件结构到立体数据生成

系统主要由 “轨道平台”“线性阵列传感器”“姿态控制系统”“数据存储模块” 四部分组成，成像过程遵循 “推扫式立体成像” 逻辑：

轨道平台：模拟遥感卫星的近地轨道运动（如太阳同步轨道），可定制轨道高度（500~1000km）、轨道倾角（0°~90°）、飞行速度（7~8km/s），确保成像场景的覆盖范围与几何尺度可控；

线性阵列传感器：采用 CCD 或 CMOS 线性传感器（如 1024 像素 ×1 像素阵列），而非面阵传感器 —— 传感器沿轨道垂直方向（轨向）排列，通过轨道平台的前进运动（垂轨向）实现 “推扫” 成像，每一行像素对应地面一条扫描线，连续扫描线拼接形成二维图像；

立体成像实现：通过 “双相机平行布置” 或 “单相机多角度拍摄” 两种方式获取立体数据：

双相机方案：在轨道平台上沿轨向平行安装两个传感器，基线距离（两相机光心间距）可调节（0.5~2m），同时拍摄同一地面区域，生成左右立体图像对；

单相机方案：通过姿态控制系统调整相机俯仰角（±5°~±15°），在轨道运动中对同一区域进行两次不同角度拍摄，生成前后立体图像对；

几何参数标定：系统内置高精度 GPS（定位精度≤1m）与 IMU（惯性测量单元，姿态测量精度≤0.1°），实时记录成像时刻的相机位置、姿态、焦距等参数，为后续地面真值计算提供几何基础。

1.2 系统对算法评估的核心优势

相较于传统真实遥感图像或实验室模拟图像，该系统生成的数据更适配特征匹配算法评估，具备三大优势：

地面真值可精准计算：基于系统记录的成像几何参数（相机内参、外参），可通过 “共线方程” 反向推导每一个像素的地面三维坐标（X,Y,Z），进而确定左右 / 前后图像对中像素的 “真实对应关系”（即特征匹配的地面真值），无需人工标注，解决真值缺失问题；

成像条件可完全定制：可按需调整影响特征匹配的关键因素，生成多样化测试数据：

分辨率：通过调整传感器像素尺寸（5~20μm）与轨道高度，生成 0.5~2m 分辨率的图像，测试算法在不同分辨率下的鲁棒性；

视差：通过调整基线距离（双相机方案）或俯仰角差（单相机方案），生成视差范围 0~50 像素的立体图像对，测试算法对不同视差的适应能力；

噪声与畸变：通过传感器自带的噪声模拟模块（添加高斯噪声、椒盐噪声）与光学畸变模拟（桶形畸变、枕形畸变），生成不同干扰强度的图像，测试算法的抗干扰能力；

评估流程可高度自动化：系统与评估平台软件无缝衔接，可批量生成 “成像参数 - 输入图像 - 地面真值” 的完整数据包，评估平台直接调用数据包完成算法的精度计算（如匹配准确率、错误匹配率）、效率统计（如运行时间），无需人工干预，大幅提升评估效率。

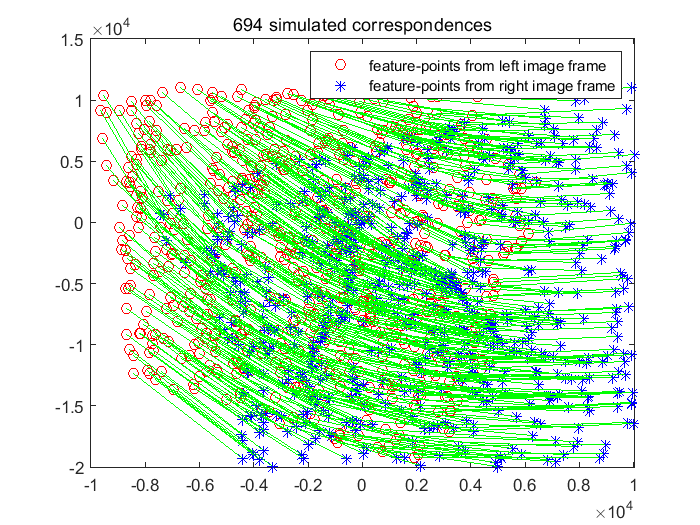

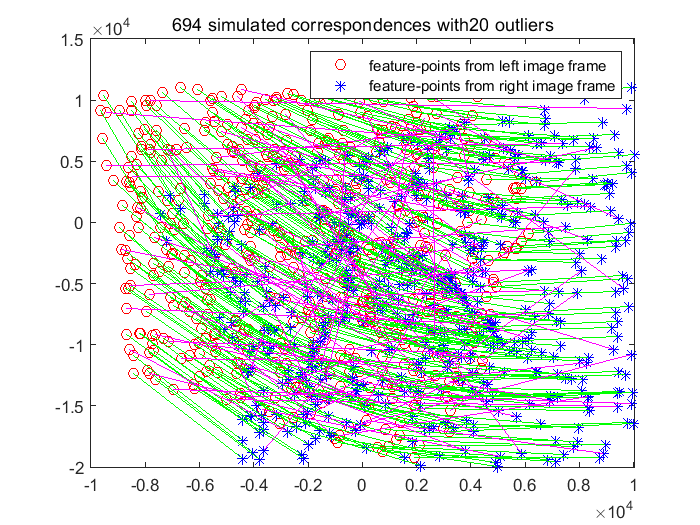

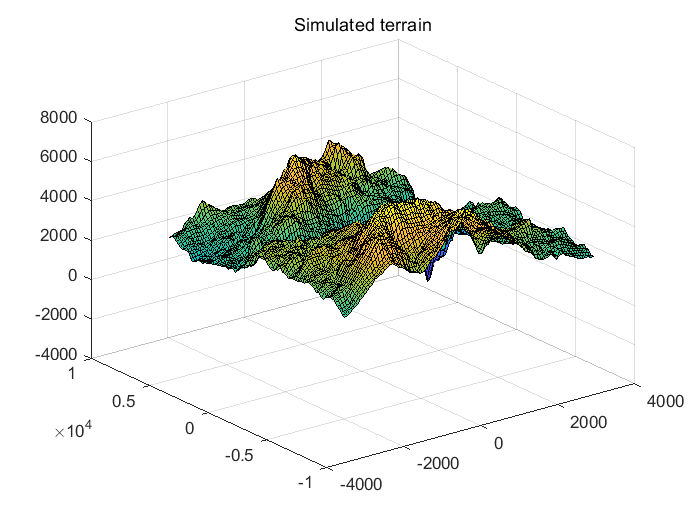

⛳️ 运行结果

📣 部分代码

%% Project features in image B to features in image A.

% MedianPointA = [median(FeaturesCoordinatesA(:,1)) median(FeaturesCoordinatesA(:,2))];

% MedianPointB = [median(FeaturesCoordinatesB(:,1)) median(FeaturesCoordinatesB(:,2))];

% TransMatrixB2A = Transformation_alpha1(FeaturesCoordinatesB,FeaturesCoordinatesA);

% FeaturesCoordinatesB2A = Tranversal_KNN_CalculateProjection_alpha1(FeaturesCoordinatesB,TransMatrixB2A);

% MedianPointA = [median(FeaturesCoordinatesA(:,1)) median(FeaturesCoordinatesA(:,2))];

% MedianPointB = [median(FeaturesCoordinatesB(:,1)) median(FeaturesCoordinatesB(:,2))];

% TransMatrixB2A = [1 0 (MedianPointA(:,1) - MedianPointB(:,1));0 1 (MedianPointA(:,2) - MedianPointB(:,2));0 0 1];

% %TransMatrix_ALL = Transformation_alpha1(MatchedLocation1,MatchedLocation2);

% FeaturesCoordinatesB2A = Tranversal_KNN_CalculateProjection_alpha1(FeaturesCoordinatesB,TransMatrixB2A);

% figure,

% plot(FeaturesCoordinatesA(:,1),FeaturesCoordinatesA(:,2),'m*');hold on

% plot(FeaturesCoordinatesB(:,1),FeaturesCoordinatesB(:,2),'g*');

% figure,

% plot(FeaturesCoordinatesA(:,1),FeaturesCoordinatesA(:,2),'m*');hold on

% plot(FeaturesCoordinatesB2A(:,1),FeaturesCoordinatesB2A(:,2),'g*');

%% Select false inliers

% IdealRatio = [0 10 20 30 40 50 60 70 80 90]; % (FalseLength/(TrueLength + FalseLength))*100;

% BestRealRaito = [0 0.092 0.172 0.245 0.315 0.383 0.453 0.527 0.611 0.719]; %FeaturesNum = 5000;

% ProcessedRatio = BestRealRaito(IdealRatio == Ratio);

[SamplingNumbers,FalseInlierNumber] = Simulation_FalseInliers_Distribution_alpha1_2(Ratio,FeaturesWorldPlaneCoordinates,DistributionFactor);

%% Arrange the index of FeaturesCoordinatesA and FeaturesCoordinatesB in new mapping

[FeaturesCoordinatesA_New,FeaturesCoordinatesB_New,TrueInliersIndex,FalseInliersIndex] = Simulation_FalseInliers_Index_alpha1(FeaturesCoordinatesA,FeaturesCoordinatesB,SamplingNumbers,FalseInlierNumber);

% figure,

% plot(FeaturesCoordinatesA_New(:,1),FeaturesCoordinatesA_New(:,2),'m*');hold on

% plot(FeaturesCoordinatesB_New(:,1),FeaturesCoordinatesB_New(:,2),'g*');

% for i = 1:length(TrueInliersIndex),

% line([FeaturesCoordinatesA_New(TrueInliersIndex(i),1) FeaturesCoordinatesB_New(TrueInliersIndex(i),1)],[FeaturesCoordinatesA_New(TrueInliersIndex(i),2) FeaturesCoordinatesB_New(TrueInliersIndex(i),2)],'Color','y');

% end

% for i = 1:length(FalseInliersIndex),

% line([FeaturesCoordinatesA_New(FalseInliersIndex(i),1) FeaturesCoordinatesB_New(FalseInliersIndex(i),1)],[FeaturesCoordinatesA_New(FalseInliersIndex(i),2) FeaturesCoordinatesB_New(FalseInliersIndex(i),2)],'Color','r');

% end

%% Complement the number of FeaturesCoordinatesA_New to SamplingNum

if (size(FeaturesCoordinatesA_New,1) < size(FeaturesCoordinatesA,1)) %&& nargin > 3,

SamplingNum = size(FeaturesCoordinatesA,1);

[FeaturesCoordinatesA_New,FeaturesCoordinatesB_New,TrueInliersInd

🔗 参考文献

[1] Du W L , Tian X L .An Automatic Evaluation Platform for Feature Matching Algorithms Based on an Orbital Optical Pushbroom Stereo Imaging System[J].IEEE Geoscience and Remote Sensing Letters, 2018, PP(99):1-5.DOI:10.1109/LGRS.2017.2787743.
