【雷达定位】毫米波雷达点云生成流程MATLAB仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在自动驾驶环境感知、智能安防监控、工业目标定位等领域，毫米波雷达凭借其抗恶劣天气（雨、雾、雪）、穿透能力强、测速精度高的优势，成为三维环境感知的核心传感器之一。而毫米波雷达点云作为雷达输出的核心数据形式，是实现目标检测、跟踪、分类的基础 —— 它通过三维坐标（距离、方位角、俯仰角）与目标属性（速度、反射强度）的组合，构建出环境的三维空间分布。本文将以 “雷达定位” 为核心视角，从信号发射到点云输出，系统拆解毫米波雷达点云的生成流程，解析各环节的技术原理与关键影响因素。

一、毫米波雷达点云的核心概念与应用价值

在深入流程前，需先明确毫米波雷达点云的定义、数据维度及应用场景，理解其在 “雷达定位” 中的核心作用。

1.1 毫米波雷达点云的定义与数据维度

毫米波雷达点云是指毫米波雷达通过对环境中目标的电磁波反射信号进行处理，生成的包含多个 “点” 的三维数据集。每个点代表环境中一个目标反射面的空间位置与属性信息，具备四个核心数据维度：

• 距离（Range）：目标到雷达天线的直线距离，单位通常为米（m），是点云的基础空间维度；

• 方位角（Azimuth Angle）：目标在雷达水平面上的投影与雷达正前方（0° 方向）的夹角，范围通常为 - 90°~+90°，决定目标的水平位置；

• 俯仰角（Elevation Angle）：目标在雷达垂直平面上的投影与雷达水平面（0° 方向）的夹角，范围通常为 - 15°~+15°（部分高分辨率雷达可扩展），决定目标的垂直位置；

• 反射强度（Reflectivity）：目标对毫米波的反射能力，与目标材质（金属反射强、塑料反射弱）、表面粗糙度相关，可用于目标属性判断；

• 径向速度（Radial Velocity）：目标相对于雷达的径向运动速度（靠近为负、远离为正），由多普勒效应计算得到，是毫米波雷达独有的属性维度。

通过上述维度的组合，单个点可表示为(Range, Azimuth, Elevation, Reflectivity, Velocity)的五维数据，大量此类点的集合即构成毫米波雷达点云，可直观反映环境中目标的三维分布与运动状态。

1.2 毫米波雷达点云的应用价值

在 “雷达定位” 场景中，点云的价值主要体现在三方面：

• 环境三维建模：通过点云拼接，可构建周围环境的静态三维地图（如道路、建筑物、护栏），为雷达自身定位（如 SLAM 同步定位与地图构建）提供参考；

• 目标精准定位：对动态目标（如行人、车辆、障碍物），点云可实时输出其三维坐标与速度，实现目标的实时追踪与位置预测；

• 复杂场景抗干扰：相较于激光雷达（易受恶劣天气影响）、摄像头（依赖光照），毫米波雷达点云在雨、雾、夜间等场景下仍能稳定输出，确保定位的连续性与可靠性。

二、毫米波雷达点云生成的四大核心流程

毫米波雷达点云的生成是一个 “电磁波发射→回波接收→信号处理→点云输出” 的递进过程，涉及雷达硬件工作与软件算法协同，每个环节均需精准控制以确保点云质量。

2.1 流程一：电磁波发射 —— 雷达信号的 “源头生成”

毫米波雷达通过天线阵列发射特定调制方式的电磁波，为后续回波接收与信号处理奠定基础。该环节的核心是 “调制信号设计” 与 “天线阵列控制”，直接影响点云的距离分辨率、测速范围等关键指标。

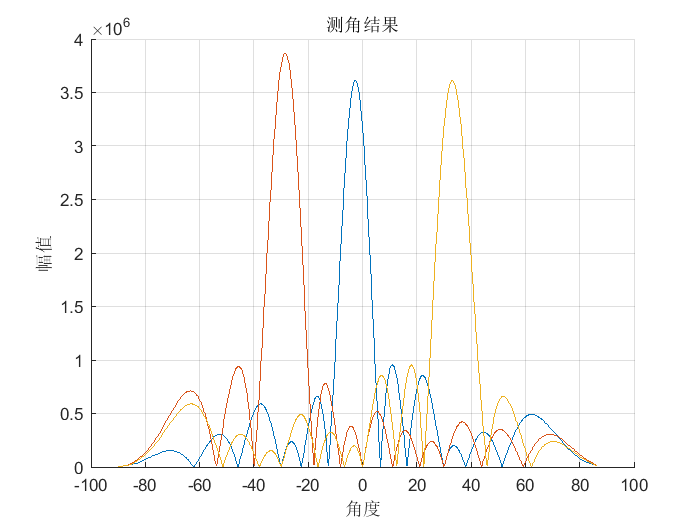

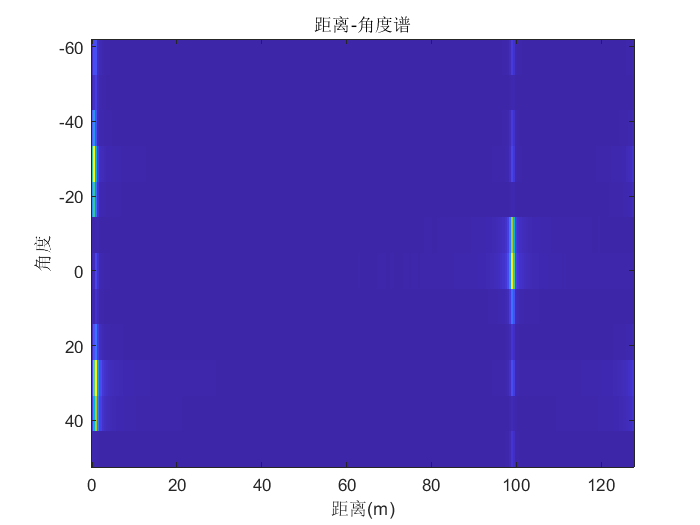

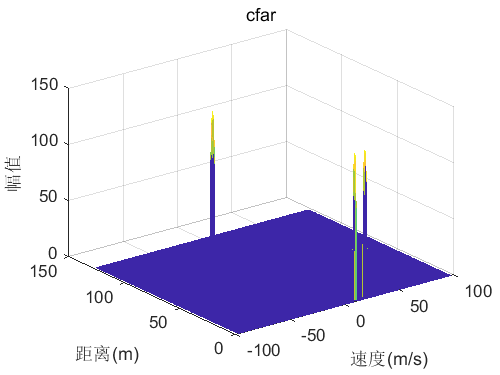

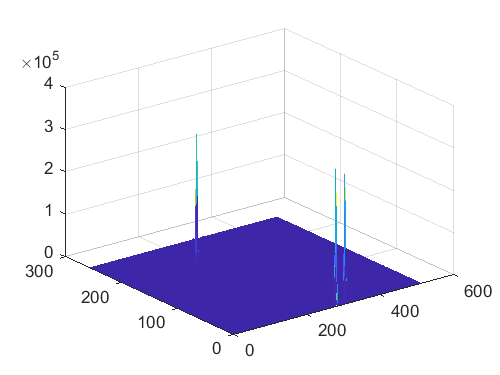

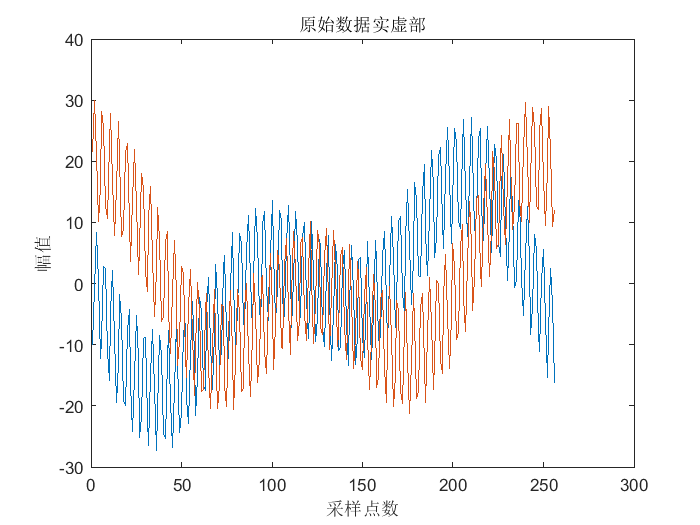

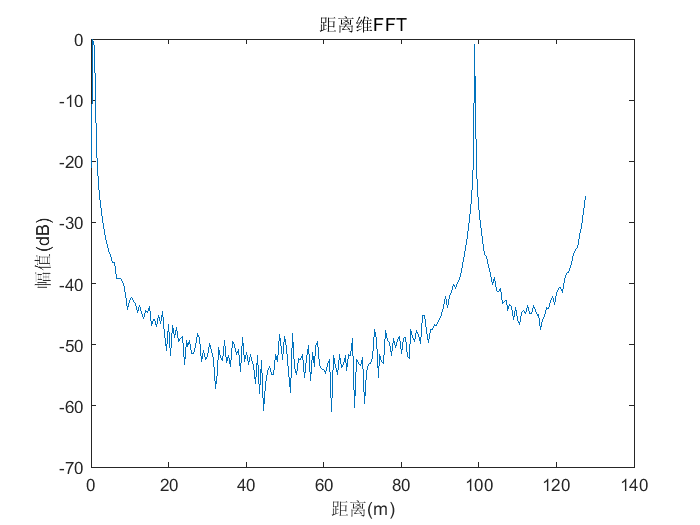

⛳️ 运行结果

📣 部分代码

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
