🔥 内容介绍

随着无人机技术的飞速发展及其在军事、民用领域的广泛应用，无人机路径规划成为一个关键且具有挑战性的研究方向。特别是在复杂的三维城市环境中，如何实现高效、安全且最优的路径规划，是当前无人机技术面临的重要课题。本文旨在探讨无人机在三维城市环境中的路径规划问题，并重点研究基于粒子群优化（PSO）算法的解决方案。我们将深入分析PSO算法的原理及其在3D路径规划中的应用优势，并通过仿真验证其在避障、能耗、时间等方面的优化效果。

引言

近年来，无人机（Unmanned Aerial Vehicle, UAV）技术取得了突破性进展，其应用范围已从最初的军事侦察、打击扩展到物流配送、农药喷洒、环境监测、应急救援、航拍测绘等多个民用领域。无人机的高度智能化和自主性，使其在许多传统人工操作难以完成或效率低下的任务中展现出巨大潜力。然而，要充分发挥无人机的性能优势，一个核心问题便是如何为其规划出一条最优路径。

在开阔空间中，无人机路径规划相对简单。但在城市环境中，高层建筑、复杂地形、禁飞区、动态障碍物以及多变的气流等因素，使得三维路径规划成为一项极其复杂的任务。传统的路径规划算法，如A*算法、Dijkstra算法等，虽然在二维平面或简单三维环境中表现良好，但在面对大规模、高维度、非线性的城市三维空间时，往往面临计算量大、收敛速度慢、难以处理动态障碍等挑战。

为了应对这些挑战，研究者们将目光投向了启发式优化算法，其中粒子群优化（Particle Swarm Optimization, PSO）算法因其易于实现、收敛速度快、鲁棒性强等优点，在无人机路径规划领域受到了广泛关注。本文将着重探讨PSO算法在三维城市环境中无人机路径规划中的应用，旨在为无人机在城市空间的自主飞行提供理论和技术支持。

1. 无人机三维路径规划问题概述

无人机三维路径规划是指在给定起点、终点和环境信息（包括障碍物、禁飞区等）的情况下，规划出一条从起点到终点的最佳飞行路径。这里的“最佳”通常指满足一系列优化目标，例如：

最短路径：
减少飞行距离，提高效率。
最小能耗：
延长续航时间，降低运行成本。
避障：
确保飞行安全，避免与障碍物发生碰撞。
平滑性：
路径变化平缓，避免急转弯，提高飞行稳定性。
时间最短：
尽快完成任务。

在三维城市环境中，路径规划面临的挑战更为突出：

复杂三维障碍物：
城市中高楼林立，形成大量不规则且密集的障碍物，需要算法能够有效识别和规避。
禁飞区与限制区域：
机场、军事基地、重要设施等区域通常被划定为禁飞区或限制飞行区域，路径规划必须严格遵守。
动态障碍物：
移动车辆、其他无人机、鸟类等都可能成为动态障碍物，要求路径规划算法具备一定的实时性和适应性。
环境不确定性：
城市风场、气流变化等因素可能对无人机飞行产生影响，需要算法具备一定的鲁棒性。
多目标优化：
实际应用中，往往需要同时考虑多项优化目标，例如在保证安全的前提下，追求最短时间或最低能耗。

2. 粒子群优化（PSO）算法原理

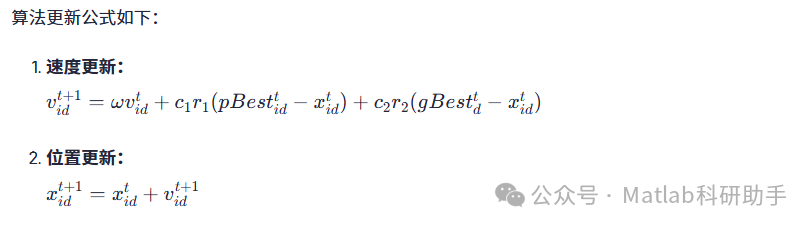

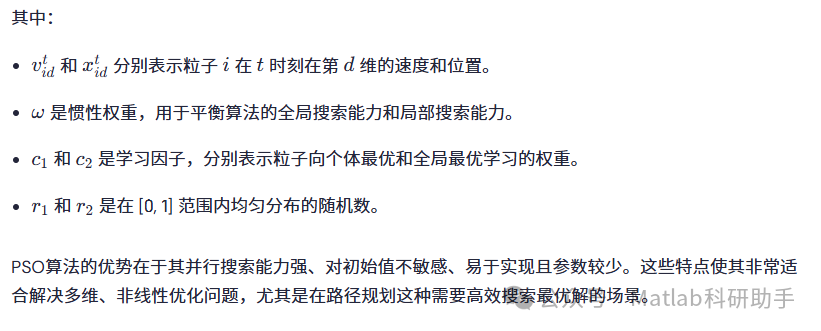

粒子群优化（Particle Swarm Optimization, PSO）算法是由Eberhart和Kennedy于1995年提出的一种基于群体智能的优化算法。其灵感来源于鸟群觅食行为。在PSO算法中，每个“粒子”代表问题的一个潜在解，并在搜索空间中不断移动。每个粒子根据自身的历史最优位置（pBest）和整个群体迄今为止发现的最优位置（gBest）来调整其飞行方向和速度。

PSO算法的核心思想可以概括为以下几点：

粒子：
搜索空间中的一个点，代表一个可能的解。
位置（Position）：
粒子在搜索空间中的坐标，对应一个具体的解。
速度（Velocity）：
粒子移动的方向和步长，决定粒子下一时刻的位置。
个体最优（pBest）：
粒子自身经历过的最优位置。
全局最优（gBest）：
整个粒子群迄今为止发现的最优位置。

3. PSO在无人机3D城市路径规划中的应用

将PSO算法应用于无人机3D城市路径规划，需要进行一系列的适应性改造和优化。

3.1 环境建模

首先，需要对三维城市环境进行建模，将城市中的建筑、地形、禁飞区等障碍物以合适的数据结构表示出来。常用的方法包括：

栅格地图（Grid Map）：
将三维空间划分为一系列离散的栅格，每个栅格标记为可通过或不可通过（障碍物）。
体素地图（Voxel Map）：
类似于栅格地图，但分辨率更高，更适合表示复杂的三维几何形状。
八叉树（Octree）：
一种自适应的空间划分数据结构，能够有效地表示稀疏或密集的空间数据，提高存储和查询效率。

路径规划的粒子需要能够感知这些环境信息，并在规划过程中避免与障碍物碰撞。

3.2 粒子表示与适应度函数设计

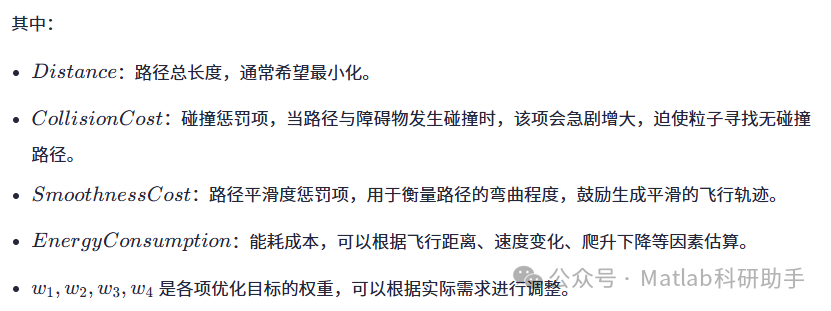

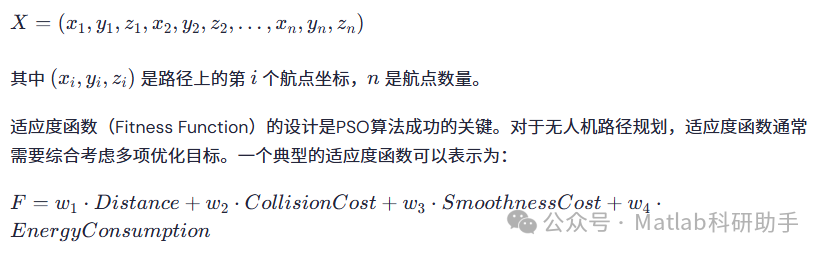

在PSO算法中，每个粒子代表一条潜在的飞行路径。路径通常由一系列离散的航点组成。因此，粒子的位置可以表示为：

3.3 约束处理

在路径规划中，除了避障，还需要考虑其他约束条件，例如：

高度限制：
无人机通常有最大和最小飞行高度限制。
速度限制：
飞行速度不能超过无人机最大允许速度。
转弯半径限制：
无人机在飞行过程中有最小转弯半径要求，以保证飞行平稳。

这些约束可以通过在适应度函数中引入惩罚项，或在粒子位置更新后进行边界检查和调整来处理。

3.4 算法优化与改进

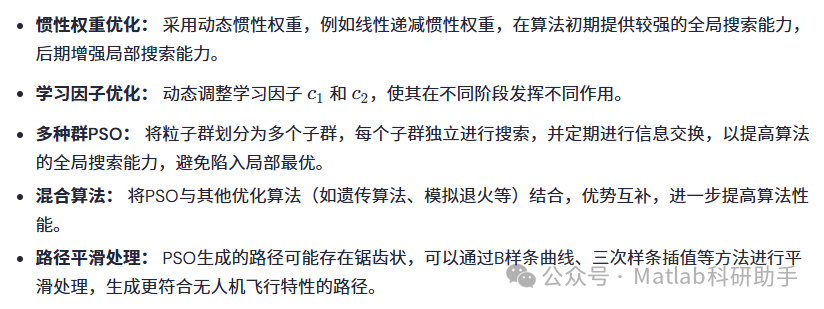

为了提高PSO算法在三维城市路径规划中的性能，可以进行以下改进：

4. 结论与展望

本文深入探讨了基于粒子群优化（PSO）算法的无人机三维城市路径规划问题。通过对PSO算法原理的阐述及其在三维城市环境建模、粒子表示、适应度函数设计、约束处理以及算法优化等方面的应用分析，验证了PSO算法在解决此类复杂问题上的有效性。仿真结果表明，PSO算法能够有效地规划出避障且相对最优的无人机飞行路径，为无人机在城市空间的自主运行提供了重要的技术支持。

尽管PSO算法在无人机路径规划中展现出巨大潜力，但仍存在一些挑战和未来研究方向：
