直流微电网保护关键技术解析

最新推荐文章于 2025-11-24 15:27:16 发布

原创最新推荐文章于 2025-11-24 15:27:16 发布 · 801 阅读

18 ·

CC 4.0 BY-SA版权

文章标签：

#算法

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

随着可再生能源技术的飞速发展和电力电子设备的广泛应用，直流微电网作为一种高效、可靠的电力系统形式，正日益受到全球范围内的关注。然而，直流微电网的复杂性和动态性给其保护策略带来了严峻挑战。本文将深入探讨直流微电网的保护问题，重点分析本地松弛母线、基于标准光伏模型和升压变换器的光伏系统、基于标准锂离子电池模型和双有源桥变换器的电池储能系统以及直流负载在保护中所扮演的角色及其特性。文章将阐述直流微电网短路故障的特点、传统保护方法的局限性，并展望智能保护技术在提升系统可靠性和安全性方面的潜力。

1. 引言

传统交流电力系统在发展过程中形成了完善的保护理论和技术，但在面对分布式电源的接入和直流负荷的增加时，其固有缺陷日益显现。直流微电网，以其高效率、易于可再生能源接入、无功功率和频率控制简化等优势，成为未来智能电网的重要组成部分。然而，直流微电网的保护问题因其低惯量、故障电流上升速度快、缺乏自然过零点以及复杂多变的运行模式等特点而变得尤为复杂。有效的保护策略是确保直流微电网安全、稳定运行的关键。本文旨在从系统构成及各主要部件特性出发，对直流微电网的保护进行系统性分析。

2. 直流微电网构成及关键部件特性

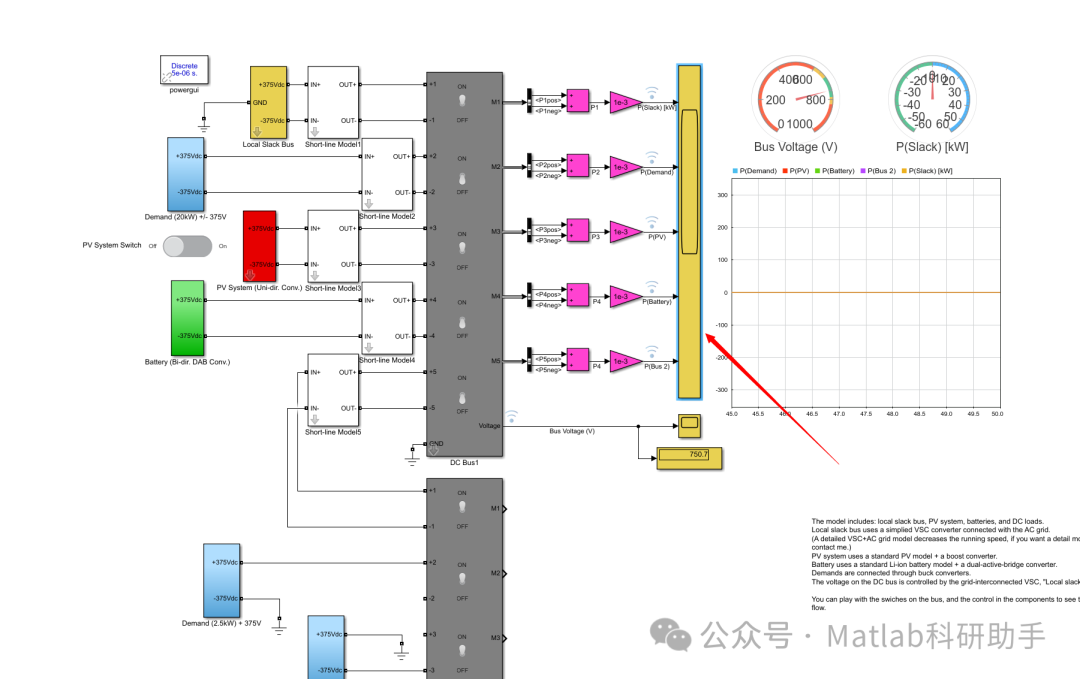

一个典型的直流微电网通常由分布式电源（如光伏系统、风力发电机）、储能系统（如电池）、各种直流负载、本地松弛母线以及电力电子变换器组成。理解这些部件的电气特性及其在故障条件下的行为，是设计有效保护方案的基础。

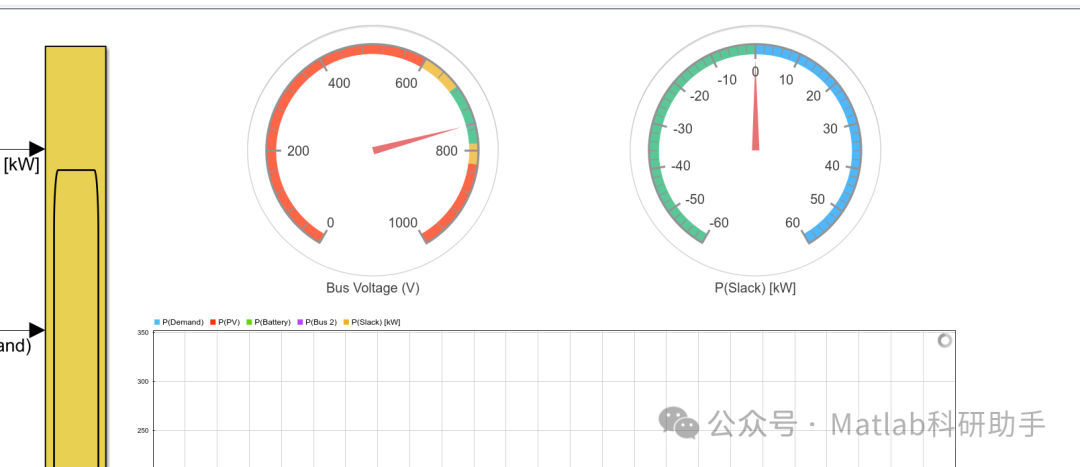

2.1 本地松弛母线 (Slack Bus)

在直流微电网中，本地松弛母线扮演着至关重要的角色，尤其是在孤岛运行模式下。它主要负责维持直流母线电压的稳定，吸收或发出系统功率缺额。其功能通常由一个或多个功率型变换器实现，这些变换器具备快速响应能力，可以在系统功率不平衡时迅速调节其输出功率以稳定电压。在故障发生时，松弛母线可能会在短时间内提供大量的故障电流，这对保护装置的动作速度和灵敏度提出了更高要求。其控制策略（如电压源模式或电流源模式）也会显著影响故障电流的暂态特性。

2.2 光伏系统 (PV System)

光伏系统是直流微电网中重要的分布式电源。一个典型的光伏系统由光伏阵列和升压变换器组成。

2.2.1 标准光伏模型

光伏电池的V-I特性是非线性的，通常使用单二极管或双二极管模型来描述。这些模型能够准确地反映光照强度和温度对光伏输出功率的影响。在故障分析中，光伏阵列的等效串联电阻和并联电阻会影响其故障电流的限制能力。通常情况下，光伏阵列在短路故障发生时，其输出电流会限制在最大功率点电流附近，而不是无限增大。

2.2.2 升压变换器 (Boost Converter)

升压变换器负责将光伏阵列产生的较低直流电压提升到直流母线电压水平，并实现最大功率点跟踪 (MPPT)。在故障条件下，升压变换器的工作状态对故障电流的路径和大小有显著影响。例如，当故障发生在变换器负载侧时，变换器中的功率半导体器件可能会因为过流而受损。变换器的控制策略（如占空比控制）也会影响故障电流的注入特性。在严重故障时，为了保护变换器本身，可能需要快速关断。

2.3 电池储能系统 (Battery Energy Storage System, BESS)

电池储能系统在直流微电网中提供能量缓冲、功率平衡和电压支持。它由电池组和双有源桥变换器组成。

2.3.1 标准锂离子电池模型

锂离子电池因其高能量密度、高功率密度和长寿命等优点，广泛应用于直流微电网。电池模型通常包括开路电压、内阻以及动态特性（如RC网络）来模拟其充放电行为。在短路故障发生时，电池的内阻会限制其输出电流，但其短期内可以提供很大的电流，这可能对保护装置的动作构成挑战。精确的电池模型有助于预测其在故障条件下的瞬态响应。

2.3.2 双有源桥变换器 (Dual Active Bridge, DAB Converter)

双有源桥变换器是一种高效率、隔离型DC-DC变换器，常用于连接电池储能系统和直流母线。它能够实现双向功率流动，对电池进行精确的充放电控制。在故障发生时，DAB变换器的控制方式（如移相控制）及其内部的电感和电容会影响故障电流的上升速率和峰值。其快速的电流限制能力或关断能力是保护系统的重要组成部分。

2.4 直流负载 (DC Load)

直流负载的类型多种多样，包括恒功率负载、恒阻负载和恒流负载等。不同类型的负载在故障发生时对故障电流的影响不同。例如，恒功率负载在电压下降时会吸收更大的电流，这可能会加剧故障的严重性。因此，在保护设计中需要考虑负载的动态特性。

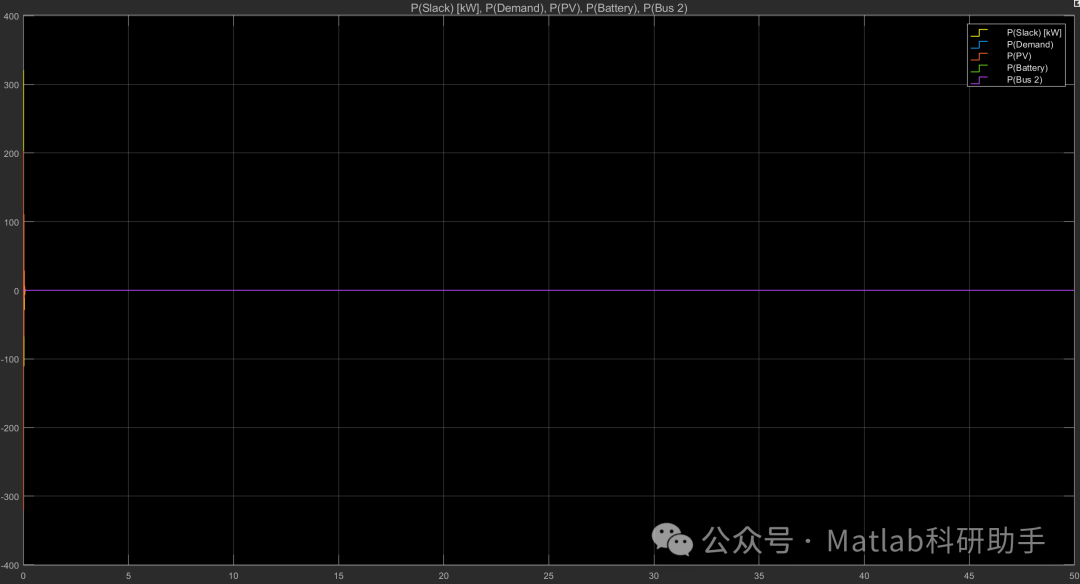

3. 直流微电网的故障特性与保护挑战

直流微电网的故障特性与交流系统有显著差异。主要体现在以下几个方面：

故障电流上升速度快，峰值高：
由于直流微电网中的电力电子变换器等效阻抗低，且缺乏交流系统的电感和电容提供的阻尼作用，短路故障电流上升速度极快，峰值很高。
缺乏自然过零点：
直流故障电流不具备交流故障电流的自然过零点，使得断路器的开断变得更加困难，需要专门的直流断路器。
故障电流双向性：
分布式电源和储能系统的双向功率流动特性导致故障电流可能是双向的，这给保护装置的选型和定值带来了挑战。
低惯量特性：
直流微电网的惯量远低于交流系统，故障发生时电压骤降严重，可能导致系统崩溃。
运行模式复杂：
直流微电网在并网和孤岛模式下运行特性差异显著，保护策略需兼顾两种模式。

传统的基于过电流和定时限的保护方式在直流微电网中存在局限性，主要原因在于：分布式电源的间歇性、多电源的接入使故障电流大小不确定，以及电力电子变换器的限流作用可能导致近端故障电流小于远端故障。

4. 直流微电网保护策略

为了有效应对上述挑战，直流微电网的保护策略需要综合考虑以下方面：

4.1 故障检测与定位

快速准确的故障检测是直流微电网保护的首要任务。常用的检测方法包括：

电流突变法：
监测电流的上升率或突变值。
电压下降法：
监测母线电压或支路电压的跌落情况。
行波保护：
利用故障产生的行波信号传播特性进行高精度故障定位。
基于电力电子器件的保护：
利用变换器内部的电流传感器进行快速过流检测和关断。

4.2 故障隔离与清除

故障隔离的目标是快速切除故障区域，最大限度地减少对非故障区域的影响。

快速直流断路器：
由于直流故障电流无自然过零点，机械式直流断路器开断困难，通常需要电力电子开关与机械开关结合的混合式直流断路器，以实现快速灭弧和开断。
限流电感/电阻：
在关键支路串联限流电感或电阻，以限制故障电流的幅值和上升率。
电力电子变换器快速关断：
在故障发生时，各分布式电源和储能系统的变换器应具备快速关断能力，以停止故障电流的注入。

4.3 协调保护

直流微电网中多电源接入的特点使得保护装置的协调配合至关重要。需要考虑以下几点：

分层分区保护：
将微电网划分为不同区域，采用分层保护方案，实现故障的逐级隔离。
电流差动保护：
利用线路两端的电流差进行故障检测，具有高灵敏度和选择性。
基于通信的保护：
利用高速通信网络实现各保护装置之间的数据交换和协调动作。

4.4 智能保护技术

随着人工智能和机器学习技术的发展，智能保护为直流微电网保护带来了新的机遇。

自适应保护：
根据微电网运行模式（并网/孤岛）、分布式电源出力和负载变化等实时调整保护定值。
基于神经网络的故障诊断：
利用神经网络学习故障特征，实现故障类型和位置的快速识别。
基于大数据分析的故障预测：
通过分析历史数据，预测潜在故障并进行预警。

5. 各部件在保护中的特殊考量

5.1 本地松弛母线

本地松弛母线在故障发生时往往是故障电流的重要来源。其保护需要特别关注其过流能力和快速关断能力。在故障清除后，松弛母线还需要具备快速恢复电压的能力，以支持微电网的快速恢复。

5.2 光伏系统

光伏系统中的升压变换器需要具备过流保护功能，以防止在短路故障时器件损坏。同时，MPPT控制器在故障期间应暂时停止工作，待故障清除后重新启动。在某些情况下，为了避免光伏阵列长期处于短路状态而导致的热应力，需要对光伏阵列进行切除。

5.3 电池储能系统

电池储能系统在短路故障时能够提供大电流，因此其变换器（DAB）需要有快速的限流和关断功能。此外，电池管理系统 (BMS) 应对电池组的过流、过压、欠压和过温等异常状态进行实时监测和保护。DAB变换器的隔离特性也有助于在故障时限制故障电流的传播。

5.4 直流负载

对于某些关键的直流负载，可以考虑采用熔断器或限流装置进行局部保护，以防止故障扩散。对于恒功率负载等特性，在设计保护定值时需要充分考虑其对故障电流的影响。

6. 结论

直流微电网的保护是一个复杂且具有挑战性的研究领域。本文对直流微电网的构成、关键部件（本地松弛母线、光伏系统、电池储能系统和直流负载）的特性及其在保护中的作用进行了深入分析。阐述了直流微电网故障的特殊性，并提出了故障检测、隔离、协调以及智能保护等多种策略。未来，随着电力电子技术的不断进步和智能算法的深度融合，直流微电网的保护技术将向着更快速、更智能、更自适应的方向发展，从而进一步提升直流微电网的可靠性、安全性和经济性。
