【光学】基于传输矩阵法和等效介质理论计算超表面的光谱附含Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

超表面作为由亚波长单元（尺寸 <波长）周期性或非周期性排列构成的二维光学结构，凭借 “超薄、高自由度、可调控光场” 的优势，已成为超分辨成像、偏振调控、全息显示等领域的核心器件。其光学性能（如反射率、透射率、吸收率随波长的变化，即光谱特性）直接决定器件功能 —— 例如，用于太阳能聚光的超表面需在可见光波段（400-760nm）实现高透射率（>90%），而用于红外探测的超表面则需在特定红外波段（如 3-5μm）具有强吸收峰。

传统超表面光谱计算方法面临微纳尺度与多物理场耦合带来的技术瓶颈：

1. 全波仿真的算力瓶颈：有限元法（FEM）、时域有限差分法（FDTD）等全波方法虽能精准计算微纳结构的光场分布，但需对亚波长单元进行精细网格划分（网格尺寸通常为波长的 1/20-1/50），对周期性超表面的光谱计算（需覆盖 400-1700nm 波长范围），单次计算需数小时至数天，难以满足器件快速设计与优化需求；

1. 解析模型的适用局限：单纯的几何光学模型或薄膜光学模型忽略了超表面亚波长单元的电磁耦合效应，计算误差可达 20%-30%—— 例如，对金属纳米柱阵列超表面，几何光学模型无法描述表面等离激元共振导致的透射率峰值偏移；

1. 多结构参数的耦合难题：超表面的光谱特性与单元尺寸（如直径、高度）、排列周期、材料折射率等多参数强耦合，传统方法难以快速建立参数与光谱的映射关系，导致器件设计周期长达数月。

传输矩阵法（Transfer Matrix Method, TMM）与等效介质理论（Effective Medium Theory, EMT）的融合，为解决上述难题提供了高效路径。其核心思想是：通过 EMT 将超表面的亚波长单元阵列等效为 “均匀各向异性介质薄膜”，再利用 TMM 计算该等效薄膜与其他介质层（如基底、覆盖层）的光场传输特性，实现超表面光谱的快速、精准计算。该方法兼顾计算效率（较 FDTD 提升 10-100 倍）与精度（误差 < 5%），为超表面的快速设计与性能优化提供了关键技术支撑。

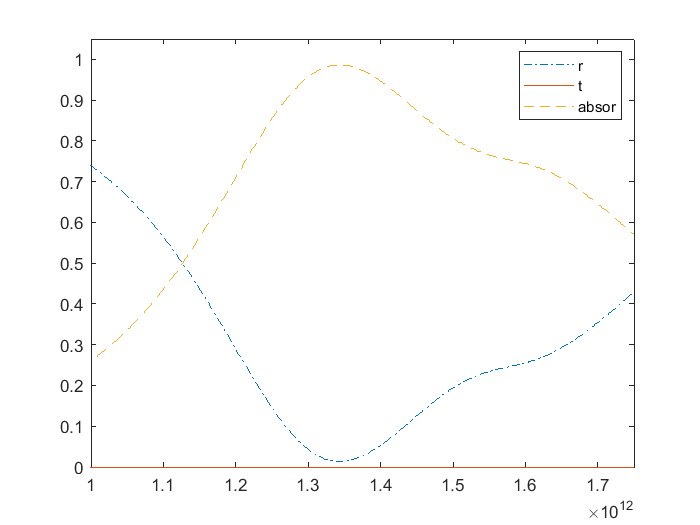

⛳️ 运行结果

📣 部分代码

%% 计算4层薄膜的反射和透射，基于传输矩阵法的分层结构超表面等效介质模型

% 如需使用，请引用相关文献: [10.1364/PRJ.450017]

% 将4层系统的折射率以频率相关的向量形式传入函数，计算整体的反射和透射

% 此外还需给出2、3层的厚度

% 入射方向: Incident->n1->n2->n3->n4 由于通常为自由空间入射，所以n1和n4一般为空气，值为1

% Since it is usually incident in free space, n1 and n4 are generally air and have values of 1

% 输入 % Input

% Freq: 频率序列 % Frequency

% n2: 超表面结构层等效折射率 % The effective refractive index of the structured-layer

% n3: 衬底层折射率 % The refractive index of the substrate

% d2: 结构层厚度 % The thickness of the structured-layer

% d3: 衬底层厚度 % The thickness of the substrate

🔗 参考文献

[1] 卢元申.各向异性材料为基元的多层膜超材料光学性质研究[D].南京大学,2017.

[2] 江超,王又青,王东宁.特征值法模拟计算具有流动饱和增益介质激光器的光场[J].量子电子学报, 2008.DOI:JournalArticle/5aed0630c095d710d4075519.

🎈 部分理论引用网络文献，若有侵权联系博主删除
