🔥 内容介绍

随着物流行业的蓬勃发展和无人机技术的日益成熟，多旋翼物流无人机凭借其灵活高效、能够适应复杂地形等优势，在末端配送领域展现出巨大的应用潜力。然而，多旋翼无人机的续航能力有限，能耗问题成为制约其大规模应用的关键瓶颈。节能轨迹规划作为降低多旋翼物流无人机能耗、延长续航里程的重要手段，受到了广泛关注。本文深入探讨多旋翼物流无人机节能轨迹规划的重要性，分析影响无人机能耗的关键因素，阐述常见的节能轨迹规划方法与优化策略，并结合实际应用场景进行分析，最后展望其未来发展方向，为相关研究和实践提供参考。

关键词

多旋翼物流无人机；节能；轨迹规划；能耗因素；优化策略

一、引言

在现代物流体系中，末端配送环节由于配送点分散、交通拥堵等问题，面临着效率低、成本高的挑战。多旋翼物流无人机的出现为解决这一问题提供了新的途径，它能够快速穿越复杂地形，直接将货物送达目的地，显著提高末端配送效率。

但多旋翼无人机通常由电池供电，其能源储备有限，而飞行过程中的能耗直接决定了无人机的续航能力和作业范围。在物流配送任务中，无人机需要携带不同重量的货物，在复杂的环境中飞行，如何规划出一条能耗最低的飞行轨迹，以确保无人机能够顺利完成配送任务并安全返回，成为亟待解决的问题。

节能轨迹规划通过对无人机的飞行路径、速度、高度等参数进行优化设计，在满足任务约束（如配送时间、禁飞区等）的前提下，最大限度地降低能耗。因此，开展多旋翼物流无人机节能轨迹规划研究，对于推动无人机在物流领域的规模化应用具有重要的现实意义。

二、影响多旋翼物流无人机能耗的关键因素

多旋翼物流无人机的能耗受到多种因素的综合影响，深入了解这些因素是进行节能轨迹规划的基础。

2.1 飞行状态参数

1. 飞行速度：多旋翼无人机的能耗与飞行速度密切相关。在低速飞行时，无人机需要克服自身重力和空气阻力，电机输出功率相对较低；随着速度的增加，空气阻力急剧增大，电机需要输出更大的功率来维持飞行，能耗随之上升。但速度过低会导致飞行时间延长，同样会增加能耗，因此存在一个最优速度使得能耗最低。

1. 飞行高度：不同高度的空气密度和风速存在差异，会影响无人机的能耗。在低空飞行时，空气密度较大，空气阻力相对较大，能耗较高；而在高空飞行时，虽然空气阻力减小，但可能会遇到更强的气流，无人机需要消耗更多的能量来保持稳定飞行。此外，飞行高度的变化（爬升和下降）也会显著影响能耗，爬升过程中无人机需要克服重力做功，能耗较大；下降过程中可以利用重力势能，适当降低能耗。

1. 飞行姿态：无人机的俯仰角、横滚角等姿态参数会影响电机的输出功率。在转弯、加速、减速等姿态变化过程中，电机需要快速调整输出功率，导致能耗波动。例如，转弯时无人机需要倾斜机身，增加了部分电机的负载，从而增加能耗。

2.2 任务相关因素

1. 货物重量：多旋翼物流无人机的有效载荷（货物重量）是影响能耗的重要因素。携带的货物越重，无人机需要克服的重力越大，电机输出功率越高，能耗也就越大。在轨迹规划中，需要根据货物重量合理调整飞行参数，以降低能耗。

1. 配送距离和路径：配送距离越长，无人机的飞行时间和能耗自然越高。而路径的选择也会影响能耗，例如，路径中包含较多的转弯、爬升和下降段，会导致能耗增加；选择直线距离且地形平坦的路径，则有利于降低能耗。

2.3 环境因素

1. 风速和风向：风对多旋翼无人机的能耗影响显著。逆风飞行时，无人机需要额外消耗能量来克服风的阻力，能耗增加；顺风飞行时，风可以为无人机提供一定的推力，降低能耗。侧风则会使无人机产生偏航，需要调整姿态来保持航线，从而增加能耗。

1. 空气密度：空气密度随海拔高度和温度的变化而变化。空气密度越大，无人机旋翼产生的升力越大，但空气阻力也越大。在高海拔、高温环境下，空气密度较小，无人机需要更高的转速才能产生足够的升力，导致能耗增加。

三、多旋翼物流无人机节能轨迹规划方法

针对多旋翼物流无人机的能耗特性，研究者们提出了多种节能轨迹规划方法，这些方法从不同角度出发，旨在降低无人机的能耗。

3.1 基于最优控制理论的轨迹规划方法

最优控制理论是解决动态系统优化问题的有效工具，将其应用于多旋翼物流无人机的轨迹规划中，可以通过建立能耗最小化的目标函数，结合无人机的动力学模型和约束条件，求解最优轨迹。

该方法通常将无人机的飞行轨迹划分为多个连续的 segments，每个 segment 内的状态参数（如位置、速度、加速度）满足一定的约束条件。通过构建哈密尔顿函数，利用 Pontryagin 最小值原理求解最优控制律，得到使得能耗最小的飞行轨迹。基于最优控制理论的轨迹规划方法能够得到理论上的最优解，但计算复杂度较高，对实时性要求较高的场景适应性较差。

3.2 基于图搜索的轨迹规划方法

基于图搜索的轨迹规划方法通过将飞行空间离散化为一系列节点和边，构建一个图模型，然后利用搜索算法（如 A* 算法、D* 算法等）在图中寻找从起点到终点的最优路径（能耗最低）。

在构建图模型时，每个节点代表无人机的一个可能位置，边的权重表示从一个节点飞行到另一个节点的能耗。通过合理设计权重函数（考虑飞行距离、速度、高度变化等因素），可以引导搜索算法找到能耗较低的路径。基于图搜索的方法实现简单，计算效率较高，能够处理复杂的环境约束（如禁飞区），但由于空间离散化会导致一定的精度损失，得到的可能是次优解。

3.3 基于智能优化算法的轨迹规划方法

智能优化算法（如遗传算法、粒子群优化算法、模拟退火算法等）具有全局搜索能力强、不依赖于问题的具体数学模型等优点，适用于求解多旋翼物流无人机节能轨迹规划这类复杂的非线性优化问题。

以遗传算法为例，将无人机的轨迹表示为染色体，每个染色体包含一系列的路径点和飞行参数；通过定义适应度函数（以能耗为主要指标），对染色体进行选择、交叉和变异操作，不断迭代进化，最终得到最优或近似最优的轨迹。智能优化算法能够在复杂的约束条件下找到较优的轨迹，但算法的收敛速度和优化精度受参数设置影响较大，需要进行合理的参数调整。

四、节能轨迹规划的优化策略

在实际应用中，为了进一步提高多旋翼物流无人机节能轨迹规划的效果，需要结合具体情况采取相应的优化策略。

4.1 速度剖面优化

速度剖面优化是指在轨迹规划过程中，对无人机的飞行速度进行动态调整，以实现能耗最小化。根据无人机的动力学特性和能耗模型，在不同的飞行阶段（如起飞、巡航、降落）设置不同的最优速度。

例如，在巡航阶段，根据货物重量、风速等因素确定最优巡航速度；在接近目的地时，提前减速，避免急刹车导致的能耗增加。通过合理的速度剖面优化，可以使无人机在整个飞行过程中始终保持在能耗较低的速度范围内。

4.2 高度优化

合理规划飞行高度可以有效降低能耗。在进行轨迹规划时，综合考虑空气密度、风速、地形等因素，选择合适的飞行高度层。例如，在顺风条件下，可以适当提高飞行高度，利用风力降低能耗；在地形复杂区域，选择能够避开障碍物且空气阻力较小的高度飞行。

此外，优化爬升和下降过程的高度变化率也很重要。采用渐进式爬升和缓慢下降的方式，避免剧烈的高度变化，减少能耗。

4.3 路径平滑化处理

无人机在飞行过程中，频繁的转弯和姿态变化会导致能耗增加。因此，对规划出的路径进行平滑化处理，减少不必要的转弯和急加速、急减速，有助于降低能耗。

可以采用贝塞尔曲线、样条曲线等方法对路径进行平滑处理，使路径更加连续、平滑，降低无人机姿态调整的频率和幅度，从而减少能耗。同时，平滑的路径也有利于提高无人机飞行的稳定性和安全性。

4.4 多任务协同规划

对于多架无人机协同执行物流配送任务的场景，通过多任务协同规划可以实现整体能耗的降低。在规划过程中，综合考虑各无人机的负载能力、配送任务、飞行范围等因素，合理分配任务和规划路径，避免无人机之间的路径冲突和重复飞行，提高整体运行效率，降低总能耗。

例如，通过聚类算法将多个配送点划分为不同的区域，每架无人机负责一个区域的配送任务，使各无人机的飞行路径更加集中，减少无效飞行距离，从而降低能耗。

五、应用场景分析

多旋翼物流无人机节能轨迹规划在不同的应用场景中具有不同的特点和要求。

5.1 城市物流配送

在城市环境中，多旋翼物流无人机需要面对密集的建筑物、复杂的交通状况和严格的空域管制。节能轨迹规划需要充分考虑禁飞区、限飞高度等约束条件，避开高楼大厦等障碍物，选择相对开阔、风速较小的路径飞行。

同时，城市配送点密集，无人机需要频繁起降和转弯，因此需要优化速度剖面和路径平滑度，减少姿态变化带来的能耗。例如，在小区内配送时，规划沿着道路或绿化带的路径，避免穿越建筑物，降低转弯频率。

5.2 乡村和偏远地区物流配送

乡村和偏远地区地形相对复杂，可能存在山地、丘陵、河流等地形障碍，且基础设施相对薄弱，地面交通不便。在这些地区，多旋翼物流无人机的节能轨迹规划需要适应复杂的地形，选择能够避开障碍物且能耗较低的路径。

由于配送点相对分散，配送距离较长，需要重点优化巡航速度和飞行高度，以降低长途飞行的能耗。例如，在跨越河流或山谷时，选择合适的高度飞行，利用气流减少能耗。

5.3 紧急物资配送

在紧急救援、医疗急救等场景中，多旋翼物流无人机需要快速将物资送达目的地，对时间的要求较高，但同时也需要在保证时效性的前提下尽可能降低能耗，以确保能够完成任务。

在这种情况下，节能轨迹规划需要在时间和能耗之间进行权衡，采用优先级更高的路径规划策略，在满足时间约束的基础上，选择能耗相对较低的路径。例如，在紧急医疗物资配送中，优先选择直线距离较短的路径，同时优化飞行速度，避免不必要的能耗浪费。

六、未来发展方向

随着多旋翼物流无人机技术的不断发展，节能轨迹规划将朝着更加智能化、精准化和协同化的方向发展。

6.1 融合环境感知与实时规划

未来的节能轨迹规划系统将结合先进的环境感知技术（如激光雷达、视觉传感器等），实时获取风速、风向、障碍物等环境信息，并根据这些信息动态调整轨迹规划策略。通过实时感知和实时规划，使无人机能够更好地适应动态变化的环境，进一步降低能耗。

例如，无人机在飞行过程中实时检测到突发的强风，能够迅速调整飞行速度和高度，避开高能耗区域。

6.2 基于机器学习的自适应规划

利用机器学习算法对无人机的飞行数据和能耗数据进行分析，建立能耗预测模型和轨迹优化模型。通过不断学习无人机在不同环境和任务条件下的能耗特性，使轨迹规划系统能够自适应地调整规划参数，提高节能效果。

例如，通过深度学习模型学习不同货物重量、风速下的最优速度曲线，使无人机在执行不同任务时能够自动选择最优的飞行速度。

6.3 多无人机集群协同节能规划

针对大规模无人机集群物流配送场景，研究多无人机集群协同节能规划方法。通过建立集群通信和协同决策机制，实现各无人机之间的信息共享和任务协同，优化整体飞行轨迹，降低集群的总能耗。

例如，多架无人机在配送过程中可以通过协同调整飞行高度和速度，形成有利的气流干扰（如利用前机尾流），减少整体能耗。

七、结论

多旋翼物流无人机节能轨迹规划是解决其续航能力不足、推动其在物流领域规模化应用的关键技术。本文分析了影响无人机能耗的关键因素，介绍了基于最优控制理论、图搜索和智能优化算法的节能轨迹规划方法，探讨了速度剖面优化、高度优化、路径平滑化和多任务协同规划等优化策略，并结合不同应用场景进行了分析。

尽管目前多旋翼物流无人机节能轨迹规划已经取得了一定的研究成果，但在动态环境适应、实时性规划、多机协同等方面仍面临挑战。未来，随着环境感知、机器学习等技术的不断融入，多旋翼物流无人机节能轨迹规划技术将不断完善，为物流行业的高效、绿色发展提供有力支撑。

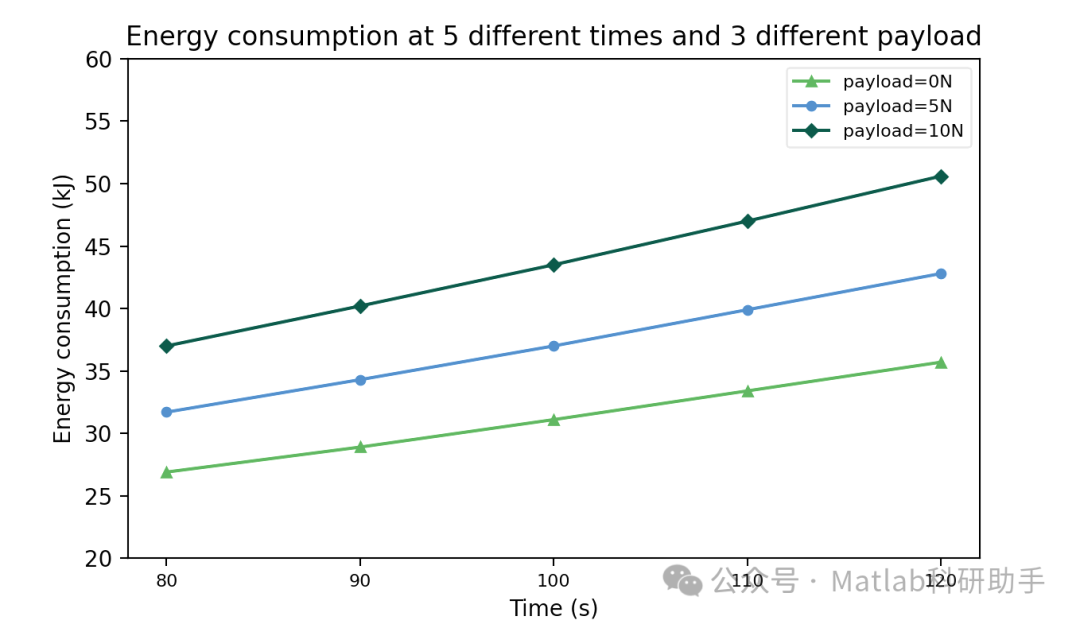

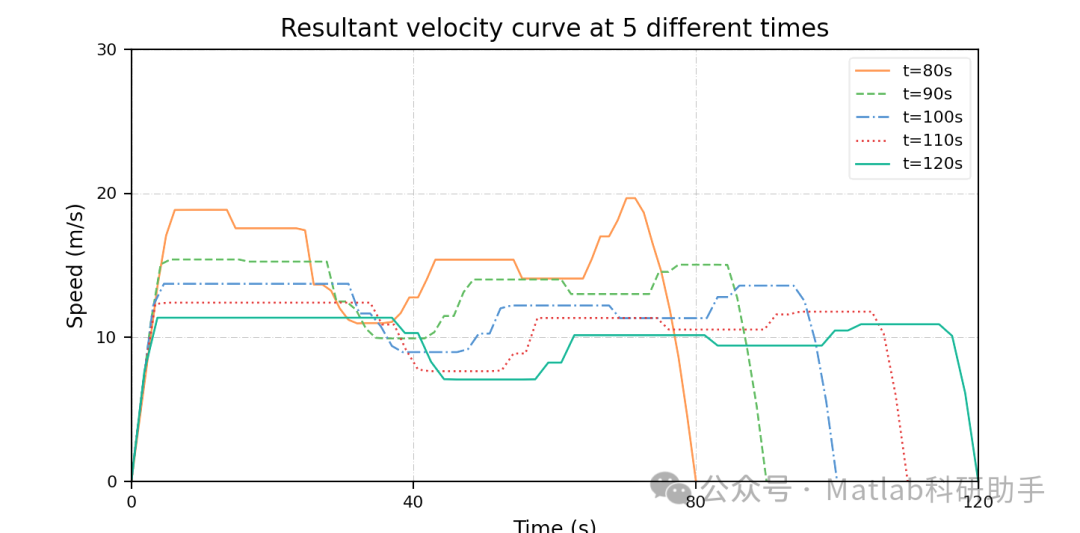

⛳️ 运行结果

🔗 参考文献

[1] 陈国胜.面向自动驾驶多工况下的轨迹生成与优化[D].吉林大学,2022.

[2] 宁学涛,潘玉田,杨亚威,等.基于运动学和动力学的关节空间轨迹规划[J].计算机仿真, 2015, 32(2):5.DOI:10.3969/j.issn.1006-9348.2015.02.089.

[3] 宁学涛,陈健,石强,等.机器人工作空间轨迹规划仿真研究[J].计算机仿真, 2016(2):6.DOI:10.3969/j.issn.1006-9348.2016.02.077.

📣 部分代码
