电力变压器作为电力系统的关键设备，其稳定运行直接关系到整个电网的可靠性与安全性。然而，变压器在长期运行过程中，可能会遭遇多种故障，严重影响电力系统的正常供电。为了提前预判变压器故障，深入研究其在不同工况下的电气特性显得尤为重要。电磁暂态程序（EMTP）凭借其强大的电力系统仿真分析能力，能够精确模拟变压器在正常运行及各类故障场景下的电磁暂态过程，为变压器的维护、故障诊断及优化设计提供有力支持。

二、EMTP 简介

EMTP 是一款专门用于电力系统电磁暂态分析的仿真软件，在电力领域应用广泛。其发展历程颇为丰富，早期由美国能源部的邦维尔电管局（BPA）主导开发，之后衍生出多个版本，如 ATP - EMTP 等。ATP - EMTP 配备有图形输入程序 ATPDrawTM，能方便用户创建格式正确的数据输入文件。该软件的数学模型涵盖多种元件，包括集总参数电阻 R、电感 L 和电容 C、多相 PI 等值电路、多相分布参数输电线路等。同时，它还具备强大的控制系统模型实现能力，可通过 TACS（Transient Analysis of Control Systems）和功能更强大的通用描述语言 MODELS 来实现。在求解算法上，EMTP 基于梯形积分规则，采用伴随模型作为动态元件，运用节点法建立方程，并借助稀疏矩阵和 LU 因式分解法求解代数方程，能确保仿真结果的准确性和稳定性。

三、电力变压器模型搭建

在 EMTP 中构建电力变压器模型时，需充分考虑多个关键参数。绕组方面，要精确设定一次绕组和二次绕组的电阻、电感，这些参数会直接影响电流传输过程中的能量损耗与电磁感应强度。互感参数则体现了一、二次绕组间的电磁耦合程度，是实现电能高效传输的关键因素。此外，电容参数在考虑高频暂态过程时尤为重要，它能反映绕组间及绕组与铁芯间的电场分布情况。同时，额定电压、功率和频率等规格参数决定了变压器的正常工作范围，也是模型搭建不可或缺的部分。通过合理设置这些参数，可构建出与实际变压器电气行为高度契合的模型。

四、不同情景建模

（一）正常运行情景建模

正常运行时，变压器的输入电压通常为正弦波。在 EMTP 中，可通过设置电压源的波形参数来模拟这一正弦输入电压。此时，变压器内部的电磁过程处于稳定状态，一次绕组和二次绕组中的电流也呈现出稳定的正弦变化规律。通过在模型中设置合适的观测点，可获取一次绕组和二次绕组中随时间变化的电流数据，并利用 EMTP 的绘图功能绘制出电流随时间的变化曲线。这些曲线能够直观地展示变压器在正常运行时的电气特性，为后续分析故障情景下的异常变化提供参照基准。

（二）一次绕组故障情景建模

一次绕组故障类型多样，以短路故障为例进行建模。在 EMTP 模型中，可通过修改一次绕组的电路连接方式来模拟短路故障。比如，在特定时间段内，将一次绕组中的部分节点直接短接，以此模拟短路情况。当短路故障发生时，电路中的电阻会瞬间减小，导致电流急剧增大。在模型中，需根据实际短路情况调整相应参数，如短路电阻值。同时，由于短路引发的电流突变会影响变压器内部的电磁平衡，互感和电感参数也会相应改变，进而影响二次绕组的电流输出。通过在模型中设置多个监测点，记录不同位置的电流、电压变化数据，可全面分析一次绕组故障对整个变压器电气行为的影响。

（三）铁芯故障情景建模

铁芯故障也是变压器常见故障之一，如铁芯饱和、铁芯局部短路等。以铁芯局部短路故障建模为例，在 EMTP 中，可通过调整铁芯等效电路的参数来模拟故障。铁芯通常可等效为一个非线性电感，当发生局部短路时，其磁导率会发生变化，进而影响电感值。在模型中，可通过改变代表铁芯的电感元件参数，模拟铁芯局部短路导致的电感异常。铁芯故障会破坏变压器内部的磁路平衡，使得绕组中的电流和电压产生畸变。通过在模型中设置针对铁芯磁通、绕组电流和电压的监测模块，可获取详细的电气数据，分析铁芯故障对变压器性能的影响机制。

五、仿真结果分析

（一）正常运行结果

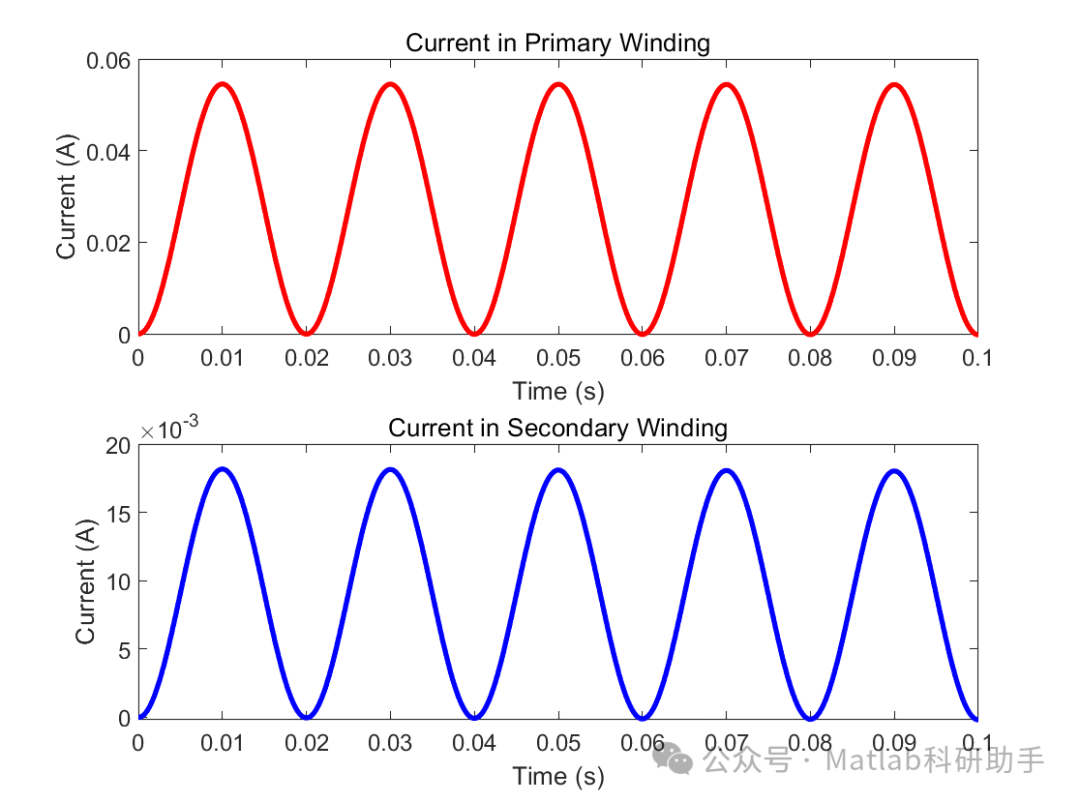

正常运行情景的仿真结果呈现出规则的正弦波形。一次绕组和二次绕组的电流波形稳定，幅值和相位关系符合变压器的变比特性。通过对这些结果的分析，能够验证所搭建变压器模型在正常工况下的准确性，同时也为评估故障情景下变压器的性能变化提供了标准参照。例如，正常运行时的电流幅值和相位关系，可作为判断故障时电流是否异常的依据。

（二）一次绕组故障结果

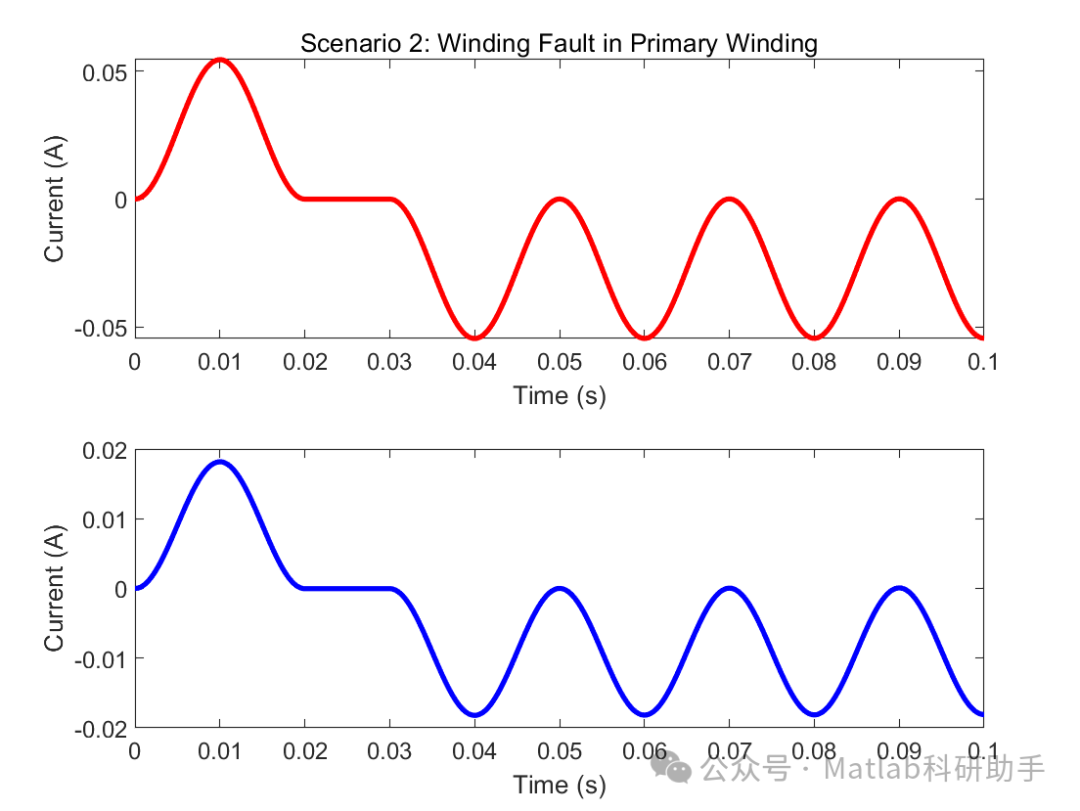

一次绕组发生短路故障时，仿真结果显示一次绕组电流会瞬间急剧增大，远远超出正常运行时的幅值。这是因为短路导致电路电阻大幅减小，根据欧姆定律，电流会相应增大。二次绕组电流也会受到影响，其幅值和相位会发生明显变化，不再遵循正常运行时的变比关系。通过对这些异常电流变化的分析，能够直观地了解一次绕组故障对变压器整体运行的严重影响，为故障诊断提供关键线索。例如，通过观察二次绕组电流相位的变化，可初步判断一次绕组短路的位置。

（三）铁芯故障结果

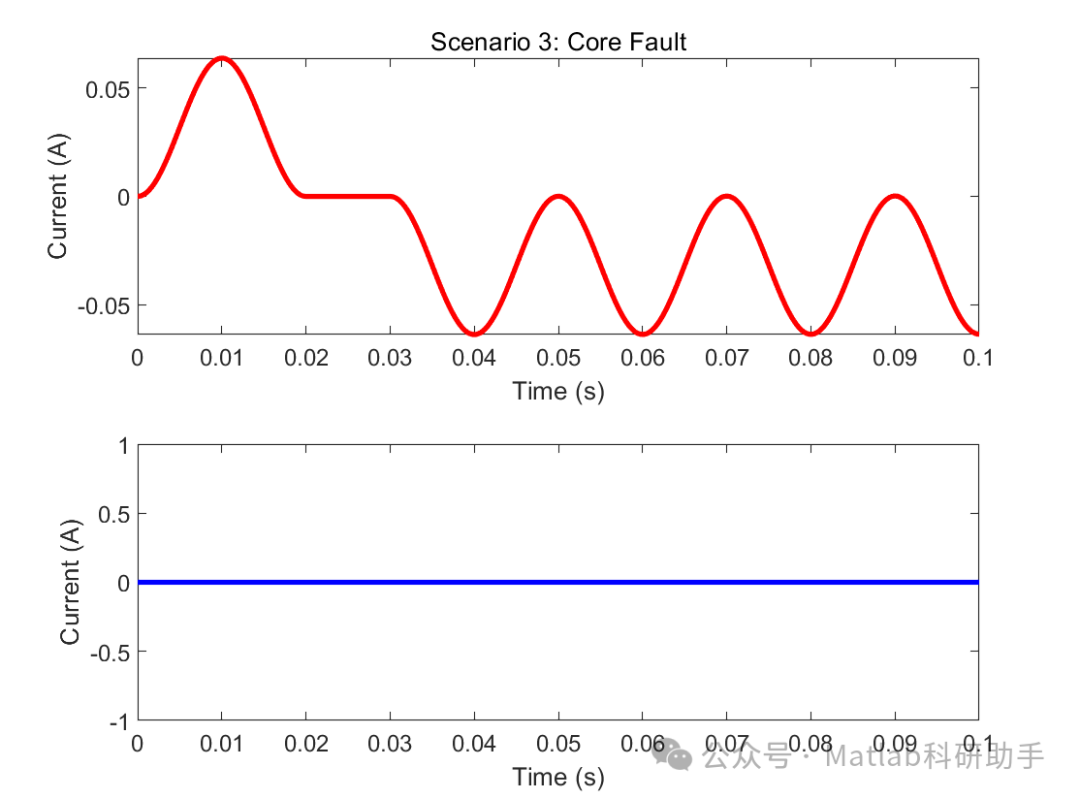

铁芯故障时，变压器的电磁特性发生显著改变。绕组电流和电压波形出现明显畸变，不再是规则的正弦波。这是由于铁芯故障破坏了磁路的均匀性和对称性，导致电磁感应过程异常。同时，铁芯磁通分布也会变得不均匀，部分区域磁通密度过高或过低。对这些仿真结果的深入分析，有助于揭示铁芯故障的内在机制，为制定针对性的故障修复方案提供理论依据。例如，通过分析磁通密度异常区域，可确定铁芯故障的具体位置。

六、结论

利用电磁暂态程序（EMTP）对电力变压器在正常运行、一次绕组故障、铁芯故障等情景下进行建模与仿真分析，能够全面且深入地了解变压器在不同工况下的电气行为。通过对仿真结果的细致剖析，不仅能清晰展现出各种故障对变压器性能的影响，还为电力变压器的故障诊断、维护策略制定以及优化设计提供了重要的数据支持与理论指导。在未来的研究中，可进一步拓展 EMTP 在变压器建模中的应用，如考虑更多复杂的故障类型、多物理场耦合效应等，以提升对变压器运行状态的精准评估能力，保障电力系统的安全稳定运行。
