【路径规划】2DOF 机械臂路径规划研究附Matlab代码

作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

随着工业自动化的飞速发展，机械臂在制造业、物流、医疗等领域的应用越来越广泛。2DOF（2 个自由度）机械臂作为结构相对简单的机械臂类型，凭借其成本低、控制灵活等特点，在一些特定场景中发挥着重要作用，如小型装配生产线、物料搬运、精密定位等。

路径规划是机械臂自主运行的核心技术之一，其目的是在给定的工作空间内，为机械臂找到一条从起点到终点的最优路径，该路径需满足无碰撞、运动平稳、时间最短或能耗最低等约束条件。对于 2DOF 机械臂而言，虽然其结构简单，但在复杂的工作环境中，如何高效、准确地规划出最优路径，仍然是一个具有重要研究价值的课题。

开展 2DOF 机械臂路径规划研究，不仅能够提高机械臂的工作效率和作业精度，降低其运行成本和能耗，还能为更复杂多自由度机械臂的路径规划提供理论基础和技术参考，推动机械臂技术在更多领域的应用和发展。

二、2DOF 机械臂路径规划面临的挑战

1. 工作空间的复杂性：2DOF 机械臂的工作空间是一个二维空间，但在实际应用中，工作空间内往往存在各种障碍物，如机器设备、工件、其他机械臂等。这些障碍物的形状和位置可能是已知的，也可能是未知的或动态变化的，给路径规划带来了很大的困难，需要确保规划出的路径能够有效避开所有障碍物。

1. 运动学约束的影响：2DOF 机械臂的运动受到其自身结构和关节运动范围的限制，如关节的最大转角、最大角速度和角加速度等。在路径规划过程中，必须考虑这些运动学约束，否则可能导致机械臂在运动过程中出现关节超限、运动不平稳等问题，影响其正常工作甚至损坏机械臂。

1. 路径优化目标的多样性：在不同的应用场景中，对 2DOF 机械臂路径的优化目标可能不同。有的场景需要路径长度最短，以提高工作效率；有的场景需要运动时间最短，以满足实时性要求；还有的场景需要能耗最低，以实现节能的目的。如何在多种优化目标之间进行权衡和选择，找到最符合实际需求的最优路径，是路径规划面临的一大挑战。

1. 动态环境的适应性：在一些动态环境中，障碍物的位置和状态会随时间发生变化，如在物流仓库中，货物的位置可能不断改变。2DOF 机械臂需要能够实时感知环境的变化，并快速重新规划路径，以适应动态环境的要求，这对路径规划算法的实时性和灵活性提出了很高的要求。

三、相关理论基础

（一）2DOF 机械臂运动学模型

2DOF 机械臂通常由两个旋转关节组成，分别为肩部关节和肘部关节。建立其运动学模型是进行路径规划的基础，通过运动学模型可以确定机械臂末端执行器在工作空间中的位置与关节角度之间的关系。

2DOF 机械臂的正运动学是已知关节角度，求解末端执行器在笛卡尔坐标系中的位置；逆运动学则是已知末端执行器的位置，求解对应的关节角度。对于 2DOF 机械臂，其逆运动学解通常有两个（肘部向上和肘部向下），在路径规划中需要根据具体情况进行选择。

（二）路径规划常用算法分类

路径规划算法可以分为传统算法和智能算法两大类。传统算法包括图搜索算法（如 Dijkstra 算法、A * 算法）、几何方法（如自由空间法、人工势场法）等；智能算法包括遗传算法、粒子群优化算法、模拟退火算法等。

不同的算法具有不同的特点和适用场景。传统算法在环境已知且简单的情况下，能够快速找到最优路径，但在复杂环境中可能存在效率低下或找不到路径的问题；智能算法具有较强的全局搜索能力和适应性，能够处理复杂的环境和多目标优化问题，但计算量较大，实时性相对较差。

四、2DOF 机械臂路径规划方法

（一）基于改进 A * 算法的路径规划

A * 算法是一种常用的图搜索算法，其通过引入启发函数来引导搜索方向，提高搜索效率。在 2DOF 机械臂路径规划中，可以将机械臂的工作空间进行栅格化处理，每个栅格表示一个状态节点。

改进 A算法在传统 A算法的基础上，对启发函数进行优化，使其更符合 2DOF 机械臂的运动特点。同时，考虑机械臂的运动学约束，在搜索过程中对相邻节点之间的路径进行可行性判断，确保规划出的路径满足关节运动范围和角速度等约束条件。此外，还可以通过平滑处理算法对规划出的路径进行优化，去除路径中的拐角，使机械臂运动更加平稳。

（二）基于人工势场法的路径规划

人工势场法将机械臂在工作空间中的运动视为在一个虚拟势场中的运动，目标点对机械臂产生吸引力，障碍物对机械臂产生排斥力，机械臂在合力的作用下向目标点运动。

对于 2DOF 机械臂，需要将笛卡尔空间中的势场转换到关节空间中，以适应机械臂的运动特点。在势场函数设计中，要合理选择吸引力和排斥力的参数，避免出现局部极小值问题，即机械臂在运动过程中被吸引到障碍物附近而无法到达目标点。可以通过引入虚拟目标点、调整势场函数等方法来解决局部极小值问题，提高路径规划的成功率。

（三）基于遗传算法的路径规划

遗传算法是一种基于生物进化理论的智能优化算法，通过选择、交叉和变异等操作，在解空间中搜索最优解。在 2DOF 机械臂路径规划中，可以将路径表示为染色体，每个染色体由一系列的路径点组成。

适应度函数的设计是遗传算法的关键，需要综合考虑路径长度、避障情况、运动平稳性等因素。在进化过程中，通过选择操作保留适应度较高的染色体，通过交叉和变异操作产生新的染色体，不断优化种群，最终得到最优路径。为了提高遗传算法的收敛速度和精度，可以采用精英保留策略、自适应交叉和变异概率等改进方法。

五、结论与展望

（一）结论

本文对 2DOF 机械臂路径规划进行了深入研究，分析了其面临的挑战，介绍了相关的理论基础，探讨了基于改进 A * 算法、人工势场法和遗传算法的路径规划方法，并通过仿真实验对三种算法的性能进行了比较分析。

研究结果表明，不同的路径规划算法各有优缺点，在实际应用中需要根据具体情况选择合适的算法。改进 A * 算法适用于简单环境和对实时性要求较高的场景；人工势场法适用于对路径平滑性要求较高的场景，但需要解决局部极小值问题；遗传算法适用于复杂环境和多目标优化场景，但计算时间较长。

（二）展望

未来的研究可以从以下几个方面进行拓展：

1. 动态环境下的路径规划：进一步研究 2DOF 机械臂在动态环境中的路径规划方法，提高其对动态障碍物的感知和适应能力，实现实时路径重规划。

1. 多目标优化路径规划：综合考虑路径长度、时间、能耗、运动平稳性等多个优化目标，建立多目标优化模型，寻找 Pareto 最优解，为不同应用场景提供更多的路径选择。

1. 与传感器融合的路径规划：结合视觉传感器、激光雷达等传感器，实现对工作空间环境的实时感知和建模，提高路径规划的自主性和适应性。

1. 算法的优化与融合：对现有的路径规划算法进行进一步优化，提高其性能；同时，探索不同算法的融合方法，如将 A * 算法与人工势场法相结合，充分发挥各自的优势，提高路径规划的效率和质量。

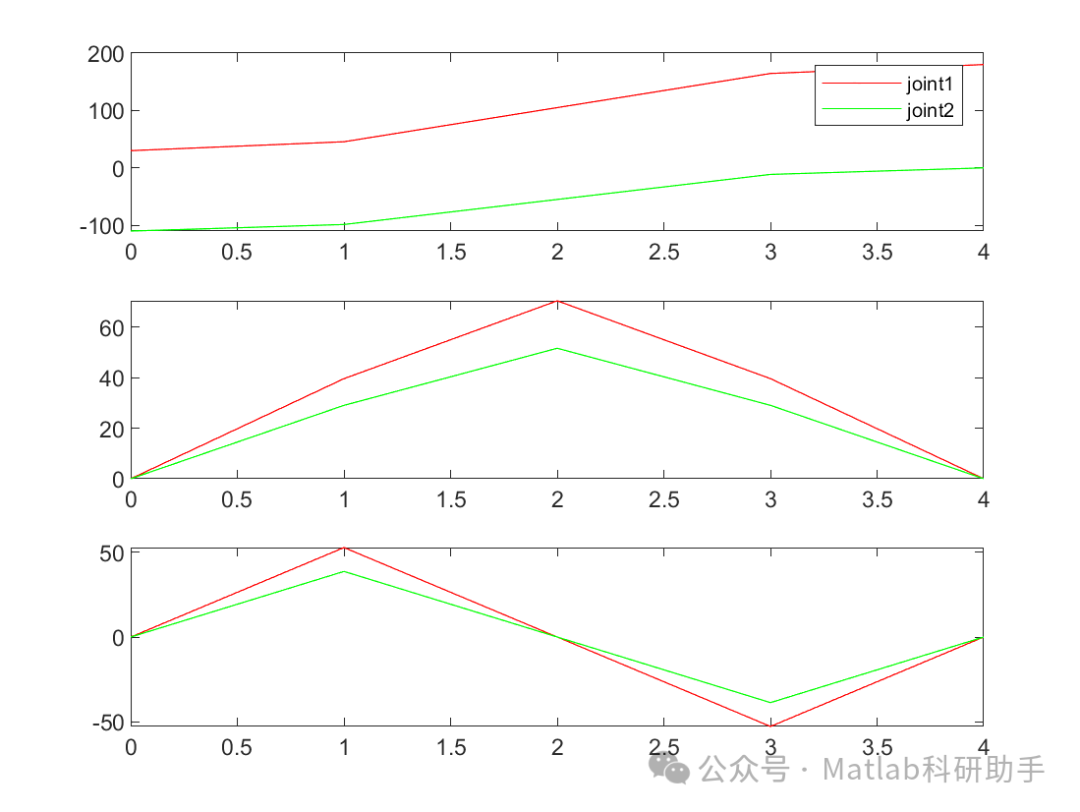

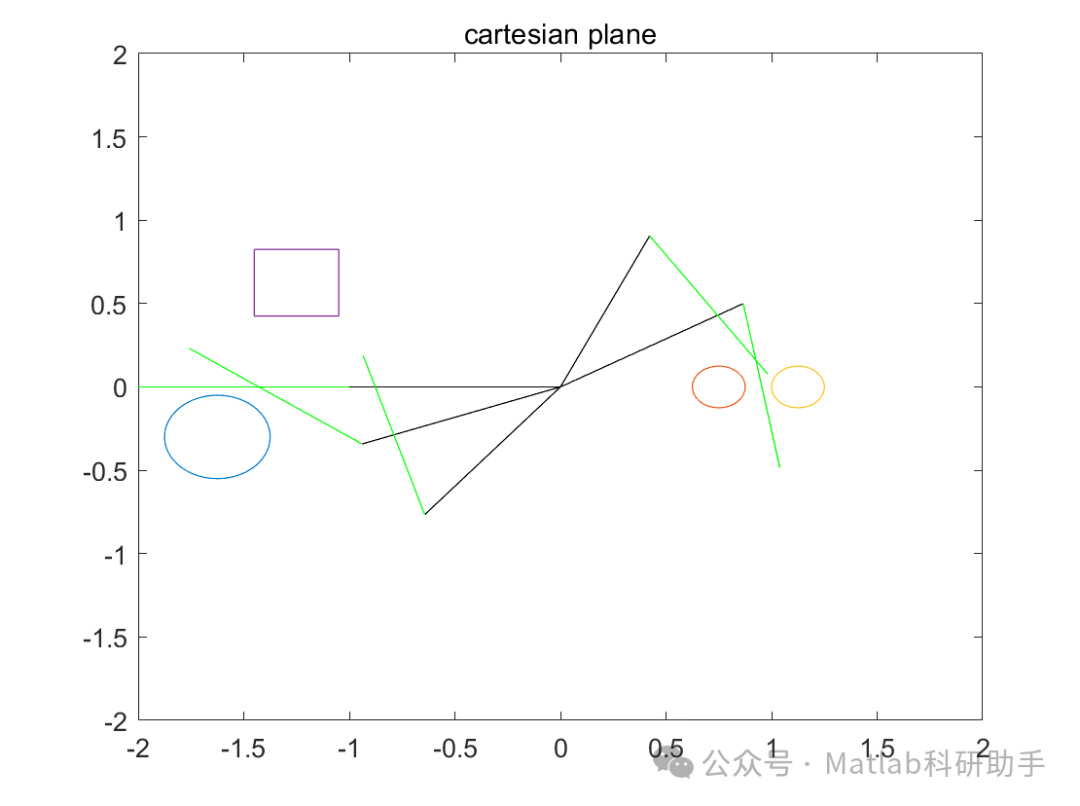

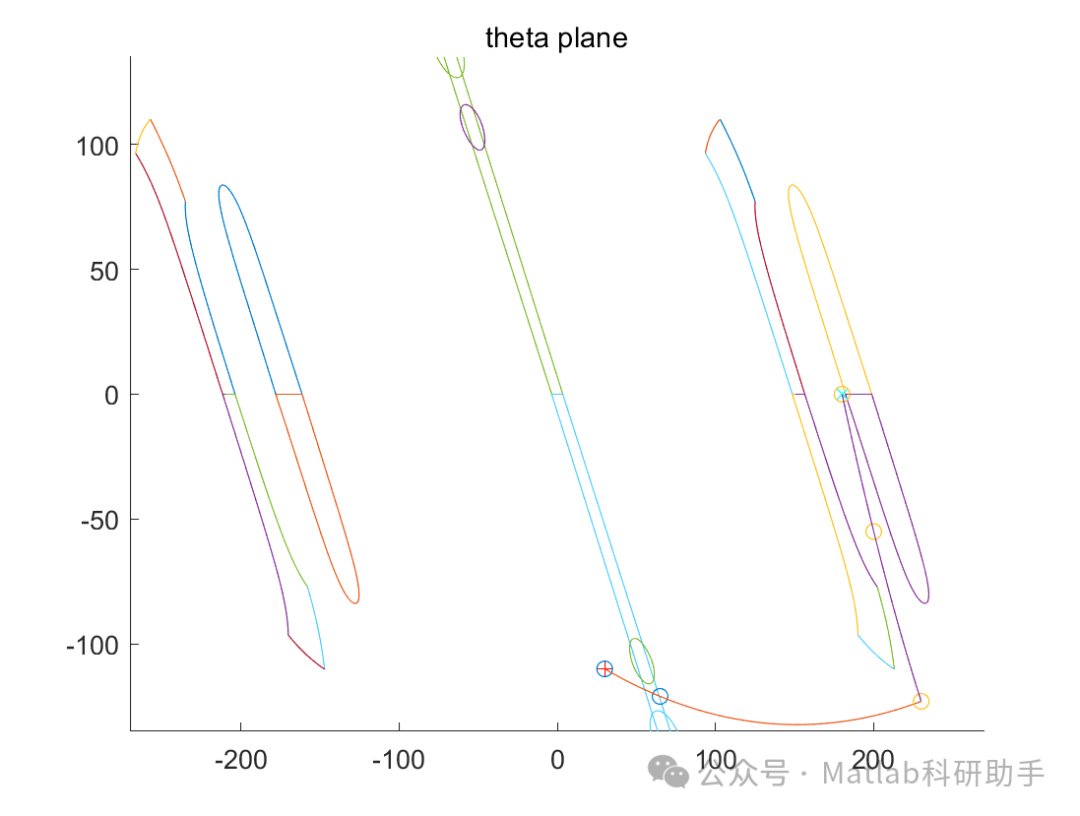

⛳️ 运行结果

🔗 参考文献

[1] 王海芳,崔阳阳,李鸣飞,et al.基于改进RRT*FN的移动机器人路径规划算法[J].Journal of Northeastern University (Natural Science), 2022, 43(9).DOI:10.12068/j.issn.1005-3026.2022.09.001.

[2] 任少雄.基于2DOF模块化驱动关节的6DOF机械臂设计及关键技术研究[D].燕山大学[2025-07-18].

[3] 任少雄.基于2DOF模块化驱动关节的6DOF机械臂设计及关键技术研究[D].燕山大学[2025-07-18].

📣 部分代码
