在无线通信领域，信号的可靠传输长期以来面临着诸多挑战。其中，多径衰落尤为突出，它由无线信号在传播过程中经过多次反射、散射和衍射等复杂路径，最终到达接收端时产生多个具有不同相位和幅度的信号副本叠加所致。瑞利衰落模型作为一种常用的统计衰落信道模型，能够较好地描述在城市环境中，无线信号传播路径密集且不存在直视径的情况。因此，研究在瑞利衰落信道下，如何有效利用天线分集和空时编码技术来提升系统性能，具有重要的理论意义和实际应用价值。本文将深入探讨天线分集技术和空时编码技术，重点分析在瑞利衰落信道下，最大比合并（MRC）的性能表现。

一、瑞利衰落信道模型概述

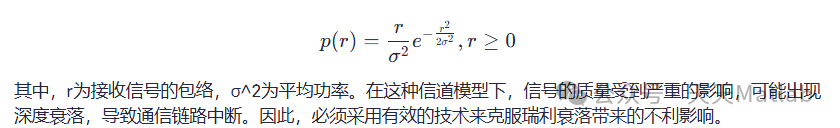

瑞利衰落信道是描述移动无线通信中多径效应的一种重要统计模型。它假设到达接收机的每一个信号分量都是独立同分布的随机变量，并且其包络服从瑞利分布，相位服从均匀分布。瑞利分布的概率密度函数可以表示为：

二、天线分集技术原理与分类

天线分集技术是利用多个天线在不同位置或不同极化方向上接收信号，从而获得多个彼此统计独立的信号副本。由于这些副本经历的衰落路径不同，因此可以降低信号同时处于深度衰落的可能性，从而提高通信的可靠性。根据实现方式的不同，天线分集技术可以分为以下几种主要类型：

空间分集：这是最常见的分集方式，通过将多个天线放置在空间中不同的位置，利用空间的不相关性来获得独立的信号副本。天线间距需要足够大，通常为数个波长，以保证信号之间具有较低的相关性。
极化分集：通过使用不同极化方向的天线（例如垂直极化和水平极化），利用信号在不同极化方向上的衰落统计独立性来实现分集。
角度分集：利用天线的波束指向不同的角度，从而接收来自不同角度的信号，以获得独立性。
时间分集：将同一信息在不同的时间间隔内发送多次，利用时间上的不相关性来实现分集。这种方式需要考虑信道的相干时间，即信道特性保持不变的时间长度。
频率分集：将同一信息在不同的频率上发送，利用频率上的不相关性来实现分集。这种方式需要考虑信道的相干带宽，即信道特性保持一致的频率范围。

三、最大比合并（MRC）技术

最大比合并（MRC）是一种最佳的线性分集接收技术。其原理是对接收到的多个信号副本进行加权求和，并使信噪比最大化。具体而言，MRC接收机对每个信号副本进行相位校正，然后根据其信噪比进行加权，信噪比高的信号副本给予更大的权重。最终合并后的信号的信噪比等于所有信号副本信噪比之和，从而显著提高了系统的性能。

四、空时编码技术

空时编码（Space-Time Coding, STC）是一种利用多个发射天线和多个接收天线进行信息传输的技术，旨在利用空间分集和时间分集来提高无线通信系统的可靠性和传输速率。它将信息在时间和空间上进行编码，从而在接收端可以利用多径衰落信道中的独立路径来恢复原始信息。

空时编码可以分为两大类：空时分组码（Space-Time Block Codes, STBC）和空时格码（Space-Time Trellis Codes, STTC）。

空时分组码（STBC）： STBC是将数据流分成多个数据块，然后在不同的天线上以不同的时间和空间形式进行发送。最著名的STBC是Alamouti编码，它使用两个发射天线和至少一个接收天线，可以在不需要信道状态信息（CSI）的情况下实现满分集增益。Alamouti编码结构简单，解码复杂度低，因此被广泛应用。
空时格码（STTC）： STTC是一种基于网格图的编码方式，它将信息比特序列映射到多个天线上的发射符号序列。STTC可以提供更好的性能，但其解码复杂度较高。

与天线分集技术相比，空时编码技术需要在发射端进行复杂的编码操作，但也能够实现更高的分集增益和编码增益。

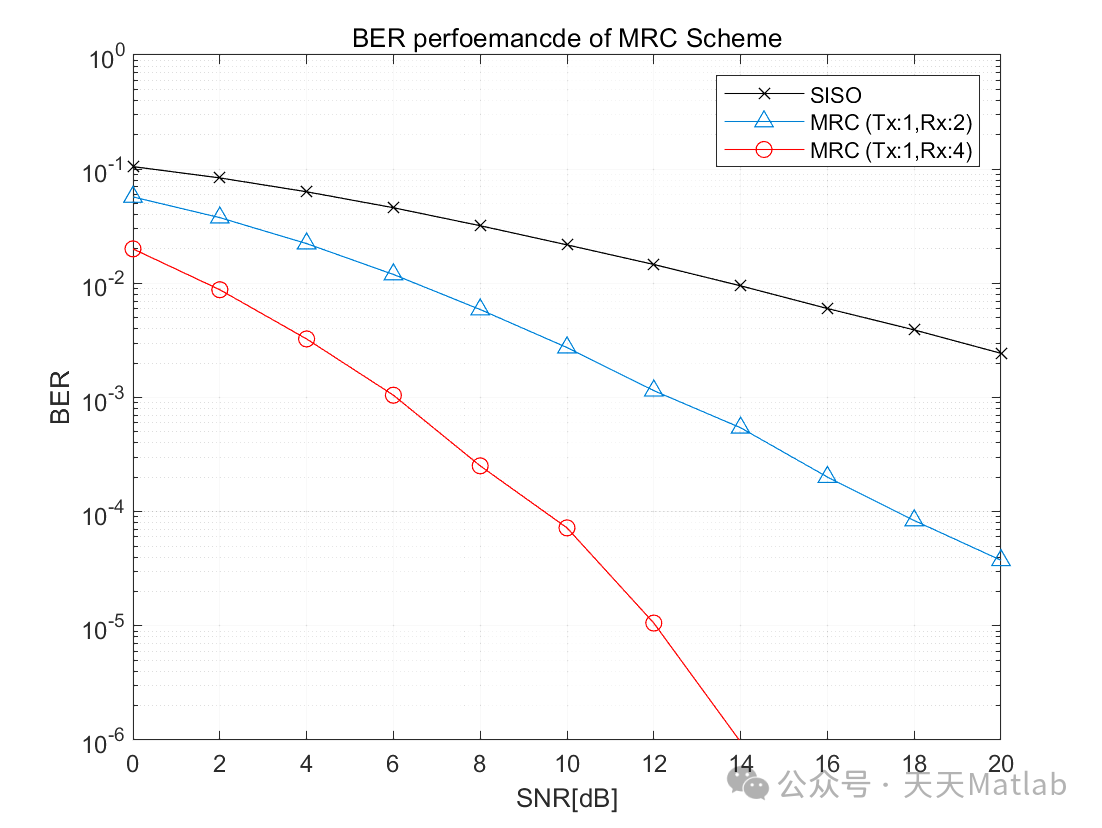

五、瑞利衰落信道下MRC性能分析

在瑞利衰落信道下，MRC的性能可以通过误码率（BER）或误帧率（FER）来衡量。假设接收到的信号副本相互独立，且信道系数服从瑞利分布，可以推导出MRC的BER表达式。
