【齿轮】斜齿轮成形磨砂轮截形精确求解Matlab实现

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

斜齿轮作为一种重要的机械传动元件，其精度直接影响到传动系统的效率和寿命。而斜齿轮的成形磨削是确保其高精度制造的关键工艺。在成形磨削过程中，磨砂轮的截形设计至关重要，其精确求解直接关系到磨削质量、效率以及最终齿轮的精度。本文将深入探讨斜齿轮成形磨砂轮截形的精确求解方法，并分析其关键影响因素。

传统的斜齿轮成形磨砂轮截形设计方法多依赖于经验公式和近似计算，精度往往难以满足高精度齿轮的制造需求。随着计算机技术和数值计算方法的快速发展，精确求解斜齿轮成形磨砂轮截形成为可能。本文将重点阐述基于齿轮几何学和数控加工原理的精确求解方法。

首先，需要明确斜齿轮的几何参数。这包括模数m、压力角α、螺旋角β、齿数z、齿宽b等。这些参数精确的确定是后续计算的基础。任何参数的微小误差都可能导致最终截形与理想状态存在偏差，进而影响磨削精度。因此，需要采用精确的测量手段和计算方法获取这些参数。例如，可以利用三坐标测量机（CMM）对齿轮样件进行高精度测量，并结合反求工程技术，精确还原齿轮的几何参数。

其次，需要建立斜齿轮齿廓的数学模型。由于斜齿轮齿廓是空间曲线，其数学描述较为复杂。常用的方法包括 involute 函数以及齿廓的点云数据拟合。基于 involute 函数的描述方式能够精确表达标准齿廓的形状，但对于非标准齿廓则需要采用点云数据拟合方法。无论采用何种方法，都必须确保模型的精度足够高，以保证后续计算的准确性。

接下来，是磨砂轮截形的确定。这需要考虑磨削过程中的刀具运动轨迹以及切削量。在成形磨削中，磨砂轮的形状需要与斜齿轮齿廓精确匹配，才能保证磨削后的齿廓精度。通常采用坐标变换的方法，将磨砂轮坐标系转化到齿轮坐标系，然后根据齿廓方程和磨削参数，计算出磨砂轮截形的轮廓点坐标。这一过程通常需要借助计算机辅助设计 (CAD) 和计算机辅助制造 (CAM) 软件完成。

在计算过程中，需要考虑磨削余量以及磨削深度等因素。磨削余量过大或过小都会影响磨削质量和效率。过大的余量会导致磨削时间延长，降低生产效率，甚至可能导致齿轮变形；而余量过小则可能造成磨削不足，无法达到预期的精度。因此，需要根据具体的加工条件和材料特性，合理选择磨削余量和磨削深度。

此外，磨砂轮的磨损也是影响截形精度的一个重要因素。磨损会导致磨砂轮形状发生改变，从而影响磨削精度。为了提高磨削精度，需要定期检查和更换磨砂轮。同时，可以采用先进的磨砂轮材料和磨削工艺，以减少磨损的影响。

最终，通过精确的计算和模拟，可以得到磨砂轮截形的精确数据，并将其转化为数控加工指令，用于控制数控磨床加工磨砂轮。为了验证计算结果的准确性，可以进行有限元模拟和实验验证。有限元模拟可以预测磨削过程中的应力分布和变形，而实验验证则可以提供实际的磨削结果，用于验证计算模型的精度。

总而言之，斜齿轮成形磨砂轮截形的精确求解是一个复杂的工程问题，需要综合考虑齿轮几何学、数控加工原理、磨削工艺以及磨砂轮磨损等多个因素。通过采用先进的计算方法和技术手段，可以实现斜齿轮成形磨砂轮截形的精确求解，从而提高斜齿轮的制造精度和质量，满足现代机械制造业对高精度传动元件的需求。 未来的研究方向可以集中在对非标准齿形、复杂齿轮以及在线磨削补偿等方面的探索，以进一步提高斜齿轮成形磨削的精度和效率。

📣 部分代码

%

%      MAIN('Property','Value',...) creates a new MAIN or raises the

%      existing singleton*.  Starting from the left, property value pairs are

%      applied to the GUI before main_OpeningFcn gets called.  An

%      unrecognized property name or invalid value makes property application

%      stop.  All inputs are passed to main_OpeningFcn via varargin.

%

%      *See GUI Options on GUIDE's Tools menu.  Choose "GUI allows only one

%      instance to run (singleton)".

%

% See also: GUIDE, GUIDATA, GUIHANDLES

% Edit the above text to modify the resp

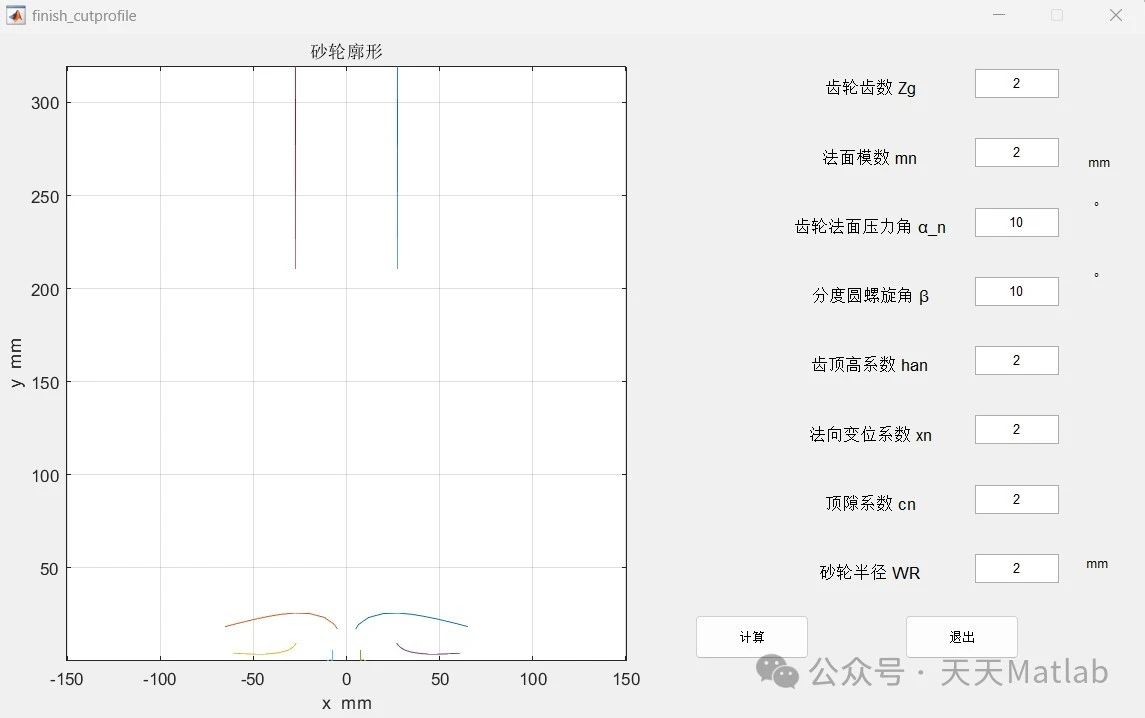

⛳️ 运行结果

🔗 参考文献
