【图像处理】数字图像纹理合成中图像绗缝技术的Matlab实现

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

数字图像纹理合成是计算机图形学和图像处理领域中的一个重要研究方向，其目标是生成具有特定纹理特征的逼真图像。图像绗缝技术作为一种强大的图像拼接方法，近年来在数字图像纹理合成中得到了广泛的应用，并取得了显著的进展。本文将深入探讨图像绗缝技术在数字图像纹理合成中的应用，分析其优势与不足，并展望未来发展趋势。

传统的纹理合成方法，如基于统计的方法和基于模型的方法，在处理复杂纹理时往往存在局限性。基于统计的方法依赖于纹理的统计特性，难以捕捉纹理的细节和结构信息；基于模型的方法则需要建立复杂的纹理模型，计算成本较高且泛化能力有限。相比之下，图像绗缝技术利用已有的纹理图像块作为基本单元，通过巧妙的拼接算法，生成具有更大规模和更丰富细节的纹理图像，有效地克服了传统方法的不足。

图像绗缝技术的核心在于寻找最佳的图像块匹配和拼接策略。其基本流程包括：1. 图像块提取: 从源图像中提取若干大小相同或相近的图像块，作为纹理的基本单元。2. 图像块特征提取: 对提取的图像块进行特征提取，常用的特征包括灰度直方图、纹理特征（如GLCM、 Gabor滤波器响应等）以及基于深度学习的特征表示。3. 图像块匹配: 基于提取的特征，寻找最佳匹配的图像块，确保拼接后图像的平滑性和一致性。匹配算法的选择至关重要，常用的算法包括基于距离度量的最近邻匹配、基于图匹配的算法以及基于深度学习的匹配算法。 4. 图像块拼接: 将匹配的图像块进行拼接，形成更大的纹理图像。拼接过程中需要考虑图像块间的过渡区域，采用合适的融合算法，例如线性加权融合、泊松融合等，以减少拼接痕迹，提高视觉效果。5. 优化与后处理: 为了进一步提高合成纹理的质量，可以采用一些优化算法，例如能量最小化方法，以及一些后处理技术，例如滤波等，以去除拼接痕迹，增强纹理的视觉一致性。

图像绗缝技术的优势在于其简单高效，易于实现，并且能够生成具有丰富细节和视觉逼真度的纹理图像。尤其在处理具有复杂结构和细节的纹理时，其优势更加明显。此外，图像绗缝技术具有良好的可扩展性，可以方便地集成到各种图像处理应用中。

然而，图像绗缝技术也存在一些不足之处。首先，图像块的匹配和拼接过程计算量较大，尤其是在处理高分辨率图像时，计算效率成为一个瓶颈。其次，传统的图像块匹配算法容易受到噪声和光照变化的影响，导致匹配精度降低。此外，对于具有周期性或重复性结构的纹理，图像绗缝技术可能会产生明显的重复图案，降低纹理的自然度。

为了克服这些不足，近年来研究者们提出了许多改进的图像绗缝算法。例如，基于深度学习的图像块匹配算法可以有效地提高匹配精度和效率；基于图论的优化算法可以有效地减少拼接痕迹；结合先验知识的图像块选择策略可以提高合成纹理的质量。此外，一些研究者将图像绗缝技术与其他纹理合成方法相结合，例如将图像绗缝技术与基于模型的方法相结合，以提高纹理合成的精度和效率。

展望未来，图像绗缝技术在数字图像纹理合成中的应用将更加广泛和深入。随着深度学习技术的不断发展，基于深度学习的图像绗缝算法将成为研究的热点。同时，结合三维重建技术，将图像绗缝技术应用于三维纹理合成也将成为一个重要的研究方向。此外，开发更加高效、鲁棒的图像块匹配和拼接算法，以及探索新的图像块特征表示方法，将是未来研究的重要课题。

总之，图像绗缝技术为数字图像纹理合成提供了一种有效且灵活的方法。虽然该技术还存在一些挑战，但随着技术的不断发展和改进，其在图像处理领域中的作用将越来越重要，并为我们创造出更加逼真和丰富的数字世界。 未来的研究方向应该集中在提高算法效率、增强鲁棒性、以及探索更有效的特征表示和匹配策略上，以推动图像绗缝技术在纹理合成领域的持续进步。

📣 部分代码

%% MainScript

%% Setting the color scale

my_num_of_colors = 256;

col_scale =  [0:1/(my_num_of_colors-1):1]';

my_color_scale = [col_scale,col_scale,col_scale];

%% Set to_save to 1, if you want to save the generated pictures

to_save = 0;

%% Loading the pictures

%% For GIF pictures, need to convert from index to rgb

input_name = '11';

input_folder = 'paper/';

output_name = strcat(input_name,'.jpg');

input_file = strcat(input_name,'.gif');

[texture_paper_pic,map] = imread(strcat('data/',input_folder,input_file));

texture_paper_pic = ind2rgb(texture_paper_pic,map);

original_pic = double(texture_paper_pic);

%% For JPEG pictures

% input_name = 'green_plum';

% input_folder = 'own/';

% output_name = strcat(input_name,'.jpg');

% input_file = strcat(input_name,'.jpg');

% texture_our_pic = imread(strcat('data/',input_folder,input_file));

% original_pic = double(texture_our_pic)/255.0;

[h,w,num_chan] = size(original_pic);

file_name = "Result";

title_name = "Modified Pic";

%% Defining the parameters of our algorithm

patch_size = 60;

overlap_size = patch_size/6;

net_patch_size = patch_size-overlap_size;

error_tolerance = 0.1;

%% Calculating the new generated image size

hnew = 2*net_patch_size*floor(h/net_patch_size) + overlap_size;

wnew = 2*net_patch_size*floor(w/net_patch_size) + overlap_size;

modified_pic = zeros([hnew,wnew,num_chan]);

% size(original_pic)

% size(modified_pic)

f = waitbar(0,"Quilting");

stepnum = 0;

i_limit = (hnew-overlap_size)/net_patch_size;

j_limit = (wnew-overlap_size)/net_patch_size;

for i = 1:i_limit

for j = 1:j_limit

if i==1 && j==1

modified_pic(1:patch_size,1:patch_size,:) = getRandomPatch(original_pic,patch_size);

elseif i==1

start_ind = net_patch_size + (j-2)*net_patch_size;

prev_patch = modified_pic(1:patch_size,start_ind - net_patch_size + 1:start_ind - net_patch_size + patch_size,:);

ref_patches = cell(1,3);

ref_patches{1} = prev_patch;

selected_patch = findClosestPatch(ref_patches, original_pic, error_tolerance, 'vertical', overlap_size, patch_size);

final_patch = minErrorBoundaryCut(ref_patches,selected_patch,overlap_size,'vertical',patch_size);

modified_pic(1:patch_size,start_ind+1:start_ind+patch_size,:) = final_patch;

elseif j==1

start_ind = net_patch_size + (i-2)*net_patch_size;

prev_patch = modified_pic(start_ind - net_patch_size + 1:start_ind - net_patch_size + patch_size,1:patch_size,:);

selected_patch = findClosestPatch(ref_patches, original_pic, error_tolerance, 'both', overlap_size, patch_size);

final_patch = minErrorBoundaryCut(ref_patches,selected_patch,overlap_size,'both',patch_size);

modified_pic(top_ind+1:top_ind+patch_size,left_ind+1:left_ind+patch_size,:) = final_patch;

end

stepnum = stepnum + 1;

waitbar(stepnum/(i_limit*j_limit),f,"Quilting");

end

end

close(f);

imwrite(modified_pic,strcat('results/quilting/', input_folder, int2str(patch_size), '/', output_name));

saveFigure(my_color_scale,original_pic,modified_pic,title_name,file_name,1,to_save);

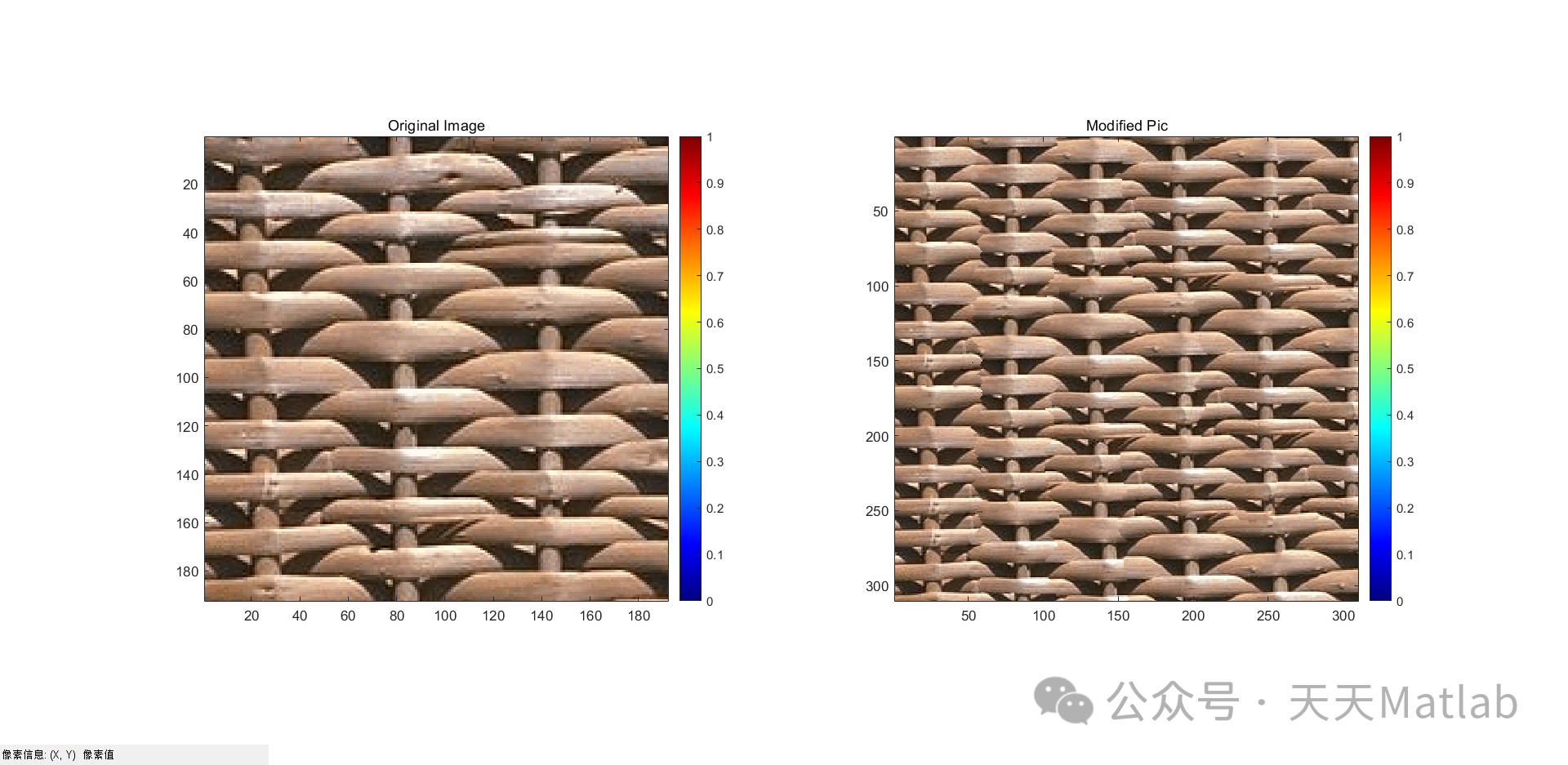

⛳️ 运行结果
