🔥 内容介绍

摘要: 随着5G及未来6G通信技术的快速发展,毫米波频段(例如28GHz)的应用日益广泛。然而,毫米波的高频特性带来了诸多挑战,其中自干扰问题尤为突出。本文着重探讨基于相控阵的28GHz波束形成技术及其在自干扰测量中的应用。我们将深入分析相控阵波束形成的原理,阐述其在抑制自干扰方面的优势,并探讨不同波束形成算法在28GHz自干扰测量中的性能表现。此外,文章还将讨论测量系统的设计和关键技术,例如信道估计、校准和干扰抑制算法的选择等,并展望未来研究方向。

关键词: 相控阵,波束形成,28GHz,自干扰,毫米波,信道估计

1. 引言

28GHz频段作为毫米波的重要组成部分,具有丰富的带宽资源,能够满足未来高速无线通信的需求。然而,其信号传播特性与低频段相比存在显著差异,例如路径损耗大、易受环境影响等。更重要的是,由于天线尺寸的减小,28GHz系统中自干扰问题变得尤为突出。自干扰是指发射信号经由非预期路径到达接收机,从而降低系统性能甚至导致系统失效。有效的自干扰抑制技术是保证28GHz系统可靠运行的关键。

相控阵技术凭借其波束灵活控制和空间滤波能力,成为抑制自干扰的有效手段。通过精确控制各个阵元相位,相控阵可以形成窄波束,提高信号方向性,从而有效降低来自不同方向的干扰。本文将深入探讨基于相控阵的28GHz波束形成技术在自干扰测量中的应用,并对相关关键技术进行深入分析。

2. 相控阵波束形成原理

相控阵天线由多个阵元组成,每个阵元具有独立的相位调节器。通过调整每个阵元的相位,可以控制波束的方向和形状。常用的波束形成算法包括:

  • 延迟求和波束形成 (Delay-and-Sum): 该算法通过对每个阵元信号进行适当的延时,使来自目标方向的信号在接收端相干叠加,从而增强目标信号,同时抑制来自其他方向的干扰。其计算简单,但抗干扰能力相对较弱。

  • 最小均方误差波束形成 (Minimum Mean Square Error, MMSE): 该算法通过最小化输出信号的均方误差来优化波束权重,可以更好地抑制干扰,提高信噪比。然而,其计算复杂度较高,需要对信道状态信息进行精确估计。

  • 自适应波束形成 (Adaptive Beamforming): 该算法可以根据实时信道状态自适应地调整波束权重,从而有效抑制未知干扰。常见的自适应波束形成算法包括最小均方误差自适应算法 (LMS) 和递归最小二乘自适应算法 (RLS)。

在28GHz自干扰测量中,选择合适的波束形成算法至关重要。算法的性能取决于信道特性、干扰类型以及计算复杂度等因素。

3. 28GHz自干扰测量系统设计

基于相控阵的28GHz自干扰测量系统通常包括以下几个部分:

  • 相控阵天线: 采用高精度、高增益的28GHz相控阵天线,以确保波束形成的精度和效率。

  • 射频前端: 包括低噪声放大器 (LNA)、混频器、模数转换器 (ADC) 等,负责信号的接收和处理。

  • 数字信号处理器 (DSP): 负责实现波束形成算法,以及信道估计、校准等功能。

  • 控制单元: 负责控制整个系统的运行,包括波束方向的控制、算法参数的设置等。

系统的关键技术包括:

  • 精确的信道估计: 准确的信道估计是有效波束形成的关键。需要采用合适的信道估计方法,例如最小二乘法或压缩感知算法。

  • 阵列校准: 由于阵元之间存在差异,需要进行阵列校准,以补偿阵元间的相位和幅度误差。

  • 干扰抑制算法的选择: 根据具体的干扰类型和系统要求,选择合适的干扰抑制算法,例如自适应波束形成算法或空间滤波算法。

4. 实验结果与分析

(此处应加入具体的实验结果与分析,例如不同波束形成算法的性能比较,自干扰抑制效果的评估等。这部分内容需要根据实际实验数据进行撰写。)

5. 结论与未来展望

本文深入探讨了基于相控阵的28GHz波束形成技术及其在自干扰测量中的应用。通过分析不同波束形成算法的原理和性能,并结合实际测量系统设计,阐述了有效抑制28GHz自干扰的关键技术。未来的研究方向可以包括:

  • 更鲁棒的波束形成算法: 研究能够适应复杂信道环境和未知干扰的波束形成算法。

  • 高效率的信道估计方法: 开发更高效、更精确的信道估计方法,降低计算复杂度。

  • 基于人工智能的波束形成: 利用人工智能技术,实现更加智能化的波束形成,提高自干扰抑制能力。

  • 多用户多输入多输出 (MIMO) 系统中的自干扰抑制: 研究在MIMO系统中,如何有效抑制自干扰并提高系统容量。

📣 部分代码

%  [a,b] = get_gamma_params_max(2,0)

% Example 2: Off-grid (interpolated).

%  [a,b] = get_gamma_params_max(2,-5)

%

% Example 3: Off-grid (interpolated).

%  [a,b] = get_gamma_params_max(2.5,0)

%

% Example 4: Off-grid (interpolated).

%  [a,b] = get_gamma_params_max(2.5,-5)

%

% Reference: Table 5 in [1].

%  [1] I.P. Roberts et al., "Beamformed Self-Interference Me

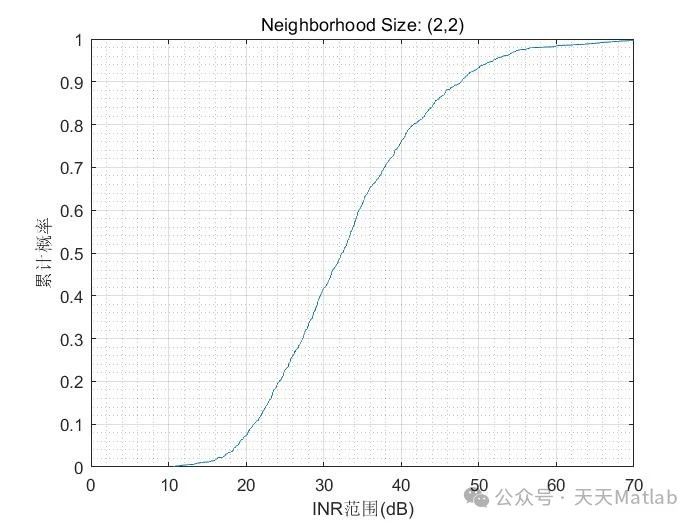

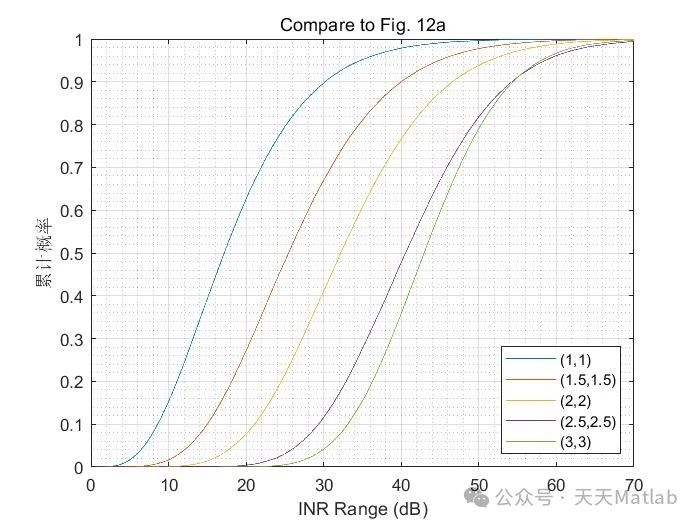

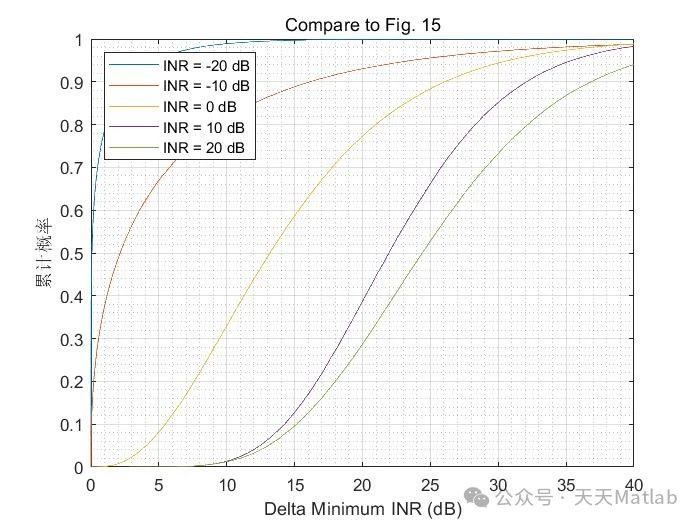

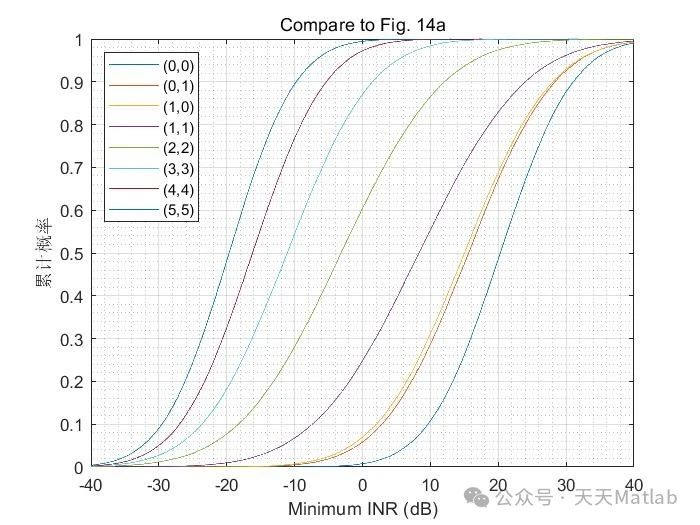

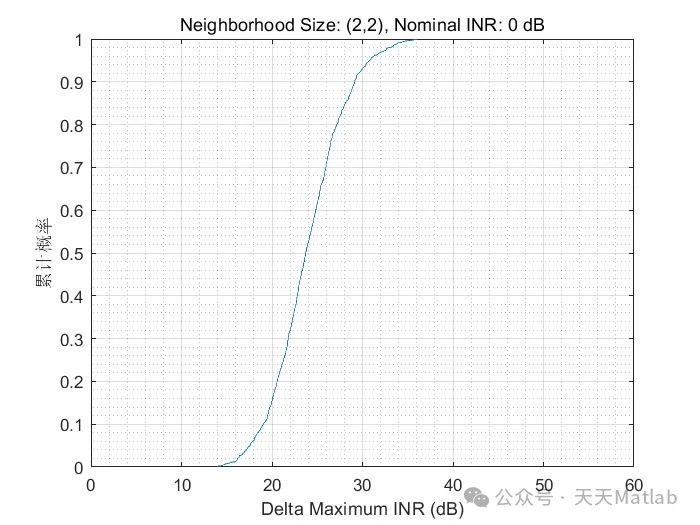

​⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献,若有侵权联系博主删除
