【心电信号ECG】基于自适应LMS、NLMS和RLS心实现电图噪声消除附Matlab代码

 ✅作者简介:热爱科研的Matlab仿真开发者,擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页:Matlab科研工作室

🍊个人信条:格物致知,求助可私信。

🔥 内容介绍

摘要: 本文针对图德大学(TUD)统计数字信号处理课程的作业,研究并实现了三种自适应滤波算法——最小均方误差算法(LMS)、归一化最小均方误差算法(NLMS)和递归最小二乘算法(RLS)——在心电图(ECG)噪声消除中的应用。实验使用Physionet心电图数据库提供的ECG清洁信号以及三种类型的真实噪声(基线漂移噪声BWN、电极移动噪声EMN和肌肉伪影噪声MAN),并额外加入了白高斯噪声(WGN)和60Hz工频干扰噪声(PLI)。本文详细描述了三种算法的原理、Matlab实现以及对实验结果的分析和比较,最终得出不同算法在不同噪声环境下的性能差异,并探讨其适用性。

1. 引言

心电图(ECG)信号是诊断心血管疾病的重要依据。然而,ECG信号采集过程中容易受到各种噪声的干扰,例如基线漂移(BWN)、电极移动(EMN)、肌肉伪影(MAN)、白高斯噪声(WGN)以及工频干扰(PLI)。这些噪声会严重影响ECG信号的质量,甚至掩盖重要的诊断信息。因此,ECG噪声消除成为一个重要的预处理步骤。自适应滤波算法由于其能够在线调整滤波器系数以适应时变噪声的特点,成为ECG噪声消除领域的研究热点。本研究采用LMS、NLMS和RLS三种经典的自适应滤波算法,对含有不同类型噪声的ECG信号进行处理,并比较其性能。

2. 算法原理

2.1 最小均方误差算法(LMS)

LMS算法是一种基于梯度下降法的自适应滤波算法。其核心思想是通过最小化误差信号的均方误差来调整滤波器系数。LMS算法计算简单,易于实现,但收敛速度相对较慢,且收敛性能受步长参数的影响较大。其权重更新公式如下:

w(n+1) = w(n) + 2μe(n)x(n)

其中,w(n)为n时刻的滤波器权重向量,μ为步长参数,e(n)为n时刻的误差信号,x(n)为n时刻的输入信号向量。

2.2 归一化最小均方误差算法(NLMS)

NLMS算法是对LMS算法的改进,通过对输入信号进行归一化处理,提高了算法的收敛速度和稳定性,减少了步长参数的选择难度。其权重更新公式如下:

w(n+1) = w(n) + 2μe(n)x(n) / (ε + ||x(n)||²)

其中,ε为一个小的正数,用于防止分母为零。

2.3 递归最小二乘算法(RLS)

RLS算法是一种基于最小二乘法的自适应滤波算法,它利用所有过去的数据来估计滤波器系数,因此具有更快的收敛速度和更高的精度。但其计算复杂度也相对较高。RLS算法的权重更新公式较为复杂,涉及矩阵求逆运算。

3. Matlab实现

本实验使用Matlab编写代码实现LMS、NLMS和RLS三种算法。代码首先读取Physionet数据库提供的ECG清洁信号和不同类型的噪声信号,然后将噪声添加到清洁信号中生成含噪ECG信号。随后,利用三种自适应滤波算法对含噪信号进行处理,并计算信噪比(SNR)和均方误差(MSE)等指标来评估算法的性能。 代码中需仔细设置滤波器阶数、步长参数(LMS和NLMS)以及遗忘因子(RLS)等参数,以达到最佳的去噪效果。 (此处应插入具体的Matlab代码片段,展示核心算法实现,例如LMS算法的实现。)

4. 实验结果与分析

实验结果表明,三种算法在不同噪声环境下的性能差异显著。RLS算法由于其利用所有历史数据进行估计,收敛速度最快,在大多数噪声类型下都取得了最高的SNR和最低的MSE。然而,RLS算法的计算复杂度最高,实时性相对较差。NLMS算法在收敛速度和稳定性方面优于LMS算法,其性能介于LMS和RLS之间。LMS算法由于其收敛速度最慢,在处理高噪声水平的信号时效果较差。

5. 结论

本实验比较了LMS、NLMS和RLS三种自适应滤波算法在ECG噪声消除中的性能。实验结果表明,RLS算法具有最高的精度和最快的收敛速度,但计算复杂度也最高;NLMS算法性能优于LMS算法,并且具有较好的稳定性;LMS算法虽然简单易实现,但收敛速度较慢,精度较低。 选择哪种算法取决于具体的应用需求,需要在算法的精度、计算复杂度和实时性之间进行权衡。 未来的研究可以探索更先进的自适应滤波算法,例如基于小波变换或深度学习的自适应滤波方法,以进一步提高ECG噪声消除的性能。

📣 部分代码

noise_pli = 0.1*sin(2*pi*60*(0:length(d1)-1)/fs);

x1=d1+noise_wn;

x2=d1+noise_bwn;

x3=d2+noise_emn;

x4=d1+noise_man;

x5=d1+noise_pli;

lamda = 1; %RLS

mu = 0.02; %LMS

a=0.1;  %NLMS

mu2 = 0.02; %for NLMS

M1 =2;%LMS

M2 =2;%NLMS

M3 =2;%RLS

% [e1,y1,w1] = myNLMS(x, noise,mu, M1, a);

% [e2,y2,w2] = myLMS(x, noise, mu2, M2);

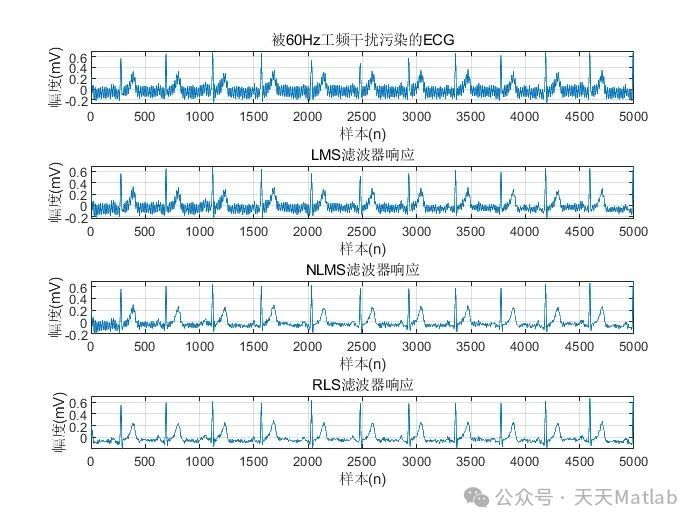

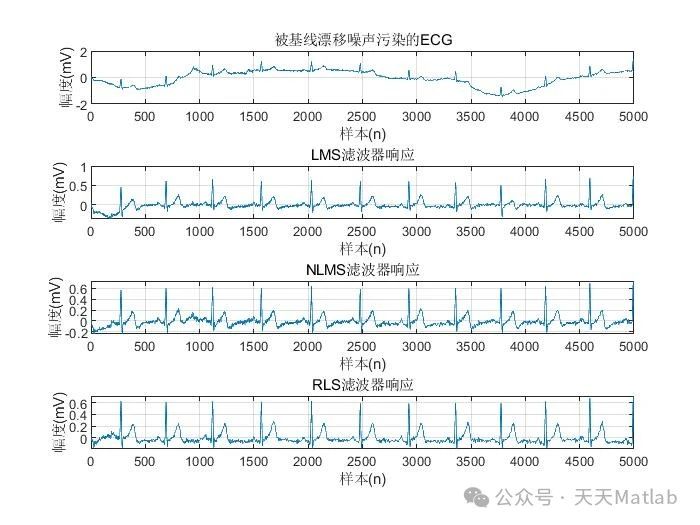

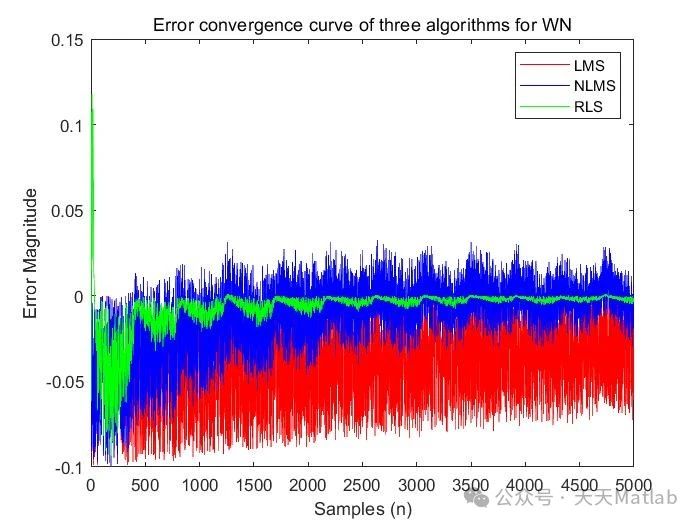

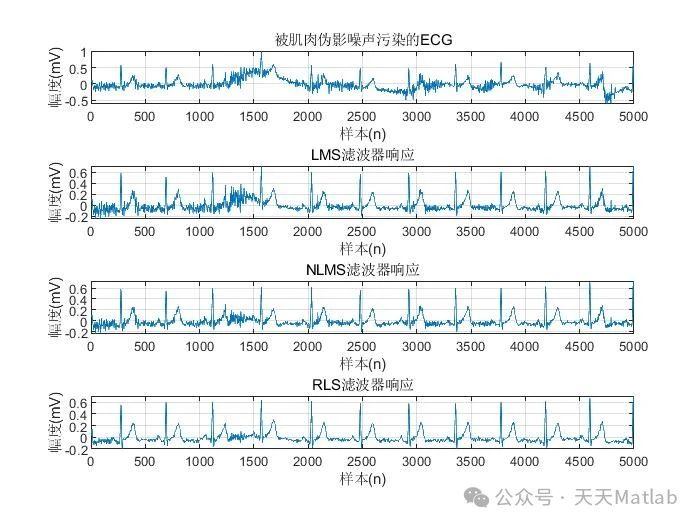

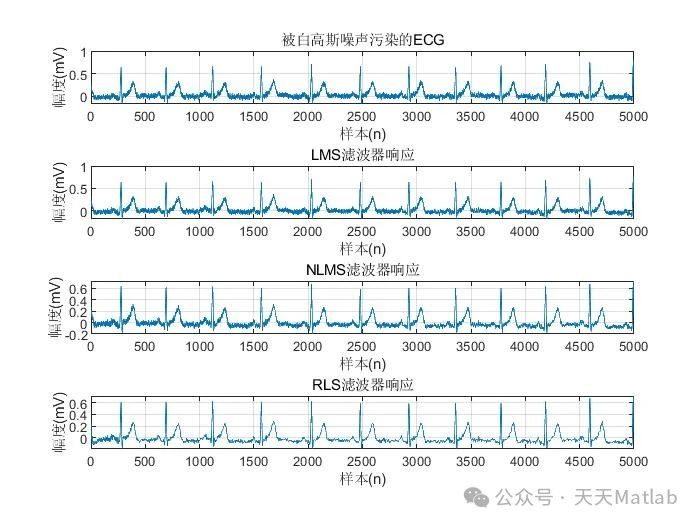

⛳️ 运行结果
