【信息融合】基于多维卡尔曼滤波器传感器信息融合（含GPS）附Matlab代码和报告

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

信息融合技术旨在将来自多个传感器的数据有效地整合，以获得比单一传感器更准确、更完整和更可靠的系统状态估计。在诸多信息融合方法中，卡尔曼滤波器因其优越的性能和数学上的严谨性而被广泛应用，尤其是在涉及动态系统状态估计的场合，例如车辆导航、机器人定位和目标跟踪等。本文将重点探讨基于多维卡尔曼滤波器的传感器信息融合方法，特别是结合GPS数据和其他传感器数据（例如IMU、里程计等）的应用，深入分析其原理、优势和面临的挑战。

一、 卡尔曼滤波器及其多维扩展

卡尔曼滤波器是一种递归的估计算法，它能够有效地处理噪声数据并预测系统未来的状态。其核心思想是利用系统状态方程和观测方程，结合先验知识和新的观测数据，不断更新对系统状态的最优估计。标准的卡尔曼滤波器适用于线性系统，而现实世界中的许多系统都是非线性的。为了处理非线性系统，人们发展了扩展卡尔曼滤波器（Extended Kalman Filter, EKF）和无迹卡尔曼滤波器（Unscented Kalman Filter, UKF）等多种非线性卡尔曼滤波器。

多维卡尔曼滤波器是指同时处理多个传感器数据的卡尔曼滤波器。这需要构建一个能够融合所有传感器信息的系统状态方程和观测方程。其关键在于如何有效地将不同传感器的数据进行协方差矩阵的融合，并确保融合后的状态估计能够反映所有传感器信息的权重。在融合GPS数据时，需要考虑GPS数据的特点，例如其高精度的位置信息但更新率相对较低，以及可能存在的信号中断和多路径效应。

二、 GPS与其他传感器的融合

GPS作为一种全球导航卫星系统，提供高精度的地理位置信息。然而，GPS信号容易受到遮挡和干扰，并且其精度在某些环境下（例如城市峡谷）会下降。为了提高定位精度和可靠性，通常将GPS数据与其他传感器数据融合，例如：

• 惯性测量单元 (IMU): IMU包含加速度计和陀螺仪，能够测量车辆的加速度和角速度。IMU数据具有高更新率，但存在累积误差的问题，需要与GPS数据融合以进行校正。

• 里程计: 里程计通过测量车轮旋转角度来估计车辆的位移。里程计数据相对低成本，但容易受到地面摩擦系数变化和车轮打滑等因素的影响。

• 轮速传感器: 与里程计类似，轮速传感器测量每个车轮的旋转速度，可以提供更细致的运动信息。

多维卡尔曼滤波器可以有效地融合GPS、IMU和里程计等传感器数据。在这种情况下，系统状态向量通常包括位置、速度、姿态等信息，而观测向量则包含GPS位置信息、IMU测量值以及里程计或轮速数据。通过设计合适的系统状态方程和观测方程，以及合理的噪声模型，可以得到更准确和鲁棒的系统状态估计。

三、 多维卡尔曼滤波器在GPS信息融合中的具体实现

在实际应用中，基于多维卡尔曼滤波器的GPS信息融合系统通常需要以下步骤：

1. 传感器数据预处理: 对来自不同传感器的原始数据进行滤波、去噪和校正等预处理，以提高数据的质量和可靠性。这可能涉及到对GPS数据进行平滑处理，对IMU数据进行零偏估计和补偿，以及对里程计数据进行误差模型建模。

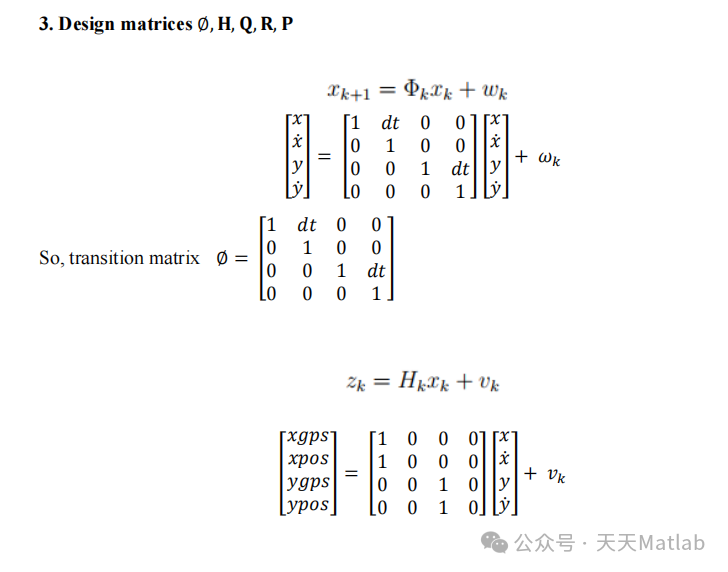

2. 系统状态方程和观测方程的建立: 根据系统的动力学模型和传感器的特性，建立合适的系统状态方程和观测方程。这需要考虑不同传感器之间的关联性和误差特性。

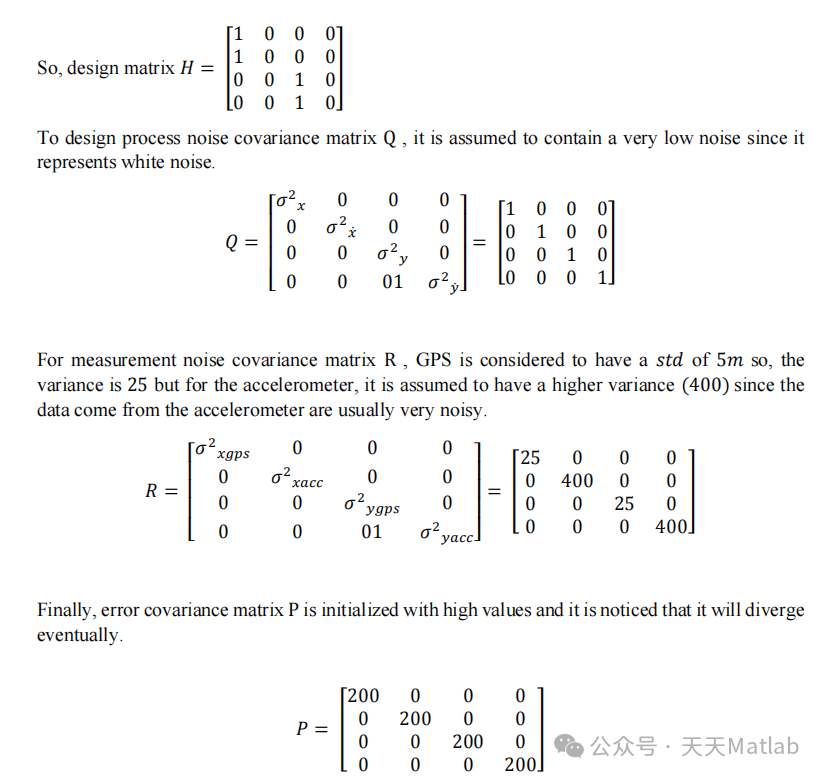

3. 卡尔曼滤波器的参数设置: 选择合适的卡尔曼滤波器类型（例如EKF或UKF），并根据传感器的噪声特性和系统动力学模型，设置卡尔曼滤波器的参数，例如过程噪声协方差矩阵和观测噪声协方差矩阵。

4. 卡尔曼滤波器的迭代运算: 根据系统状态方程和观测方程，以及新的传感器数据，迭代地进行卡尔曼滤波器的预测和更新步骤，以获得对系统状态的最优估计。

5. 结果后处理: 对卡尔曼滤波器的输出结果进行后处理，例如平滑处理，以进一步提高估计精度和稳定性。

四、 挑战与展望

尽管多维卡尔曼滤波器在GPS信息融合中具有显著优势，但仍然面临一些挑战：

• 非线性系统的处理: 现实世界中的许多系统都是非线性的，这使得精确的系统状态估计变得困难。非线性卡尔曼滤波器，例如EKF和UKF，能够处理非线性系统，但其计算复杂度较高，并且其性能依赖于线性化的精度。

• 传感器模型的建立: 准确的传感器模型对于卡尔曼滤波器的性能至关重要。然而，建立精确的传感器模型通常是困难的，需要大量的实验数据和深入的分析。

• 传感器故障的检测和处理: 传感器故障可能会导致卡尔曼滤波器的估计结果出现偏差甚至失效。因此，需要设计有效的传感器故障检测和处理机制。

未来的研究方向包括：开发更鲁棒的非线性卡尔曼滤波器，改进传感器模型的建立方法，以及设计更有效的传感器故障检测和处理机制。此外，结合人工智能和机器学习技术，例如深度学习，可以进一步提高GPS信息融合系统的性能和可靠性。

总而言之，基于多维卡尔曼滤波器的传感器信息融合技术，特别是结合GPS数据的应用，为提高定位精度和可靠性提供了有效的途径。随着技术的不断发展，相信基于多维卡尔曼滤波器的GPS信息融合技术将在更多领域得到更广泛的应用。

📣 部分代码

% get intial position values from GPS data

xo = GPS_data(1,1);

yo = GPS_data(1,2);

% get gps data in two seprate vectors one for X and one for Y

X_GPS = GPS_data(:,1);

Y_GPS = GPS_data(:,2);

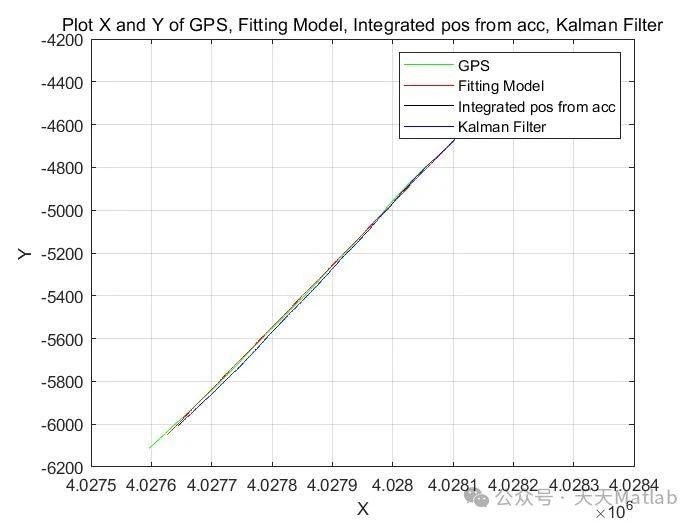

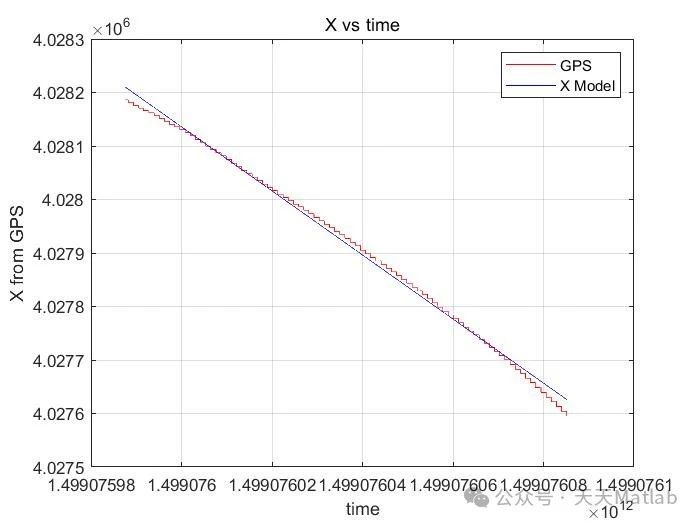

⛳️ 运行结果
